Установка съёмной лебёдки УАЗ 469

 Установка и обвязка съемной лебедки на УАЗ 469

0:89

clip_image001

1:594

Установка:

1:617

clip_image002

2:1125

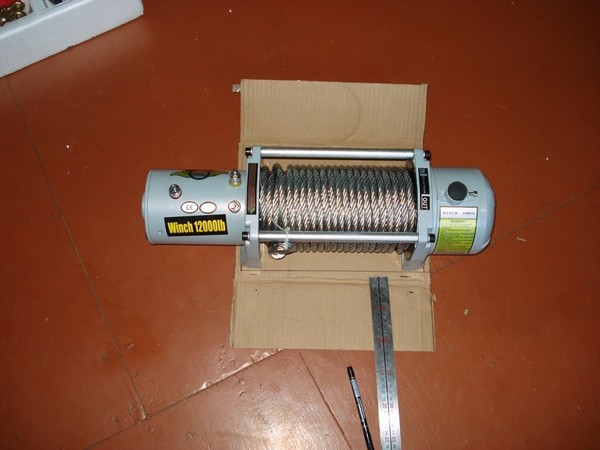

Делаем выкройку-макет из картона

2:1189

clip_image003

3:1694

Выкройка-макет держателя лебедки для УАЗ 469

3:1777

clip_image004

4:2282



Скрепляю скотчем

4:34

clip_image005

5:539

Переносим на металл 8мм и раскраиваем

5:611

clip_image006

6:1116

Сварил и доработал напильником

6:1177

clip_image007

7:1682

Прорезал бампер, для крепежа

7:1738

clip_image008

8:2243



Крепёж

8:15

clip_image009

9:520

Примерка к бамперу

9:558

clip_image010

10:1063

Так будет крепится, два болта на 14мм, чтоб не вылетели 2 гайки внизу.

10:1189

clip_image011

11:1694

Покрасил и собрал

11:1730

clip_image012

12:2235



clip_image013

13:504

clip_image014

14:1009

Получившийся вес

14:1044

clip_image015

15:1549

Вставлен в бампер, держится сам по себе

15:1624

Сам бампер крепится на четырёх болтах 12мм.

15:1705

clip_image016

16:2210



С фиксированием болтами

16:47

clip_image017

17:552

В связи с перспективой в дальнейшем установить верхние педали решил сразу перенести АКБ на правою сторону, дабы потом не переделывать силовые провода идущее к лебёдке.

17:864

clip_image018

18:1369

Переваренная рамка, потом пилилась по месту.

18:1454

Для силовых проводов был взят кабель на 35 и обжат, под колодку чтоб не закисал брызнул немного мовиля, обмотал изолентой, потому что то, что перемотано синей изолентой вечно и усадил сверху термоусадкой. Правда изолента была чёрной.

18:1881

clip_image019

19:2386



Обжато

19:15

clip_image020

20:520

Как-то так получилось

20:563

clip_image021

21:1068

АКБ на новом месте

21:1105

clip_image022

22:1610

Общий вид УАЗ 469

22:1642

Поставил блок предохранителей, буду по немного всё переделывать старое, а новое сразу делать через него.

22:1837

clip_image023

23:2342



Бачок омывателя обрёл своё постоянное место.

23:85

clip_image024

24:590

Крепёж

24:606

clip_image025

25:1111

На месте

25:1130

Делал питание через реле грюнера, массу нужно переделать через него по возможности.
Вот первоначальный набор:

25:1336

clip_image026

26:1841

Делал в соответствии с рекомендациями по установке, а именно с защитой управляющего сигнала, для этого и нужен конденсатор и резистор.

26:2091



clip_image027

27:504

clip_image028

28:1009

clip_image029

29:1514

Сделал индикатор включения, но он развалился в процессе установки

29:1639

clip_image030

30:2144



Выбил гильзой 7,62 белую фигню и приклеил, иначе светодиод жёг глаза. Вообще удобно ей отверстия в прокладках делать.

30:213

clip_image031

31:718

А так нормально.

31:751

clip_image032

32:1256

Процесс установки.

32:1294

clip_image033

33:1799

Орган управления. Сверху новый светодиод, на него просто наклеил 3 слоя изоленты.

33:1950

clip_image034

34:2455



Включён. Днём видно, ночью глаза не режет.

34:78

Термоусадка отыскал нужного диаметра

34:151

clip_image035

35:656

Грюнер на месте. Немного кабель длинноват.

35:737

Задняя часть УАЗ 469, плюсовой кабель 35 квадратов, на всякий случай по всей длине кабель упакован в термоусадку. До минусового болта параллельно корпусу проложен кабель на 16 квадратов. Квадрат лишним не бывает

35:1121

clip_image036

36:1626

clip_image037

37:2131



Гнёзда от сварки, с такой вот защитой от грязи.

37:87

clip_image038

38:592

Открыто

38:610

clip_image039

39:1115

Вставлено.

39:1138

clip_image040

40:1643

На блоке опустил ниже ролики.

40:1700

clip_image041

41:2205



Попутно перенёс всё на новый блок предохранителей. Потом сделаю крышку на него от грязи.

41:164

Полевых испытаний не проводил, на месте разматывает-заматывает, думаю не подведёт. Установка съемной лебедки на УАЗ 469 завершена.

41:404
