Биксенон в Ford Mondeo

Содержание статьи:

Запись об установке штатного ксенона вместо галогена в Ford Mondeo.

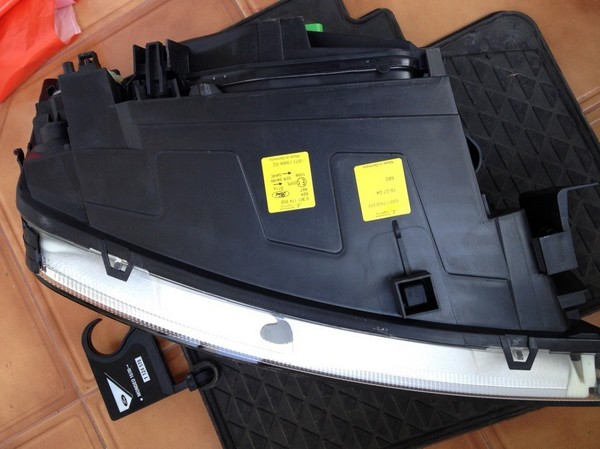

Была куплена левая новая оригинальная фара (под галоген)
Каталожный номер — Ford 1435624

Установка штатного ксенона вместо галогена в Ford Mondeo

Original Ford

Made in Germany

Что мы имеем:

· Левая фара новая оригинал (галоген)

· Правая фара моя б/у состояния на 5 оригинал (галоген)

· Комплект ксеноновых оригинальных фар с паяными корпусами и затертыми стеклами.

· Оригинальные блоки розжига

Что нужно сделать:

· Разобрать все 4 фары (методом нагрева феном в коробке)

· Поменять корпуса

· Поменять маски, стекла

· Почистить абсолютно все: (линзы, стекла, маски, отражатели)

· Перепаять провода в фаре, т.к. не хотел резать свои фишки (косу)

· Сделать ксеноновую фару с фишкой под галоген

Процесс установки штатного ксенона вместо галогена в Ford Mondeo

С двух делаем одну, галогенная фара новая

Ксенон б/у

Галоген новый

Начинаем процесс разборки. Взял коробку из-под пылесоса, вырезал в ней отверстие под фен, засунул фару без лампочек (блоков) во внутрь, закрыл, включил фен на второе положения на 12 минут и ждал.

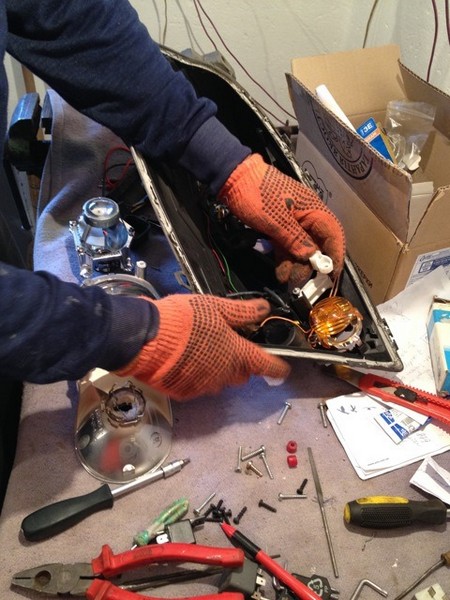

Потом, в перчатках, ибо фара очень горячая, снял пластик (стекло), никакой отвертки не использовал! т.к. пластик очень горячий, и можно повредить фару…

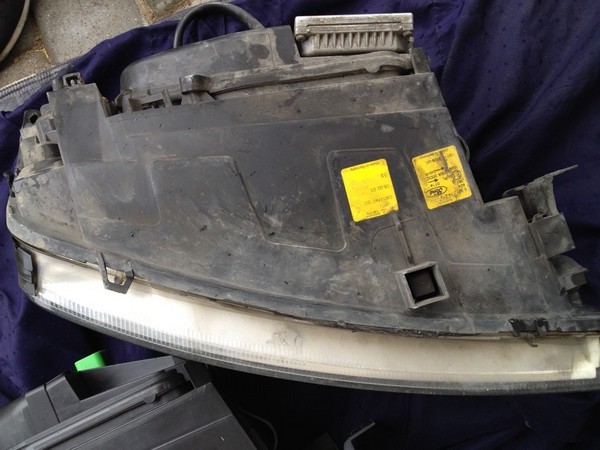

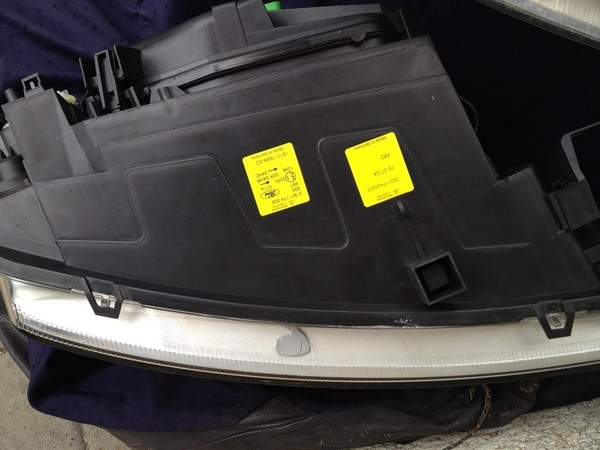

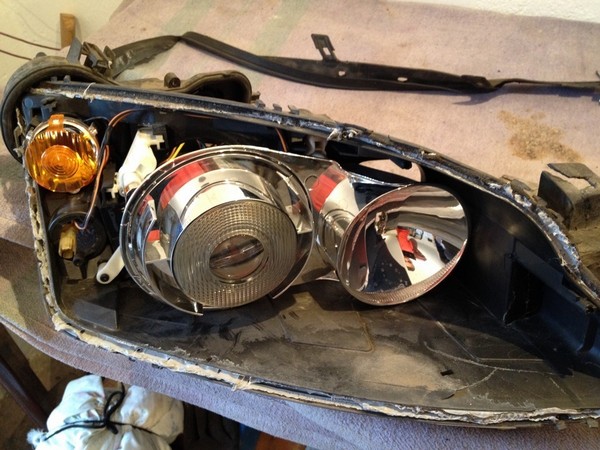

Вот и фара разобрана:

Осталось открутить винты, снять маску, корректор, линзу
В фаре все саморезы одинаковы, так что не напутаете

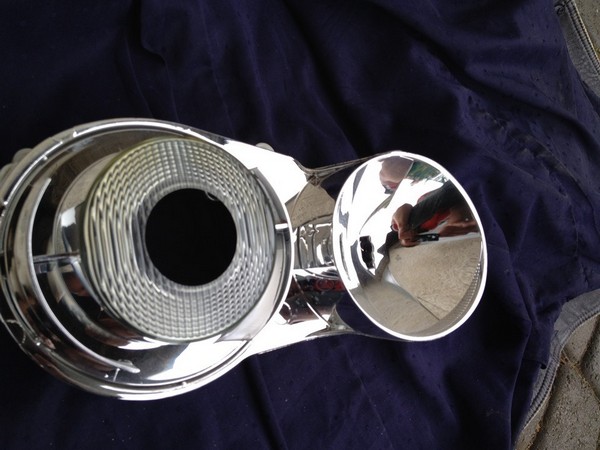

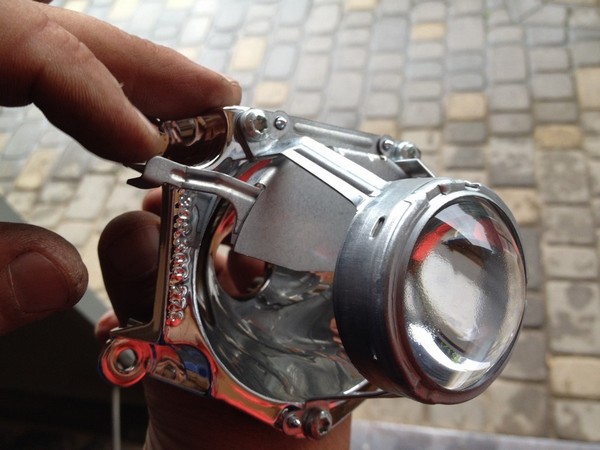

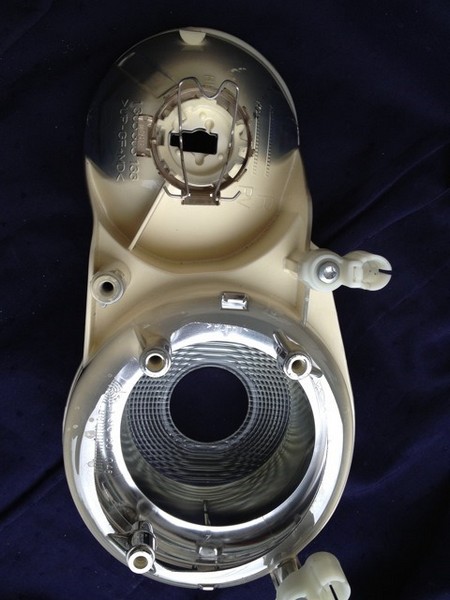

Линза с отражателем в руках, видно шторку, которую перекидывают с Европы на Англию

Маска линзы

С другой стороны

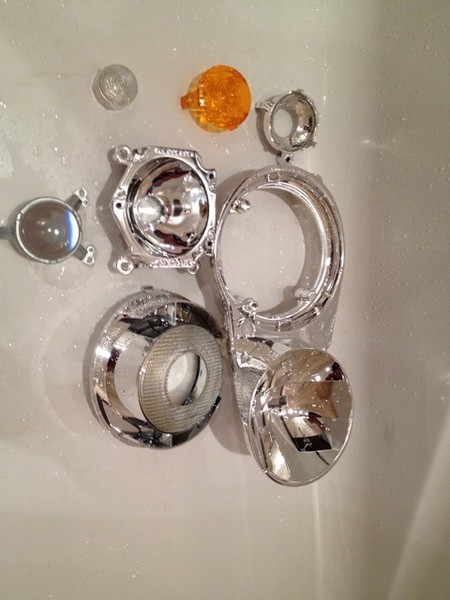

Все детали фары несу в ванну и мою аккуратно шампунем, потом все вытираю и сушу феном

Пыли было очень много. На первый взгляд, даже не видно, пока пальцем не проведешь.

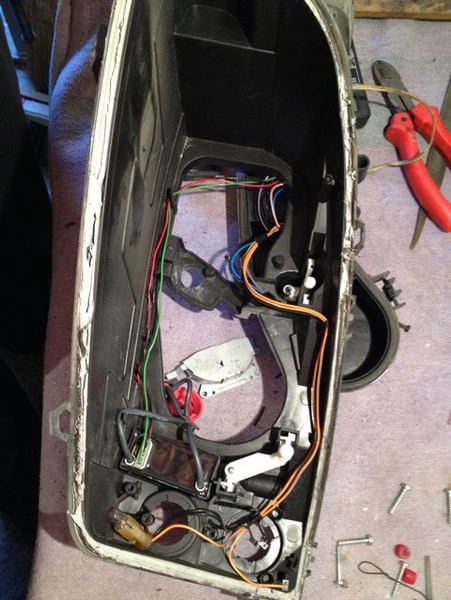

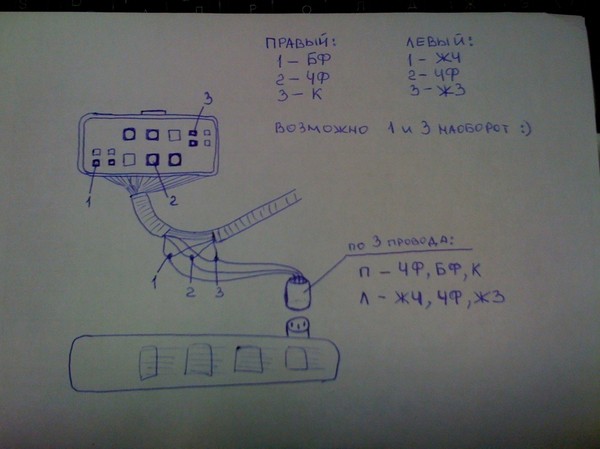

Потом начинается сборка фары, т.е. пайка проводов, т.к. хотел свои фишки оставить, и сделать ксенон с фишками под галоген. Сначала нарисовал себе схемы, куда какой контакт на фишке за что отвечает (на ксеноне и на галогене) таким образом резал и соединял провода, корректора фар оставил с галогена.
Очень сложная робота была, которая на разборку/сборку заняла около 6 часов со всем. Более подробных фоток какой куда провод идет и куда паять не сфоткал, уж очень спешился это все сделать.

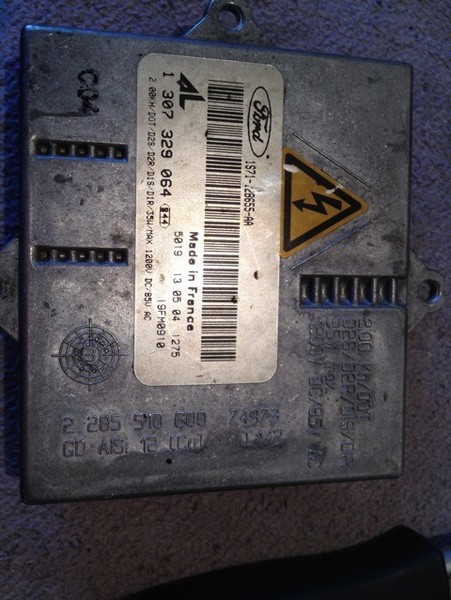

Оригинальные блоки Ford (Made in France)

Чтобы одна из фар не стробоскопила, питание на фары перевел напрямую в реле из АКБ. Для этой процедуры потребовалось вскрыть реле, припаять провод к "5" ноге внутри. и отрезать ногу от монтажного блока.
было как-то так:

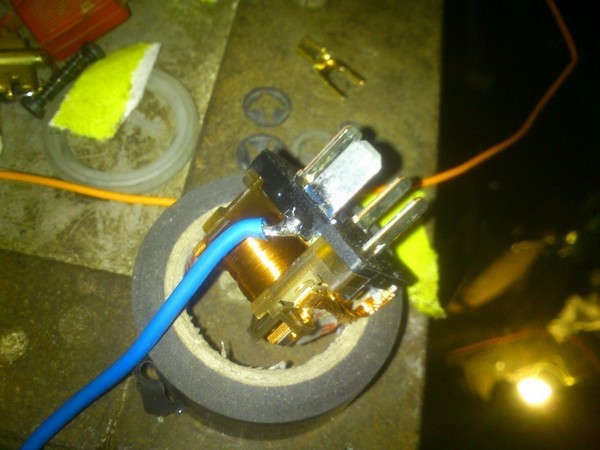

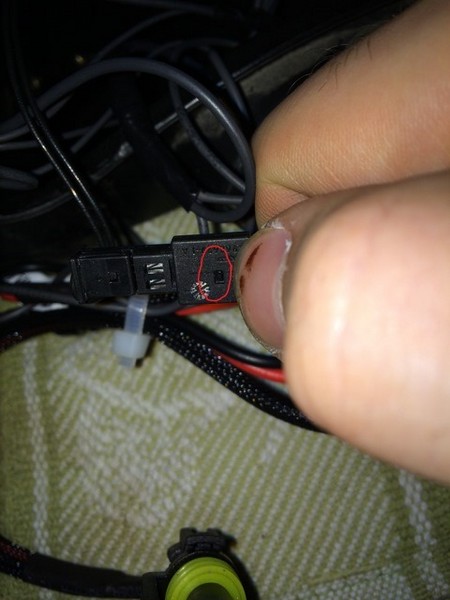

вскрыв корпус реле подпаялся к ноге внутри

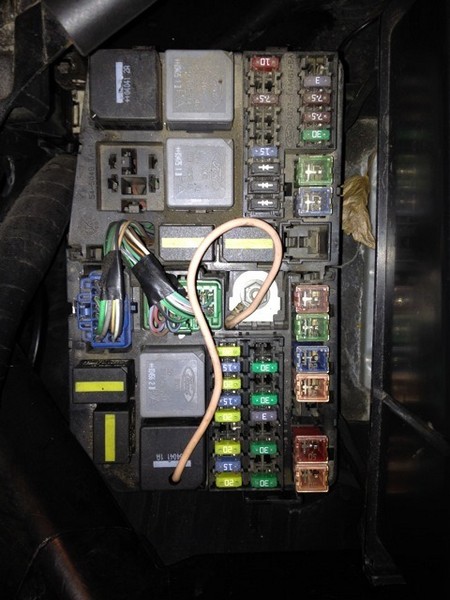

Собрал корпус с выведенным проводом наружу и отрезал дремелем ногу. Получилось такое вот сооружение.

Готовый вариант

На конце провода клемма-лопатка под гайку в блок. Там 12V от АКБ. Такая манипуляция показалась куда надежнее и проще чем тянуть провод от АКБ до каждой фары и вешая по реле на фару. Можно сказать, "почти" штатный вариант проводки. Разница что подключение не внутри блока. Да и вмешательств в электрику меньше.

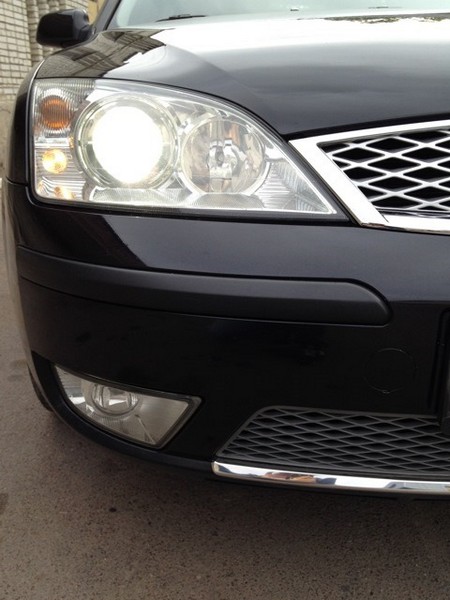

Тестовая прогулка ночью показала полное соответствие правилам. Ни одна машина не ругалась. Никто не моргнул, в принципе можно и не ехать на регулировку света. Но ради собственного успокоения проверку сделаю…

Что мы имеем?
— Левая фара с новым корпусом, маской и стеклом
— Правая фара со старым своим стеклом (состояние на 5), со старым корпусом (целым)
— Все элементы фары были вымыты, все аккуратно было собрано
— Герметик оставил свой старый, т.к. фара хорошо разогревалась (не потеют)
— Лампочки поворота новые Ford (Motorcraft) — 6090983

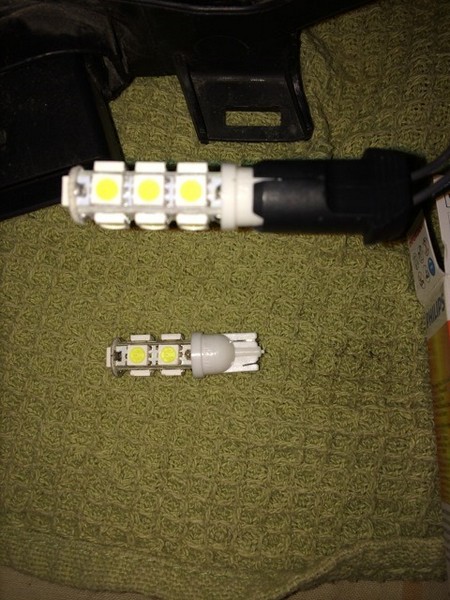

— Лампочки габаритов (установил белые диоды, чтобы избежать желтого цвета в фаре)
— Лампочки дальнего света, пока стоят оригинальные, но планирую поставить Osram Night Breaker Unlimited +110% (H1)
— Ксеноновые лампочки Osram 66240 (Xenarc D2S 35W Original Germany)
— Оригинальные фары в целом, левая фара можно смело сказать как новая, правая в идеале, поэтому разницы, на первый, взгляд нет.

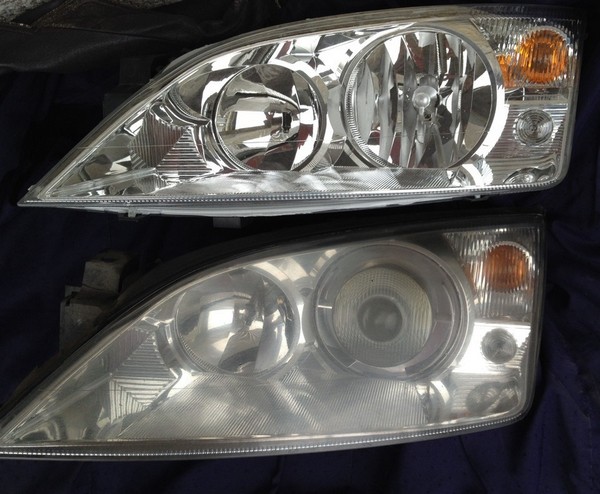

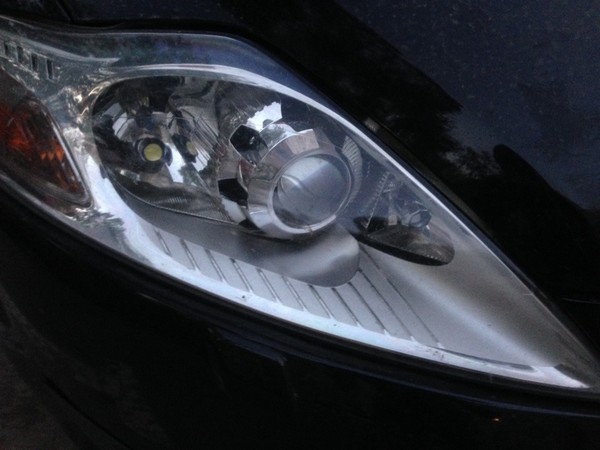

А теперь выкладываю фотки:

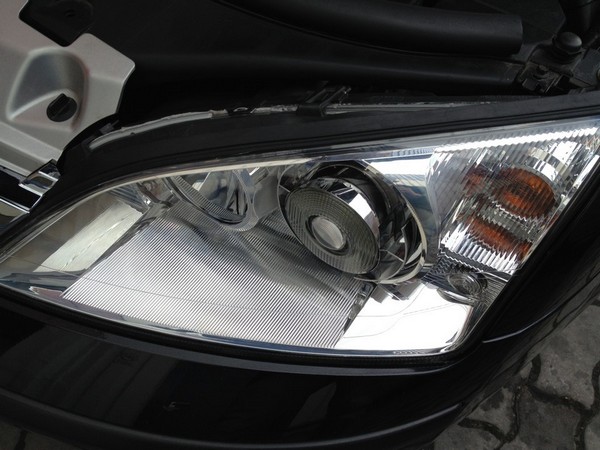

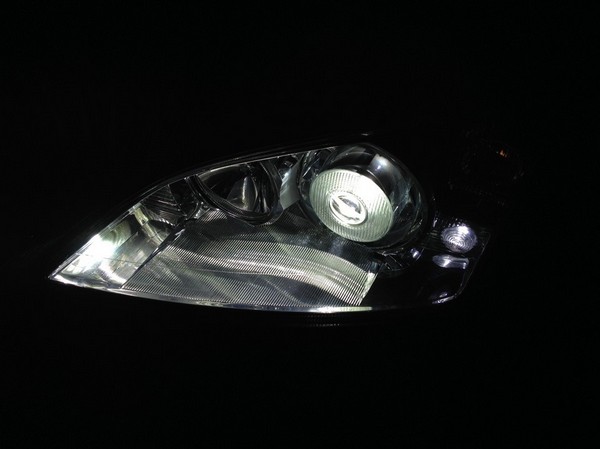

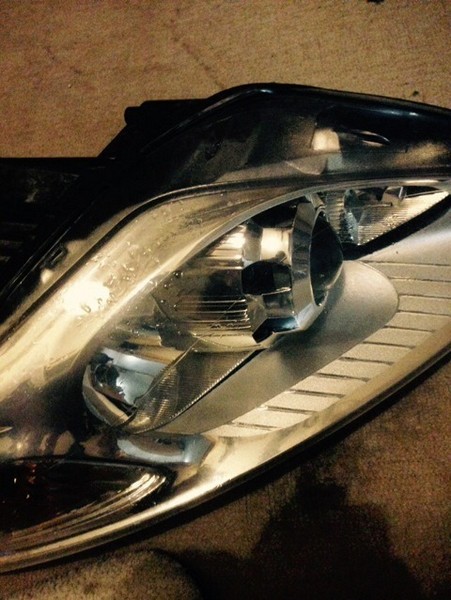

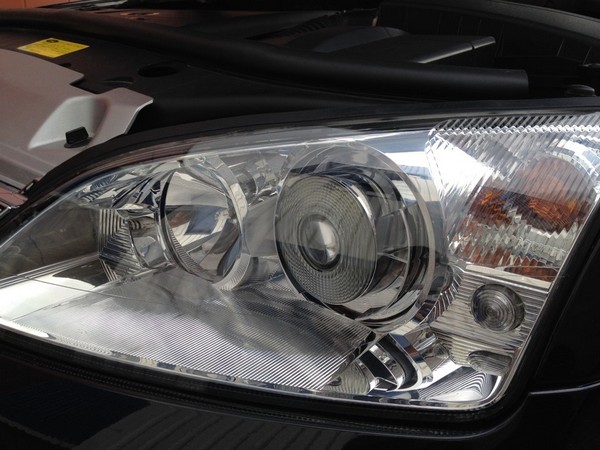

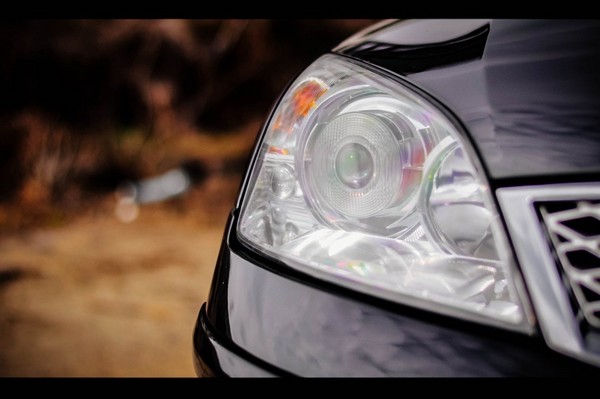

Новая фара

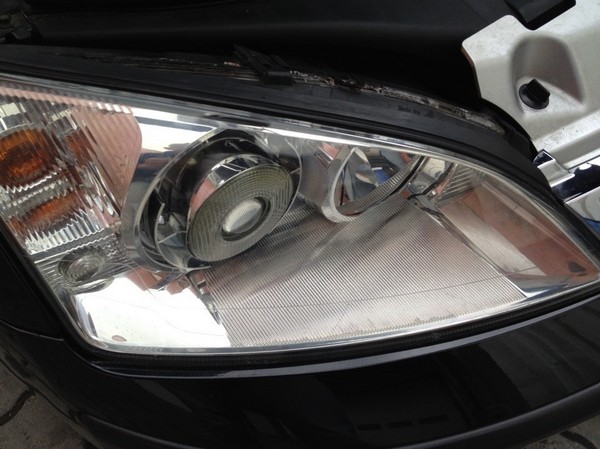

Нету стекла? А оно есть

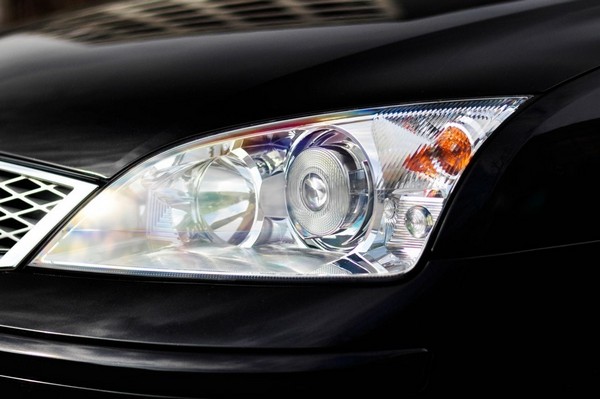

Мое старое стекло и старая маска, но в идеале можно сказать

Со временем планируется установить штатный омыв на фары, т.к. Европа требует этого, да и ксенон должен быть с омывом.

2. Улучшение штатного биксенона в Ford Mondeo

В мондео4 существуют 3 вида фар
1. Галоген
2. Виражные галогеновые линзы
3. Би-ксенон. На дорестайлинговых моделях стоят отражатели Visteon1, на рестайлах ставили Visteon2. Еще одна особенность крепления: у рестайла есть ПРУЖИНКИ и это фантастика. У дорестайлов вместо пружинок какая-то силиконовая прокладка и для переделки фар они не годятся. Так же вистеон1 умирают гораздо быстрее, нежели 2 версия модуля.
В моём случае, это би-ксенон и, как и многие владельцы мондео4 с би-ксеноном, я столкнулся с проблемой ухудшения головного освещения. Поиски по интернету, в частности мондео клабу, выявили две возможные причины сего недуга:
1. Скопилась пыль на отражателе и самой фаре
2. Выгорел отражатель би-ксеноного модуля.
Конечно же я надеялся обойтись малой кровью и первым делом полез мыть фары. Процедура простая: снимаем фары, вынимаем все лампочки, снимаем би-ксеноновый модуль и моем фару. Моем с пару капель фери и тряпочку внутрь. Раз 6-7 полоскал, в конце, что бы не было разводов от воды промываем дистиллированной водой и оставляем сушиться. У меня сохли ночь. С модулем — аккуратно протер, на нем действительно образовался слой пыли в вперемешку с грязью, что безусловно влияло на качество света, но, к моему разочарованию, отражатель уже начал мутнеть. Собрал всё, поставил и, хоть света стало и больше, но для меня не достаточно.
Итак, я понял, что мой отражатель помутнел (начал выгорать). Заказал на galogenu.net линзы Hella 3R, переходные рамки и кольца-крепления ламп d1s. На всё ушло чуть меньше 6000 рублей.
Список необходимого:
1. Линзы, переходные рамки, кольца-крепления
2. 6 болтов под "7" и минимум 12 гаек под них. Я использовал болты 35мм, меньше не рекомендую
3. Насадки шестигранные полые на "7" и на "10", отвертка с гибким удлинителем ( надеюсь вы меня поймете)
4. Ножовка по металлу.
5. Паяльник, пассатижи
6. Длинный шестигранник на "7" для регулировки фар у стеночки ( нижний пластиковый болт снаружи фары)
Я переделывал всё дело трижды, поэтому вкратце постараюсь предостеречь вас от всех бед

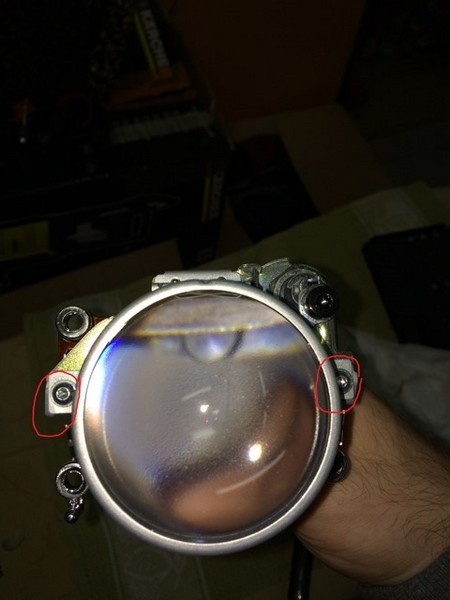

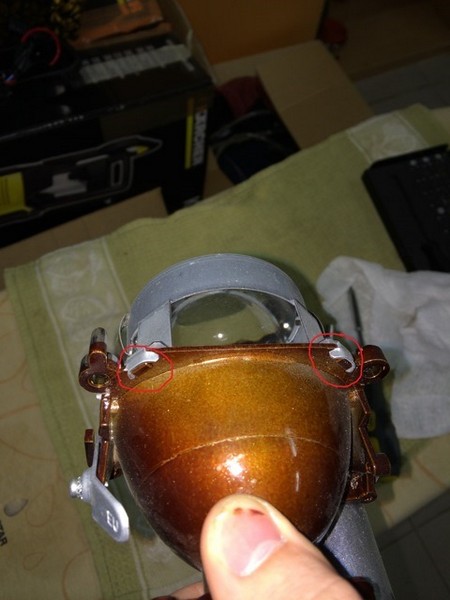

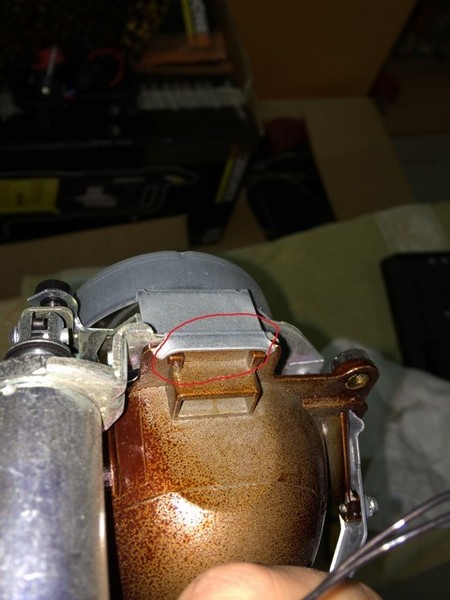

Снимаем штатную линзу(3 гайки на "7"). Первым делом нам надо вывернуть шпильник, на которых сидела линза, и отпилить крепление линзы (см. фото — обведено зеленым). Так же сразу срезаем лишнюю часть рамки, т.к. из-за нее корябается корпус маски и вообще мне оно мешало (фиолетовый круг)

Улучшение штатного биксенона в Ford Mondeo

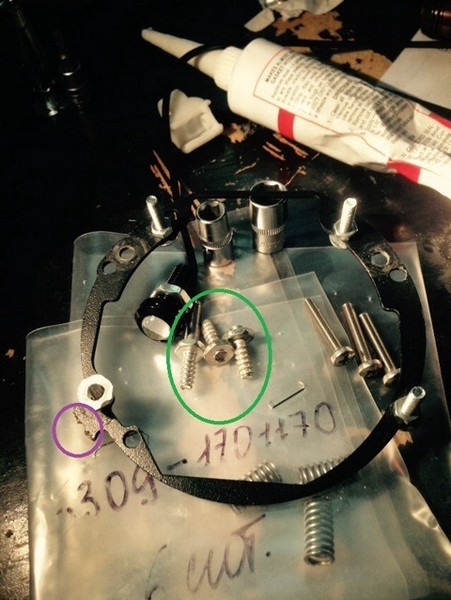

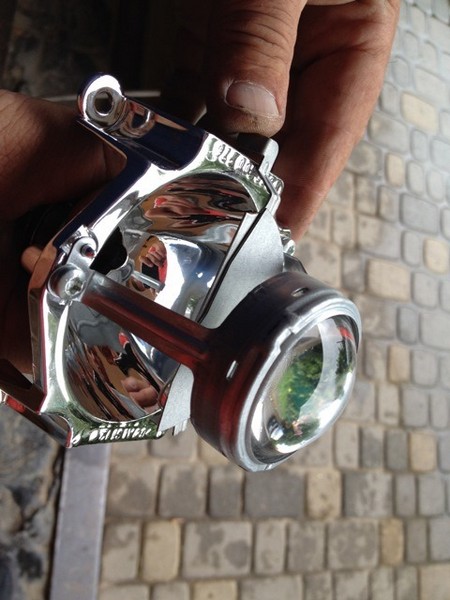

Зеленым кружком показаны штатные шпильки. Две уже подпилены как надо, третья предоставлена как сравнение). Фиолетовый круг — выступ рамки, мне он мешал, но не спешите его удалять, возможно под вашу линзу (Hella 3R больше не продается там) он понадобиться.

Как я говорил ранее, я переделывал несколько раз и вот по какой причине: у меня дорестайл, и штатные крепления линзы включают в себя силиконовые резиночки, толщенной не более 7мм, чтобы использовать их как регулятор наклона линзы необходимо в середине (условно) болта установить еще одни ряд из гаек. Надо бесконечно долго вымерять, нижнее крепление делать чуть ниже (что бы модуль был наклонен чуть вверх). Скажу вам — это большая сложность, который я так и не смог постичь до конца.

Вот так выглядела фара после первой переделки, мне понравилось

Вид сбоку после первой переделки. Диод Cree уже убран

Вместо этого я, порыскав в интернете, заказал целую кучу разных пружинок (9 видов, по 6 штук каждого) суммой на 300р. Компания находилась в Нижнем Новгороде, поэтому еще 300р за пересылку. Почему нельзя было найти пружинки в Москве? — спросите Вы. Можно, отвечу я, но… обыскав Каширский двор и еще один рынок я не нашел пружинок. Поискав в интернете нашел пару вариантов, но цена в 100-150руб за одну пружинку отбило всякое желание.
На предыдущем фото представлена собранная рамка в предыдущей версии (у меня не было пружинок, болты показались мне коротковатыми).

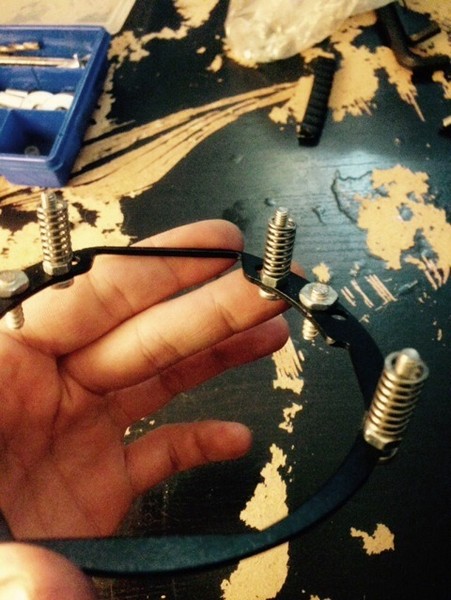

А так выглядит финальная версия рамки

Почему я так много переделывал фары и почему нет голубого орнамента? Дело в том, что голубой орнамент мешал установить линзы, и я не увидел другого решения, как вырвать его к чертям. Линза села чётко, выпучивалась хорошо, и смотрелось добротно. Мне сперва очень нравилось, но со временем, чего-то стало не хватать. Особенно когда смотришь на фары с боку — а там щели здоровые. К тому же голубой орнамент делает маску целостней, и когда вы вкручиваете линзу до упора — маска не треснет (это к сожалению, у меня произошло, но склеил так, что даже и не заметно). Голубой орнамент мне подарили. Забрал привез домой и стал доробатывать этот орнамент, чтобы линза входила без проблем.

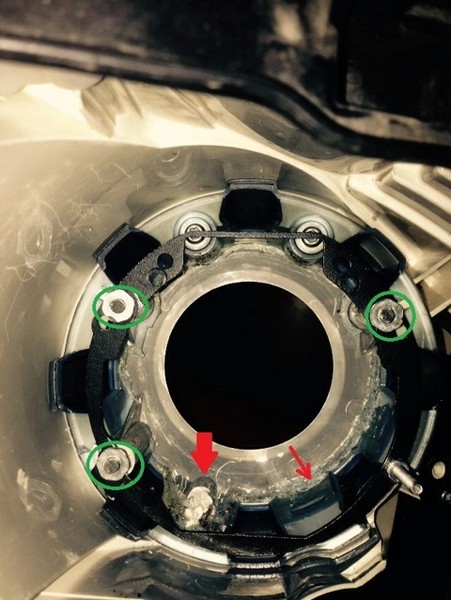

Зеленым отмечены нарезанные штатные шпильник. Жирная красная стрелка — нижнее крепление голубого орнамента. Нужен шестигранник

Обратите внимание, что нижнее крепление голубого орнамента у меня тоже удалено (не только на голубом орнаменте, но и на самой маске), иначе катушка моей линзы упиралась в это крепление и получался большой зазор.

Готовую фару забыл сфоткать.

3. Чистим линзы в Ford Mondeo

РЕГУЛИРОВКУ НА СТЕНДЕ ПРОВОДИТЬ ОБЯЗАТЕЛЬНО ПОСЛЕ УСТАНОВКИ

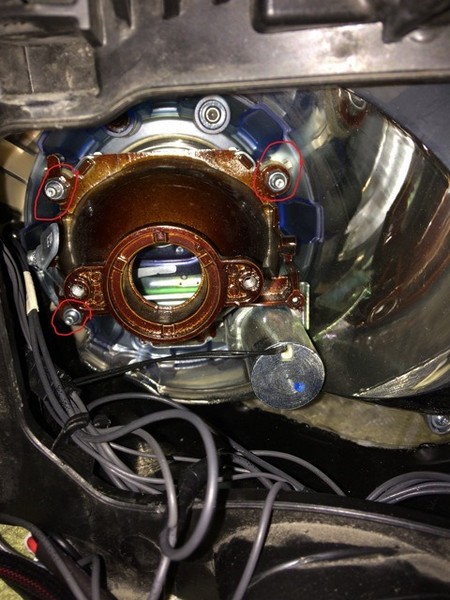

откручиваем 3 гайки

маленькой отвёрткой нажимаем в дырочку и вытаскиваем колодку разъёма шторки

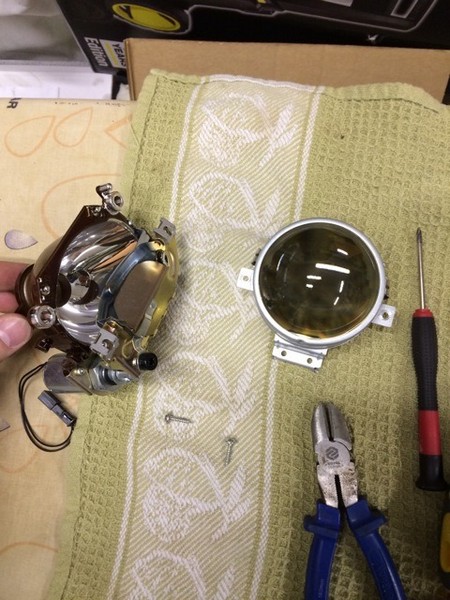

Далее аккуратны вынимаем модуль линзы, итак модуль в руках, снимаем прилипшие к нему резиночки уплотнители и натягиваем их обратно на болтики чтоб не потерялись…и идём дальше
