Установка электро-стеклоподъемников на форточную дверь Нивы

ЭСП на Ниву с форточной дверью ни один производитель не делает. Не знаю почему, но факт остается фактом. Обычно народ покупает реечные ЭСП Форвард для 2106 и с переделками ставят их в Ниву.

0:339

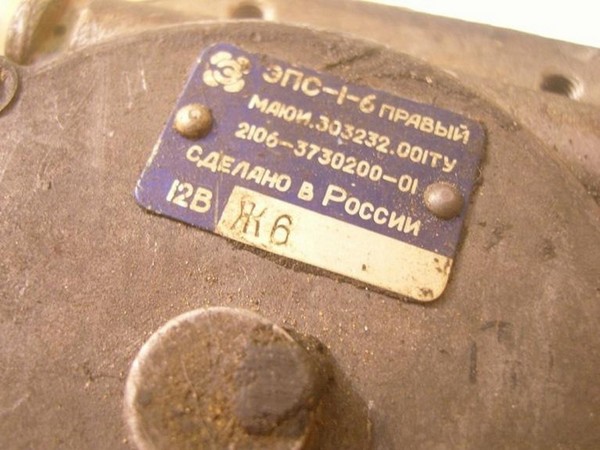

Я пошел по другому пути. Тоже поставил ЭСП от 2106, но заводские. Собственно, ЭСП представляет собой моторедуктор и обычный тросовый механизм. Приобрел два б/у моторедуктора ЭСП от 2106.

0:673

Установка электро-стеклоподъемников на форточную дверь Нивы

1:1178


2:1683

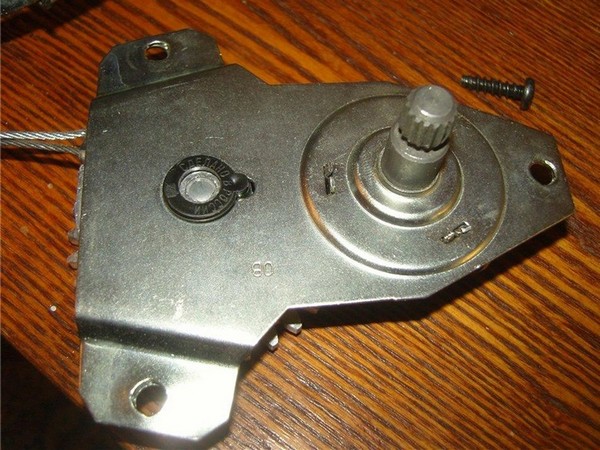

В магазине купил обычный Нивский стеклоподъемник 2121 и механизм ЭСП от 2106.

2:1821


3:2326

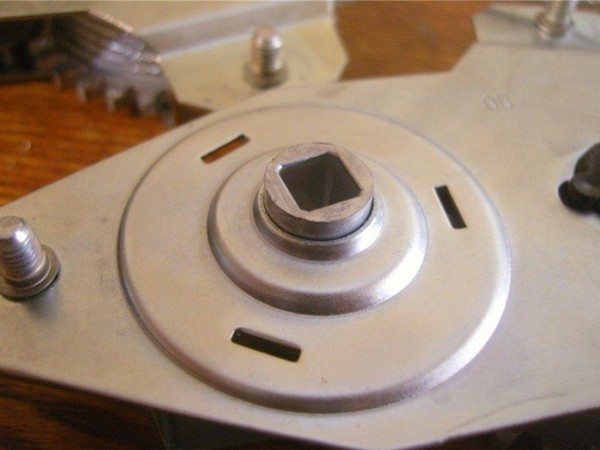

Механизм ЭСП ни что иное как обычный стеклоподъемник, но вместо оси ручки у него отверстие под квадрат.

3:191


4:696

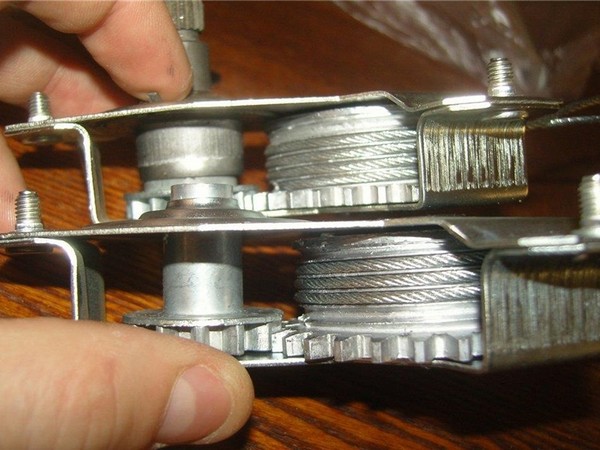

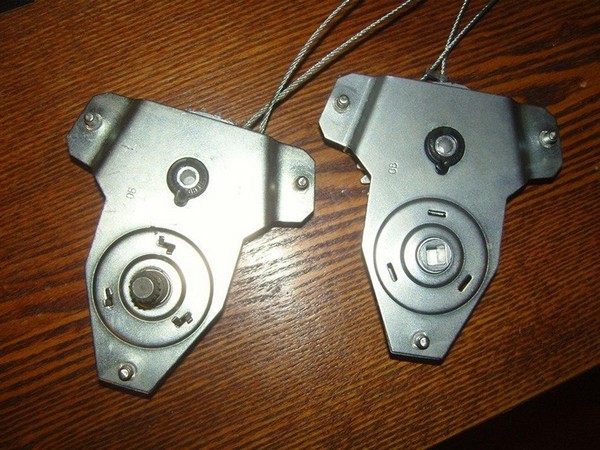

ЭСП 2106 и стеклоподъемник 2121. Разница в намотке катушки и…

4:805


5:1310

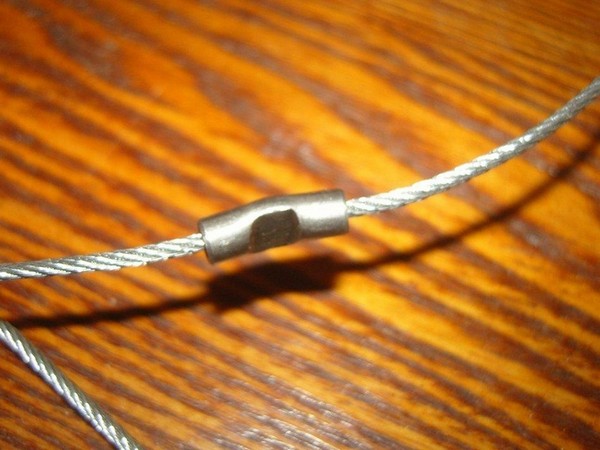

на тросу стеклоподъемника 2121 есть бобышка, у 2106 ее нет. А так длина троса одинаковая.

5:1467


6:1972

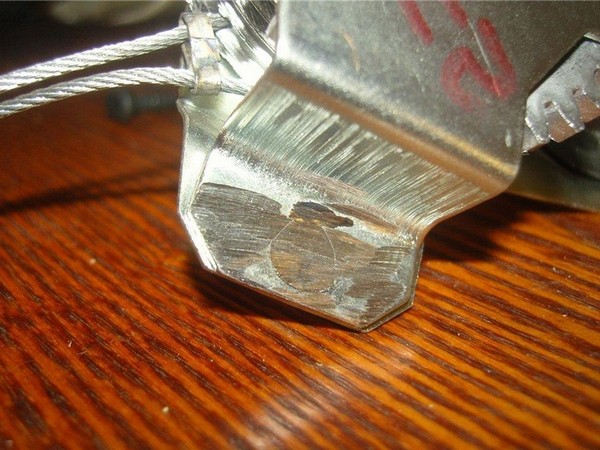

Идея заключалась в следующем: из двух собрать один! Разбираю Нивский. Болгаркой сточил шляпку у шпильки-клепки

6:2178




7:504

Вынул шпильки-клепки

7:546


8:1051

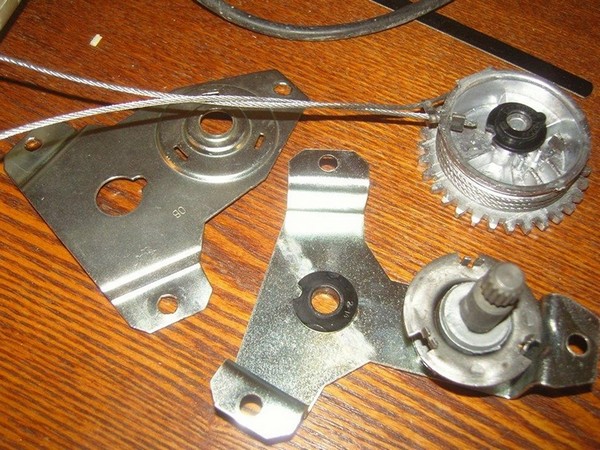

Разобрал Нивский. Из всего этого понадобиться катушка с тросом.

8:1171


9:1676

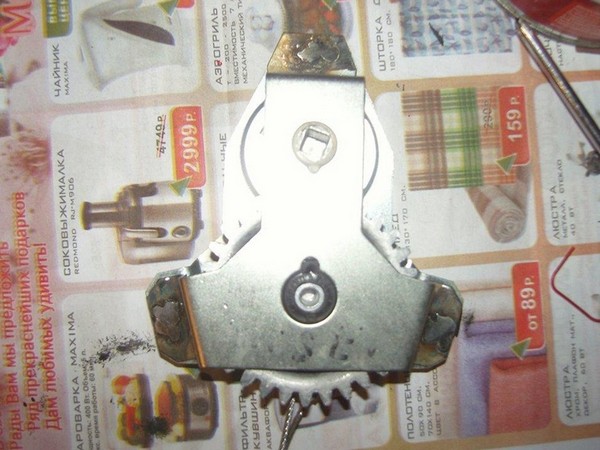

Аналогично разобрал ЭСП. От него беру корпус и ведущую шестерню.
Собрал из двух один. ЭСП для НИВЫ 2121/21213 форточной. Шпильки обратно приварил.

9:1937


10:2442



Дальше установка в дверь.
Выбрал расположение мотора. Там особо выбора то и нет. Можно только в одно положение его воткнуть. И сложность установки в том что редуктор мотора с трудом пролазит в двери из-за усилителя. Усилитель как раз расположен напротив стеклоподъемника. Усилием рук всё запихивается.

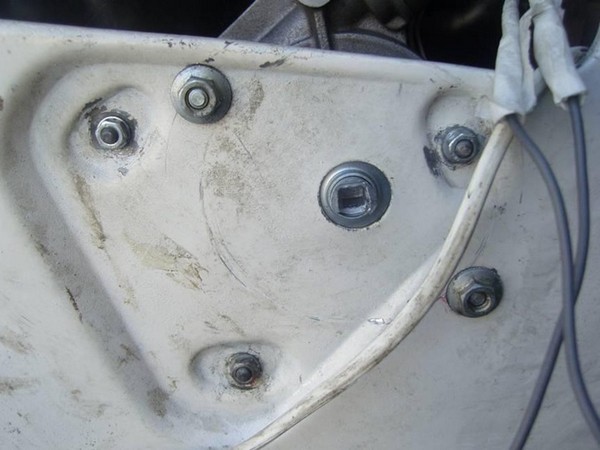

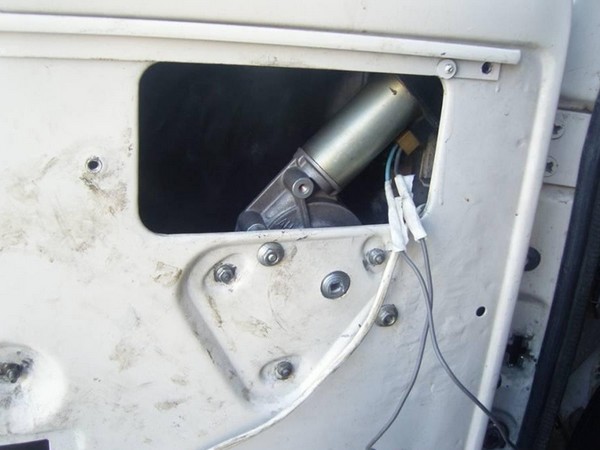

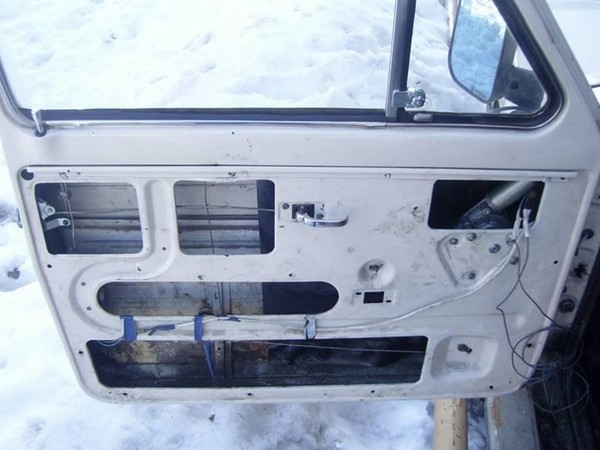

Вот как это всё выглядит в двери.

10:615


11:1120

Нужно задействовать третье крепление. Вварить перемычку, просверлить в нем отверстие и прикрутить стойку. А родное крепление реализовать не удалось.

11:1398


12:1903


13:2408

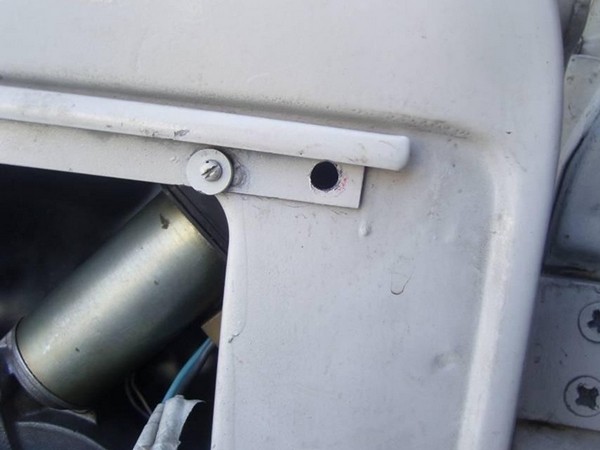

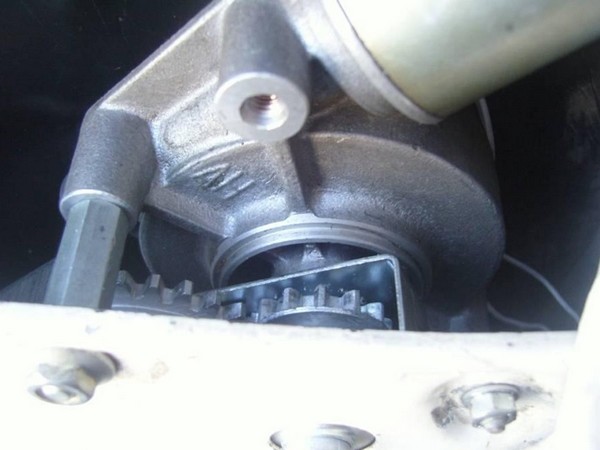

Вот здесь получается отверстие родного 3-го крепления, сделал потом подумал что не к месту оно там.

13:182


14:687


15:1192

https://www.drive2.ru/l/288230376152399686/
