ЧИП-тюнинг двигателя Ford Focus 2 и замена прошивки PCM

В этой статья мы с вами разберем столь популярный чип-тюнинг двигателя для Ford Focus 2. Так же я покажу весь цикл замены прошивки PCM своими силами.

Приведенный ниже пример был выполнен на ford focus 2 Рестайлин 1.6 115 л.с. с базовой прошивкой 7M51-12A650-BBC тип модуля SIM29

В этой статье:
— Ответы на вопросы
— Базовые предосторожности!
— Программное обеспечение
— Выбор прошивки (в том числе где найти)
— Алгоритм действий для двигателей 1.4 1.6
Ответы на вопросы
Во избежание лишних вопросов, сразу отвечу на них.
Возможно прошить через Bluetooth адаптер — нет!
Возможно ли использовать ELM327 переделанную под 2 шины — Настоятельно не рекомендую! Китайские адаптере не стабильны и большая часть не поддерживает минимальную скорость для записи PCM! НО на свой страх и риск можете попробовать. НО есть хорошая вероятность получить кирпич.
Какой адаптер использовать — Я использую адаптер ELS327 он же клубный адаптер ffclub
Стоит это того — Субъективно мой ответ - да.

Базовые предосторожности!
1. Если у вас достаточно слабый аккумулятор, вам необходимо на весь период работы подключить машину к зарядному устройству т.к. весь процесс машина будет находиться со включенным зажиганием.
2. Ваш компьютер должен быть подключен к сети. Не рекомендую использовать прикуривать.
3. На компьютере должны быть отключены заставки и спящий режим.
4. Ваш адаптер должен быть исправен и полностью работоспособен!

Программное обеспечение
Для начала нам потребуется скачать и запустеть все известную программу ELMConfig

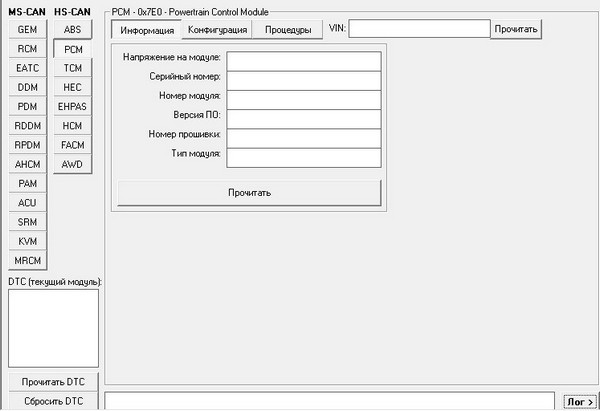

1. Запускаем программу вхожим в раздел "PCM" на вкладке "Информация" — нажимаем кнопку "Прочитать"

ЧИП-тюнинг двигателя Ford Focus 2 и замена прошивки PCM самостоятельно

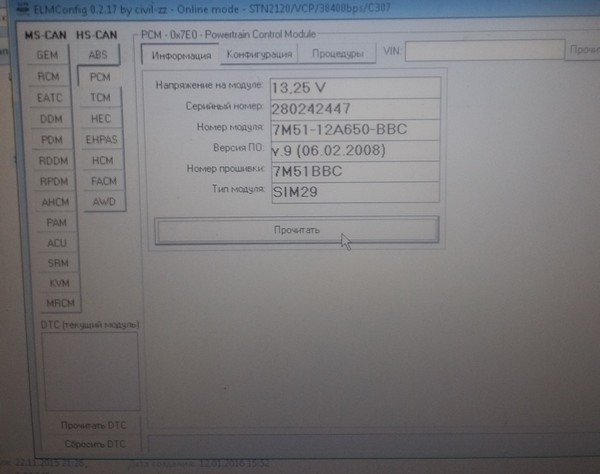

После прочтения программа покажет вам необходимую информацию для выбора прошивки.

Выбор прошивки
Для многих не секрет, большая часть прошивок от знаменитых разработчиков, уже давно можно скачать в открытом доступе.

При выборе прошивки вам необходимо основываться
1. Объем двигателя должен соответствовать реальному. Загрузка другой прошивки выдаст "кирпич".
2. Номер прошивки должен соответствовать стандартной прошивки
3. Количество катализаторов должно также соответствовать реальности.
Теперь подробнее.

В нашем случае номер модуля 7M51-12A650-BBC, машина оборудована МТ (механической трансмиссией) и одним катализатором. Теперь нам нежно найти подходящий прошивки поняв, как.

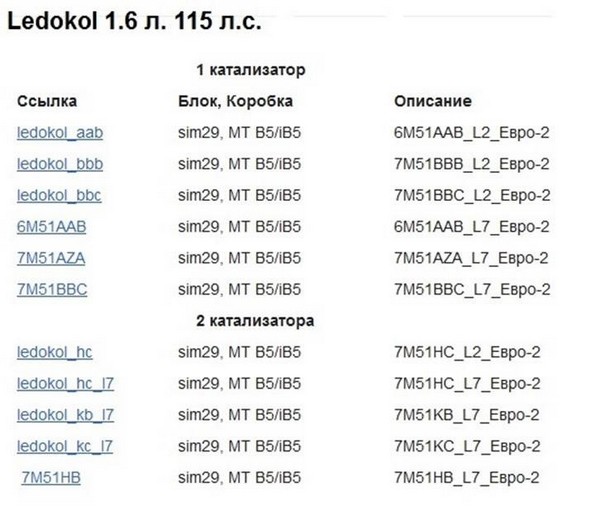

Как мы видим список сокращается в половину т.к. наша машина оборудована одним катализатором. Теперь нудно понять, как определить, что подойдет, а что нет. Для нашей машины подойдут все прошивки, которые начинаются на 7M51!

Расшифровка названия прошивки:
7M51BBC sim29, MT B5/iB5 7M51BBC_L7_Евро-2
7M51 — номер прошивки
BBC — какая именно прошивка была взята за основу для доработки
sim29 — тип модуля
MT — Механическая трансмиссия
B5/iB5 — коробке передач
L7 — версия прошивки от разработчика
Евро-2 — 2- без катализатора 4 — с катализатором

В итоге мы можем выбирать любую прошивку цифры которой совпадают с нашей (7M51). И соответствую нашей машине. Выбор ЕВРО не играет роль. Можно заливать обе прошивки. Но все же если вы загрузили прошивку ЕВРО2 на рабочий катализатор, это лишь не даст машине полностью передать все что она могла бы без катализатора. Выбор прошивки индивидуален, на одних машинах будет работать хорошо одна прошивка, а на других другая, только подбором можно определить, что по душе вам.

Алгоритм действий для двигателей 1.4 1.6
1. Включаем зажигание
2. Запускаем программу ELMConfig
3. Заходим в раздел PCM во вкладку "Информация" и нажимаем "Прочитать"

4. Убеждаемся что новая прошивка выбрана корректно.

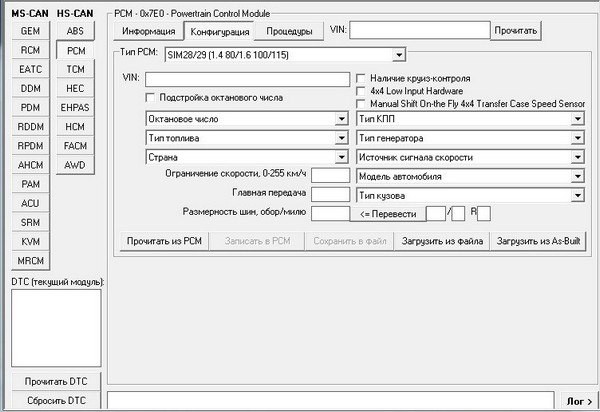

5. Переходим во вкладку Конфигурация и нажимаем кнопку "Прочитать из PCM", если все прошло успешно и данные были выгружены. Для страховки сохраняем VID блок на свой компьютер, что бы в случаи чего можно было вернуть все назад. Для этого нажимаем кнопку "Сохранить в файл" и сохраняем в любое удобное место.

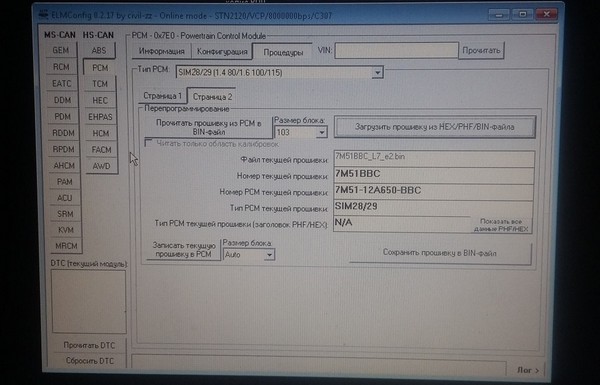

6. Переходим во вкладку "Процедуры" затем "Страница 2" и нажимаем кнопку "Прочитать прошивку из PCM в BIN-файл" так мы сохраним стоковую прошивку вместе с VID блоком, и в дальнейшем в любой момент сможет вернуть все обратно. После окончания загрузку у вас будет файл с номером прошивки и WIN Номером вашей машины.

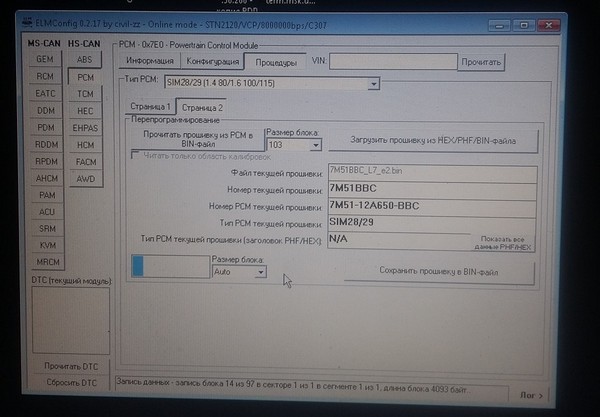

7. Теперь мы подстраховались и можем приступить к загрузки новой прошивки. Еще раз все внимательно проверяем и убедившейся нажимаем кнопку "Загрузить прошивку из HEX/PHF/BIN-файла" выбираем скаченную ранее прошивку и нажимаем кнопку "Записать текущую прошивку в PCM" (Размер блока: Auto)

8. После, программка выдаст оповещение "Имеется не пустой VID блок, использовать его в качестве текущего?", вам необходимо нажать НЕТ! В противном случае, вместе с новой прошивкой будет изменен и WIN номер машины в прошивки и кузов и КПП и т.д.

9. После, программа в процессе выдаст оповещение "Использовать текущий VID блок?" нажимаем ДА, в таком случаи ранее прочитанный VID блок (пункт 5).

Если все было сделано правильно, после 5-ти минут нервного ожидание появиться окошка о завершении загрузки.

10. Закрываем программу ELMConfig
11. Выключаем и включаем заново зажигание

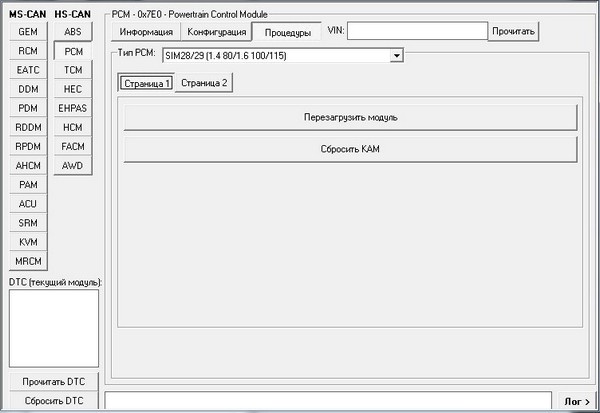

12. Запускаем программу ELMConfig переходим в раздел "PCM" далее во вкладку "Процедуры" далее "Страница 1" и нажимаем кнопку "Сбросить КАМ", это ускорит адаптацию новой прошивки.
