Чистка клапана холостого хода двигателя 4AGE Black Top для Toyota Corolla 100

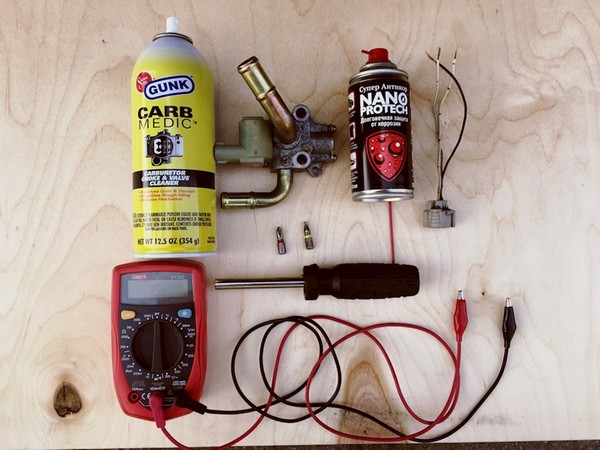

Речь пойдет о чистке клапана холостого хода двигателя 4AGE Black Top.

Разборка клапана холостого хода

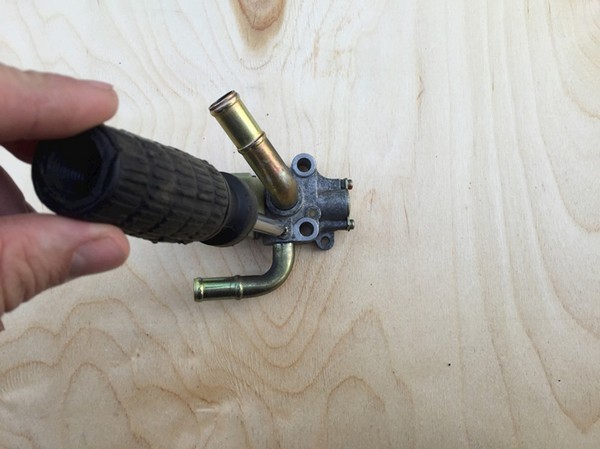

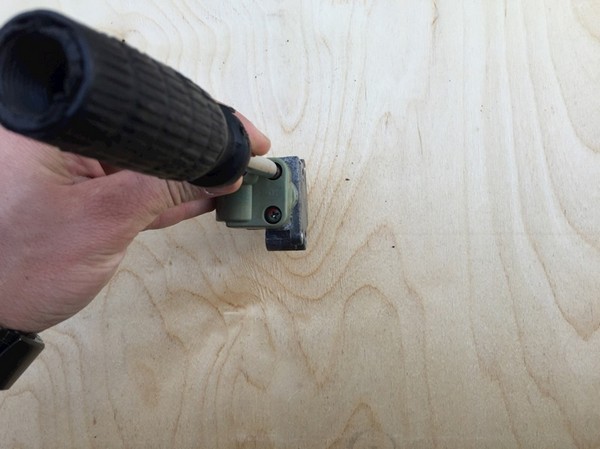

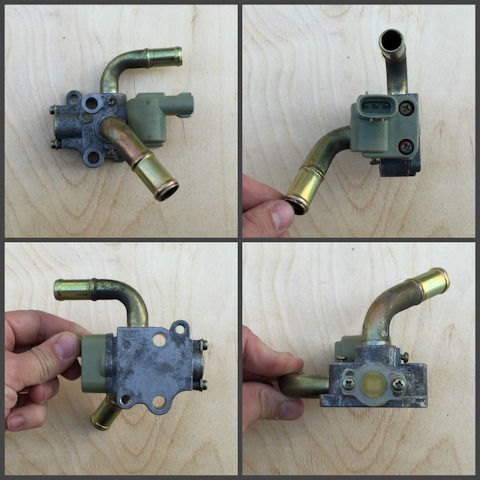

— Обзорные фотографии клапана холостого хода:

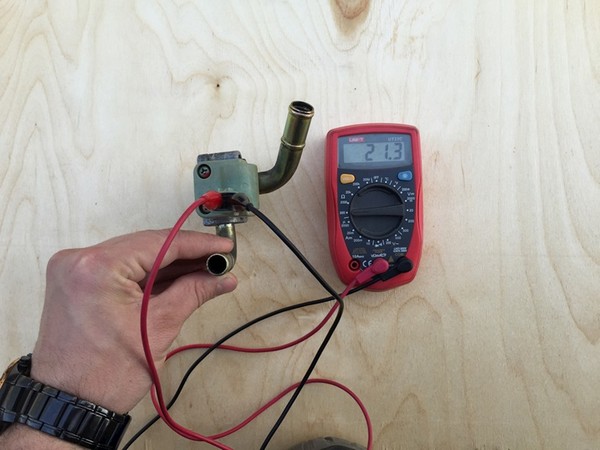

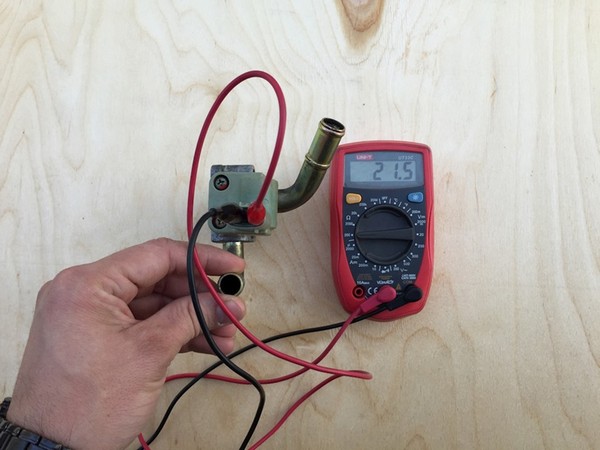

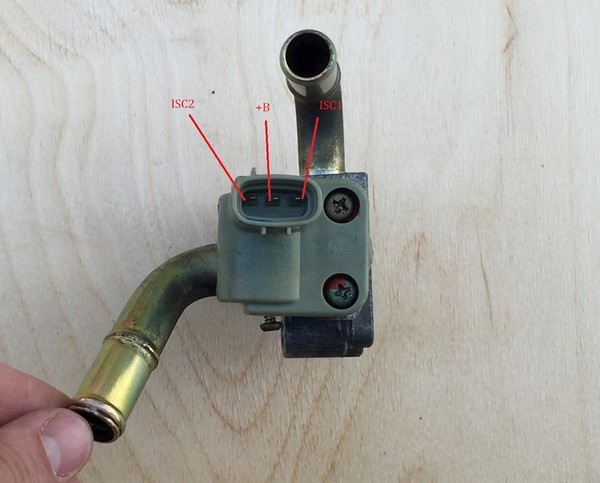

— На первом этапе необходимо измерить сопротивление между выводами "+В" и выводами "ISC1", "ISC2" разъема. Номинальное сопротивление в холодном состоянии должно быть — (18 — 29 Ом):

Измеренное сопротивление входит в заданный диапазон, а это значит, что можно продолжать разборку. Если бы оно было за пределами диапазона, то необходимо было бы покупать новый клапан.

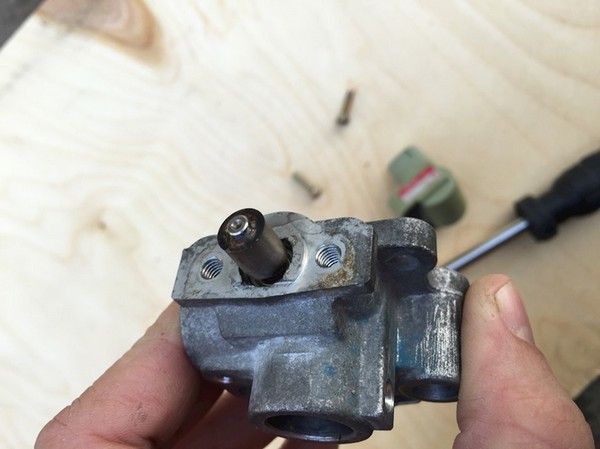

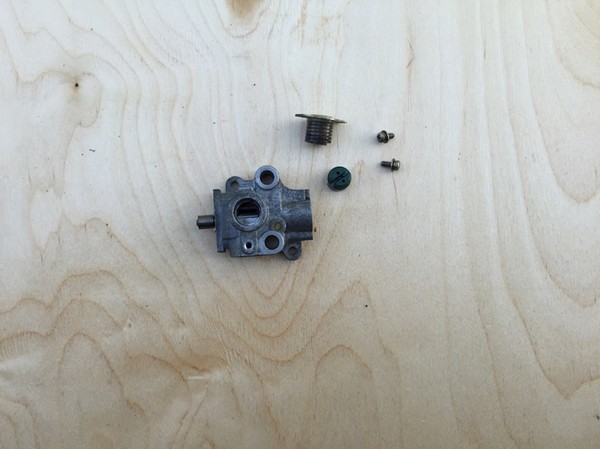

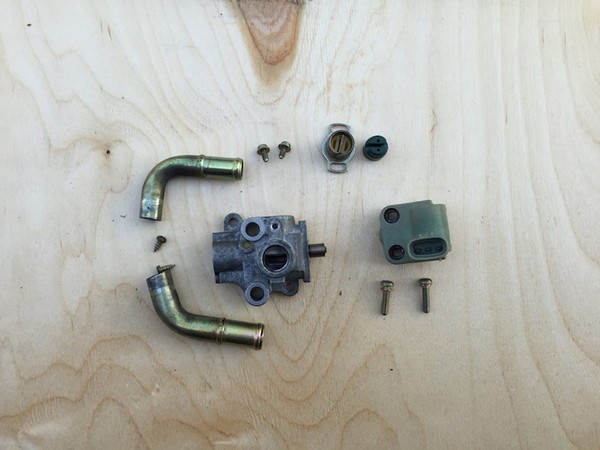

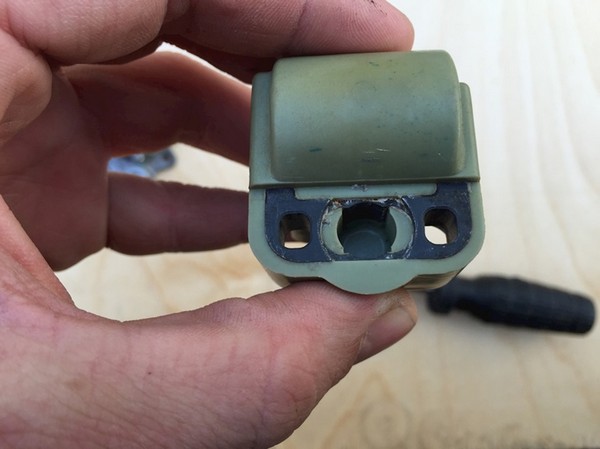

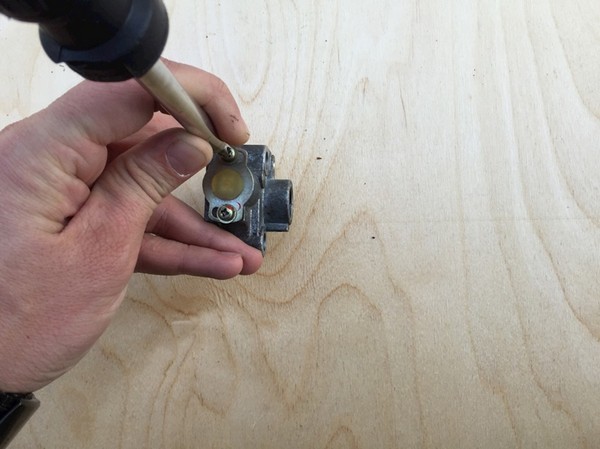

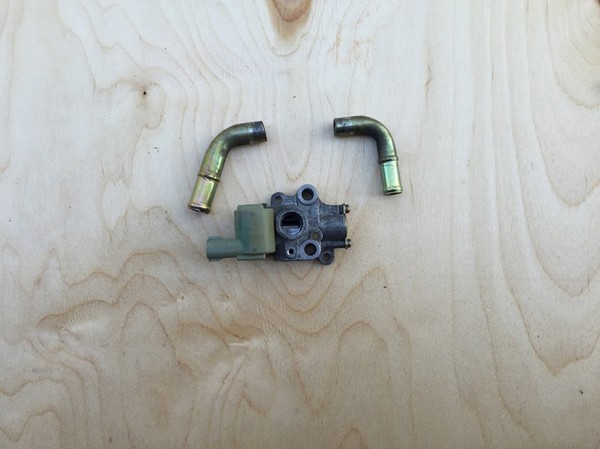

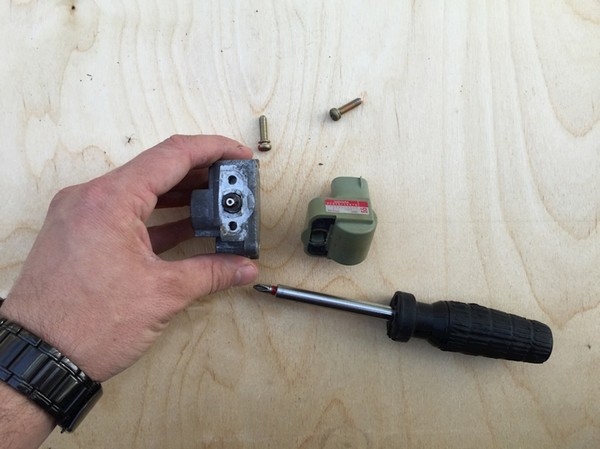

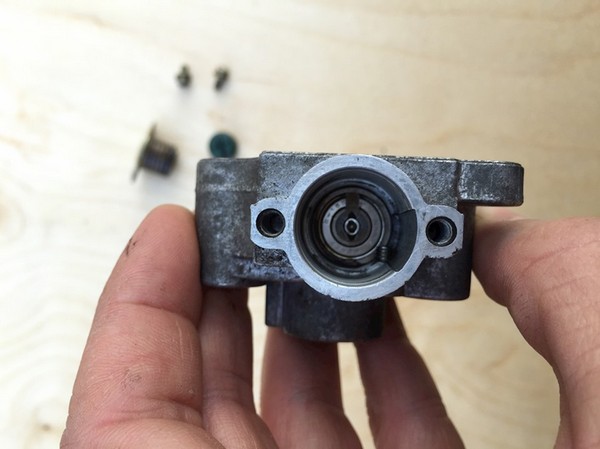

— Далее производим разборку клапана холостого хода, не забывая ставить метки положения снятых элементов:

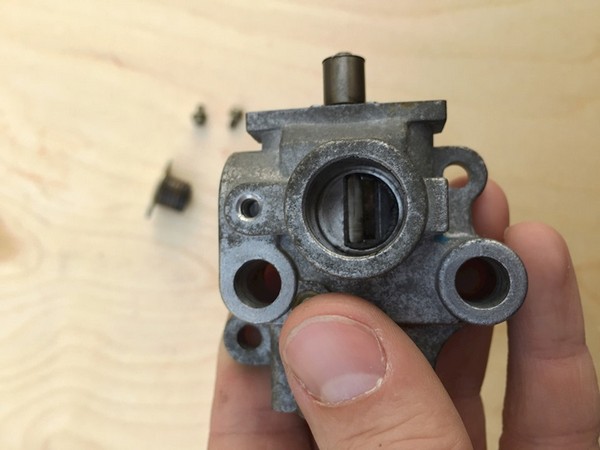

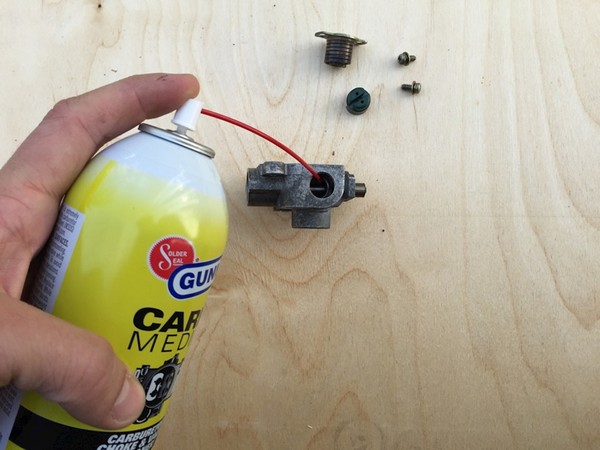

— Производим чистку клапана холостого хода, нужно добиться такого результата, при котором вал свободно вращался в подшипнике:

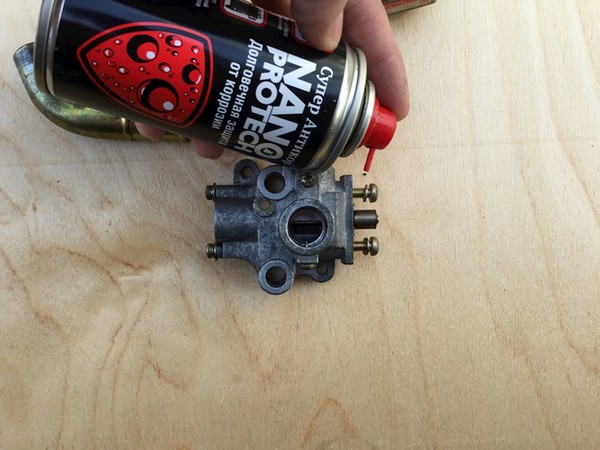

— Для антикоррозийной защиты наносим специальный состав:

— Производим сборку в обратном порядке по метка отмеченных в начале разборки, не забывая нанести герметик в местах соприкосновения корпуса бимиталлической пластины и тела датчика. Так же необходимо убедится, что в исходном положении клапан открыт на 50%.

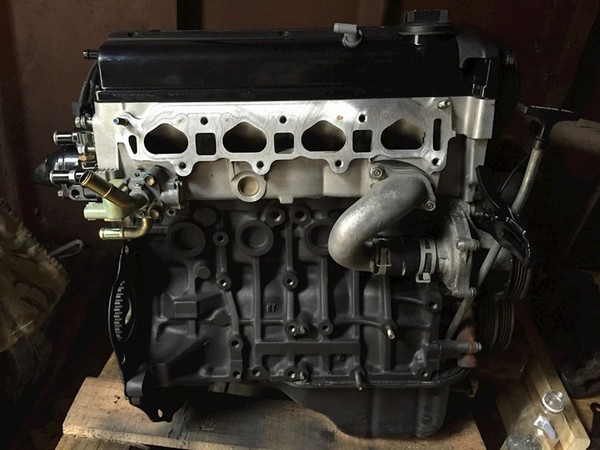

— Устанавливаем клапан холостого хода на двигатель:
