Задача: разобрать и произвести ремонт коробки передач от ВАЗ 2108.

Отмывка КПП ВАЗ 2108.

Купил жидкости специальной для мытья движка, разбавил с водой и чистил коробку зубной щеткой, прыская этим раствором. Примерно за час смыл всю основную грязь и мазуту. Осталось завтра смыть еще разок и можно будет разбирать. Заодно съездил приценился на муфты, которые мне скорее всего понадобятся, и на

  Регулировка привода управления механизмом переключения передач может потребоваться после снятия и обратной установки коробки передач, а также при нечетком переключении передач во время эксплуатации автомобиля ваз 2108, ваз 2109, ваз 21099.

1. Снизу автомобиля ваз 2108, ваз 2109, ваз 21099 ослабьте и отверните на 3-5 оборотов гайку стяжного болта хомута на тяге

1. Снимите защитный чехол рычага переключения передач (рис. 5.14) с облицовки туннеля пола.

2. Снимите накладку облицовки туннеля пола.

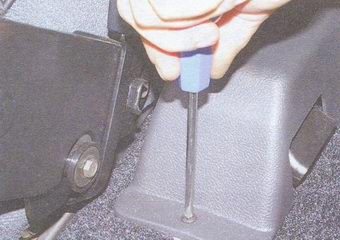

3. Отверните винт крепления облицовки туннеля пола в задней части.

4. Снимите облицовку туннеля пола, сдвинув облицовку туннеля пола назад.

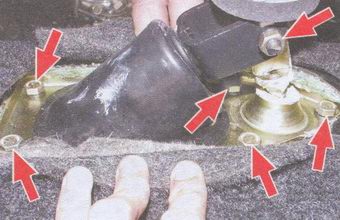

5. Отверните гайку крепления оси рычага переключения передач, а затем пять болтов крепления основания рычага переключения передач к

1. Для замены сальников внутренних ШРУСов слейте масло из коробки передач.

ПРИМЕЧАНИЕ
Замену сальников внутренних ШРУСов можно произвести, не снимая коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099.

Отсоедините на автомобиле приводы передних колес от коробки передач (см. «Снятие и установка приводов передних колес»).

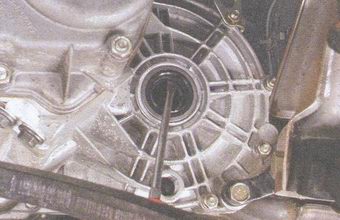

2. Извлеките сальник внутреннего

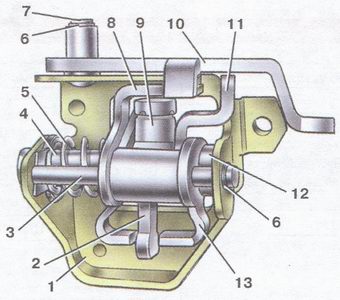

Общий вид механизма переключения передач показан на рис. 5.9.

Рис. 5.9. Механизм переключения передач:
1 - корпус механизма переключения передач; 2 - рычаг переключения передач (переднего хода); 3 - направляющая ось блокировочных скоб; 4 - ось рычага переключения передач; 5 - пружина; 6 - стопорное кольцо; 7 - ось вилки заднего хода; 8,13 - блокировочные скобы; 9 - фиксатор рычага

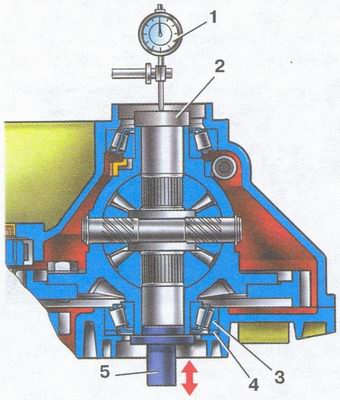

Предварительный натяг подшипников дифференциала должен составлять 0,15-0,35 мм. Натяг подшипников дифференциала обеспечивается подбором толщины регулировочного кольца из поставляемых в запасные части. Регулировочное кольцо устанавливается в гнездо картера коробки передач под наружным кольцом подшипника дифференциала.
1. Выпрессуйте наружное кольцо подшипника дифференциала из

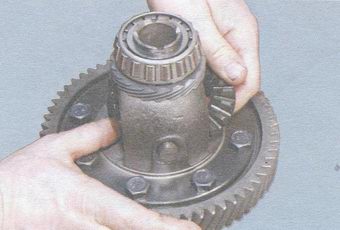

1. Выньте дифференциал (рис. 5.12) из коробки передач (см. «Разборка коробки передач и дефектовка ее деталей»).

2. Повернув на 90° вокруг оси сателлитов, выньте полуосевые шестерни из корпуса дифференциала.

3. Снимите стопорное кольцо с оси сателлитов.

1. Снимите синхронизатор с вторичного вала (см. «Ремонт вторичного вала»).

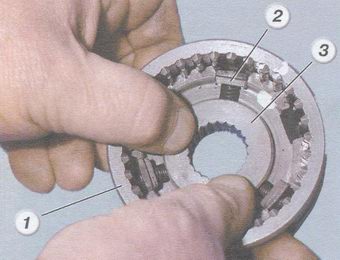

2. Перед разборкой синхорнизатора промаркируйте положение муфты 3 относительно ступицы 1. Разберите аккуратно синхронизатор, сняв муфту со ступицы. При этом следите, чтобы подпружиненные сухари 2 с шариками не разлетелись в разные стороны.

Первичный вал - это блок ведущих шестерен, одна часть шестерен выполнена на первичном вале, а вторая часть шестерен - запрессована на первичный вал с большим натягом. Поэтому первичный вал представляет собой неразборную конструкцию и заменить у первичного вала можно только подшипники. Дефектовка первичного вала, его шестерен и подшипников аналогична дефектовке вторичного вала (см

1. Зажмите с небольшим усилием вторичный вал (рис. 5.11) в тиски с накладками из мягкого металла на губках.

ПРЕДУПРЕЖДЕНИЕ
Вторичный вал нужно зажимать в тисках с мягкими накладками на губках за внутреннее кольцо переднего подшипника. Затягивайте тиски так, чтобы вторичный вал можно было наклонять усилием руки, иначе можно повредить поверхность беговой дорожки

ПРЕДУПРЕЖДЕНИЕ
Если в процессе ремонта коробки передач заменялась хотя бы одна из следующих деталей: картеры сцепления или коробки передач, корпус дифференциала или подшипники дифференциала, то необходимо подобрать регулировочное кольцо подшипников дифференциала.

ПРИМЕЧАНИЕ
В разделе описан ремонт пятиступенчатой коробки передач (представляющей собой дальнейшее

Установите автомобиль ваз 2108, ваз 2109, ваз 21099 на подъемник или смотровую канаву. Поднимите капот и зафиксируйте капот в этом положении. Перед снятием коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи, а также слейте масло из коробки передач.

ПОЛЕЗНЫЙ СОВЕТ
Снимать коробку передач с автомобиля ваз

Особенности конструкции коробки передач
В зависимости от комплектации автомобиля может быть установлена четырех- или пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей, передаточное число которой может иметь несколько значений (см. «Техническая характеристика автомобилей»).
Первичный вал 23 (рис. 5.7) выполнен в виде блока ведущих шестерен, ведущие
