рулевой механизм автомобиля ваз 2108, ваз 2109, ваз 21099 - снятие и установка



Для снятия рулевого механизма с автомобиля ваз 2108, ваз 2109, ваз 21099 выполните следующее:
1. Снимите аккумуляторную батарею и воздушный фильтр (для удобства работы).
2. Изнутри салона автомобиля отверните болт крепления вала к валу приводной шестерни рулевого механизма (см. «Снятие, установка и разборка рулевой колонки»), предварительно установив рулевое колесо в положение прямолинейного движения автомобиля.
3. Отсоедините обе рулевые тяги от поворотных рычагов (см. «Замена рулевой тяги, замена наружного наконечника рулевой тяги и пыльника шарового шарнира»).

0:1059

статья про рулевой механизм автомобиля ваз 2108, ваз 2109, ваз 21099 - снятие и установка

1:1564

4. Заверните болт крепления рулевой тяги в рулевой механизм, чтобы не сместилась рулевая рейка.

1:1747

статья про рулевой механизм автомобиля ваз 2108, ваз 2109, ваз 21099 - снятие и установка

2:2252

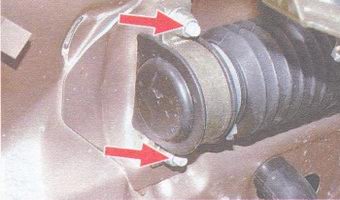

5. Отверните по две гайки крепления механизма рулевого управления с обеих сторон и отсоедините вал приводной шестерни механизма от вала рулевого управления.

2:297

статья про рулевой механизм автомобиля ваз 2108, ваз 2109, ваз 21099 - снятие и установка

3:800

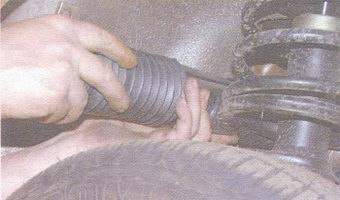

6. Выньте рулевой механизм через отверстие под рулевую тягу в нише правого колеса.

3:959

статья про рулевой механизм автомобиля ваз 2108, ваз 2109, ваз 21099 - снятие и установка

4:1464

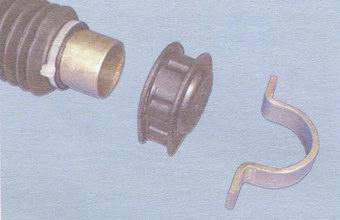

7. Замените порванные, потрескавшиеся или потерявшие упругость подушки и защитный пыльник.

ПРИМЕЧАНИЕ
Пыльник можно заменить, не снимая рулевой механизм с автомобиля ваз 2108, ваз 2109, ваз 21099.

ПОЛЕЗНЫЙ СОВЕТ
Для облегчения установки резиновых подушек смочите их мыльным раствором.

4:1999



статья про рулевой механизм автомобиля ваз 2108, ваз 2109, ваз 21099 - снятие и установка

5:508

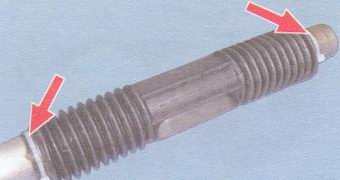

8. Для замены пыльника перекусите пластмассовые хомуты (они одноразовые).
9. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 рулевой механизм в обратном порядке. При этом рулевая рейка должна находиться в среднем положении (в положении движения автомобиля по прямой), т.е. должны совпадать метки на пыльнике и картере, а лыска на валу шестерни должна находиться справа. Если шестерня поворачивалась, то сдвиньте рулевую рейку в одну из сторон до упора. Затем переместите рулевую рейку в другую сторону на один полный оборот метки на пыльнике и доведите метку до совмещения с меткой на картере рулевого механизма.

5:1635

статья про рулевой механизм автомобиля ваз 2108, ваз 2109, ваз 21099 - снятие и установка

6:2140

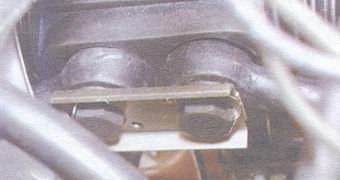

10. После установки рулевого механизма не забудьте законтрить болты крепления рулевых тяг, загнув концы стопорной пластины.
11. После завершения всех монтажных работ проверьте и при необходимости отрегулируйте углы установки колес (развал схождение). Развал схождение рекомендуется выполнять на стенде в специализированных автомастерских.

6:643

статья про рулевой механизм автомобиля ваз 2108, ваз 2109, ваз 21099 - снятие и установка

7:1148

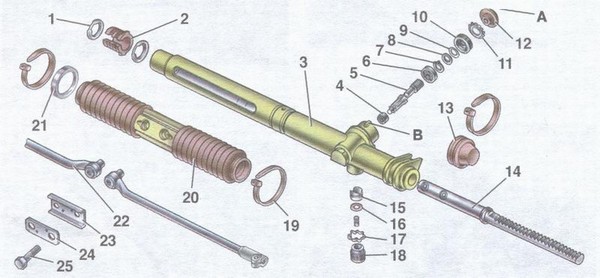

Рис. 7.4. Детали рулевого механизма автомобиля ваз 2108, ваз 2109, ваз 21099:
1 - кольцо втулки рулевой рейки; 2 - опорная втулка рулевой рейки; 3 - картер рулевого механизма; 4 - игольчатый подшипник; 5 - приводная шестерня; 6 - шариковый подшипник; 7 - стопорное кольцо; 8 - защитная шайба; 9 - уплотнительное кольцо; 10 - гайка подшипника; 11 - стопорная шайба; 12 - пыльник; 13 - защитный колпак; 14 - рулевая рейка; 15 - упор рулевой рейки; 16 - уплотнительное кольцо; 17 - стопорное кольцо; 18 - гайка упора; 19 - хомут; 20 - защитный чехол; 21 - распорное кольцо; 22 - внутренний наконечник рулевой тяги; 23 - соединительная пластина; 24 - стопорная пластина; 25 - болт крепления рулевой тяги к рулевой рейке; А и В - метки

7:2384
