Ремонт двигателя ЗМЗ-402, РАЗБОРКА И ДЕФЕКТОВКА
Ремонт ЗМЗ-402. Разборка и дефектовка
Ремонт ЗМЗ-402

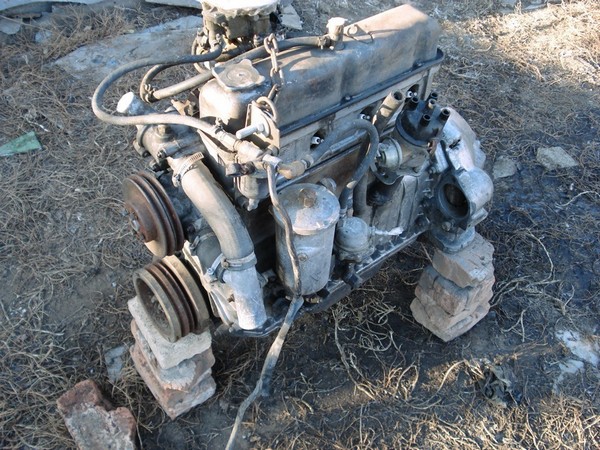

Мою двигатель ЗМЗ-402 .
Внутренние полости двигателя были сильно загрязнены смесью солидола с сажей, почти в сантиметр под клапанной крышкой. При вскрытии картера обнаружилась открученная гайка коренного.
Гайка хранилась в поддоне.
Процесс разборки ЗМЗ-402

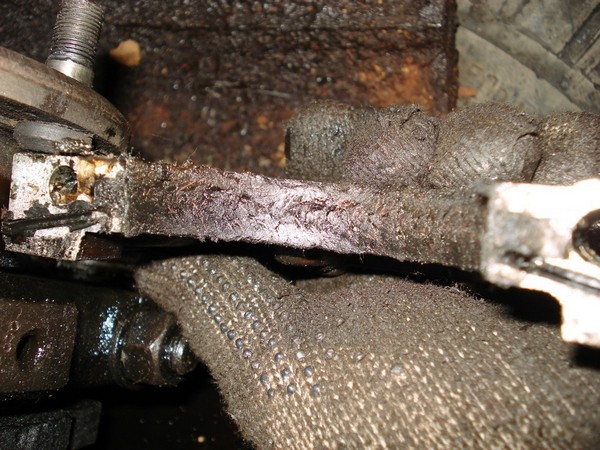

Набивка порядком подношена, была установлена ёлкой по вращению, т.е. наоборот.
Выпускные клапана развальцованы грибком.

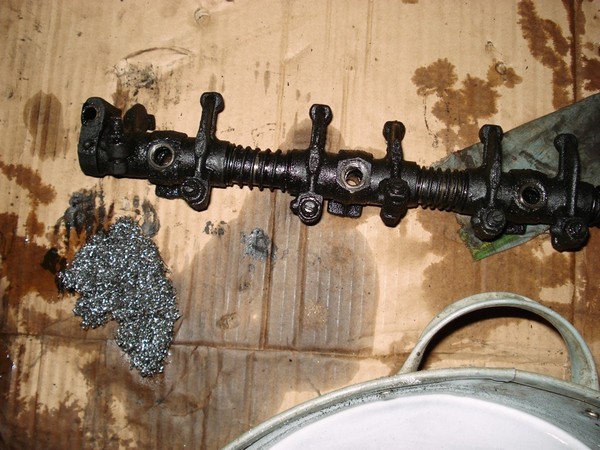

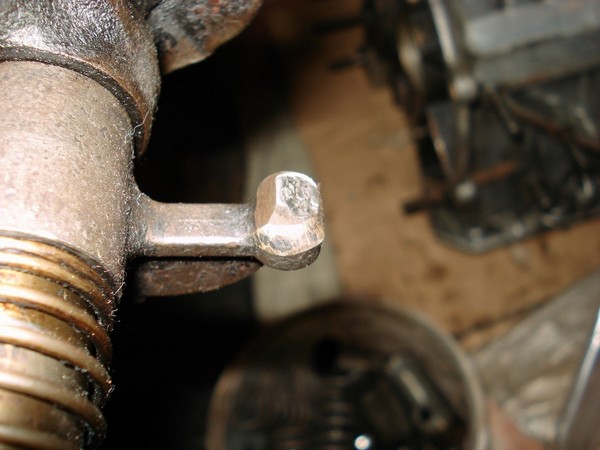

Забоины на коромыслах.

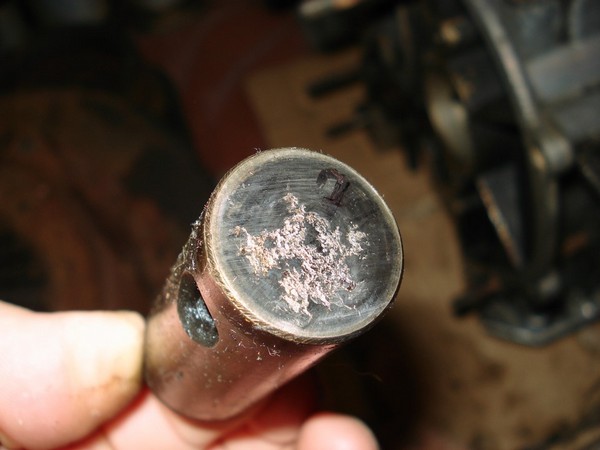

Забоины на толкателях.
Больше всех огорчил распредвал, на 4 кулачках забоины, кулачки сточены на 1 мм.

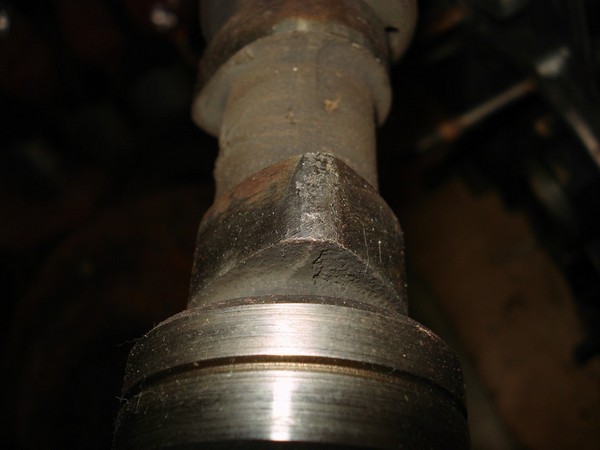

Забоины на распредвале.

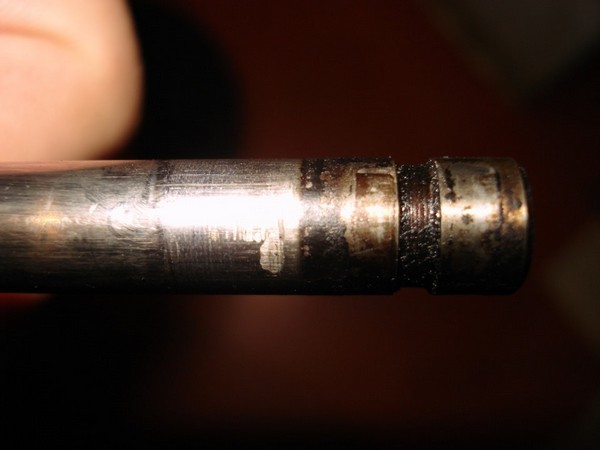

На впускных клапанах в верхней части пропилы.
Впускной клапан.
Для замера жесткости пружин был сделано такое приспособление.
По итогам разбора распредвал под замену, колено шлифовать, клапана под замену. Голову ЗМЗ-402 буду пилить под 92 бензин.
Пружины внутренние в допуске, внешние слабоваты (46 мм, 23-25 кг).
Поршневая в допуске, хоть что-то не менять, поменяю тока кольца.
Приятный процесс

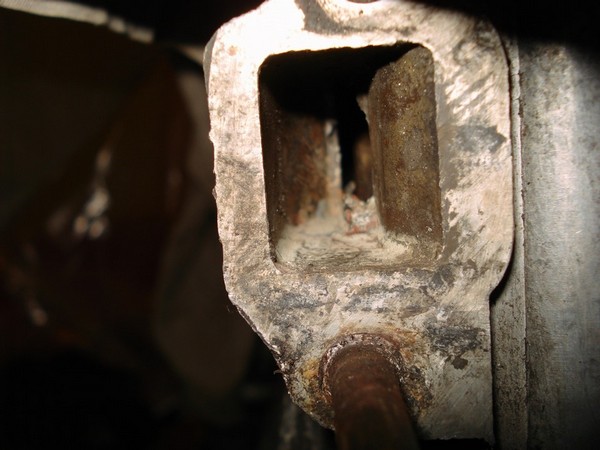

Итак, на данный момент собрал блок. Первым делом устранил заводские ошибки при изготовлении блока, канал после помпы забит облоем и деффектами литья.
Но после использования напильника всё проходит.
Далее выкручиваем пробки масляных каналов, и прочищаем проводом и компрессором внутренности, в трёх каналах обнаружилось остатки сверловки, похоже ещё заводской.
Ровняем острые кромки на масляных каналах коленвала, чтобы они не срезали вкладыши, тут главное не сделать бугорок по кромке.
Раскручиваю коленвал, не над головой, а пробки шатунных шеек.
Сильное загрязнение
Должно быть вот так.
Это с коленвала набралось.
Усаживаю набивку в блок.
Ставим колено и вгоняю поршня, все сопрягаемые детали жирно мажу маслом, которое потом залью для обкатки.
Стяжка на двух хомутах и полоски жести 30*290мм
Усадка набивки.

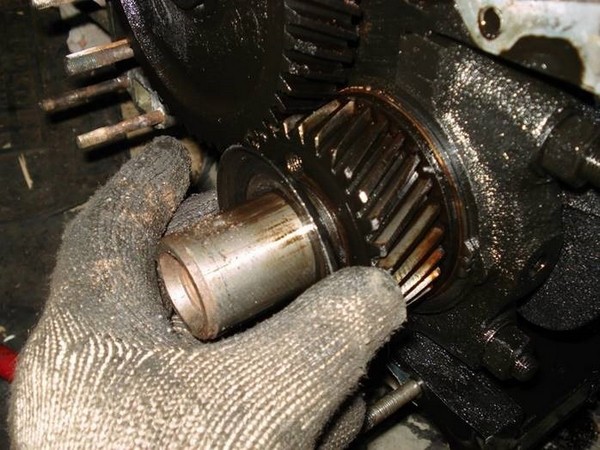

Установка распредвала ЗМЗ-402 .
Поставил переходник на жигулёвский фильтр, масляный канал рассверлил, был совсем маленький.
Переходник на жигулёвский фильтр.
Трубка не совпала
Шкив расползался пришлось сбить и прихватить.
Покрасил крышки от ЗМЗ-402 .
Всё, закрыл поддон.
Слева волговский кронштейн, справа УАЗовский, для сравнения
Вот так на данный момент.
Была подобрана корзина Fenox, ведомый любой УАЗовский под нужный вал (они тоже разные).
Вот она.
Для сравнения слева старая волговская, справа новая, сзади рычажная. Точно не скажу откуда она с УАЗа или ГАЗа, 6 пружин, с виду мощней чем с УАЗа. Читал по отзывам, что диафрагменная сцепа слабее рычажной, небольшой тест наступая пяткой в место прижима выжимного подшипника своим чахлым тельцем в 100 кг могу сказать, что старая волговская и рычажная прогнулись на 1-1,5 см, а новая нифига не прогнулась.
Вот три подопытных.
Читал, что маховик на ЗМЗ-402 легче чем на УАЗе (8 кг против 13 кг), ну фиг знает может у меня он от старости такой, но весит он 13 кг.
Это с ключём на 13.
А диаметр у него вот такой.
Колокол желательно что бы был универсальный, как у меня.
Обобщая, можно сказать, что бы внедрить ЗМЗ-402 с волги в УАЗ достаточно купить нажимной диск, и передние кронштейны крепления двигателя. Ну выхлоп ещё переделать, управление педалью газа… это мелочи.
Мне пришлось ещё зубчатый венец поменять, сбил старый молотком, новый положил в духовку на 10 минут под 250 градусов, ну как десять минут. Заранее смазал маховик фиксатором резьбы и надел венец. После остывания собрал.
Закрыл ещё одну полость.
Бывает убегает тосол через дыру в блоке по шпильке, вот эту
Секретная дыра с резьбой на 10.
Проверять я не стал, а просто вкрутил туда болт.
Болт, хранитель тосола.
Собрал ГБЦ. Голову шлифовал под 92 бензин срезали 3,5 мм, высота ГБЦ была 98 мм стала 94,5 мм (стандарт 94,4 мм).

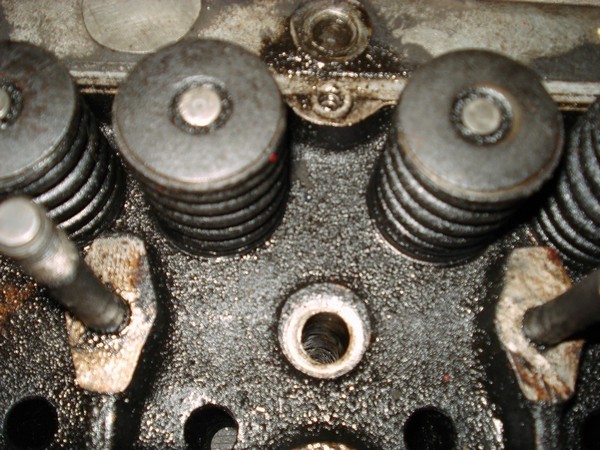

Отвод на печку, так называемый танчик, в задней части ГБЦ упирается в стенку подкапотного пространства и его нужно снимать, и встаёт вопрос откуда брать отвод на печку. Хорошо если в верхней части ГБЦ стоит датчик, то вопрос отпадает, у меня же на этом месте был лишь технологический прилив алюминия. Короче дыры нет. Но нормальных пацанов отсутствие дыры не остановит, нужно сделаю, я так женился вообще. Ладно хватит демагогии ближе к делу.
ГБЦ была вот такая:
Просто прилив.
Взял сверло на 19мм (на 18мм надо было брать, но и так нормально вышло) и метчики полдюймовые для трубной резьбы, их видно на фото, и понеслась.
Сверлим и режу резьбу, всё просто места хватает.
Всё готово
Далее проверил масленый канал, он немного не совпадал с блоком, был подпилен напильником.
Шлифанул привалочную плоскость.
Проверил каналы входа-выхода на совпадение с пауком, подпилил.
3мм почти
С обратной стороны.
Притирка клапанов
На клапанах от покупной притирки не осталось ни царапины, хотя поясок на седле набился уже почти 2 мм, повторил с самодельной из абразива, немного пошло.
Но на остальных я так и не добился такого же эффекта, пролил растворителем, вроде не течет и засухарил.
В наборе прокладок были прокладки под всё, окрамя задней заглушки ГБЦ пришлось делать самому. Дырки удобно бить гильзой 7,62,
Для набива колпачков чётко подошёл ёршик.
Ну и завершение.
Проходной диаметр уголка на 15 примерно 14,5 мм, танчика 9,5 мм, т.е. порход в уголке больше чем в 2 раза.
Отверстия под шпильки двигателя прогнал сверлом 13 мм вычистил много грязи и удалил сплюснутый к резьбе алюминий.
Сборка
В идеале бы направляющие поменять (зазор 0,5 при допуске max 0,25 мм), но дорого, а самому нет подходящего набора инструментов. В продаже развёртки плохие.
Двигатель собран и сохнет. Голова прикручена, клапана отрегулированы. Просверлил в помпе дырку под полдюймовый ёршик, чтоб отток ОЖ из печки был равен притоку.
Уже с резьбой.
В тройник вогнал втулку от амортизатора, чтоб уменьшить ход жидкости по малому кругу, чтобы помпа больше с печки подсасывала.
Тройник
Заткнул пока отвёрткой.
Все гайки, шпильки и болты закручивал на фиксатор резьбы, где красный, где синий, что-то очень мне он в последнее время нравится.
Разбор, сборка и дефектовка ЗМЗ-402 выполнена.
