Доработка, ремонт, характеристики, промывка гидрокомпенсаторов ГБЦ нового и старого образцов для Шевроле Нивы (ВАЗ 2123) и момент затяжки болтов

Содержание статьи:

  1. Доработка ГБЦ на Шевроле-Нива
  2. Момент затяжки болтов ГБЦ Шевроле Нива
  3. ГБЦ нового образца для Шевроле Нивы
  4. Ремонт ГБЦ Шевроле Нивы
  5. Промывка гидрокомпенсаторов на примере гидроопор нового образца (с августа 2008 года) в Шевроле Ниве

1. Доработка ГБЦ на Шевроле-Нива

Доработка ГБЦ на Шевроле-Нива

Итак, появилось желание и время немного увеличить мощность двигателя. Так как раньше уже был опыт доработки ГБЦ, впуска и выпуска на ВАЗ 2114, было решено попробовать сделать то же самое и с Нивоским мотором.
Что мы подразумеваем под «доработкой»:

1. Основным недостатком наших производителей (при производстве и сборке ГБЦ) считаем не состыковку клапанов отверстием ГБЦ и коллекторов. Мы все прекрасно понимаем, что любое препятствие на пути воздушного потока создает завихрение и, как следствие, снижает скорость этого потока. Соответственно, наша задача убрать все «ляпы» и «недочеты» в ГБЦ.
2. Приливы литья и сами каналы — их мы, соответственно, проточим и, где возможно, расширим.

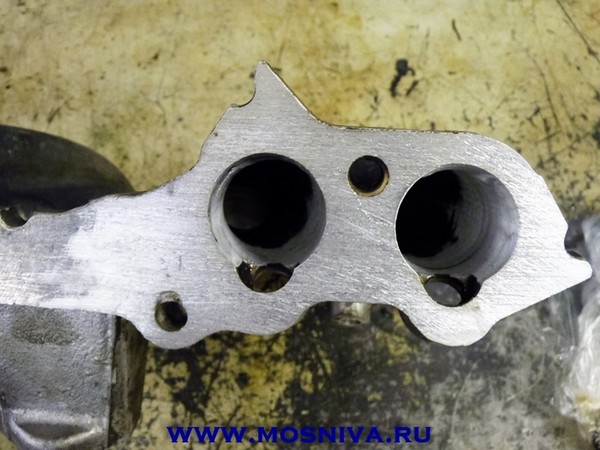

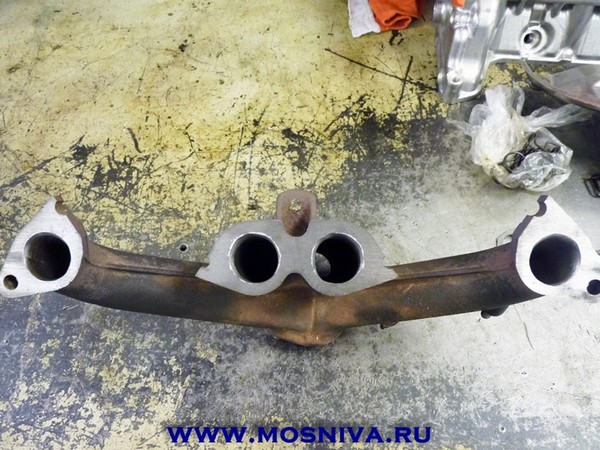

3. Тоже самое и с коллекторами — необработанные каналы так же совместим с каналами головки блока и расширим.

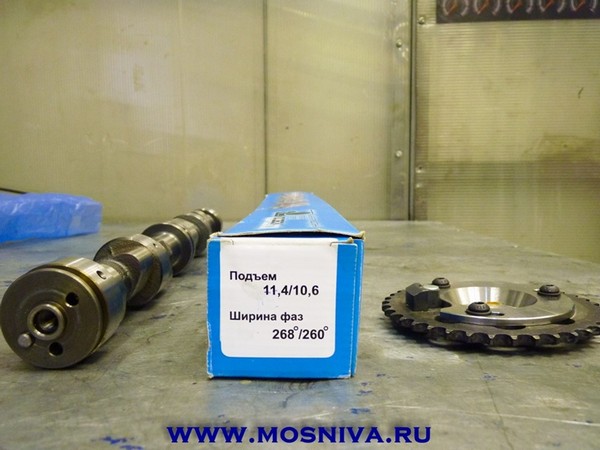

4. Устанавливаем «спортивный» распределительный вал «Нуждин Эстонец М» с регулировкой шестерней.
5. Под этот вал переводим головку с гидрокомпенсатором на регулируемые болты, т.к. вал сделан на основе 21213 вала.

Выбрали этот вал, т.к. он является моментным (то есть хорошо работает на низах с 1800 оборотов в минуту) и имеет хороший подъем клапана 11.4/10.6 мм.

6. Прошиваем контроллер и настраиваем вал.

Катализатор уже удален.










2. Момент затяжки болтов ГБЦ Шевроле Нива

Так как машину собираю сам, думаю, тем, кто тоже займется ремонтом, эти данные будут важны и нужны. Итак, немного цифр.
Затяжка головки блока цилиндров выполняется в 5 приемов:
1. Затягиваем болты с 1-10 моментом 20 Нм (2 кгс м)
2. Затягиваем болты 1- 10 моментом 69,4-85,7 Нм (7,1 — 8,7 кгс м)
3. Затягиваем болт 11 моментом 31,4 — 39,1 Нм (3,2-4 кгс м)
4. Доворачиваем болты с 1-10 на 90 градусов
5. Доворачиваем болты с 1-10 на 90 градусов

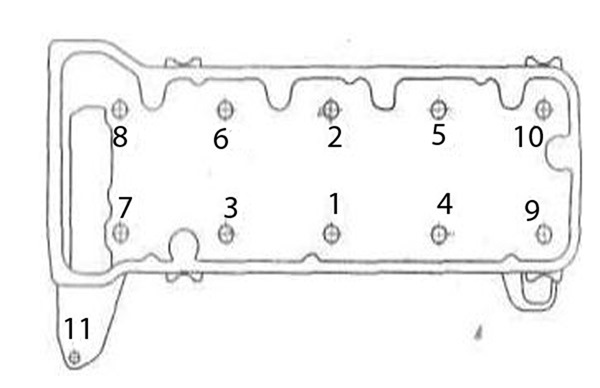

Выполнять затяжку поочередно, как на схеме

Момент затяжки болтов ГБЦ Шевроле Нива

ГБЦ

Затяжка гидрокомпенсаторов
Затягиваем моментом 15 — 20 Нм (1,5-2 кгс м)

Затяжка распредвала
Затягиваем моментом 18,33 — 22,6 Нм (1,87 — 2,3 кгс м)

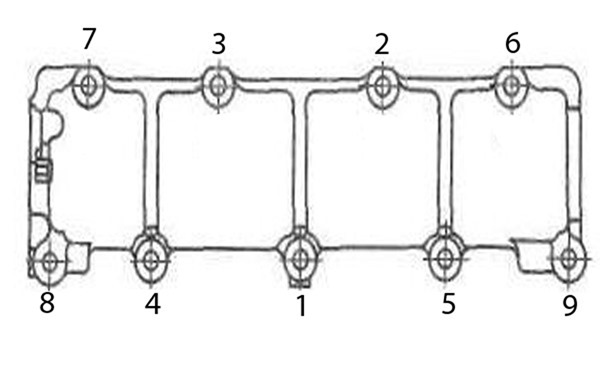

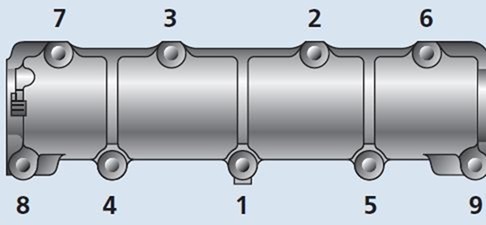

Выполнять затяжку поочередно, как на схеме


Крышка распредвала

Затяжка звездочки распредвала
Затягиваем моментом 41,2 — 51 Нм (4,2 — 5,2 кгс м)

Затяжка крышки ГБЦ
Затягиваем моментом 1,96 — 4,6 Нм (0,2 — 0-47)

Нужны динамометрические ключи и не верьте тем, кто говорит, что не нужны.
Один стоит порядка 1000-1200 руб ~ до 25 кгс м
Второй около 300-400 руб ~ до 0,5 кгс м

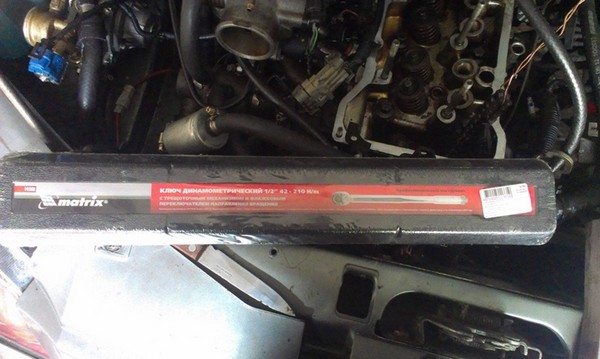

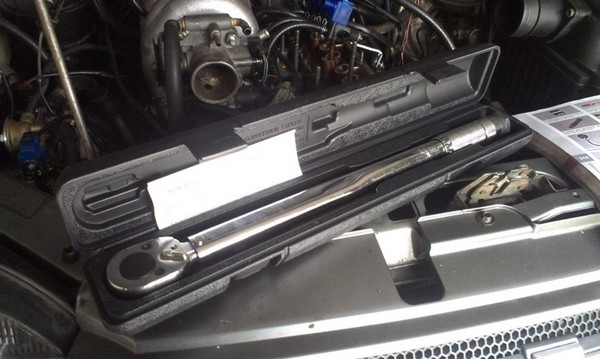

Динамометрический ключ ~ 25 кгс м


3. ГБЦ нового образца для Шевроле Нивы

Информация конечно не свежая, но как выяснилось многие этого не знают.

Двигатели «Лады 4х4» ВАЗ-21214 и «Шевроле-Нива» ВАЗ-2123 последний раз модернизировали в августе 2008 года.

В конструкцию двигателей ВАЗ-21214 и ВАЗ-2123 введены изменения, коснувшиеся гидроопор рычагов клапанов и гидронатяжителя цепи привода ГРМ. Внешне обновленные двигатели отличаются цельнотянутой стальной трубкой диаметром 6 мм, по которой масло поступает к гидронатяжителю цепи. На прежних двигателях это была свертно-паяная трубка диаметром менее 5 мм, начинавшаяся от переходника подвода масла на блоке цилиндров. Новая магистраль берет начало в том месте, куда раньше был ввернут переходник.
Теперь перейдем к гидроопорам рычагов клапанов. Это сложные высокоточные устройства с микронными зазорами. Трем поставщикам прежних изделий так и не удалось добиться стабильного качества. Нарушалась технология изготовления, в прецизионных парах оказывались посторонние частицы, были и дефекты сборки. При затяжке корпуса опоры в теле головки необходимо строго соблюдать заданный крутящий момент 14,7–17,6 Н·м. На заводе за этим следят, но кто поручится за слесаря из сервиса? Если он тянет резьбу от души, корпус гидроопоры деформируется – и зажимает плунжер. Иногда достаточно лишь ослабить затяжку, чтобы работоспособность опоры восстановилась.

Подведем итог. Если при ремонте автомобиля владелец хочет установить новые гидроопоры, придется заменить головку в комплекте с описанными деталями. При замене старого гидронатяжителя цепи новым понадобится трубка в комплекте с элементами крепления, а переходник подвода масла (дет. 21214-1006204) уже не потребуется.

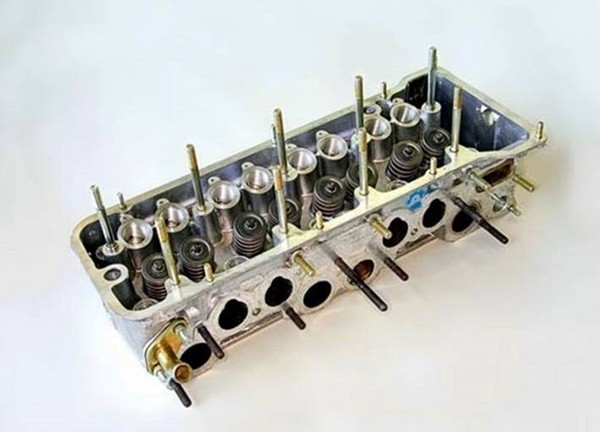

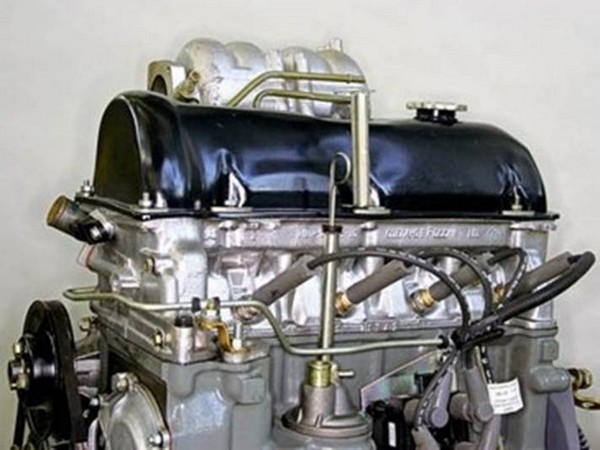

ГБЦ нового образца для Шевроле Нивы

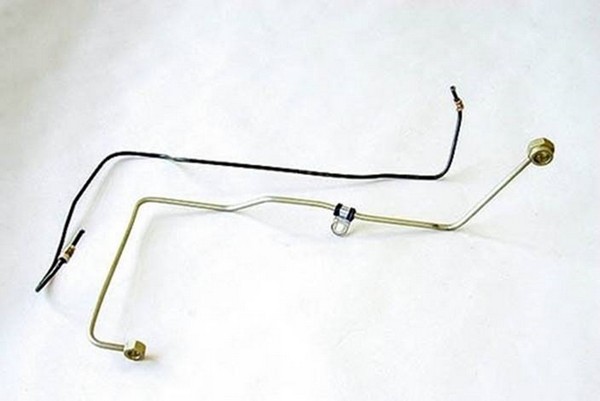

Новая (светлая) и старая трубки. Клеммовые наконечники на новой показали себя гораздо более надежными, нежели уплотнительные конусы на старой. При формовке конуса на нем нередко получались складки и трещины, нарушавшие герметичность соединения. Пластмассовые фиксаторы старой трубки порой ломались, она сильно вибрировала и трескалась, из-за утечки масла гидронатяжитель отказывал. Новая трубка жестче, к тому же ее держат металлические скобы с резиновыми вставками, подавляющими вибрации.

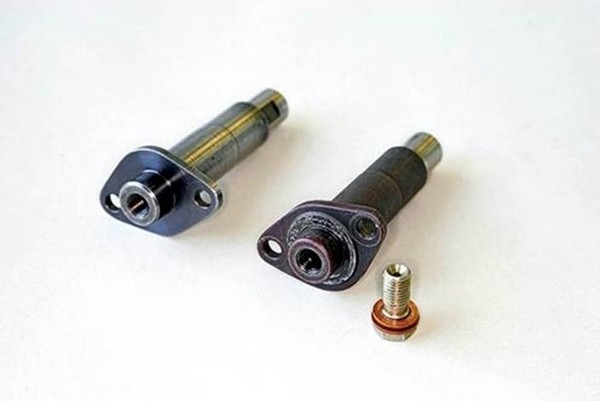

Справа на фото новый гидронатяжитель. Фланец стал толще, снизился риск его деформации и нарушения герметичности стыка. Резьбовое отверстие в корпусе под болт крепления трубки теперь прямое, а не ступенчатое с конической поверхностью для уплотнения соединения с трубкой, как было раньше. Кстати, в качестве крепежного болта использован известный многим перепускной болт от шланга переднего тормоза «Жигулей» (изд. 2101-3506078). Пригодились и две его медные прокладки. Внутренняя же конструкция гидронатяжителя сохранена.

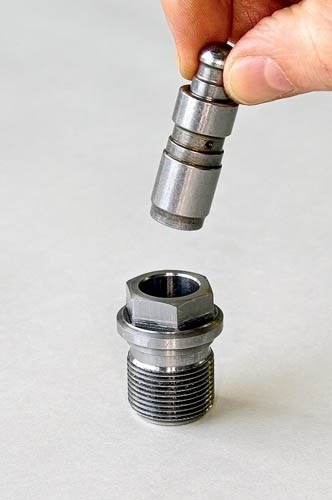

На последних версиях двигателей стоят проверенные временем гидроопоры фирмы INA. Их конструкция сводит к минимуму риск ошибок при сборке головки цилиндров и ее ремонте. В головку цилиндров сначала ввертывают стальную втулку (корпус), а уже в нее устанавливают на скользящей посадке опору. Усилие, которое могло бы деформировать прецизионную пару, исключено в принципе.


Новая головка получила обозначение 21214-1003015-30. Главные отличия – увеличенный диаметр бобышек и резьбовых отверстий под втулки гидроопор и дренажные каналы для слива из них масла. Посему в производстве заменили оснастку для отливки головки и ввели дополнительную механическую обработку. Остальные размеры прежние.

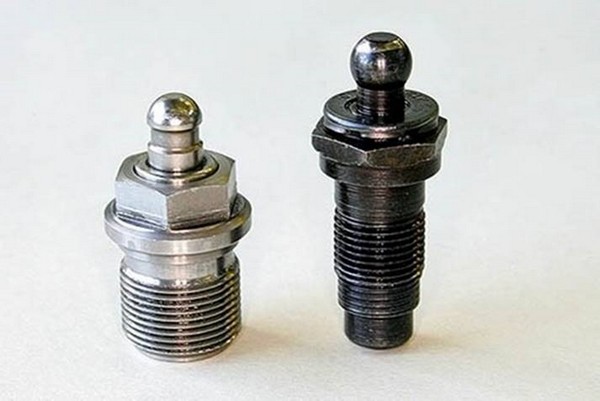

В посадочном отверстии головки под прежнюю гидроопору (на фото – черная) нарезана резьба М18×1,5. Для втулки новой гидроопоры потребовалось посадочное отверстие с резьбой М24×1,5. Старая и новая конструкции не взаимозаменяемы.

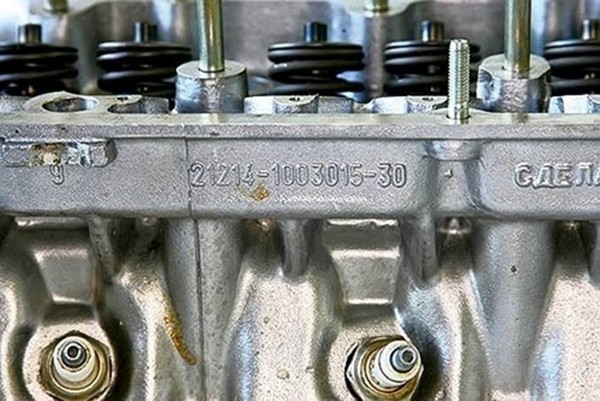

Основное обозначение головки выполнено в литье (над свечным отверстием второго цилиндра). Цифры 3 и 0 в конце маркировки указывают на новую конструкцию. Если их нет, перед вами старая.

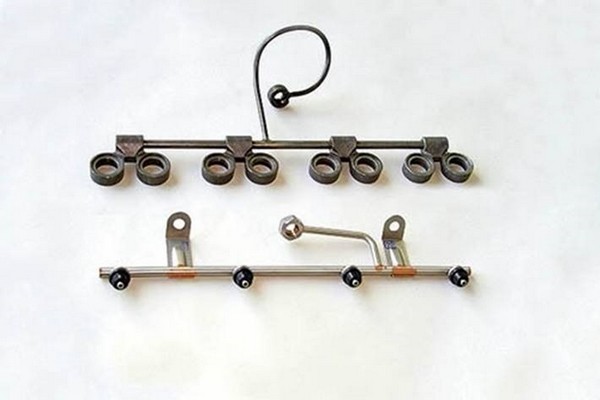

Прежняя рампа для подачи масла к гидроопорам изготавливалась из обычной стали, снабжена алюминиевыми проставками. Материал современной рампы – нержавеющая сталь, призванная продлить срок службы гидроопор. Соединения уплотнены втулками из маслостойкой резины. Рампы не взаимозаменяемы, каждая применяется в своей головке блока.


Для подвода моторного масла к гидроопорам между их корпусами и головкой установлены алюминиевые проставки. По каналу блока цилиндров и головки масло поступает к корпусу подшипников распределительного вала, а затем по трубчатой масляной рампе (тоже скрытой под крышкой ГРМ) – к проставкам гидроопор.


У головки 21214-1003015 резьбовые отверстия под гидроопоры М18×1,5. Дренажных отверстий нет.

При адаптации рычага клапана к гидроопоре INA диаметр его опорной сферы уменьшили с прежних 12 мм до 11 мм. Во избежание ошибок при подборе деталей у нового рычага 21214-1007116-30 (справа) есть опознавательный знак – дополнительная проточка.

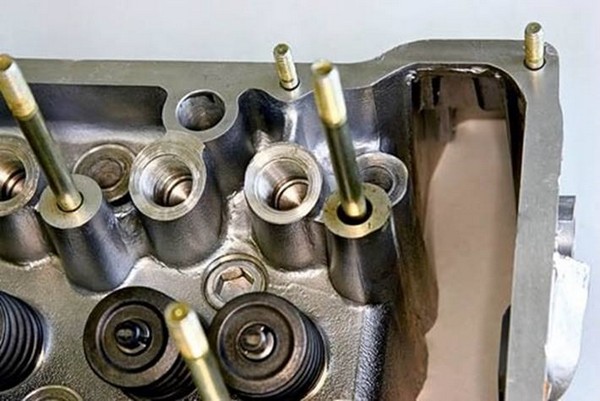

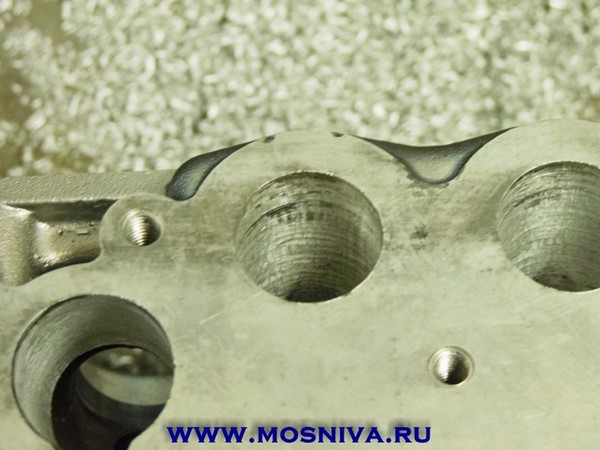

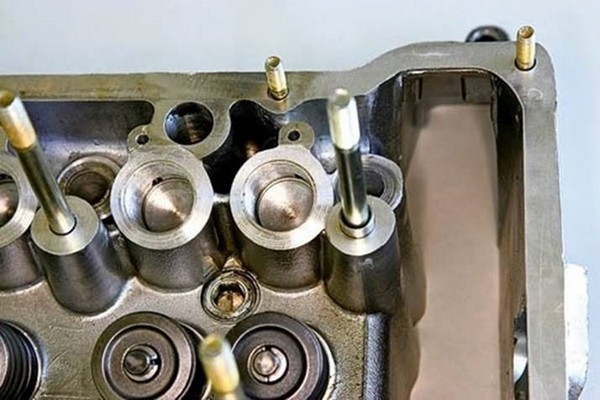

Посадочные отверстия в головке 21214-1003015-30 под корпуса гидроопор INA – с резьбой М24×1,5. Видны дренажные отверстия.

4. Ремонт ГБЦ Шевроле Нивы

ДВС разобран, продефектован. Запчасти куплены. Моторка ждет своего часа, то есть, головы.
Итак. Голова была разобрана.

Ремонт ГБЦ Шевроле Нивы

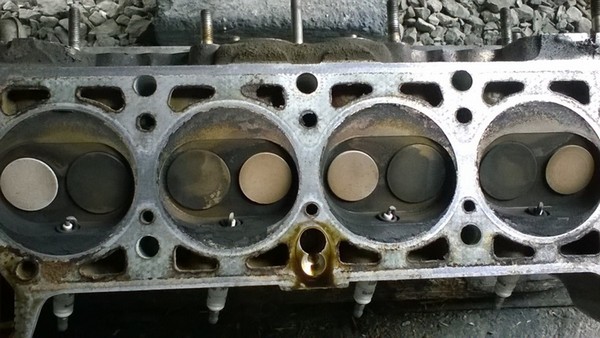

Только снята с а\м

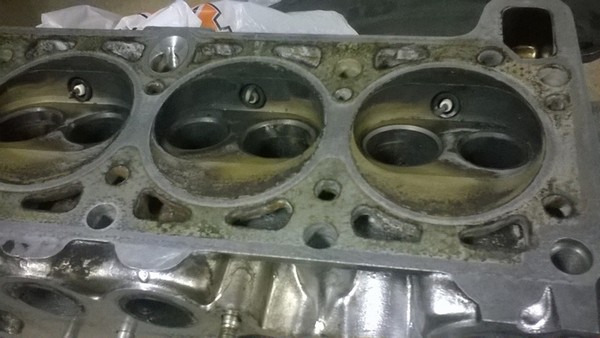

Разобрана

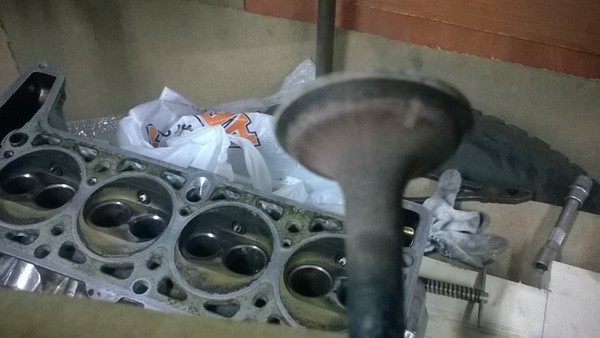

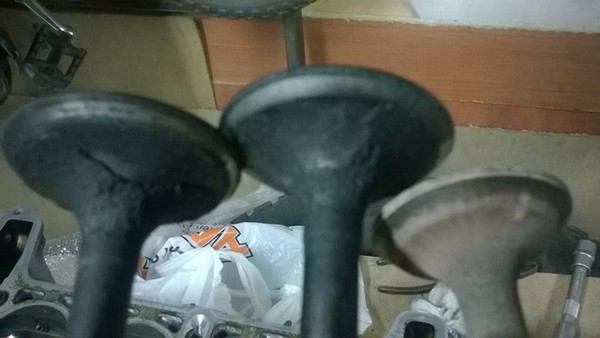

нет пояска на клапане

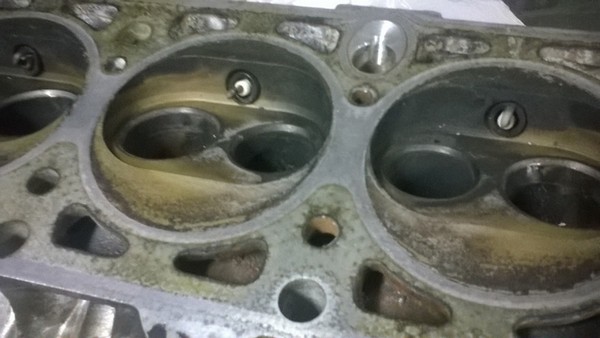

Нагар на впускных клапанах

Увиденное не впечатлило. На заводе клапана даже не притирают. Они сами прихлопываются. Почти все клапана болтаются (не критично, но люфт есть неплохой!). В итоге, на впускных нагарчик, кое-где есть блестящий поясок на юбке клапана (клапан держит). Выпускные вообще все с черным поясом. Чернота и на седлах.




Клапана впускные магнитятся. Так и должно быть. Выпускные НЕ магнитятся только от тарелки до середины. Выше магнит прилипает.
Но, раз залезли сюда, то делаем все, как положено.
Идем в магазин, с магнитом. Попросил продавца показать все что есть. Выбор небольшой — ВАЗ в бело-синей коробке-1800р, мастер-"шпорт"-1800р и самарские клопы в черной упаковке-1300р. Прошу "добро" на вскрытие упаковок — дают. С виду все клопы неплохие, беру в руки магнит. Конечно, для кого-то это вообще не показатель, мол, скажете, - надо микрометр еще с собой взять было и во втулке мерить! Ваше дело, меряйте, а я так вот хочу… Как на заводе собирают и близко не сравнить, как сам соберешь.
Берем ВАЗовские клопы выпускные. Та же фигня, как и то, что стояло — магнитятся выше середины. Отметаем их в сторону. Раз они за 75 сломались. С "мастером" все также, как и с ВАЗом. Меня только рычаги клапанов этой фирмы устроили. Берем Самарские. Сделаны аккуратно, видно на ножке клапана (где рокер работает) "закалено". Впускные магнитится. Выпуск НЕ магнитится вообще. Стою смотрю на них, и тут вспомнилась мне моя 2101 (лет 12 назад была), там тоже капиталили голову. Я тока запчасти покупал по списку, который дал хорошо знакомый моторист. и в этом списке были эти клопы. Узнал их по упаковке. Там на ней еще нарисованы "жигули 2105", по-моему. Короче взвесил все "ЗА" и "ПРОТИВ", думаю куда мне деваться…Купил.
Потом пошел за направляйками. Взял ВАЗовские. Голову отдал на замену направляек. Звонят — че за х…ню ты дал? Они колются и крошатся. Поехал в мегаз. Прикупил направляйки "amp" в зеленой упаковке. Они были запечатаны в пакетик, внутри все паромасляные, на вид качественные. Но при установке опять откололись. В итоге чел сам купил направляйки sm и воткнул хорошо. Ну да ладно. Клапана не болтаются самое главное в них.
Дальше мы начали притирать клапана…

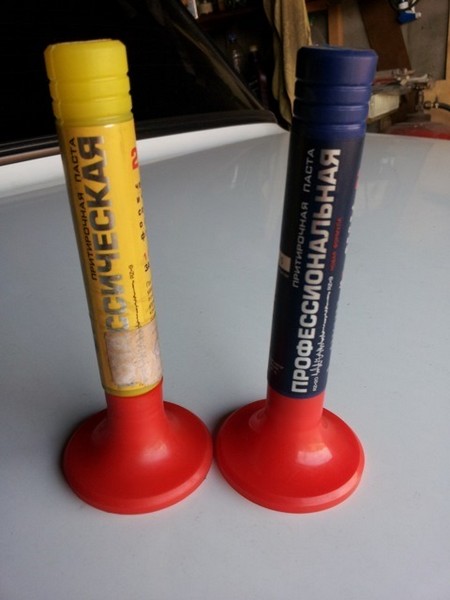

У меня была паста вот такая


Та что справа "помягче". Сначала притер ею. Собрал голову. Залил бензином. Течет.

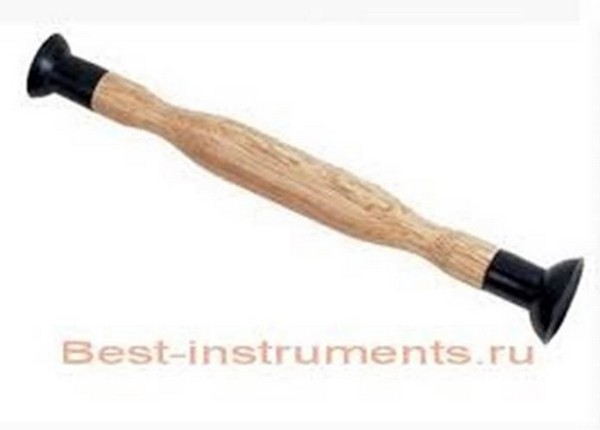

Потом притер ею опять. Притирал подольше. Использовал вот спец палку с присоской. Она постоянно слетала и сползала с клапана. Вспомнил весь словарный запас. Собрал гбц, залил, течет зараза!


не рекомендую

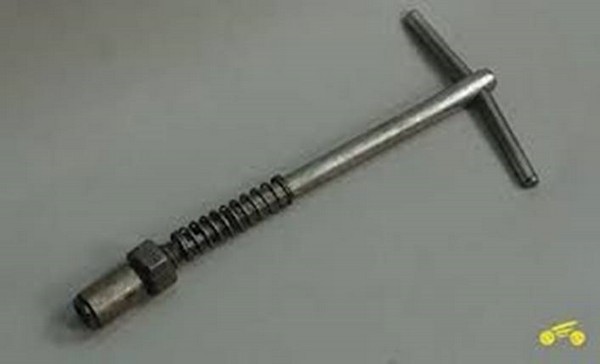

Потом достал давно купленную приспособу


отлично подходит!

и поменял пасту на "классическую", она покрупнее. Разобрал ГБЦ. Притер клапана.Промыл голову бензом. Собрал.Залил. И о чудо! Не бежит! При сборке издурачил 2 комплекта колпачков Corteco.
Плоскость головки отшкрябал аккуратно ножичком и отполировал наждачкой "1000".
Все, голова готова.
З.ы. Долго думал пилить или не пилить каналы гбц. Паук стингер куплен и ожидает установки. Диаметр окон паука больше диаметра окон ГБЦ. Платить бабло за распил — жаба душит. Делать самому — это надо колхозить развертки из шаровых. А это в худшем случае биение в дрели развертки и хана каналам, плюс можно вскрыть масляный канал, тогда точно писец головке. В итоге решил не пилить. Если что, сделаю при случае…

5. Промывка гидрокомпенсаторов на примере гидроопор нового образца (с августа 2008 года) в Шевроле Ниве

Промывка гидрокомпенсаторов на примере гидроопор нового образца (с августа 2008 года) в Шевроле Ниве

В своей сегодняшней заметке я постараюсь рассказать, как проводил процедуру промывки гидрокомпенсаторов на своей машине. Может эта инструкция поможет кому-нибудь провести подобную операцию на своей машине, ведь по сути здесь нет ничего сложного.
ПОДГОТОВКА
Для начала лучше прикупить один-два гидрика про запас (вдруг придётся заменить), стопорную шайбу звездочки, а также парочку рокеров (также нового образца). Оригинальные гидрокомпенсаторы нового образца имеют артикул 420001910 (производитель INA). Заказать можно в exist или autodoc. Помимо всего прочего понадобится новая прокладка клапанной крышки, проволока, несколько зубочисток или канцелярская скрепка, шприц 2-3 мл, пластиковые стяжки, небольшое зубило, пассатижи, а из особого инструмента — динамометрический ключ (хотя многие обходятся без него). Для промывки понадобится какой-нибудь очиститель. По моим наблюдениям будет очень хорош спецочиститель типа Profoam 1000. Чистит и растворяет все масляные отложения влёгкую! Жаль сразу не начал его использовать, а мучался поначалу с бензином-калошей, который в этом плане сильно уступает.
ДЕМОНТАЖ
Итак, для начала отключаем аккумулятор и снимаем клапанную крышку. Тут нет ничего сложного — откручиваем болты, снимаем мешающиеся нам шланги (также можно их отвести в сторону и к чему-нибудь подвязать, чтобы не мешались ). Далее желательно поддомкратить машину и провернуть колесо на 5-ой передаче до совмещения метки на звёздочке с меткой на корпусе распредвала.

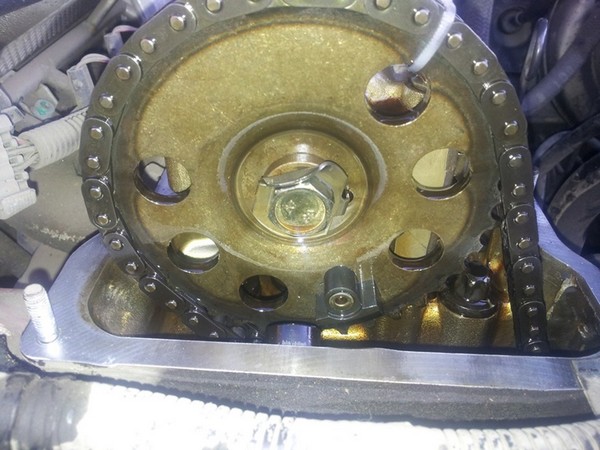

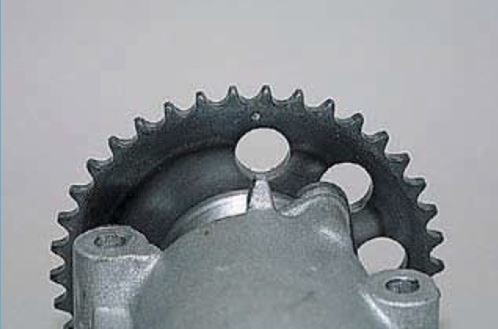

Совмещение меток ГРМ (на звёздочке)

При этом должны совпасть середина ДПКВ (датчика положения коленчатого вала) и риска на коленвале. Вообще эту риску видно плоховато, поэтому для наглядности я леплю на неё маленький кусочек жевачки (см. фото).

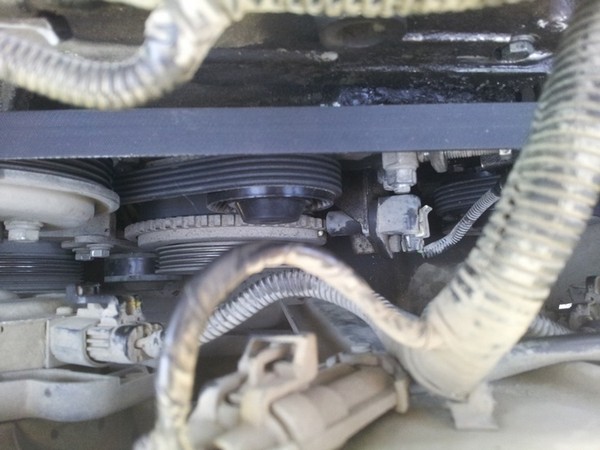

Совмещение меток ГРМ (коленвал)

Далее снимаем машину с домкрата и ставим на первую передачу. Теперь нам нужно снять распредвал. Но чтобы это сделать, сначала нужно снять звезду и разобраться с натяжителем цепи. Т.к. у меня стоит механический АНЦ ISAI и взвести его в исходное положение у меня не получилось, то пришлось его демонтировать (штатный гидравлический натяжитель придётся отжимать мощной отвёрткой для снятия звёздочки). Далее через одно из отверстий шестерни распредвала продеваем пластиковую стяжку и крепим шестерню к цепи, чтобы зубья шестерни не перескочили и не сбили настройку фаз газораспределительного механизма. После этого берём проволоку и привязываем (пока только страхуем) звездочку к верхнему замку капота (чтобы звёздочка с цепью сильно не провисла и цепь не вышла из зацепления со звездочкой масляного насоса). Теперь можно отогнуть краешек стопорной шайбы звёздочки (аккуратно используем небольшое зубило и молоток) и открутить болт.


Разблокированная стопорная шайба звёздочки

Будьте осторожнее, не уроните все эти шайбы с болтами в масляный поддон двигателя. Итак, звёздочка снята и зафиксирована проволокой за замок капота (см. фото).

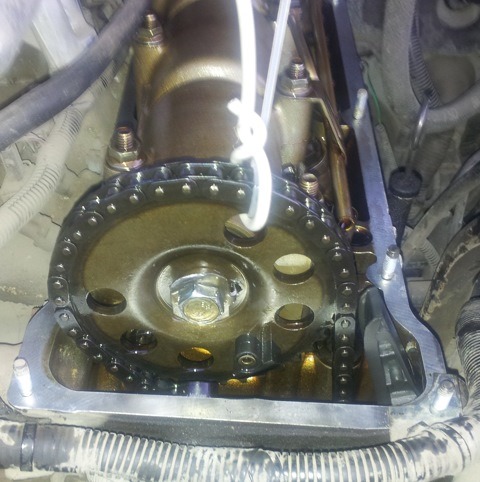

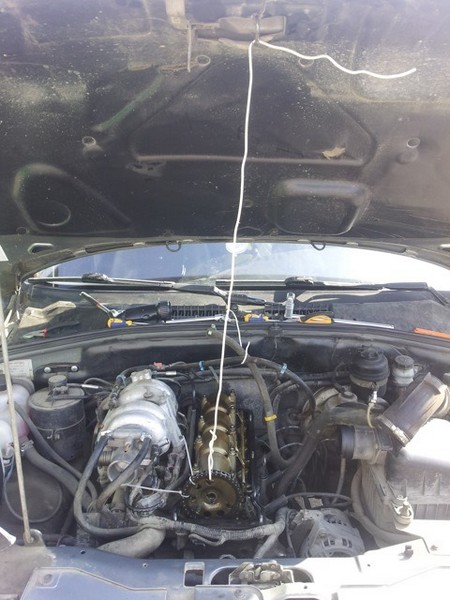

Привязывание звёздочки ГРМ

Кстати здесь заодно будет полезно проверить состояние успокоителя и башмака (хотя бы просто внешним осмотром). Теперь отворачиваем гайки крепления масляной рампы и снимаем её. После этого отворачиваем остальные гайки крепления корпуса распредвала и снимаем сам распредвал, осторожно, не проварачивая его внутри корпуса и не сбивая рокера со своих мест (чтобы потом не перепутать). Тут можно осмотреть РВ на предмет наличия возможных выработок и повреждений.

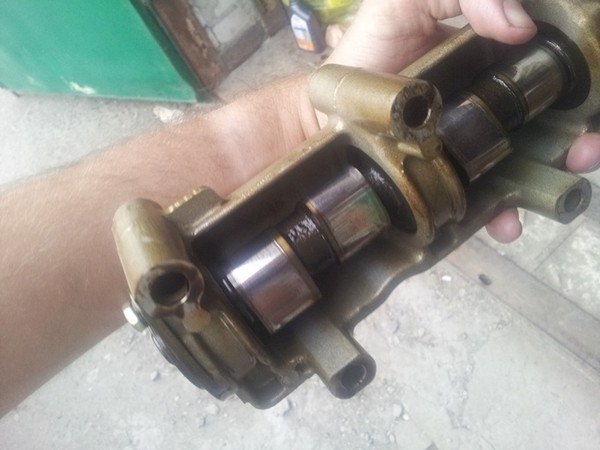

Снятие распредвала

Постарайтесь также, чтобы все рокера остались на своих местах, потому как потом их нужно будет поставить в том же порядке, в паре с теми же самыми гидроопорами.

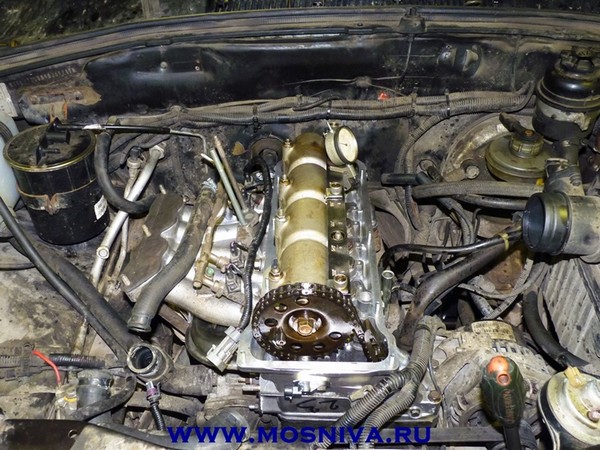

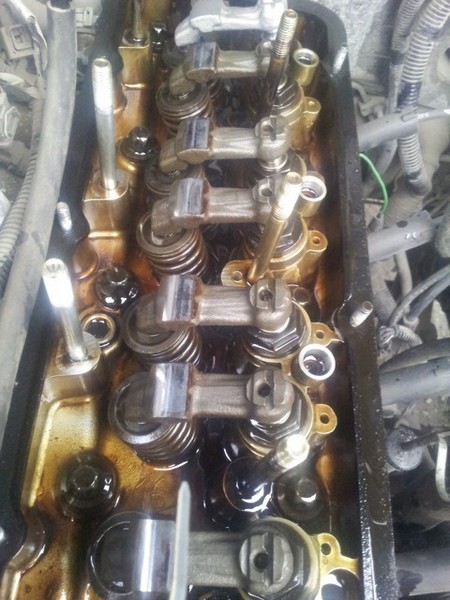

Вид без РВ

Теперь снимаем все рокера и вынимаем гидрокомпенсаторы из своих колодцев. Лучше всего подготовить восемь пронумерованных пакетиков и раскладывать всё по своим пакетам (рокер и ГК первого клапана в первый пакет, второго — во второй и т.п.). Кстати здесь лучше сразу осмотреть рокера на предмет наличия повреждений, может какой-нибудь придётся заменить.
ПРОМЫВКА

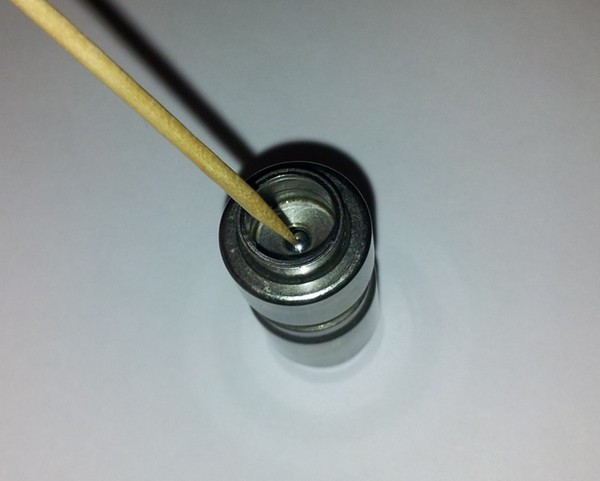

Теперь будем мыть. Но перед этим нужно ещё разобрать гидрики. В интернете так и не нашёл нормального фото полностью разобранной гидроопоры нового образца. Пришлось разбирать самому и фоткать на телефон. Итак, для начала определимся с применяемой терминологией.

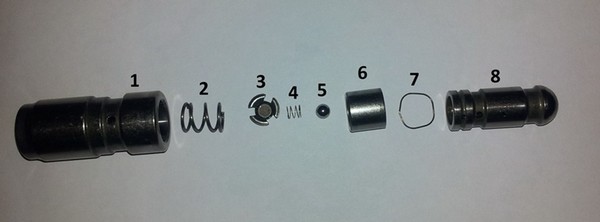

Разобранный ГК с обозначениями

1 — втулка плунжера; 2 — пружина плунжера; 3 — корпус клапана; 4 — пружина клапана; 5 — шарик; 6 — нижняя часть плунжерной пары; 7 — стопорное кольцо; 8 — верхняя часть плунжерной пары.
Именно до такого состояния нужно разбирать гидрики при промывке. Но сразу может не получиться их так разобрать. Всему виною стопорное кольцо, не дающее плунжеру полностью выскочить из втулки. Назначение этого кольца носит чисто транспортировочный характер и после первой разборки гидроопоры кольцо можно не устанавливать обратно (ничего в процессе работы двигателя не выскочит, не беспокойтесь). Чтобы разобрать компенсатор нужно проявить некую смекалку — втулку плунжера зажать в тисках, газовом ключе, пассатижах или просто банально в прорези гвоздодёра, а другим инструментом (я лично использовал кусачки) нужно тянуть за головку плунжера (пассатижи тут просто срывались). Но будьте осторожны, не переусердствуйте! Когда будете разбирать корпус клапана, не потеряйте клапанную пружинку, она очень маленькая! После разборки тщательно промываем все детали упомянутым выше очистителем типа Profoam 1000 (очень легко удаляет все масляные отложения). Обязательно нужно почистить седло шарика (фаску) от загрязнений. Это можно сделать зубочисткой. Также не лишним будет промывка масляной рампы. После очистителя рекомендуется сполоснуть детали обычной водой и хорошенько просушить. После этого собираем обратно гидрокомпенсаторы, зажимаем их в ладонь и давим большим пальцем на плунжер. Гидрик должен сжаться и вернуться в исходное положение без каких-либо заеданий. Это проверка на отсутствие заклинивания.
УСТАНОВКА ОБРАТНО
Теперь устанавливаем всё обратно. Но перед этим на всякий случай пробуем от руки покрутить колодца гидроопор. Исправленно закрученные колодца не должны откручиваться. Если откручиваются, то следует их закрутить моментом ~ 20 Н*м. После этого удаляем шприцом 2 или 5 мл (более толстый шприц просто не пролезет) остатки масла из колодцев гидроопор (при необходимости чистим тряпкой колодца от масляных отложений) и ставим гидрокомпенсаторы обратно на свои места (на те же самые, не спутайте). Вытаскиваем верхнюю и нижнюю часть плунжерной пары и наполняем свежим моторным маслом втулку плунжера. Теперь помещаем во втулку нижнюю часть плунжерной пары и осаживаем её вниз. Но сделать это нам не даёт несжимаемое масло. Вот здесь как раз и пригодятся зубочистки или жёсткая проволока (канцелярская скрепка) — т.е. мы берём и надавливаем на шарик клапана, одновременно погружая нижнюю часть плунжерной пары во втулку, пока не упрёмся в пружину плунжера.


Осаживание нижней части плунжерной пары

После, доливаем масло до краев и ставим верхнюю часть плунжерной пары. Проделываем эту процедуру со всеми гидрокомпенсаторами. После этого можно проверить гидроопоры, нажимая на них с усилием (проверка на продавливание). Исправный гидрик сразу не прожимается (зазоры в гидроопоре очень малы и вязкое масло под нагрузкой вытекает не так быстро), а начинает утопать только при приложении достаточного усилия в течение 15-30 секунд (смотря как жать). Тут можно проверить и по-другому — если все гидроопоры будут одинаково тяжело прожиматься, значит все нормально работают. Если же один или несколько компенсаторов будут прожиматься заметно легче других, то следует подумать об их замене. После гидрокомпенсаторов устанавливаем рокера, распредвал (но пока не закручиваем) и масляную рампу. Ставим звёздочку обратно на распредвал (отжимает гидронатяжитель, если он мешает), устанавливаем новую стопорную шайбу, прикручиваем болт, но пока не загибаем край стопорной шайбы. Теперь прикручиваем распредвал. Для этого используем динамометрический ключ и момент затяжки 20 Н*м. При этом соблюдаем определённую последовательность затяжки гаек (см. рисунок).


Порядок затягивания гаек корпуса распредвала

Ставим обратно натяжитель цепи и разряжаем его. Демонтируем стяжки и проволоку, фиксирующие звёздочку с цепью и крутим вывешенное переднее левое колесо на 5-ой передаче, проверяя правильно ли мы всё собрали, а также ещё разок контролируем совпадение меток ГРМ. Тут уточню — проверять метки нужно обязательно при натянутой ведущей ветви цепи (та, что успокоителем прижимается), ну и не путать метку ГРМ на звёздочке с другими отверстиями, коих там тоже хватает. После этого можно загнуть край стопорной шайбы здёздочки, обезопасив таким образом болт от случайного откручивания.


Стопорная шайба звёздочки с загнутым краем

Теперь, для облегчения пуска двигателя, желательно осадить гидрокомпенсаторы (чтобы закрыть клапана). Для этого, вставляем мощную отвёртку между гидриком и распредвалом и, опираясь на корпус распредвала, аккуратно и медленно давим на гидроопору в течение 30 секунд, пока она потихоньку не осядет в крайнее нижнее положение.


Осаживание гидрокомпенсаторов

Примечание: некоторые гидрокомпенсаторы могут не осаживаться, т.к. уже находятся в крайнем нижнем положении, т.е. кулачки распредвала их уже осадили.
Наконец? ставим обратно клапанную крышку (не забыв заменить прокладку на новую), подключаем демонтированные ранее шланги, подключаем аккумулятор и заводим двигатель. Небольшие стуки в первые минуты работы двигателя вполне допустимы (вдруг где воздух чуть скопился, масло не прокачалось и т.п.), но, как правило, с самого начала двигатель работает без нареканий.
Всем желаю удачной промывки! А чтобы меньше мыть, пользуйтесь качественными моторными маслами и меняйте их почаще (не реже, чем через каждые 10 000 км).
