Выкидной ключ и замена элемента питания в ключе зажигания Suzuki Grand Vitara 2

Содержание статьи:

0:37
  1. Замена элемента питания в ключе зажигания Suzuki Grand Vitara 2
  2. Выкидной ключ Suzuki Grand Vitara 2

1. Замена элемента питания в ключе зажигания Suzuki Grand Vitara 2

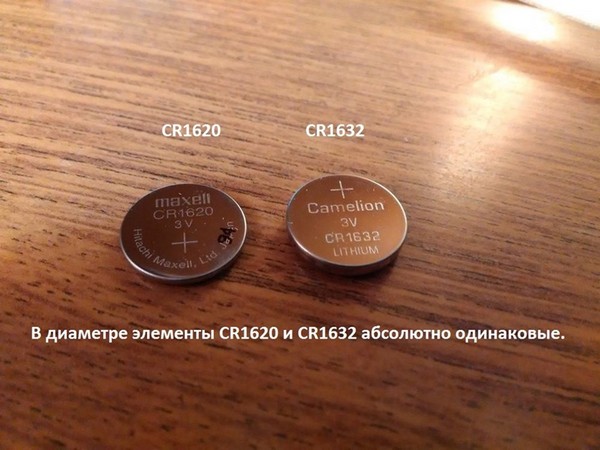

В Suzuki Grand Vitara нет отдельного брелока для отпирания/запирания замков, кнопки встроены в корпус ключа. Схема питается от одного литиевого элемента питания CR1620 напряжением 3В. Емкости элемента хватает на год-два, в зависимости от частоты пользования кнопками ключа. Сегодня покажу, как заменить разряженный элемент питания. Кроме того, в процессе замены выяснилось, что штатный элемент CR1620 можно заменить на более емкий CR1632, с которым срок работы элемента от замены до замены будет еще дольше. Данная процедура не требует каких-то специальных знаний и инструмента, выполняется буквально за пару минут. Процесс разборки ключа и замены элемента питания проиллюстрирован на фото ниже. Сборка — в обратном порядке.

0:1607

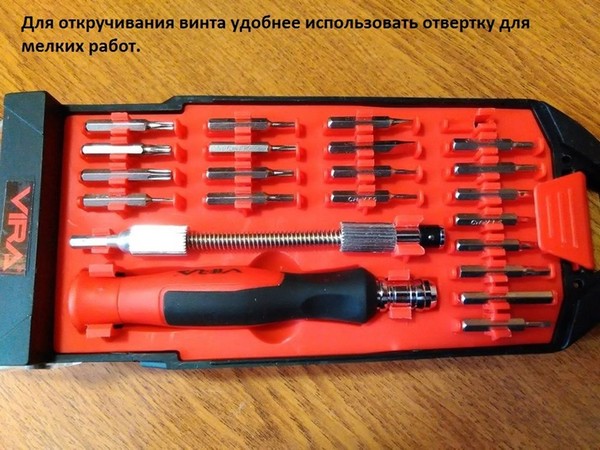

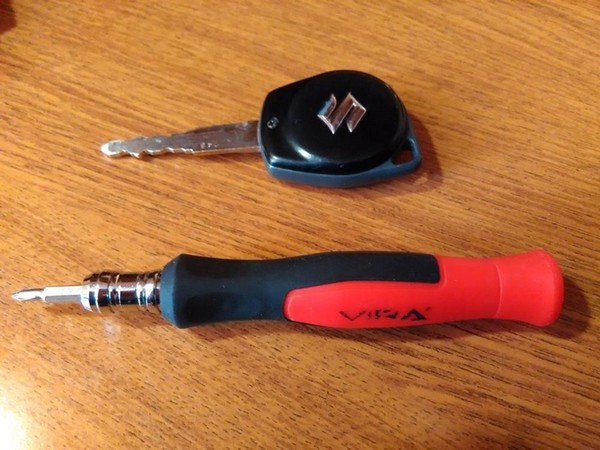

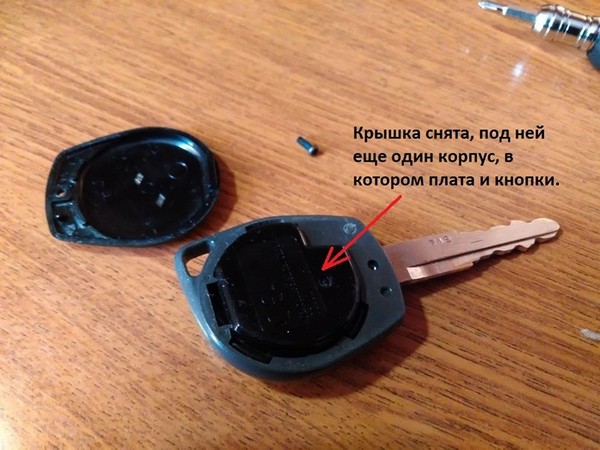

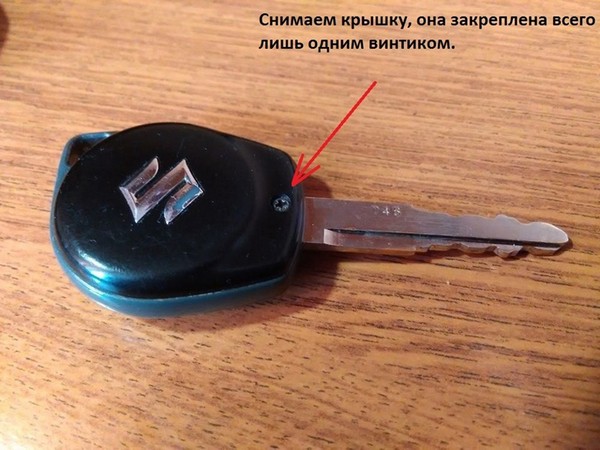

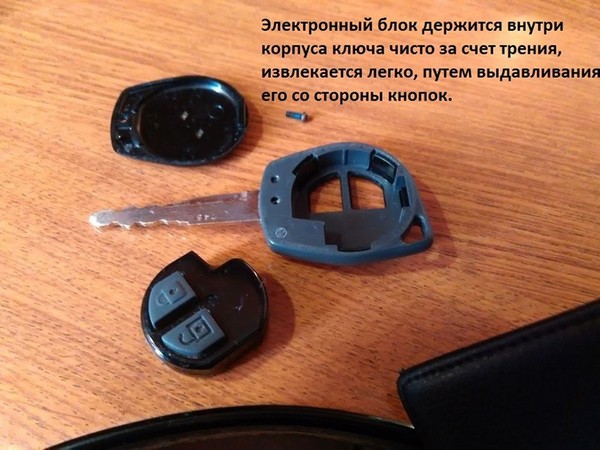

Замена элемента питания в ключе зажигания Suzuki Grand Vitara 2

1:2112




2:504


3:1009


4:1514


5:2019




6:504


7:1009


8:1514


9:2019




10:504


11:1009


12:1514


13:2019



Собираем ключ в обратном порядке. Все, элемент питания заменен.

13:118

2. Выкидной ключ Suzuki Grand Vitara 2

Выкидной ключ был приобретён на алиэкспрессе за 8$ и вот после месяца ожидания был получен и собран. Не сразу понял, где спрятан чип, но, все-таки, нашел его.

13:459

Выкидной ключ Suzuki Grand Vitara 2

14:964

Вот так выглядит новый, пока ещё пустой ключ в разборе, с оговоркой на то, что нет пружинки.
Когда раскручивал ключ — выскочила и найти уже не смог, так что будьте внимательнее.

14:1288


15:1793

Выточил лезвие ключа (300р.). Т.к. угловой ключ не влезал в станок мастера, необходимо вытащить маленький штырёк в угловой части нового ключа, и таким образом ключ временно станет прямым.

15:2132



Угол чипа воткнул между внутренними стенками ключа, в принципе он расперся, и крепко встал, но на всякий случай отрезал узенькую полоску двустороннего скотча, приклеил к корпусу, а на него уже сверху поставил чип.

15:391


16:896

Здесь начались трудности из-за того, что потерял родную пружинку.
Вначале нашел примерно подходящую, отогнул усик вставил его в паз (картинка 2) и закрыл 2ой уже заправленной содержимым крышкой, проворачивая её на 360гр. против часовой стрелки, чтобы придать "заряд" пружинке.

16:1398

Вот результат

16:1427


17:1932


18:2437




19:504

По краям буквы S капнул небольшое количество суперклея — чтобы держалось, но и в случае если потребуется открыть содержимое ключа снова — можно было аккуратно её демонтировать.
Минусы:

19:848

· корпус ключа мог бы быть поменьше

19:916

· скорость выкидывания ключа не совсем молниеносная (хотя, возможно, эта проблема именно у меня т.к. ставил не родную пружинку.)

19:1151

Материал пластика ключа приятно лежит в руке и в целом результатом доволен.

19:1293

https://www.drive2.ru/l/6565758/

19:1329

https://www.drive2.ru/l/8849604/

19:1365
