ГБЦ ВАЗ 2114, 2113, 2115

Содержание статьи:

0:37
  1. Ремонт ГБЦ ВАЗ 2114, 2113, 2115
  2. Сборка ГБЦ ВАЗ 2114, 2113, 2115
  3. Расточка ГБЦ ВАЗ 2114, 2113, 2115
  4. Замена прокладки ГБЦ ВАЗ 2114, 2113, 2115

1. Ремонт ГБЦ ВАЗ 2114, 2113, 2115

Сначала заметил подергивания, а потом и вовсе белый дым из глушителя "ну все думаю приехали", открываю капот, заглядываю, пропал антифриз грамм 100-200, хорошо, что до дома осталось пару километров, доехал потихоньку. Итог — прогорела прокладка ГБЦ. Слил оставшийся антифриз его было 2,5 -ой литра, все остальное ушло в масло.

0:899

На замену:

0:921

— прокладка ГБЦ

0:954

— прокладка коллектора

0:1001

— прокладка клапанной крышки

0:1059

— прокладка поддона

0:1100

— по случаю менять сальники клапанов

0:1172

— так же сальник распредвала

0:1229

— ремень ГРМ

0:1256

Ремонт ГБЦ ВАЗ 2114, 2113, 2115

1:1761

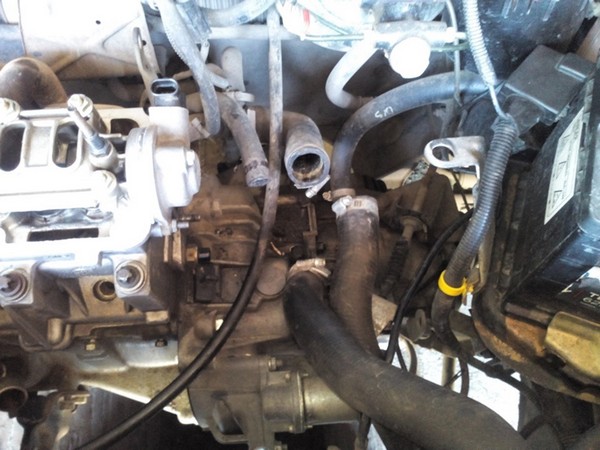

снимаем все

1:1786

2:2291



чтобы не чего не мешало

2:45

3:550

когда будем доставать отводим паука

3:620

4:1125

все складываем что б не мешалось

4:1188

5:1693

состояние сапуна

5:1728

6:2233

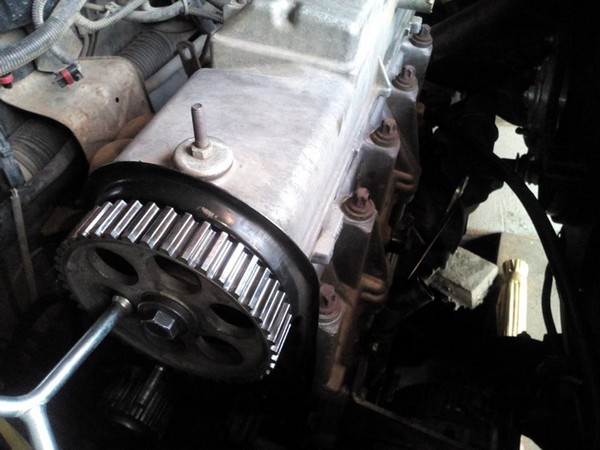

откручиваем шкив

6:34

7:539

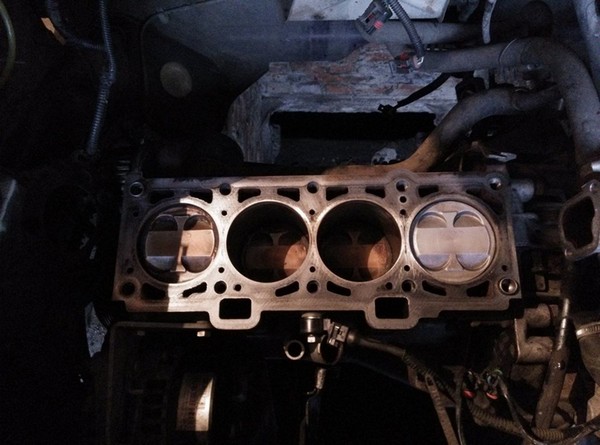

сняли голову, прогорело на 4-ом цилиндре, заметно как антифриз вымыл поршень, белый и блестящий

7:715

8:1220

виновник

8:1240

9:1745

новый наборчик

9:1776

10:2281



теперь все отмываем

10:39

11:544

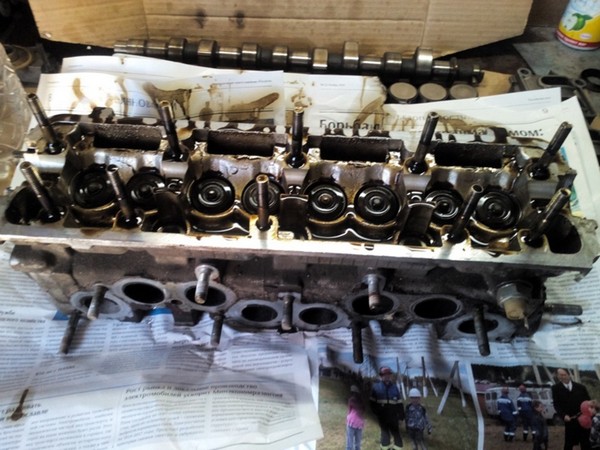

последствия антифриза смешанного с маслом

11:626

12:1131

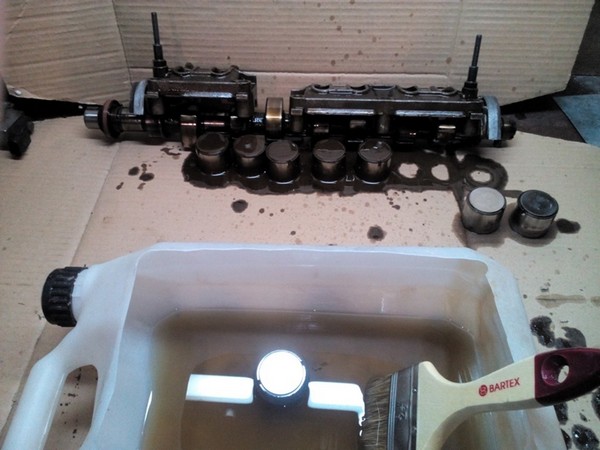

моем

12:1143

13:1648

и тут все моем

13:1677

14:2182



моем соляркой и бензином калошей

14:63

15:568

как-то так

15:590

Голову пришлось точить, на месте где прогорела прокладка, не много есть повреждения, но её не повело.

15:777

Продолжаем работы, забрал голову после шлифовки, теперь все отмыть и продуть от стружки, рассухарили клапана, сняли сальники клапанов, отмыл, будем после работы собирать и ставить.

15:1110

16:1615

перед рассухариванием клапанов

16:1677

17:2182

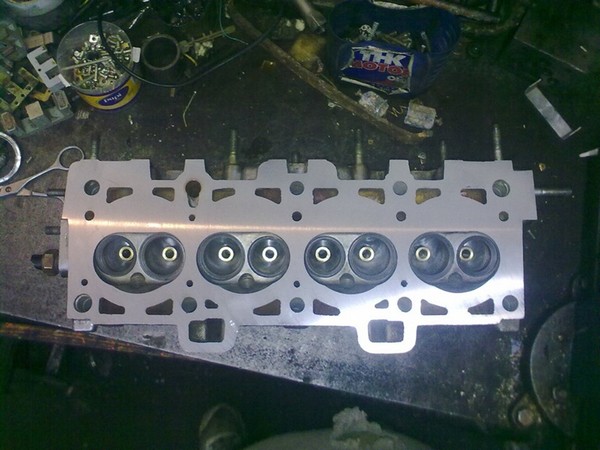

итог шлифовки

17:28

2. Сборка ГБЦ ВАЗ 2114, 2113, 2115

Вот и собрали мы ГБЦ, ох и не простое это дело, для новичка. Поменял все, что можно в ГБЦ, поставили, затянули, ну а дальше процесс сборки пошел полным ходом, но спешить не надо было. После сборки первый запуск и неудача настигла меня на хорошую сумму: покупка корпуса масло насоса, а причиной тому было не внимательность при сборке, демпфер был одет неправильно, точнее не посажен на своё место, получилось, что при запуске он мне обломал крепление датчика коленчатого вала, в итоге был куплен демпфер, корпус масло насоса, прокладка. Собрал, поменял - все на своих местах. И вот запуск, все отлично, двигатель шепчет, спустя какое-то время 5-10 минут, двигатель резко глохнет и не заводиться. Я был в бешенстве. Нашел причину на следующий день. Причиной этого было не закрепленный на хомут провод датчика коленвала и в итоге он опалился об коллектор. Провода переделал. Все работает и наконец-то выехал из гаража. Фото мало было, занят был сборкой.

17:1794

Сборка ГБЦ ВАЗ 2114, 2113, 2115

18:2299



Собранная ГБЦ уже с отрегулированными клапанами

18:92

19:597

термостат ставил на место

19:648

20:1153

прикручиваем коллектора

20:1202

21:1707

Вот такой новый ремень

21:1752

22:2257



Демпфер

22:17

23:522

Крышка клапанов

23:555

3. Расточка ГБЦ ВАЗ 2114, 2113, 2115

24:1118

У меня уже давно лежала в нз восьмёрошная головка в сборе. В планах расточить каналы впуска 33мм, а выпуска 30мм. Клапана будут штатного размера, только облегчённые (Т-образные), с каждого клапана снято по 17 грамм. Они, кстати, уже готовы. Из шаровых опор сделали фрезы 28-30-31-33мм.Режут они очень даже хорошо. В ближайшее время куплю бронзовые направляющие, остальное всё есть. Увидим, что получится. ГБЦ уже начал растачивать.
В общем, вот что получается.

24:1937

25:2442



26:504

27:1009

28:1514

Я писал, что буду устанавливать самодельные Т-образные клапана, но пришлось устанавливать новые из магазина. В итоге поехал закупаться запчастями для ГБЦ и взял себе новые клапана. Практически ничем они не отличаются от предыдущих, что сделали мы сами. В общем, были куплены бронзовые направляющие, осаженные пружины, правда prosport, но о них ничего плохого я не слышал и Т-образные клапана. Найдены у знакомого сухарики, тарелки и маслосъёмные колпачки.

28:2340



29:504

30:1009

Забыл сказать, что при рассверливании третьего впускного канала, вскрылся масляный канал.
В следствие чего я его завтулил бронзовой трубкой.

30:1272

31:1777

32:2282



33:504

После того, как запрессовал втулку, просверлил в ней отверстие, для подвода масла к шейкам распредвала.

33:696

34:1201

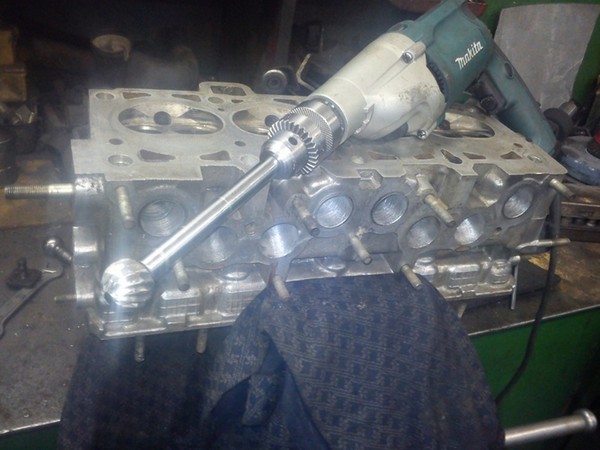

Кстати после прохождения шарошками по каналам, я их ошкурил вот таким способом. На сверло надел шланг, а на шланг намотал шкурку и затянул хомутом.

34:1472

35:1977

и вот что получилось.

35:2019



36:504

Далее, положил головку под печку, что б она нагрелась, а направляющие в морозилку.

36:656

37:1161

Была сделана оправка, из латуни, что б запрессовывать втулки. Большого труда это не составило.

37:1336

38:1841

Прежде чем притирать клапана, пришлось пройтись по сёдлам развёртками. Всё это очень даже легко, но обязательно при запрессовки новых направляющих.

38:2116



39:504

Затем пошла притирка клапанов. После этого, перед сборкой ГБЦ, я отвёз её на шлифовку, где мне её прошли на фрезерном станке.

39:733

40:1238

41:1743

Пришло время сборки. Установил маслосъёмники, тарелки, пружины и засухарил клапана. В итоге, головка была собрана за небольшое время. Ну, и соответственно, была проверка на герметичность клапанов. И она прошла успешно.

41:2144



42:504

43:1009

44:1514

4. Замена прокладки ГБЦ ВАЗ 2114, 2113, 2115

Ну вот и собрал я свое Супер-Автошное 16ти-кнопочное корытце. Ремонт, в общем-то не был настолько сложен как мне казалось перед его началом. Самой страшной проблемой для меня был впускной коллектор, который стоит сверху всего остального, что мне нужно снять. А избавиться от него нам не позволяет дефицит свободного подкапотного пространства. Как оказалось, позже, открученная задняя подушка двигателя с легкостью решает эту проблему.

44:2381



Замена прокладки ГБЦ ВАЗ 2114, 2113, 2115

45:504

После того как мы ее открутим, мотор завалится назад и у нас появится куча необходимого нам пространства. Делать это в одиночку я не рискнул, и правильно сделал! Когда я откручивал подушку, сверху мотор придерживал мой дружище, иначе бы мотор завалился очень резко, и неизвестно что бы из этого всего вышло. Так же, прежде чем открутить подушку, надо снять все мешающее нам навесное оборудование. К примеру, снять термостат, отсоединить карданчик кулисы КПП, снять дроссель, в общем снять все, что нам нужно будет снимать, пробираясь к самой прокладке, сделать все, чтобы остаться в конечном счете один на один с впускным коллектором.
После снятия "основной помехи" видим перед собой клапанную крышку.

45:1781

46:2286



Она у нас держится на 15ти болтах. После ее снятия будем снимать саму голову. Снимаем, видим вот че:

46:180

47:685

48:1190

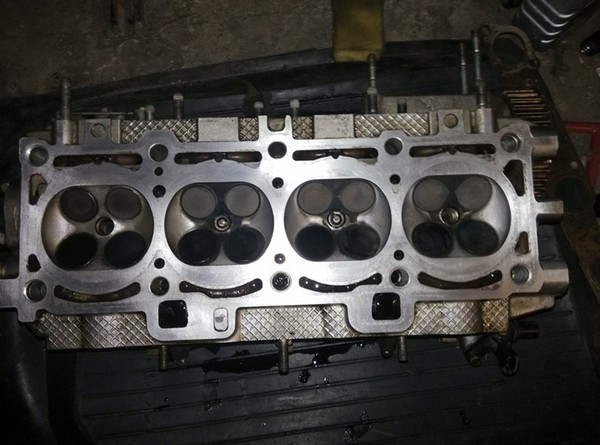

Ничего особенного. Ну подумаешь, - антифриз в проточках. Я ожидал увидеть кошмар, после которого не смогу спать. На голове тоже ничего интересного не было.

48:1474

49:1979

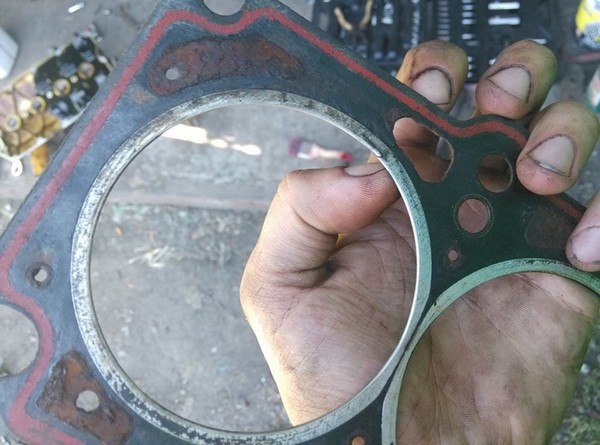

Но оно, конечно, и к лучшему. Исследуем саму прокладку, виновницу сего торжества:

49:2129



50:504

51:1009

52:1514

Вот, собственно, из-за чего все беды у меня…
Купил ей на замену вот что:

52:1647

53:2152



Приоро-прокладка

53:34

Это прокладка с Приоры. Если немного подробнее — 2 листа железа скрепленные между собой. Эта уже не прогорит и не треснет, будет ходить вечно, если конечно собрать все правильно.
А что бы собрать все правильно, я купил вот что:

53:448

54:953

Щелчковый динамометрический ключ

54:1019

Начинаем собирать. Перво-наперво убираем остатки старой прокладки и натираем собираемые в кучу поверхности до блеска.

54:1240

55:1745

56:2250



Голову трем с двух сторон:

56:50

57:555

Накидываем прокладку на блок, сверху ГБЦ кидаем и начинаем закручивать потихоньку. На динамометрическом ключе выставляем нужное нам усилие и тянем до щелчка вот в такой последовательности:

57:907

58:1412

Скан из мурзилки по 2112

58:1456

Ждем 20 минут и доворачиваем болты на 90 градусов в той же последовательности. Далее еще 20 минут, и еще один доворот на 90 градусов.
Ну а далее уже проводим сборку мотора в обратной последовательности.

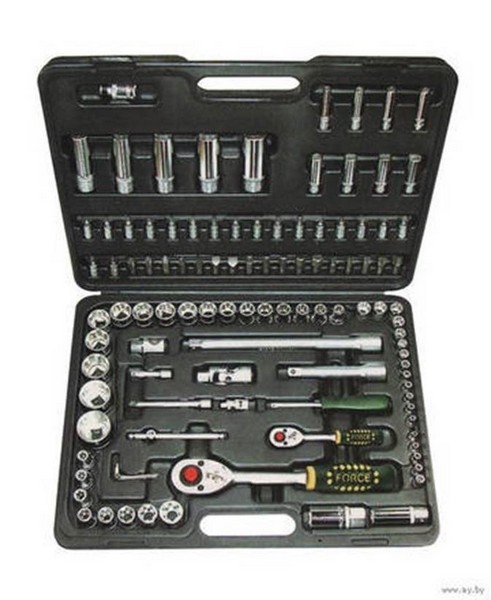

В ремонте очень сильно помог вот такой набор:

58:1904

59:2409



Без него там и делать нечего, я бы так сказал. Есть такие головки, называемые "Е"-шками, их еще звездочками называют, так вот клапанную крышку и саму головку можно открутить только ими.

59:335

В самом начале я писал, мол радости не было после сборки.) Все это из-за дыма, который пер из выхлопной. Так еще и после первого дня покатушек ушло немного масла и антифриза. Первые мои мысли были: "Что-то я не то наремонтировал…" Выкрутил я свечи, а они все черные! Чувства были смешанные, и зло и отчаяние. В голову пришла мысль померить компрессию. Замер входил в мои планы сразу после ремонта, мало ли что. Когда диагност выкрутил свечи, они были белоснежные, все 4! Как-будто их только что закрутили. Компрессия оказалась по 15 очков в каждом цилиндре. На первый день я проехал около 20км, и дым не прекратился, на второй день проехал около 50км и дым из выхлопной идти перестал. Не знаю, что ей нужно было.

59:1607
