Замена корпуса бокового зеркала на Suzuki Grand Vitara 2

Необходимые материалы:

0:45

1. Новое левое боковое зеркало заднего вида в сборе.
Каталожный номер: 84702-65J30-ZCW, где последние заглавные английские буквы обозначают цвет съёмной части корпуса зеркала. Цена 4900 рублей.

0:392

2. Съёмные хромированные части корпуса боковых зеркал заднего вида с LED поворотниками. Цена 4500 рублей.

0:581

3. Ключи рожковые необходимого размера.

0:656

4. Отвёртки.

0:680

5. Проволока жёсткая, для проведения провода через корпус зеркала.

0:804

6. Паяльник с необходимыми атрибутами

0:876

7. Термотрубка для изоляции соединения проводов.

0:968

Никто не застрахован от форс-мажорных обстоятельств. Вот и меня постигла участь замены левого бокового зеркала заднего вида. Камень в диаметре около 1,5 см "прилетел" в корпус зеркала от самосвала, двигавшегося по встречной полосе на скорости 100 — 110 км/ч (беспредельный водила. Заметил дефект не сразу, позже, когда ставил машину в гараж.

0:1584

Замена корпуса бокового зеркала на Suzuki Grand Vitara 2

1:2089



Дефект общим планом

1:39


2:544

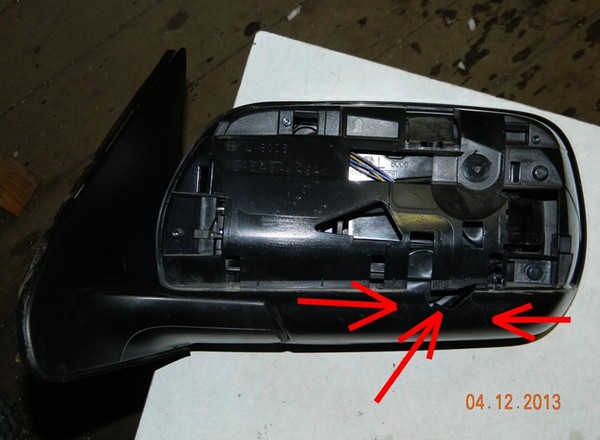

Отверстие в корпусе крупным планом

2:612


3:1117

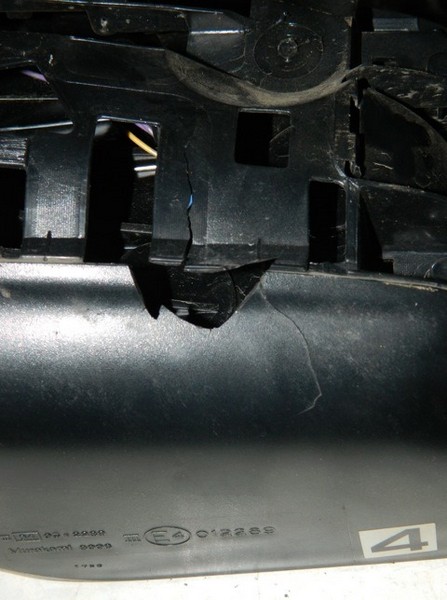

Дефект под снимаемой частью корпуса

3:1187


4:1692

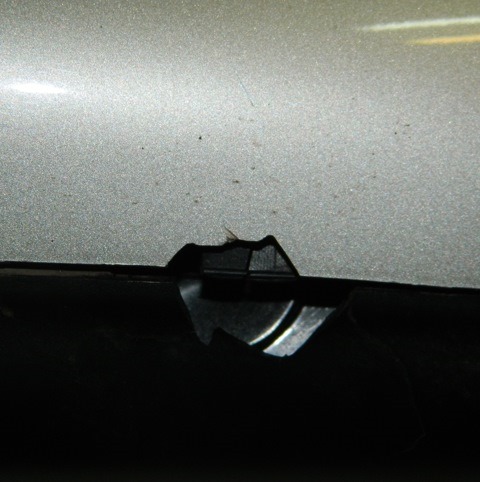

Дефект под снимаемой частью корпуса крупным планом

4:1790

В печали "облазил" все интернет-магазины запчастей и разборок Suzuki. Цена за новое зеркало в сборе не порадовала, как, впрочем, и с разборок. Случайно наткнулся на новое в сборе зеркало по приемлемой цене (цвет снимаемой части корпуса был синим, хотя меня это мало интересовало, главное цена. и заказал. Прислали фото высокого разрешения товара с разных ракурсов (около10-12 фото., подтвердил заказ. Добавил 500 рублей за обрешётку (в самом интернет-магазине. Оплатил через банк и уже в тот же день отправили товар. Через 2-е недели транспортной компанией доставили предмет моего ожидания. Обрешётка деревянная (скреплена не на гвозди, а с помощью саморезов. плотно прилегала к коробке. Внутри коробки зеркало в сборе лежало плотненько и упаковано в "пупырчатый" полиэтиленовый материал в 4-5 слоёв. На самом корпусе не имелось ни одного дефекта в виде сколов, царапин. Я был просто в шоке оперативностью, реагированием на вопросы и честностью интернет-магазина (Сколько заказывал из интернета товары, а такого ещё не встречал ни разу….

4:3662




5:504

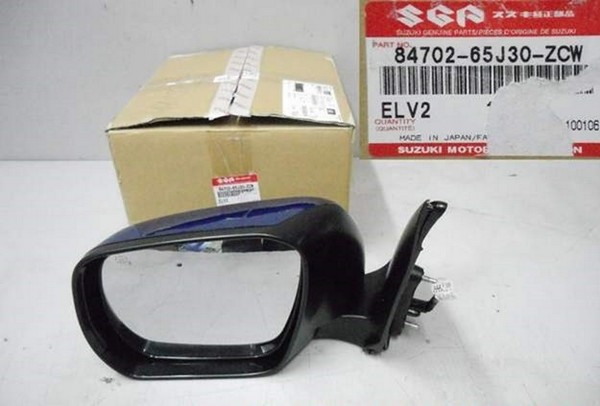

Новое зеркало в сборе, правда со снимаемой частью корпуса синего цвета. Главное нашёл дешевле.

5:680

Демонтаж корпуса бокового зеркала

5:749

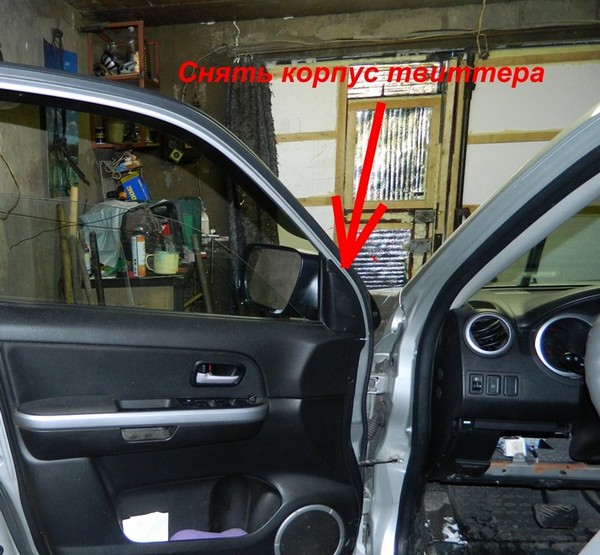

Снимаем корпус твиттера, для доступа к месту крепления корпуса зеркала.

5:884


6:1389

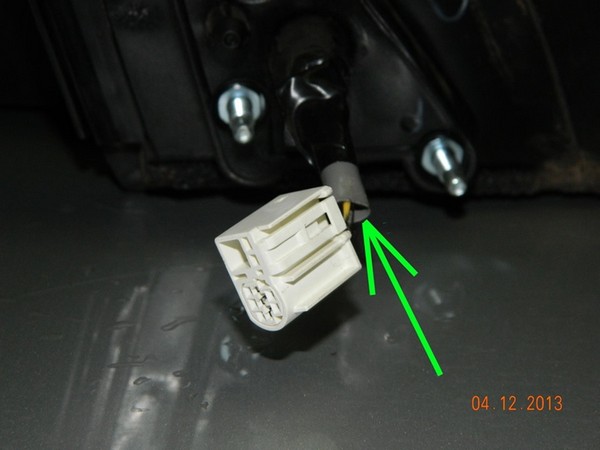

Откручиваем гайки, их три штуки. Отсоединяем разъём проводов. Снимаем зеркало.

6:1536


7:2041



Устанавливаем новое зеркало в сборе, закручиваем гайки, подключаем разъём.

7:140

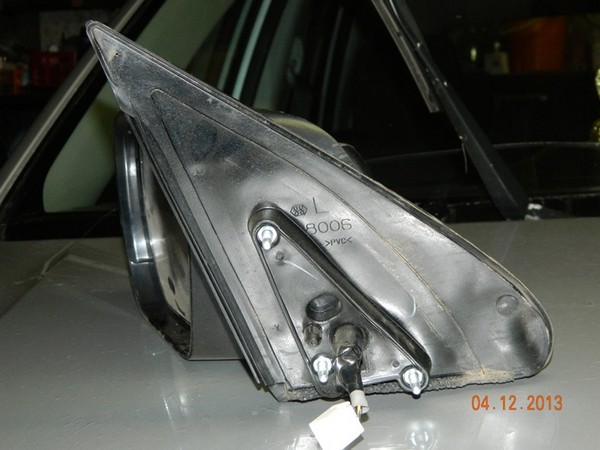

С корпуса демонтируем её съёмную часть.

7:216


8:721

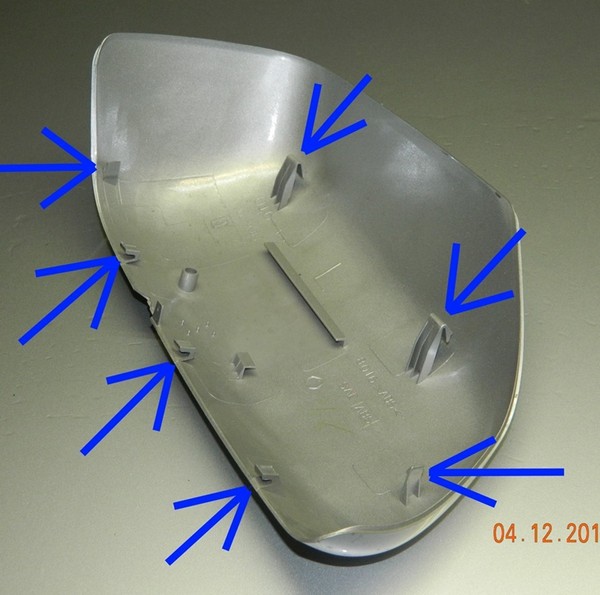

Места крепления съёмной части к корпусу зеркала.

8:814

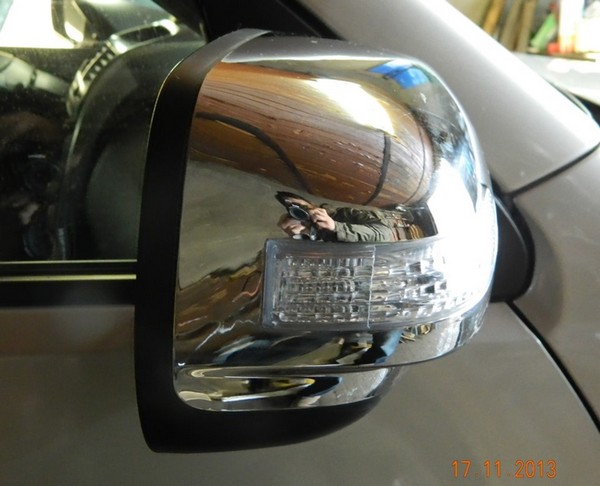

Установка хромированной снимаемой части корпуса бокового зеркала.

8:943

Задолго был куплен данный комплект (производство Тайвань, очень качественные., но на их установку не хватало времени. Вот и нашёлся повод, так сказать, "пристроить" данные элементы тюнинга.

8:1290


9:1795

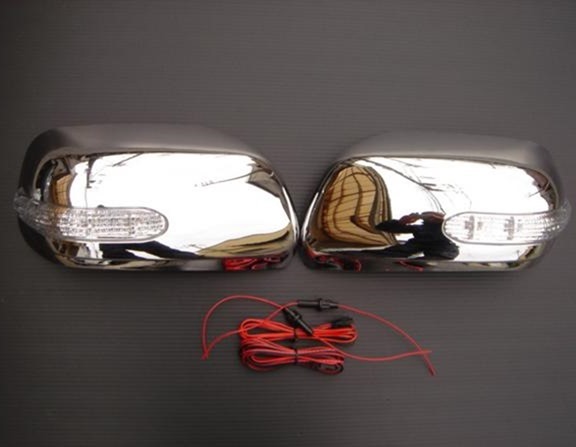

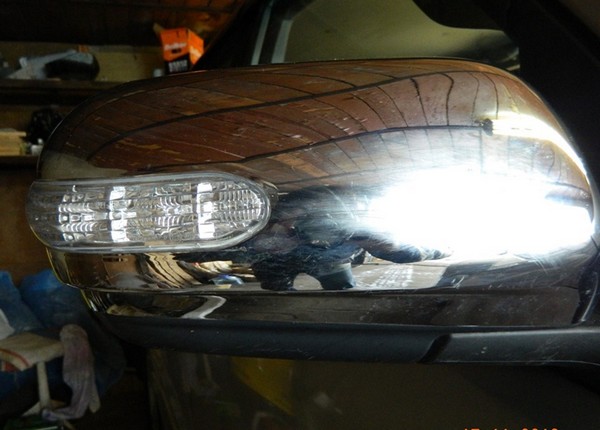

Съёмные хромированные части корпуса боковых зеркал заднего вида с LED повороротниками

9:1956

Снять изоленту с трубки, через которые идут провода от обогревателя зеркала (провода заканчиваются разъёмом.

9:2160





9:9


10:514



10:524

Вставляем в данную трубочку металлическую проволоку…

10:628


11:1133


12:1638

Вставляем металлическую проволоку в трубочку

12:1726

Проводим металлическую проволоку через корпус зеркала и выводим её наружу. Цепляем провода, идущие от новой хромированной съёмной части корпуса зеркала и вытягиваем проволоку со стороны трубочки (куда вставляли ранее.

12:2132



Таким образом выводим провода через ту самую трубку к другим проводам с разъёмом. Аккуратно фиксируем изолентой место выхода проводов. Далее с помощью паяльника соединяем провод LED поворотника к проводу с предохранителем и удлиняем его. На места соединения проводов устанавливаем термотрубки, воздействуем теплом (зажигалка. пока плотно не станет прилегать к месту соединения.
Для дальнейшего подключения к "питанию" LED поворотника необходимо снять обшивку передней двери.

12:874

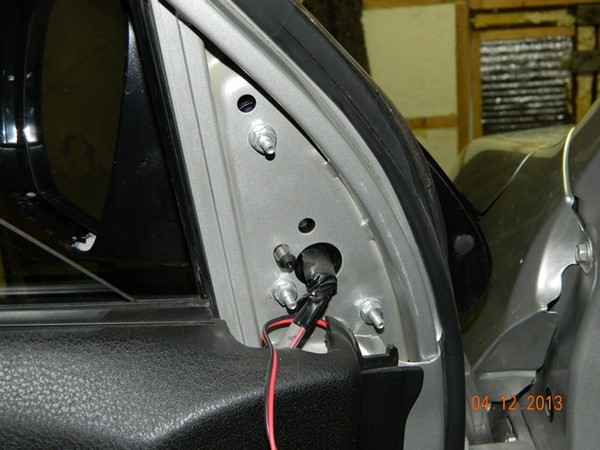

С помощью металлического проводника (проволоки., протянутого через резиновую гофру (со стороны разъёма к корпусу двери до внутреннего пространства двери., выводим провод LED поворотника к разъёму. Через отверстия в разъёме

12:1284


13:1789

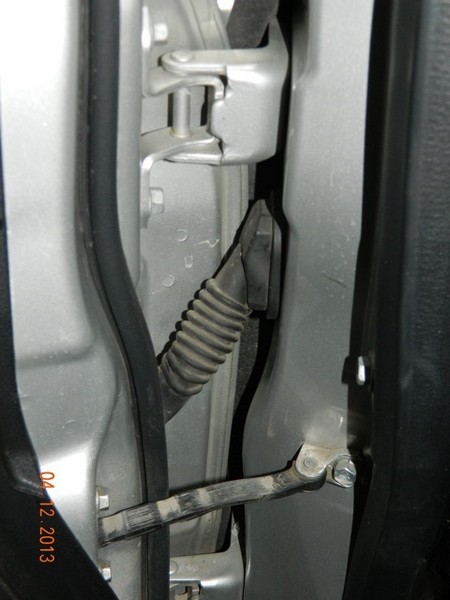

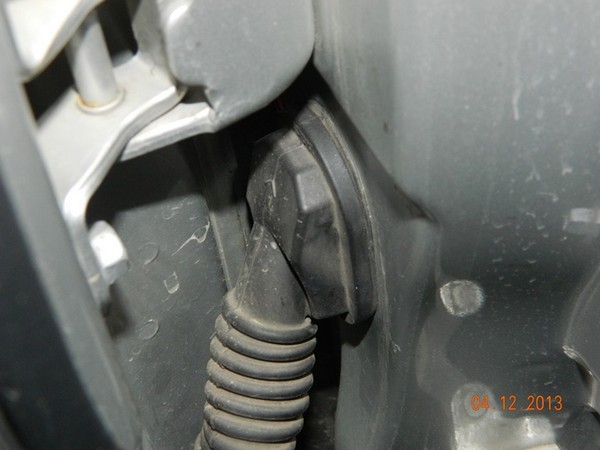

Резиновая гофра с проводами внутри, идущая от двери к корпусу авто с разъёмом

13:1934


14:2439



Место расположения гофры с разъёмами на корпусе автомобиля

14:112


15:617

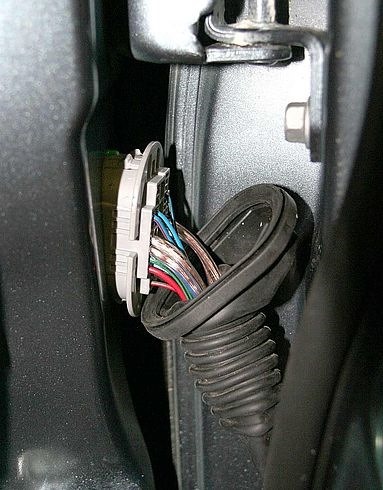

Фото не моё. Снятая резиновая гофра с разъёмами. В гофру проводится металлическая проволока, далее протаскиваем во внутрь двери; фиксируется провод поворотника и вытягивается обратно (со стороны разъёмов.

15:997

Для дальнейшей скрытой прокладки провода LED поворотника необходимо снять разъёмы с корпуса авто.

15:1179


16:1684

четыре защелки — 2 сверху и 2 снизу. нажимать тоненькой отверточкой внутрь и вытянуть. Фото не моё.

16:1866

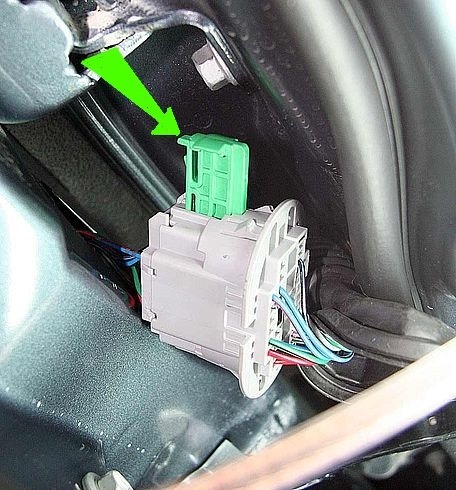

Далее снимаем разъёмы, предварительно вытащив зелёный фиксатор.

16:1988



16:1998




17:503



17:513

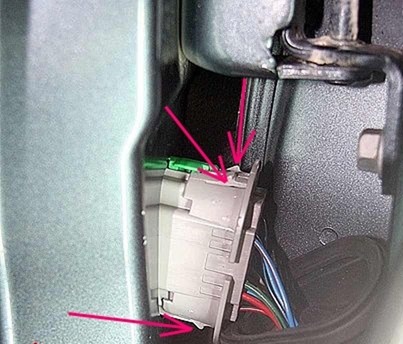

Вытянуть фиксатор, для разъединения разъёмов. Фото не моё.

17:623

Проводим провод от LED поворотника через свободные отверстия в разъёме (благо провода тоненькие., ведём к поворотникам на крыльях (естественно под крыльями. и запитываемся от них же. Аналогично устанавливаем зеркало в сборе с другой стороны.
Радуемся самостоятельно выполненной работе.

17:1150


18:1655

Вид спереди

18:1680


19:2185



Вид сбоку

19:20


20:525

Вид сверху

20:548
