Питание видеорегистратора от плафона для Honda Accord 7

Уже давно надоел мне шнурок питания регистратора от прикуривателя перед глазами, наконец выделил время заняться этим вопросом. Схему организации питания выбрал на основе микрика NY7805C, это интегральный стабилизатор напруги, так называемая "кренка", аналоги — КРЕН5А, КРЕН5В, К (Р) 142ЕН5А (В), LM7805C в любом магазине радиодеталей, цена вопроса 15 рублей. На прошлой машине 5 лет эта схема отработала без нареканий. Один минус, необходим отвод тепла, но об этом позже.

0:834

Сохранить в Альбом

0:872

Питание видеорегистратора от плафона для Honda Accord 7

1:1377

Подключение стабилизатора

1:1430

Питание решил сделать не зависимым от зажигания:

1:1523

Плюсы:

1:1538

1. Простота подключения.
2. Нет скачков напруги, при запуске или глушении авто, регистратор пишет (удобно на заправке).
3. Возможность постоянной записи (удобно на парковках, во дворах и т.д.).

1:1885

Минусы:

1:1902

1. Необходимость вручную включать и выключать запись.
2. Есть шанс высадить батарею, при длительной парковке и плохой памяти).

1:2134

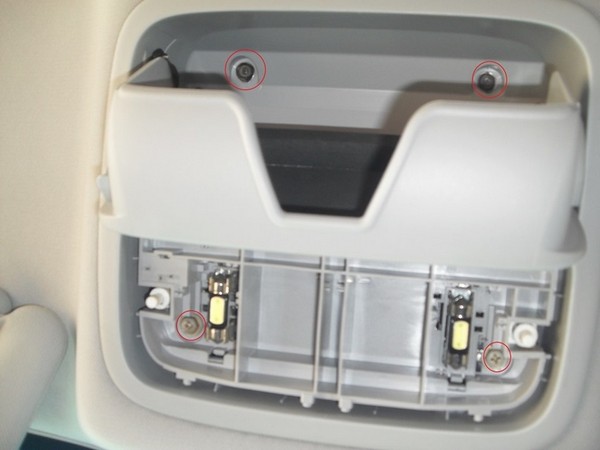

Первым делом снимаем плафон, тут нам пригодится головка на 8 с карданчиком. Удивило крепление, на Toyota на защёлках такие вещи держатся, подход honda понравился.

1:287

2:792

Крепление плафона

2:829

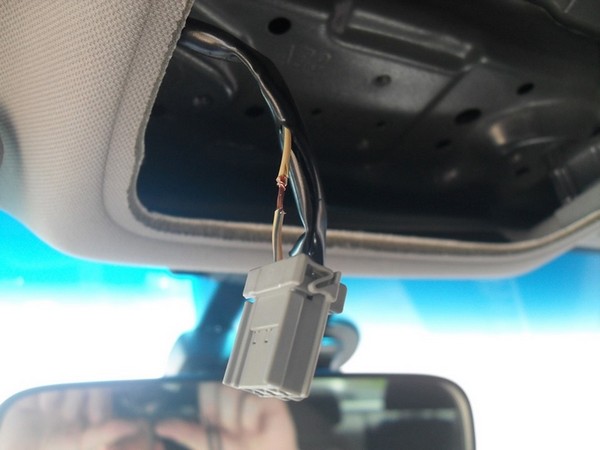

В моей комплектации к плафону подходит только один разъём, с одним проводом +12в, земля организована проушиной крепления плафона к кузову. Именно от этого провода и запитаем "кренку".

2:1164

3:1669

+12в

3:1678

Теперь перейдём к самому стабилизатору, видел, как люди в отчётах прячут китайские адаптеры в прикуриватель под потолком, дрожь пробирает, у самого 2 таких дым пускали))). Как я писал ранее, для корректной работы "кренки", необходим отвод тепла, подойдёт любая металлическая пластина минимум 2 кв.см., но лучше алюминиевый или медный радиатор (например, от мат. платы). К нему тыльной стороной прикручиваем сам стабилизатор, желательно купить вместе с "кренкой" разъём "мама" к ней (5 руб.). Это упростит ремонт в случае если микрик по каким-то причинам сдохнет).

3:2691



4:504

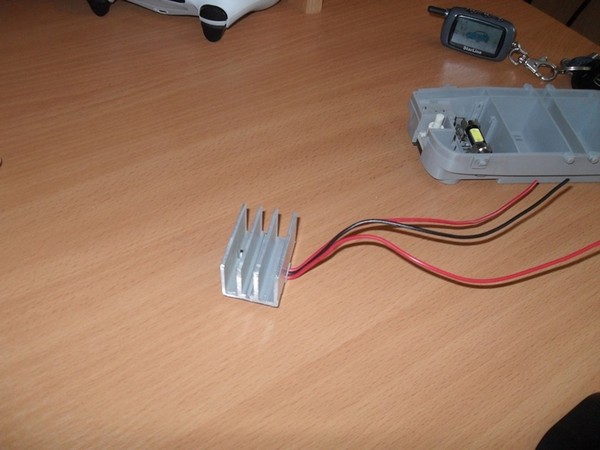

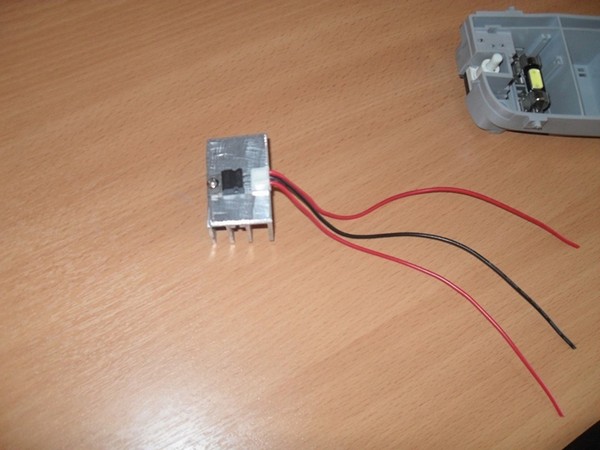

Сам стабилизатор

4:539

5:1044

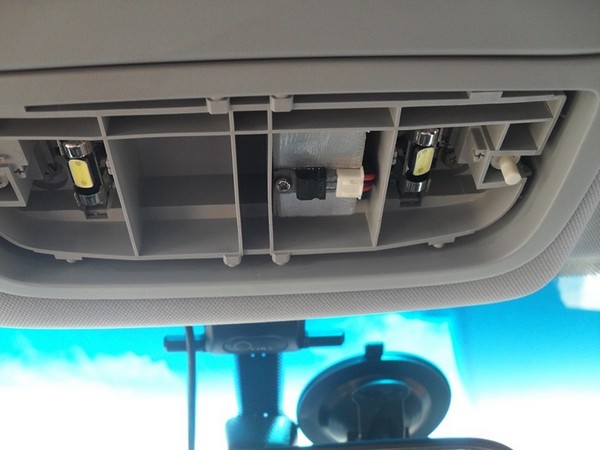

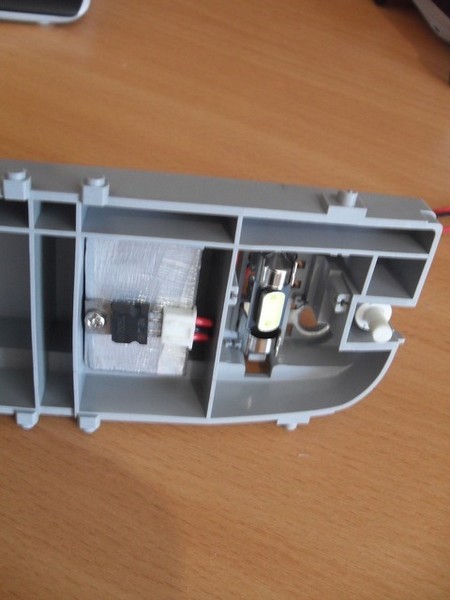

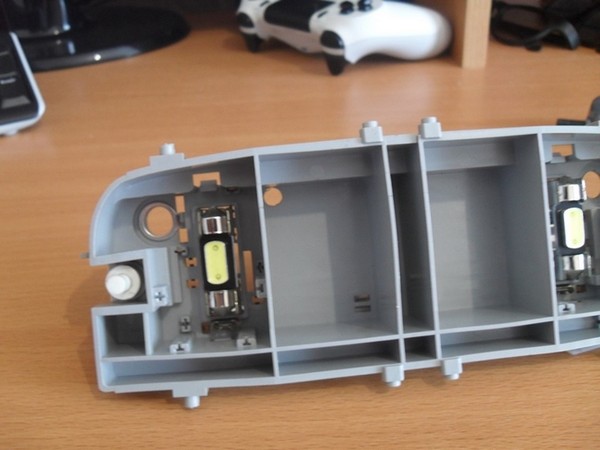

В плафоне я обнаружил два свободных кармана, видимо под люк в более дорогих моделях, в один из них я и поместил стабилизатор, так же просверлив в нём отверстие для проводов. Пришлось немного доработать радиатор, но зато встал как там и был.

5:1482

6:1987

7:2492

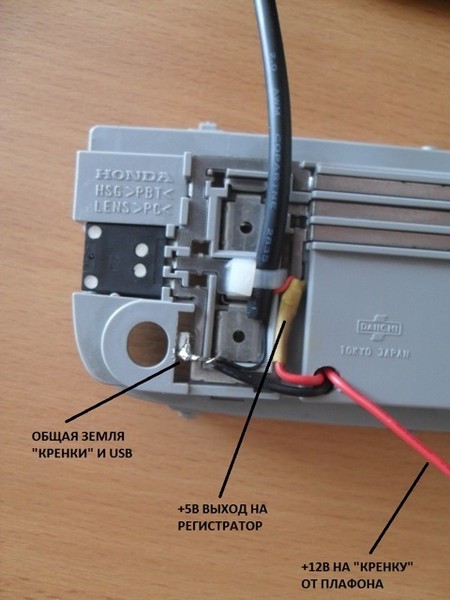

Далее режем USB шнур, в нём нам будут нужны плюс (красный) и земля (чёрный) провода. Теперь припаиваем +12в от разъёма плафона ко входу на стабилизатор, минус от шнура usb скручиваем вместе с землёй стабилизатора и припаиваем к проушине крепления плафона к кузову, о которой я писал ранее. Остался выход +5в со стабилизатора, его припаиваем к красному проводу шнура USB.

7:660

8:1165

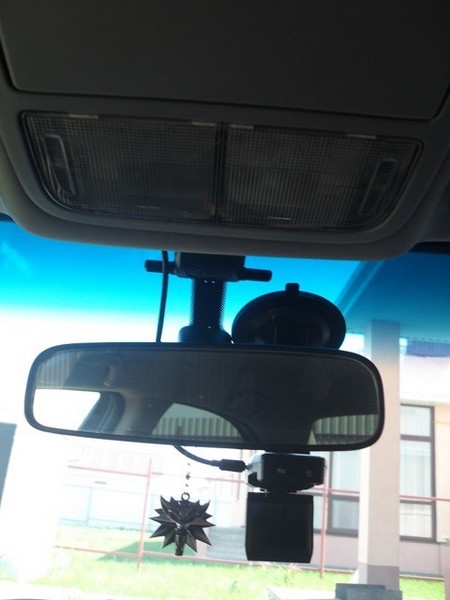

Ставим плафон на место, usb под обшивкой к зеркалу и всё готово. 20 рублей и час времени. Теперь для доступа к схеме питания, просто нужно снять правый рассеиватель.

8:1462

9:1967

10:2472



Красота

10:17
