Ремонт и установка противотуманных фар Nissan X-Trail

Содержание статьи:

0:37

1. Подготовка подрулевых переключателей Nissan X-Trail к установке ПТФ

0:160

2. Установка ксенона в противотуманные фары Nissan X-Trail

0:260

3. Замена лампы ПТФ Nissan X-Trail II

0:317

4. Установка и подключение ПТФ в Nissan X-Trail

0:400

1. Подготовка подрулевых переключателей Nissan X-Trail к установке ПТФ

0:524

В моей комплектации нет ПТФ, а мне их очень не хватает — фары вблизи от машины светят очень плохо. Много изучал форумы, потом полазил с фонариком по машине и окончательно убедился, что проводка штатная для ПТФ все же есть и это прекрасно. Если у кого есть сомнения — с пассажирской стороны, если смотреть сверху из открытого капота, можно легко увидеть провод и заветную колодку.

0:1217

Итак, установка противотуманок состоит из двух частей — замена или модификация подрулевого переключателя (сегодня именно об этом) и установка самих ПТФ (об этом позже, когда придут заказанные фары).

0:1584

Есть три основных способа замена/модификация подрулевого переключателя:
1. Самый "правильный", но и самый дорогой — просто покупаете новый переключатель с функцией передних ПТФ (NISSAN 25540-EM04E) и заменяете старый на новый. Дел там минут на 5, понадобится только крестовая отвертка, чтобы открутить кожух рулевого колеса. Мне было откровенно жаль 2500 рублей и я этот способ оставил как запасной, если не вдруг что-то пойдет не так.
2. Хороший, но сложный способ — это добавление функции передних ПТФ к "неправильному" переключателю. Мне показалось сложным и велик риск все сломать, и, опять же, покупать переключатель новый.
3. Самый простой и самый неправильный способ, им я и воспользовался. Снимаем кожух руля, вынимаем переключатель и идем домой разбирать. Дальше все предельно просто — надо подпаять один диод на 12В и два контакта, которые будут подключены к кнопке на замыкание.

0:3182



Подготовка подрулевых переключателей Nissan X-Trail к установке ПТФ

1:504

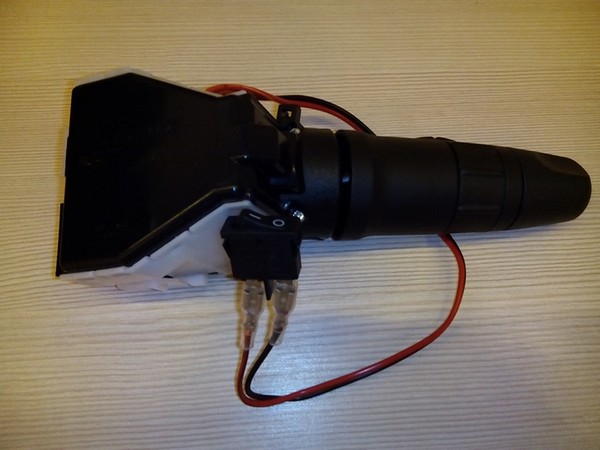

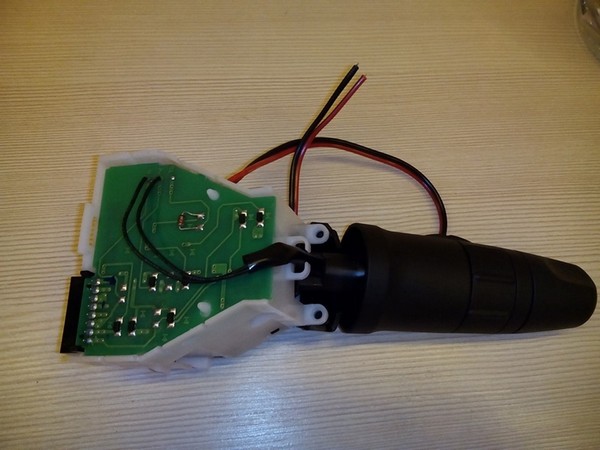

Вот так подпаяны два проводка на кнопку — в центре чуть выше середины виден диод

1:655

2:1160

Кнопка через концевики от колонок — оказалось очень удобно и держится хорошо

2:1306

Кнопку решил поставить на кожух рулевого колеса — ее видно и пользоваться оказалось очень удобно.

2:1490

3:1995

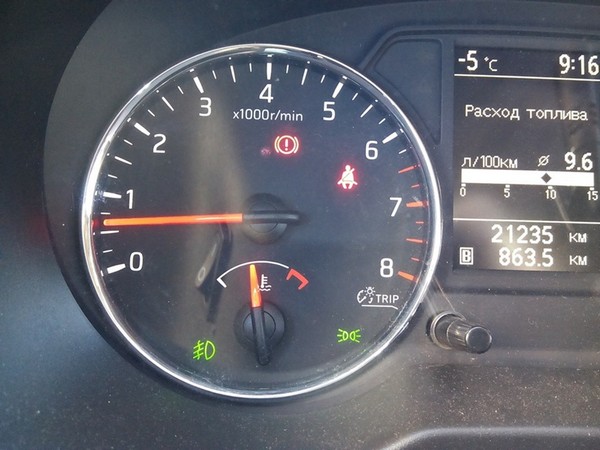

Ура — кнопка работает, заветная лампа на панели зажглась!

3:2104



Единственный косяк — когда размечал шилом место под кнопку, пластик в этих местах побелел — если кто будет так делать, прокалывайте ГОРЯЧИМ шилом или ножом.

3:290

4:795

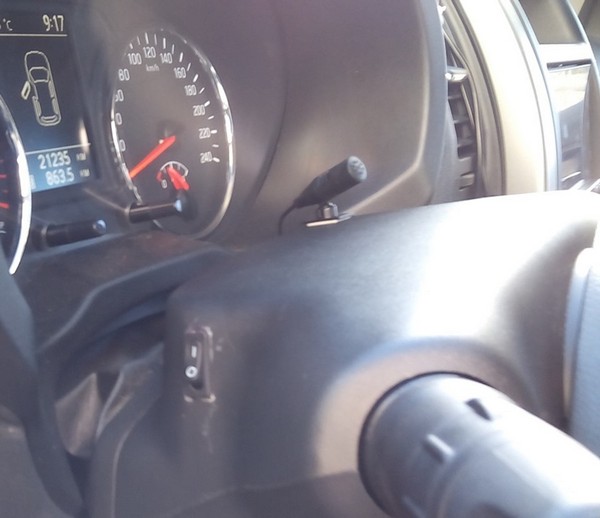

Итоговый вариант — надо чем-то уголки вокруг кнопки подкрасить будет.

4:927

2. Установка ксенона в противотуманные фары Nissan X-Trail

Установил ксенон. Установка ксенона дело не хитрое.

4:1125

Установка ксенона в противотуманные фары Nissan X-Trail

5:1630

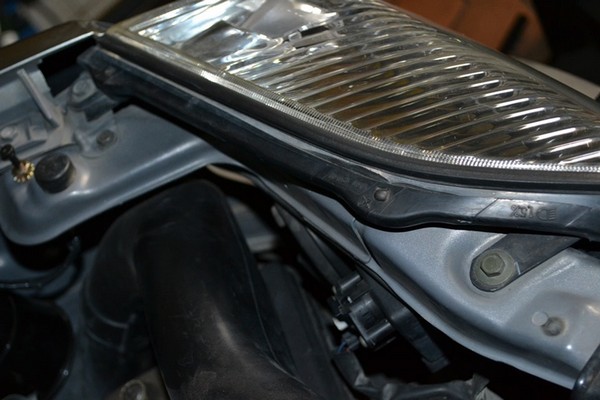

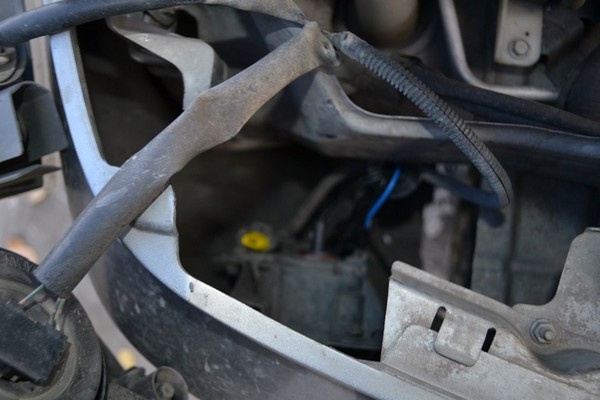

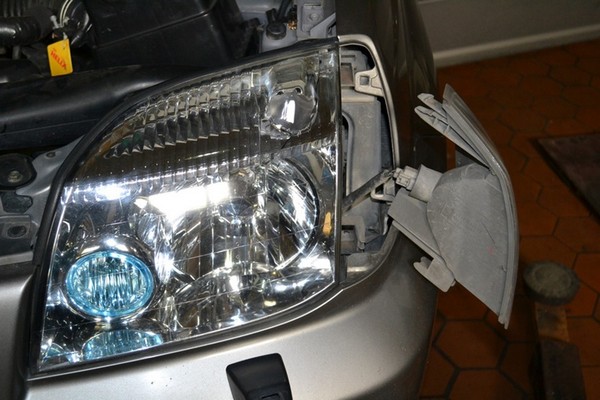

Снял сначала указатель поворота. Снимается просто. Открываем капот. Между крылом и поворотником есть защелка, аккуратно нажимаем её отверткой сверху и тянем поворотник на себя. За поворотником еще одна защелка, она должна отщелкнуться, когда будите тянуть поворотник.

5:2125



6:504

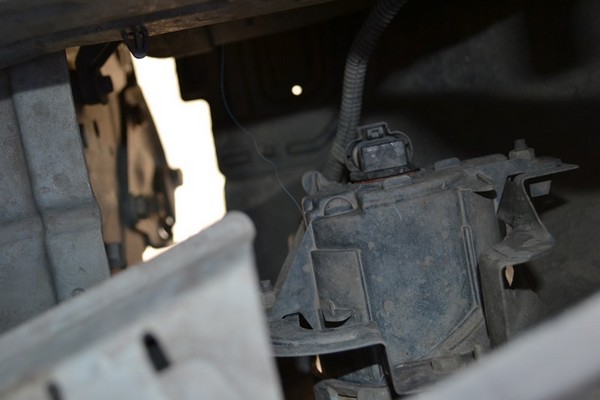

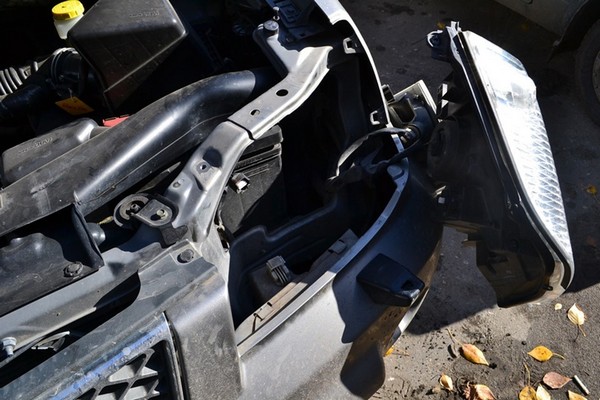

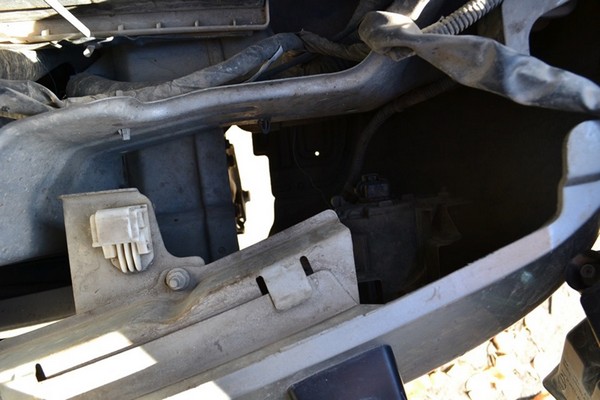

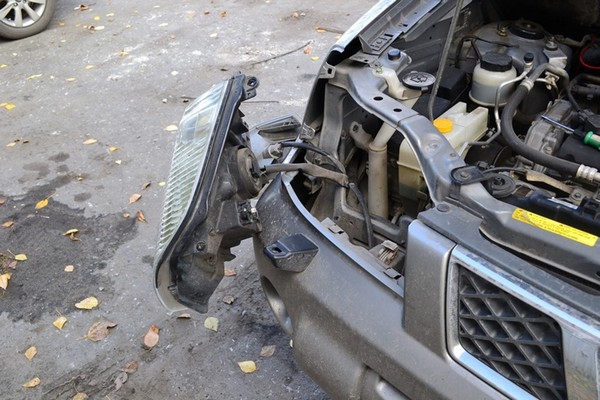

Снимаем фару, она крепится на трёх болтах. Я пользовался маленькой трещоткой с головкой "на 10". Два болта сверху, один с боку…где стоял указатель поворота. Как открутили три болта, тянем фару на себя. Ближе к решетке радиатора находится защелка, она должна отщелкнуться. Когда отщелкнется, достаем аккуратно фару, бочком-бочком и она выйдет…так же потом обратно ставить придется.

6:1199

7:1704

8:2209



9:504

10:1009

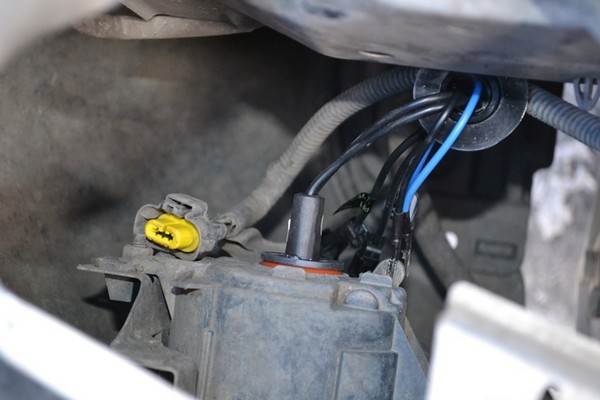

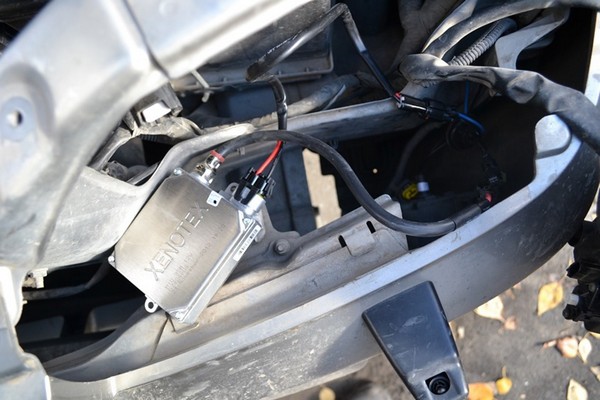

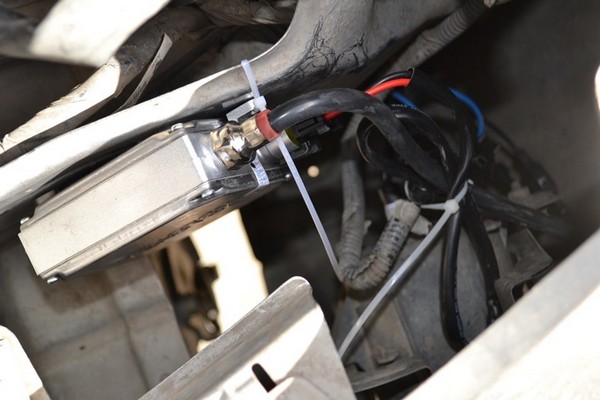

Поменял галогеновую лампу на ксеноновую. Блок розжига приклеил на двухсторонний скотч и дополнительно притянул пластиковым хомутом.

10:1258

11:1763

12:2268



13:504

14:1009

15:1514

16:2019



17:504

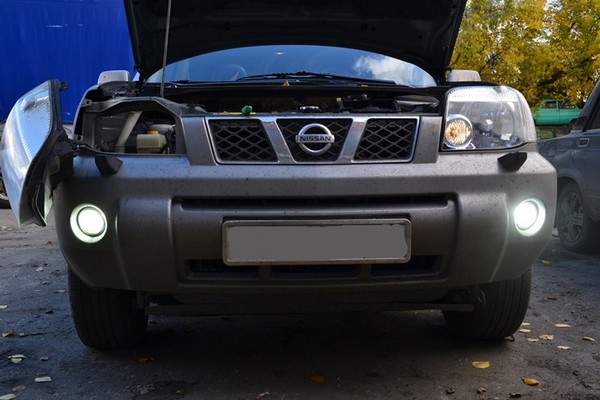

Вот, в принципе, и всё. Аналогично с правой стороны.

17:600

18:1105

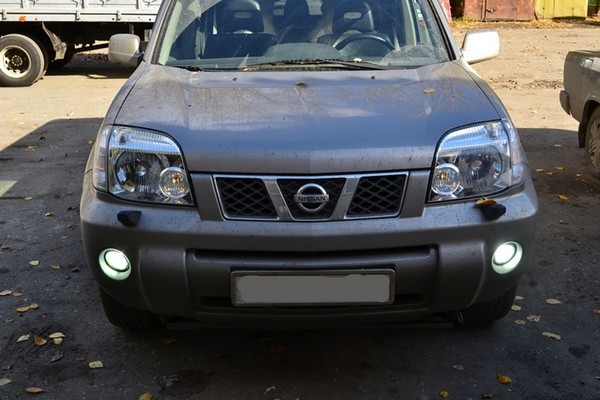

Ксенон установлен Н11 4300К.
Так же куплен би-ксенон Н4 4300К в ближний-дальний свет, но ставить боязно.

18:1287

3. Замена лампы ПТФ Nissan X-Trail II

Пишу для тех, кому сложно в первый раз. Сам полчаса ходил, примерялся.
Замена лампы ПТФ Nissan X-Trail II с левой стороны довольно проста.
Не надо выворачивать колеса, откручивать защиту. Делается все через верх, даже в тесном гараже.

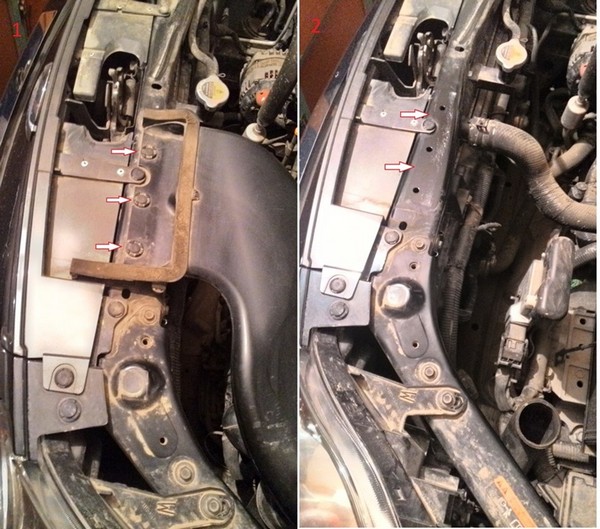

1. Отщелкиваем три клипсы (рис. 1).
2. Аккуратно поднимаем воздухозаборник (снимать не обязательно). Доступ открыт.
3. Меняем лампу ПТФ.
4. Когда ставил воздухозаборник обратно, приклеил к нему двухсторонний скотч, между клипсами (рис. 2).

18:2184



Замена лампы ПТФ Nissan X-Trail II

19:504

20:1009

Купил пару ламп по 500 рублей.

20:1064

21:1569

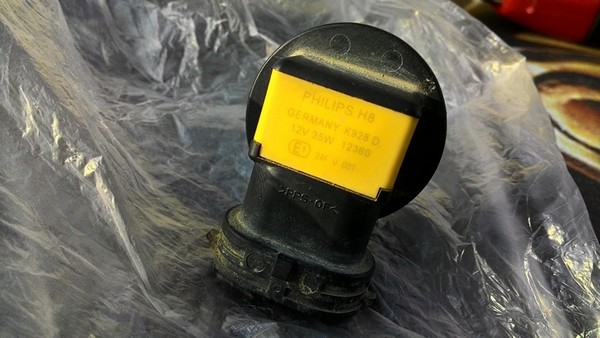

Стояли

21:1585

Цвет и яркость практически не отличается. Поэтому поменял одну.
Клипса лампы плохо защелкивается. Посмотрю, сколько проживет сама лампа.

21:1840

4. Установка и подключение ПТФ в Nissan X-Trail

Решил установить ПТФ в Nissan X-Trail.
Изначально заказал из Китая комплект круглых фар, но… они годились только в качестве ДХО. Меня это не особо устроило. Поэтому начал поиски альтернативы. И, к счастью, до меня этот вопрос ребята тут решили.
Купил в автозапчастях комплект универсальных ПТФ. Сделано в России. Установили их в бампер. Протянули провода под капот. Изначально думал прокидывать новую проводку, вставлять реле и т.д. Но, благодаря Роману и его советам, все оказалось намного проще.
Купил универсальное реле (вроде как от Приоры) за 100 руб.

21:2917



Установка и подключение ПТФ в Nissan X-Trail

22:504

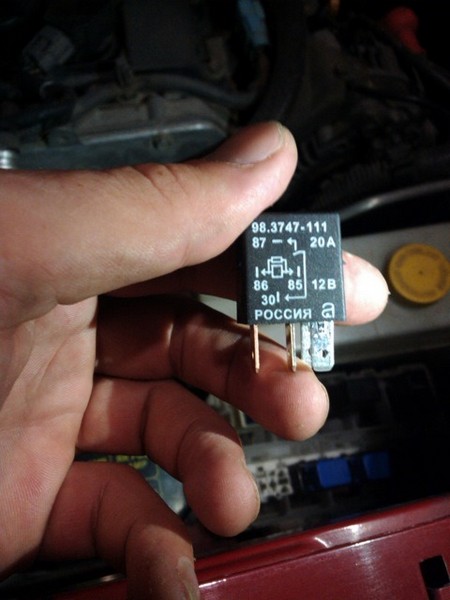

Реле

22:516

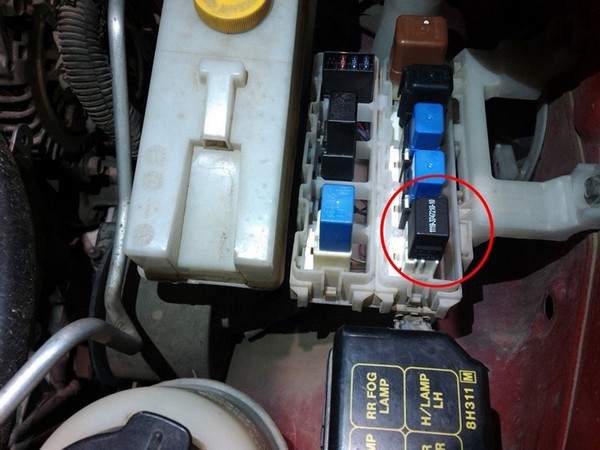

Оно как родное стает в штатное место реле ПТФ. Лезем под капот и в "шкатулке" с релюхами устанавливаем его на свое место.

22:737

23:1242

стала релюха в штатное место

23:1298

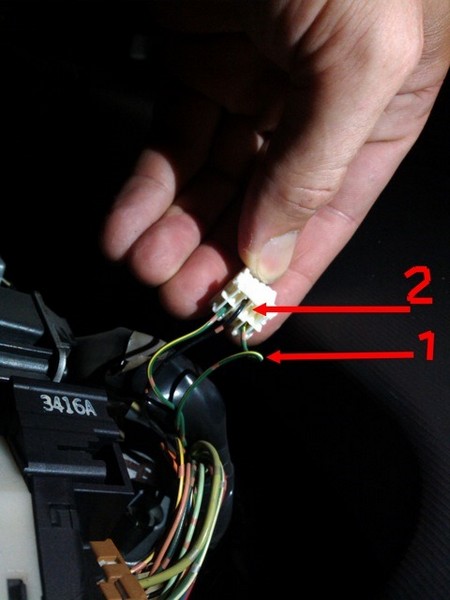

Далее разбираем подрулевой кожух. Там три шурупа открутить и снять сам кожух. Под ним есть белая фишка. У меня она была с тремя проводами. Два желтых с зеленой прожилкой и один черный. Методом научно-технического тыка, выяснили, что на кнопку включения передних ПТФ нужно прицепить правый провод (1) и черный (2).

23:1864

24:2369



Провода на родной переключатель

24:62

Надрезал проводку, прицепился к этим проводам и протянул новые к месту установки кнопки включения ПТФ.

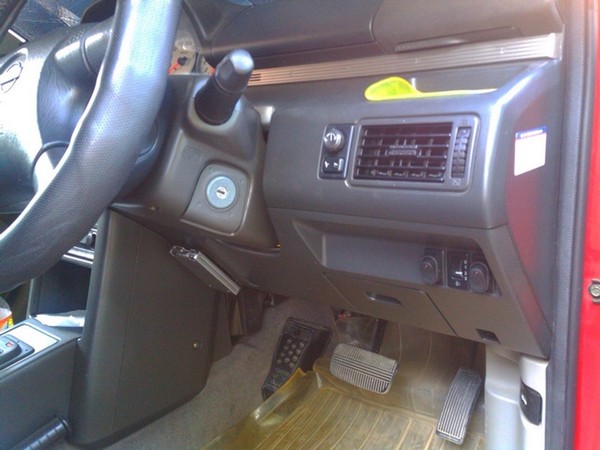

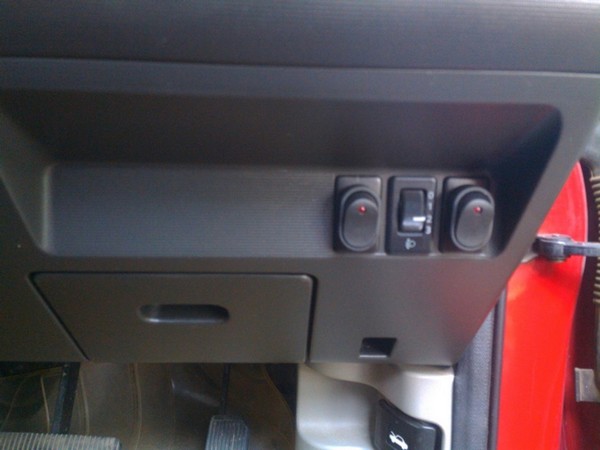

Кнопку поставил рядом с той, что включает камеру обгона.

24:358

25:863

вот такой колхоз

25:897

26:1402

Смотрится, вроде, не сильно страшно. Главное, что вроде не бросается в глаза.

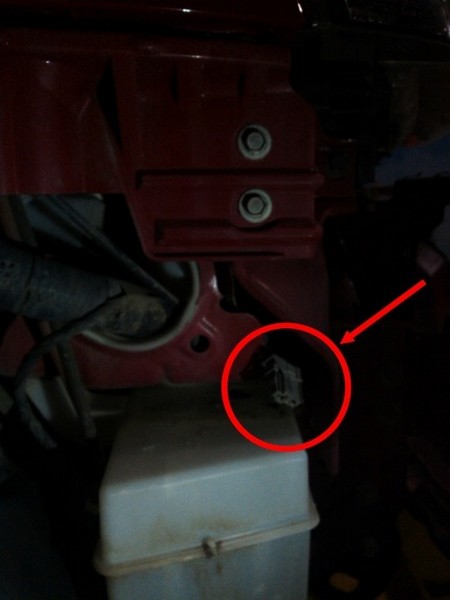

Далее под капотом, в районе бачка омывателя нашел серую фишку. Теперь при включении кнопки, срабатывает реле и на этой фишке появляется питание.

26:1809

27:2314

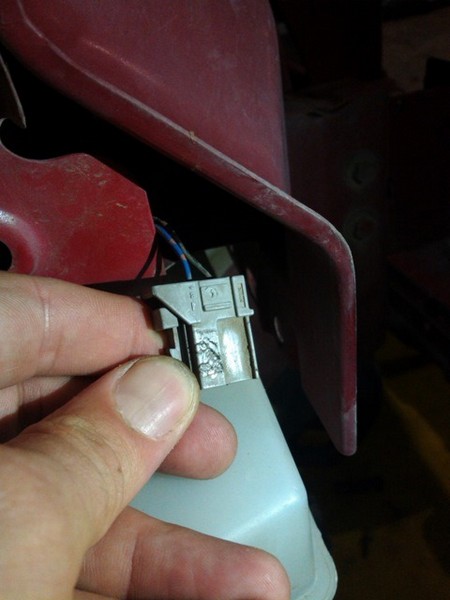

фишка ПТФ

27:20

К ней цепляем проводку от самих ПТФ. Тупо + и — .

27:109

28:614

фишка

28:628

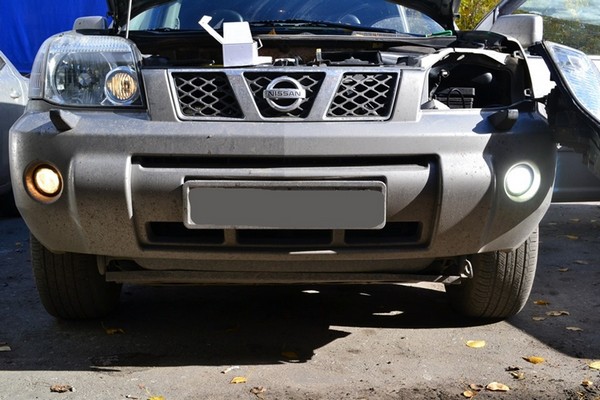

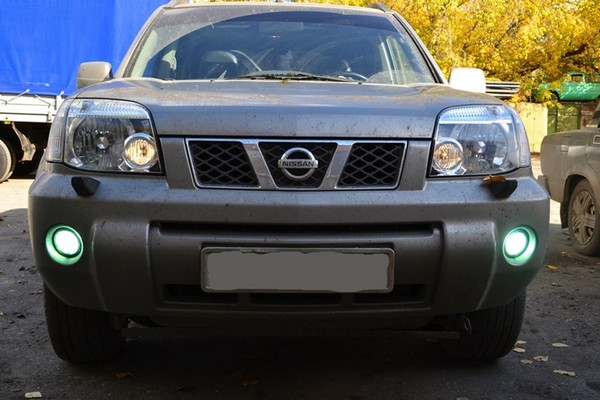

Вот и все. Готово. Внешний вид Nissan X-Trail после установки ПТФ.

28:738
