Ремонт системы выпуска отработавших газов Шевроле Нивы (ВАЗ 2123)

Предпосылками к ремонту были две составляющие:
а) по случаю, а не специально, купленные "модные штаны", "по слухам" дающие ощутимую прибавку к лошадям)
б) надломленный резонатор, когда я зимой на шнурке шнивой 1,5 километра по полю до асфальта тащил за собой гелик)

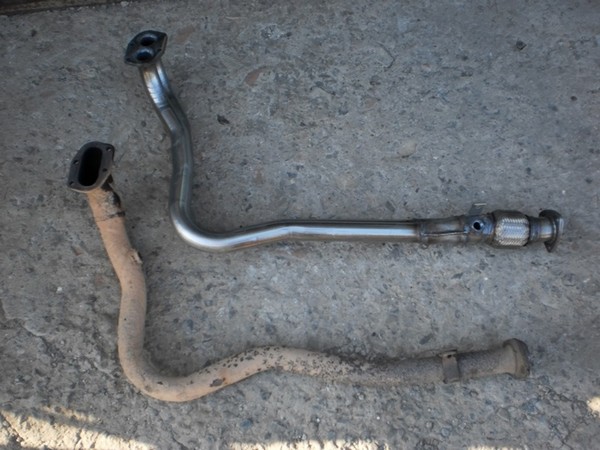

модные штаны

Модные штаны производства ф-дизайн, выполнены из нержавеющей стали, в отличие от мой штатной трубы, имеющие два патрубка, которые идут весьма далеко и соединяются уже под днищем, что "по слухам" устраняет обратное давление при выпуске и добавляет лошадок к слабому нивовскому двигателю.
Снятие штатной выпускной трубы, вопреки ожиданиям, не составило труда — латунные гайки без труда опустились, для снятия открутил от кузова стабилизатор (иначе новая труба не проходила), датчик кислорода тоже на удивление просто открутился. Инсталляция и прикручивание к пауку новой трубы тоже не составило труда. А вот далее, уже под днищем, крепление трубы чутка уже не совпадало с кронштейном крепления выпускной трубы к КПП.

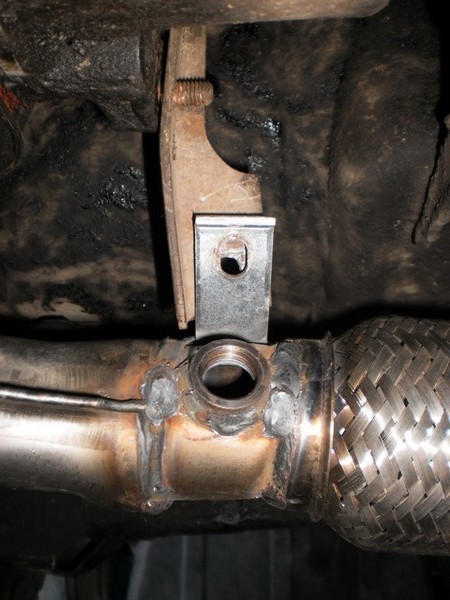

несовпадение отверстий

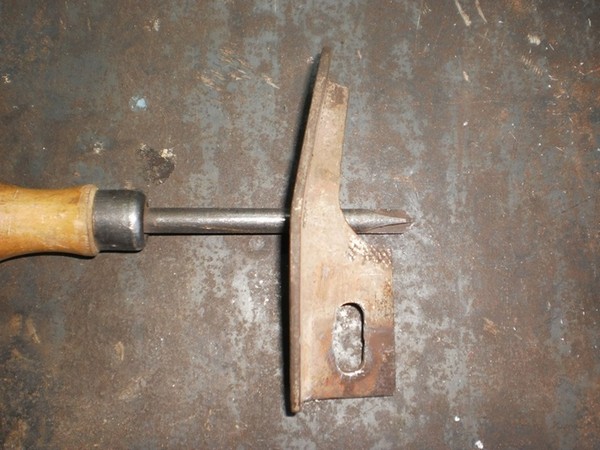

Кронштейн был снят, рассверлен и изогнут

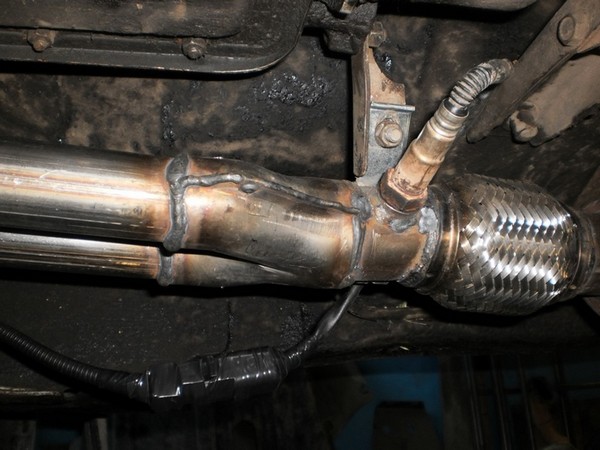

модификация кронштейна

В целом, получилось неплохо и без особых усилий. Датчик кислорода был вкручен на штатное место и его проводка удлинена шедшим в комплекте с выпускной трубой удлинителем с разъемами. Проводка для надежности посажена на пластиковые хомуты к топливным трубкам

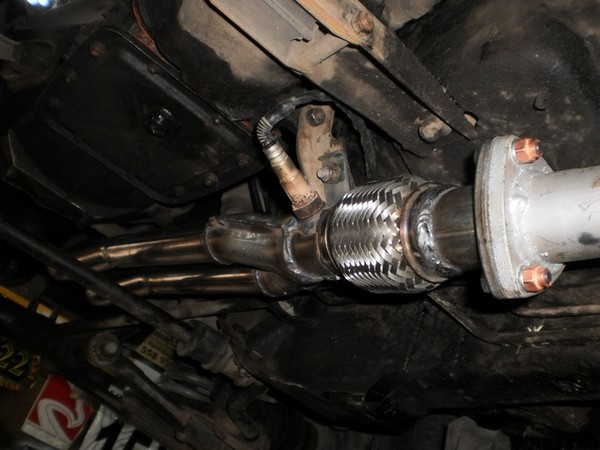

узел в сборе

Внедорожная подготовка резонатора

следующим узлом был надорванный резонатор

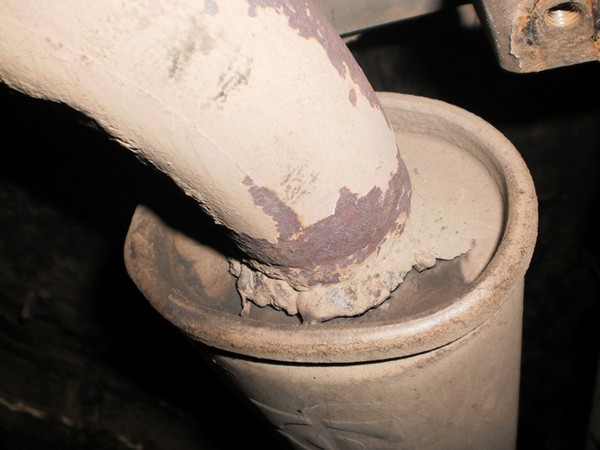

надорванный резонатор

старый резонатор был снят без проблем

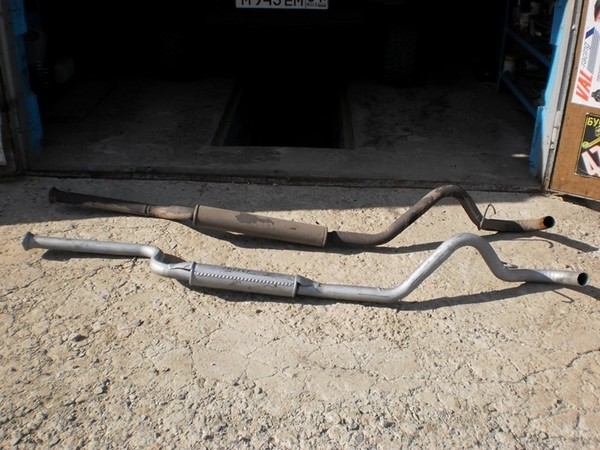

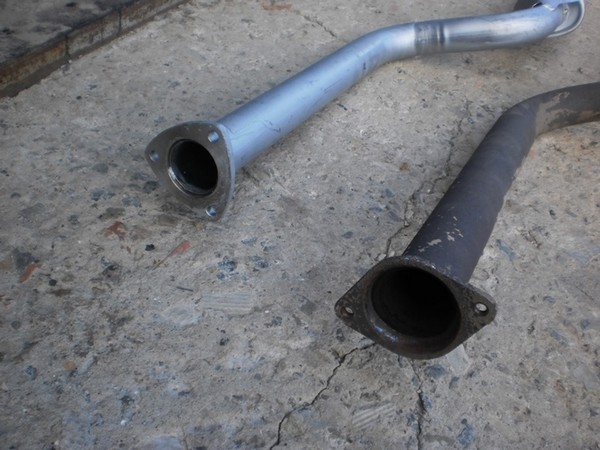

сравнение резонаторов

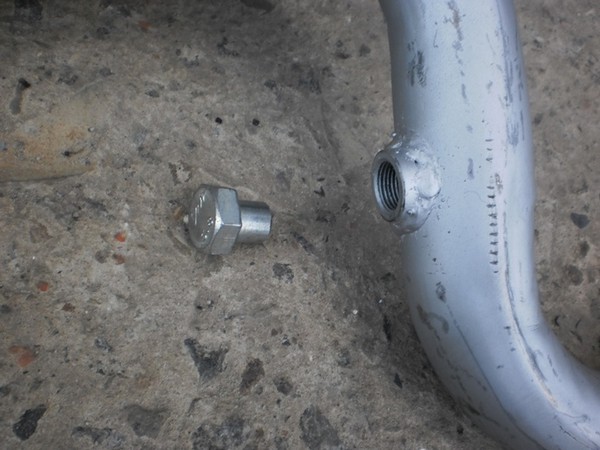

Тут вылезла проблемка — старая выпускная труба и резонатор были "старого образца", на два крепежного отверстия, новая же выпускная труба была под новую крепежку — без металлографитового кольца и болтов с пружинами и на три крепежных отверстия. Резонатор был куплен "нового образца", под три крепежных отверстия и второй датчик кислорода, который был благополучно заглушен обрезанным болтом + сварка.

заглушка второго датчика кислорода

Взору неискушенного зрителя предстают странности этого мира:

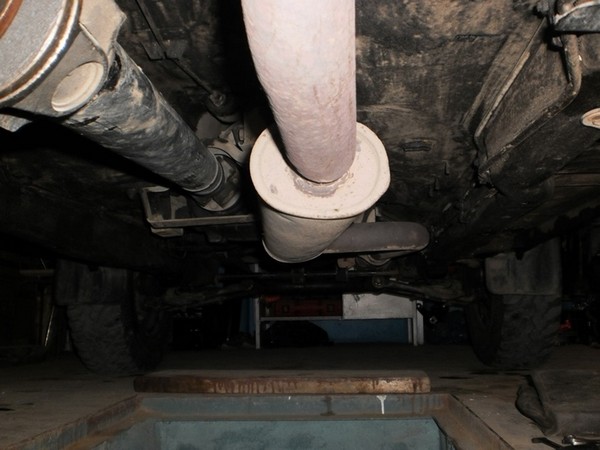

как было

Резонатор был надорван потому, что он весит слишком низко и преодолеваемые препятствия бьют в самый его край, отрывая от трубы (см. картинку выше). Видимо, не у одного меня резонатор надрывался в этом самом месте, поэтому конструкторы и решили его усилить — резонатор "нового образца" усилен трапециями от края резонатора к трубе… сверху. Не знаю, каким местом думал "конструктор", который "изобрел" сие, но он явно не отрывал свои конструкторские булки от своего конструкторского кресла и не ездил по реальному бездорожью, кроме как ровной грунтовки вокруг автосалона. Было принято логичное решение — отрезать трапеции сверху и приварить их снизу — это будет не только усилением, но и своеобразной лыжей, которая будет исключать прямой удар препятствия в резонатор.

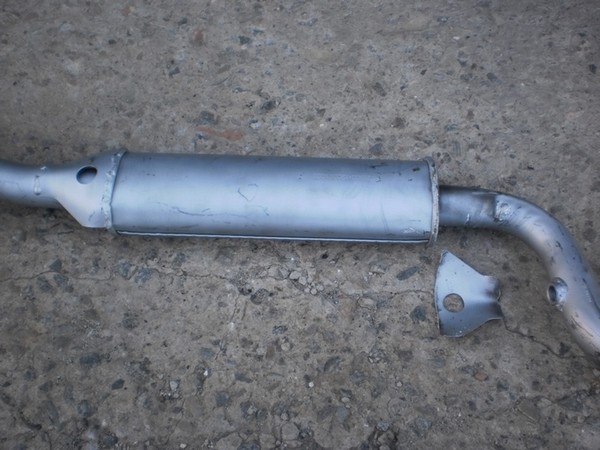

наглядная картинка как было, и как будет

Что и было сделано. Следующим этапом было принято решение сделать промежуточную точку подвеска резонатора — чтобы резонатор был как можно выше от грунта. Сначала была идея сделать простой жесткий хомут, но отговорили меня, подав справедливый аргумент, что все вибрации и шумы будут уходить через него на кузов и в салон. В итоге была сделана конструкция через приваренный кронштейн к резонатору по типу глушителя

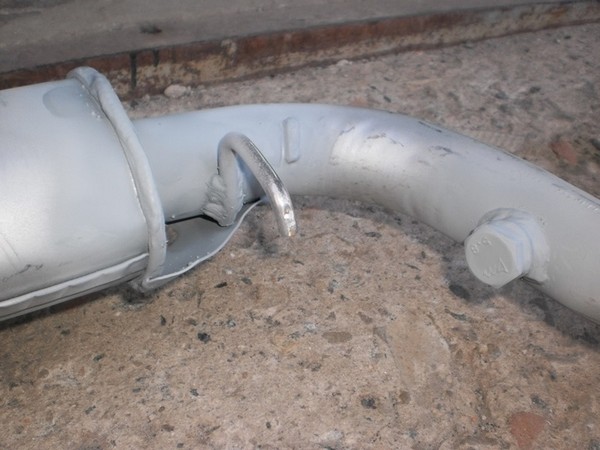

приваренный кронштейн вблизи

конструкция в целом

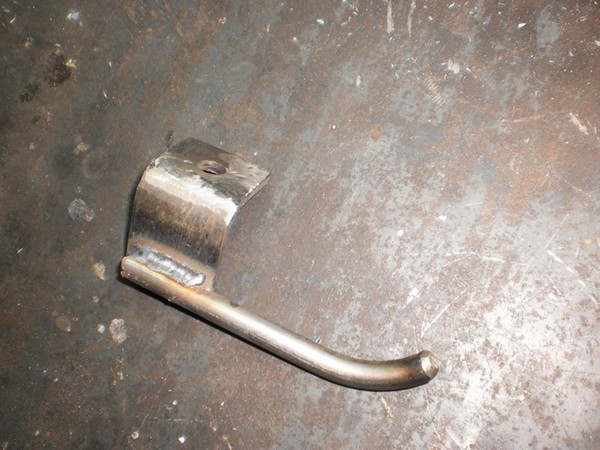

Кронштейн выполнен из отрезанной, согнутой и просверленной металлической ленты + отрезанный со старого глушителя пруток крепления.

промежуточный кронштейн крепления резонатора

Кронштейн был вырезан, приварен, покрашен, прикручен на одну из шпилек крепления раздатки. через резинку крепления глушителя от калины на него был подвешен резонатор

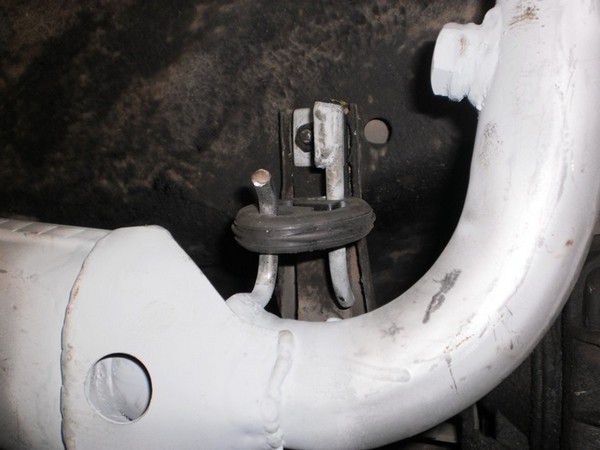

соединение кронштейна с резонатором

По итогу — примененная конструкция поднимает немного вверх резонатор и добавляет устойчивости и жесткости его крепления, но чтобы максимально поднять резонатор вверх нужно греть и гнуть трубу вверх.

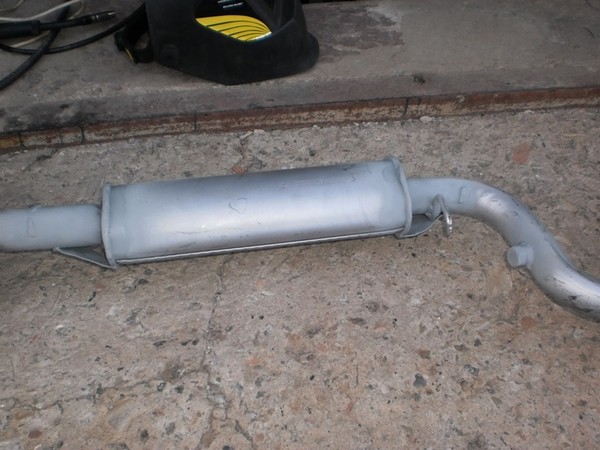

с усилением\защитой

Узел выпускная труба-резонатор в сборе:

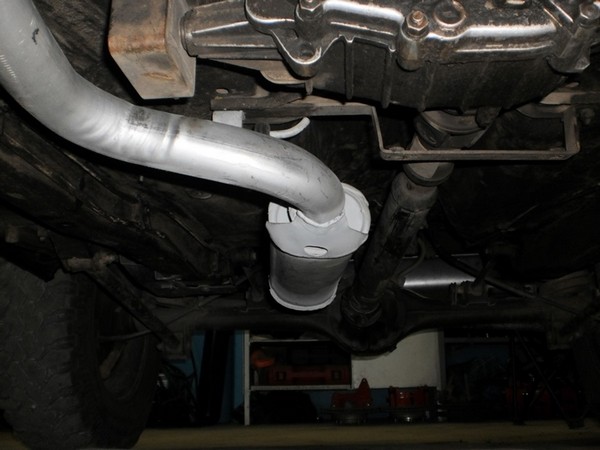

узел выпускная труба-резонатор в сборе

О жизни глушителя

Года три назад я вроде как его уже менял (припоминается что-то мне такое), но на однослойный. Соответственно, все это время он регулярно окунался и иногда целиком в воду. В итоге, когда я снял глушитель подварить, прогоревшее отверстие для слива конденсата, я услышал, что внутри все отгнило и катается туда-сюда со страшными звуками. Было принято решение заменить.

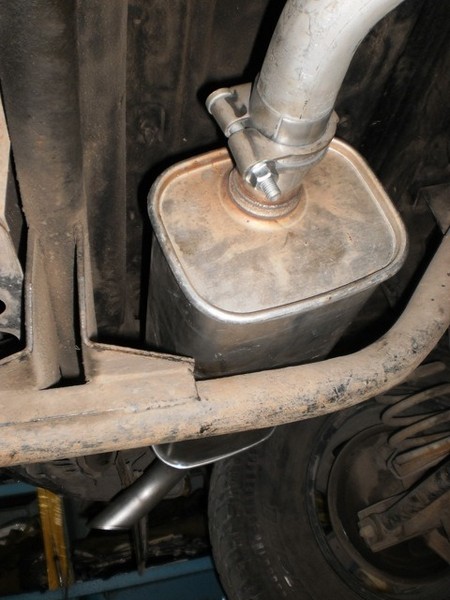

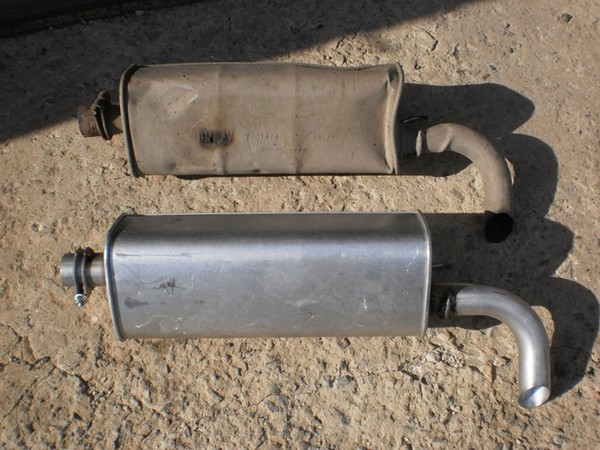

глушители

При насадке глушителя, смазываем внутреннюю часть трубы глушителя WD-40, чтобы легче насаживался резонатор и покачиванием. Ставим на место, помогая молотком по краю торца глушителя.
