Установка и доработка доводчика стекол в Nissan X-Trail

Содержание статьи:

Пришла посылочка с доводчиком стекол для моего Nissan X-Trail.

И так вот так он выглядит. Все предельно просто — как детский конструктор. Необходимо вытащить родные фишки из блока управления стеклоподъемниками, вставить их в фишки доводчика, а фишки доводчика вставить в блок управления. Справится даже ребенок, но еще необходимо подключить один коричневый проводок (дающий команду доводчику).

Установка доводчика стекол в Nissan X-Trail

Ход работ по установке доводчика стекол в Nissan X-Trail

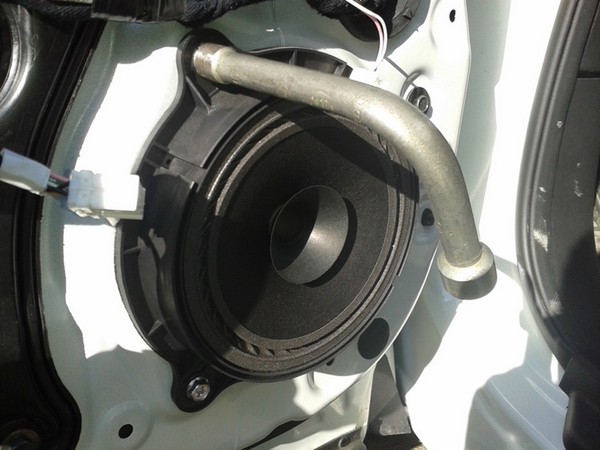

Снимаем обшивку двери. Откручиваем ключом три болта крепления динамика. Снимаем его.

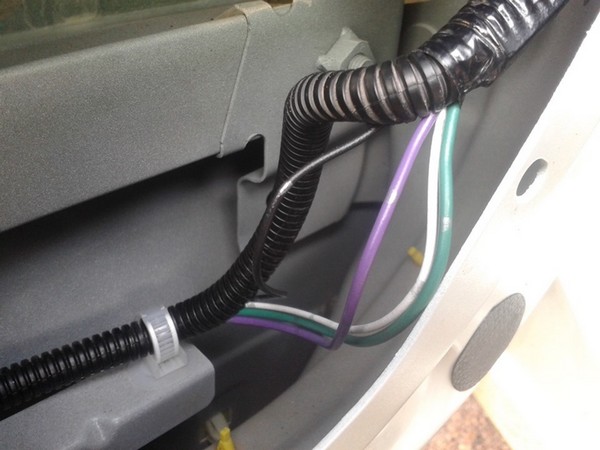

Нам нужна гофра за динамиком.

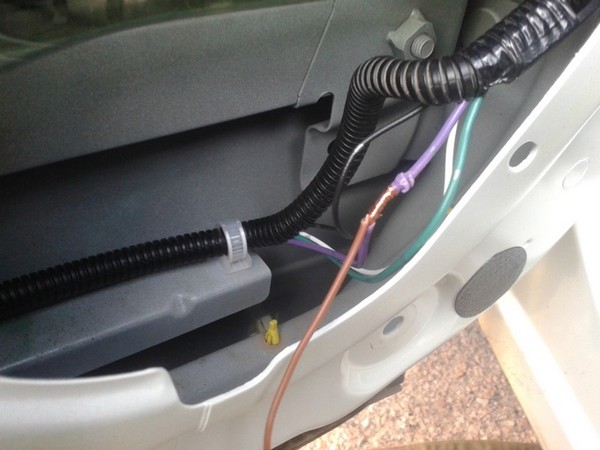

В ней нам нужен фиолетовый проводок.

Зачищаем его и подключаем к нему коричневый провод (управление работой доводчика). Изолируем.

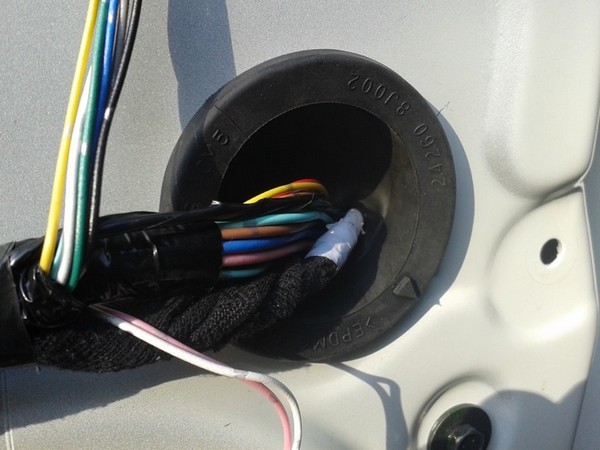

Протягиваем коричневый проводок через резиновую заглушку, приматываем изолентой к жгуту штатной проводки.

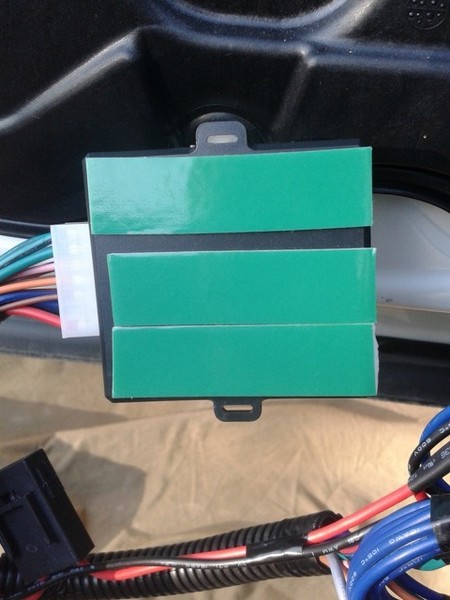

Клеим на доводчик двухсторонний скотч

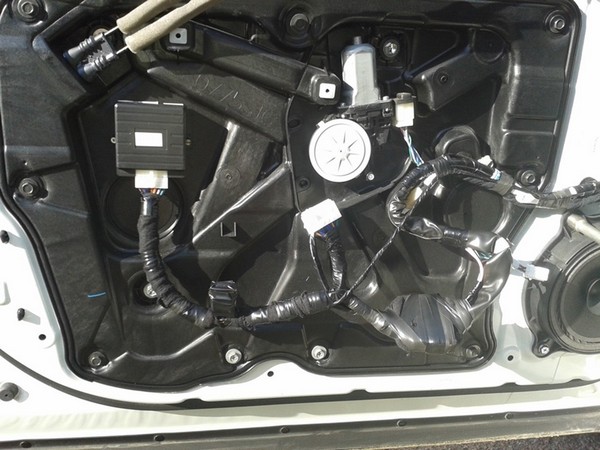

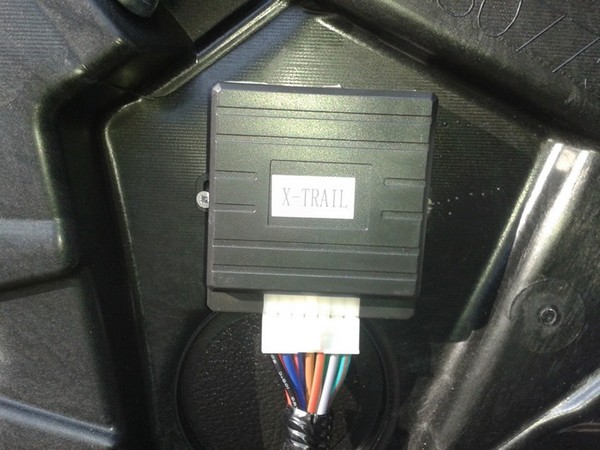

Клеим доводчик к двери, и прикручиваем двумя саморезами.

Укладываем жгуты проводки, изолируем.

Подключаем фишки к блоку управления стеклоподъемниками.

Устанавливаем карту двери на место.

Заводим машину и переобучаем водительский стеклоподъемник на автоматический режим. При открытом окне поднимаем окно до верха и держим кнопку "вверх" 5 секунд. Далее, опускаем окно до конца вниз и держим кнопку "вниз" 5 секунд. Все окно переобучилось. Теперь открываем все окна. Выходим из машины. Нажимаем на ключе кнопку "закрыть машину" и наслаждаемся прогрессом.

При закрывании автомобиля окна закрываются по очереди — водительское, заднее правое, заднее левое, переднее пассажирское.

При включенном зажигании доводчик не работает, то есть если у Вас включена опция автоматического закрывания дверей после превышения скорости в 20 км/ч, то окна на ходу не закроются. И это хорошо.

При закрытии машины ключом — доводчик тоже закроет окна (например, в случае разрядки батарейки в ключе).

Недавно кинул машину на "аварийке" у магазина. Все окна были открыты. Нажал кнопку на ключе (закрыть машину) и не оборачиваясь на машину забежал за водичкой в магазин. Возвращаюсь через 3 минуты и выпадаю в осадок — все стекла так и остались ОТКРЫТЫМИ! Хорошо, что ушел не на долго и в салоне ничего не оставил!

Нажимаю еще раз кнопку (закрыть машину) и никакой реакции.

Открыл машину выключил аварийку. Нажал кнопку на ключе (закрыть двери) и стекла тут же поднялись!

Снова открыл окна, включил аварийку, закрыл двери и… окна не ЗАКРЫВАЮТСЯ!

Так что повнимательнее владельцы таких помощников — при включенном аварийном сигнале доводчик не будет поднимать окна.

2. Переделка режима работы стеклоподъемников Nissan X-Trail

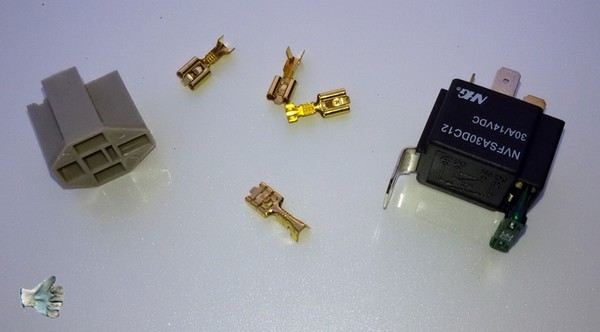

Давно мне не давала покоя мысль о том, что, например, на мазде после вытаскивания ключа из замка зажигания стеклоподъёмники еще какое-то время остаются активными. В Экстрейле частично эту проблему решил доводчик стекол от алиэкспресс. Однако, меня все равно раздражало, что необходимо включить зажигание, для того чтобы чуть приоткрыть окна. Ну неудобно же А у кого нет доводчика стекол, всегда сначала вытаскивает ключ, а потом вспоминает, что не закрыл окна. Тогда у меня зародилась мысль, как немного грамотнее и безопаснее переделать алгоритм работы стеклоподъёмников. Поехал в магазин и купил реле четырехконтакное со встроенным предохранителем и клеммы =180руб.

Переделка режима работы стеклоподъемников Nissan X-Trail

Разбираем обшивку водительской двери.

Вытаскиваем блок управления стеклоподъемниками.

Знакомый просто соединил синий провод № 3 с розовым проводом № 6 без реле.

В его случае стеклоподъемники работают всегда. Светодиод в кнопке управления водительским стеклом тоже всегда светится. При таком подключении (возможно) из-за тока утечки управляющего модуля, это может негативно отразиться на состоянии аккумуляторной батареи при длительном бездействии автомобиля.

Я решил немного усложнить подключение и обезопасить машину.
На цвет проводов не обращайте внимания. Они у всех разные.

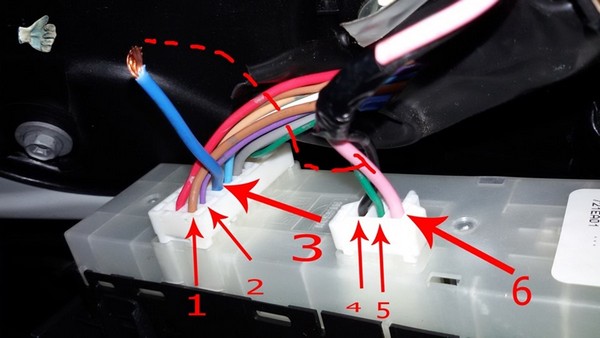

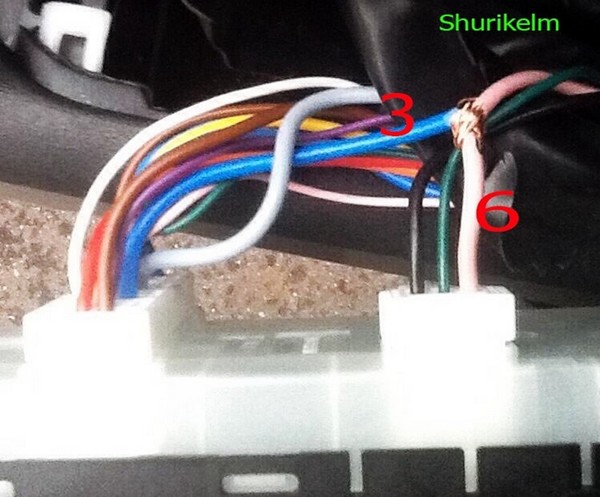

Главное, номер провода в колодках. Нужен №3 и №6

Нам необходимо перерезать провод под №3. Короткий кончик провода оголяем и соединяем его через реле с проводом №6 (провод №6 не перерезаем, а просто немного оголяем.)

блок управления

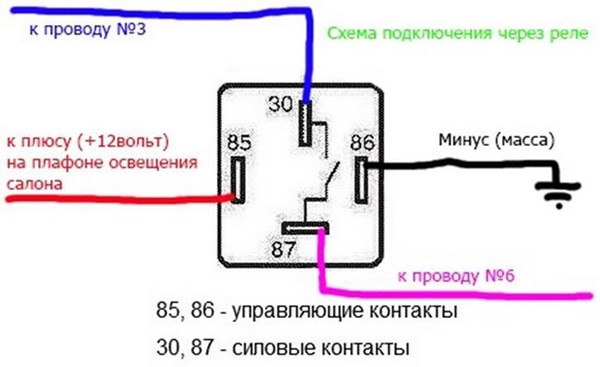

Между проводами №3 и №6 установил реле с предохранителем. Таким образом — защитил цепь от короткого замыкания и продлил срок службы аккумулятора…мне так спокойнее.

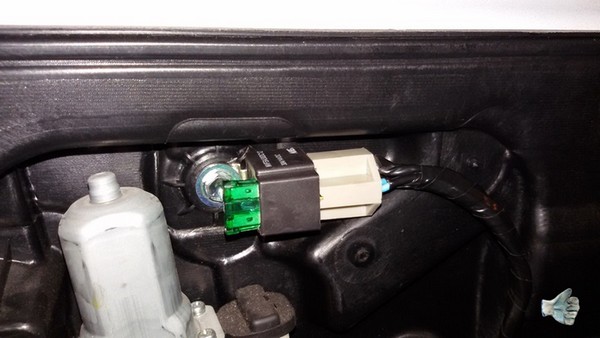

установленное реле

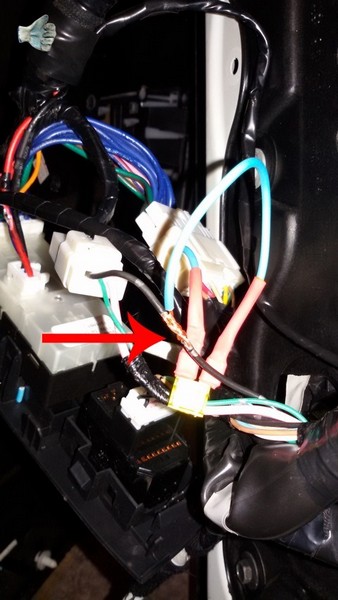

Минус (-12вольт масса) на питание реле — взял с черного провода (красная стрелка). Под стрелкой видно еще один предохранитель. Его поставил в разрыв питания реле (на всякий случай).

-12 вольт

Плюс (+ 12 вольт) на питание реле — взял с плафона подсветки дороги при открытии дверей.

Подсказка

Режим работы получился такой:
При заведенной машине подъемники работают как обычно.

Без ключа зажигания:
Стеклоподъемники активируются при открытии машины c ключа или открытия любой двери-работают в течении 15 минут.
Выключаются через 15 минут после закрытия всех дверей или машины ключом.
Даже если (например, в гараже или на природе) оставить двери открытыми нараспашку, питание на стеклоподъемниках все равно пропадет через 15 минут.

Китайский доводчик стекол работает штатно. Режим не поменялся. Водительский подъемник в режиме авто тоже работает.

Доволен как слон Теперь нет необходимости включать зажигание чтобы приоткрыть или закрыть окна. Даже если просидеть в машине более 15 минут необходимо просто нажать на кнопку центрального замка (закрыть или открыть) и питание на подъемниках снова появится на 15 минут.

Есть одна ложка в бочке с медом — в новом режиме (без ключа зажигания) работают только четыре кнопки в двери водителя. Пассажиры на парковке не смогут сами открыть/закрыть окошки. С другой стороны, может это и плюс, детвора не будет играться стеклами. Повторюсь — при заведенной машине все кнопки работают как обычно.

ВНИМАНИЕ: все работы с проводкой автомобиля проводились на мой страх и риск Работал при открытом капоте и ослабленной минусовой клемме аккумулятора. Если что сдернул бы клемму рукой и обесточил автомобиль. Огнетушитель лежал рядом. Все обошлось
