Установка дополнительных габаритов и стопов в задние катафоты Шевроле Нивы (ВАЗ 2123)

Давно хотел сделать нормальную диодную подсветку в машине, багажник подсветить, а то штатного света не хватает. Заказал пятиметровых диодных лент разного цвета в Китае. Первыми пришли красная и зеленая. Катафоты от прошлой Шнивы валялись дома, и я решил продублировать в них стопаки и габариты, как многие тут делают, а потом поставить вместо родных, пока жду яркую белую ленту.

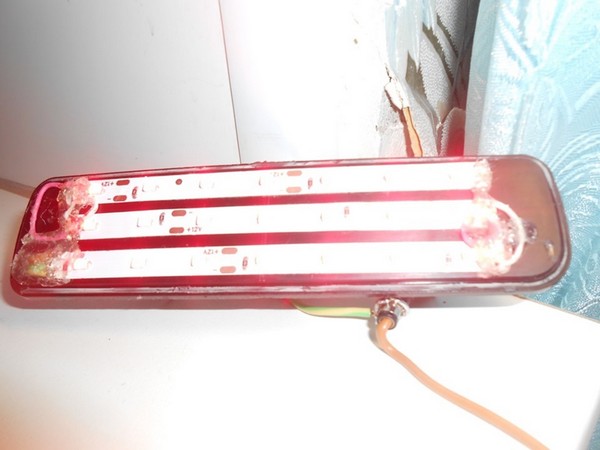

Катафоты вскрылись довольно легко. Заклеить их было сложнее, так как герметик от них отклеивается. Пришлось хорошо проклеить суперклеем и заизолировать все возможные места попадания воды термоклеем. Ленту резал не по 6 диодов, а по 7, для более равномерного свечения.

Чтобы лента дольше служила, решил делать через стабилизаторы КР142ЕН8Б, но их по нормальной цене не нашел и взял КР142ЕН8А. Они 9 вольт выдают, собственно, этого хватает. Взял 2 стабилизатора. На вход и выход припаял по диоду. На выход стабилизатора габаритов, чтобы притушить катафоты, после диода припаял резистор на 50 ом, этого хватило. Минусы стабилизаторов спаял вместе, выходы тоже соединил. Получилось 2 входа (от габаритов и от стопаков), земля и один выход на оба катафота.

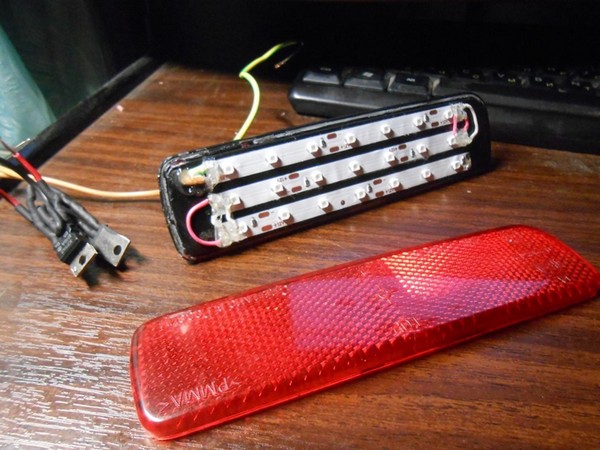

Слева на фото получившиеся стабилизаторы

Подключать решил в розетку ТСУ. Все с трудом, но уместилось внутри розетки, все заизолировал и уложил внутрь. Из розетки выходит только два "+" провода на катафоты, "-" делал короткий и прикрутил гайкой, которая находится под катафотой. Плюсовой провод от катафотов протащил через отверстие, за которое она держится и провел под хомутами, которые держат провода розетки, кое-где скрепил изолентой.

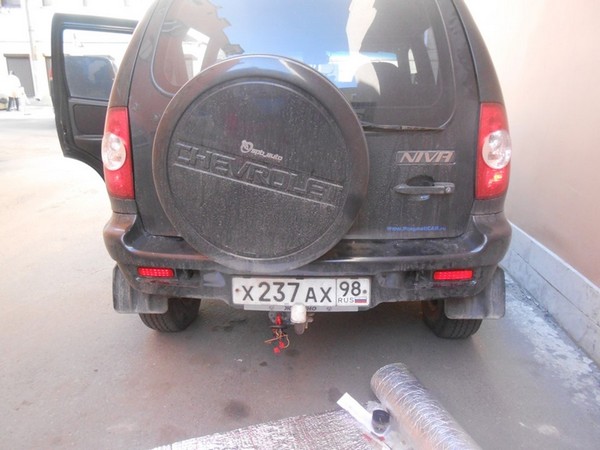

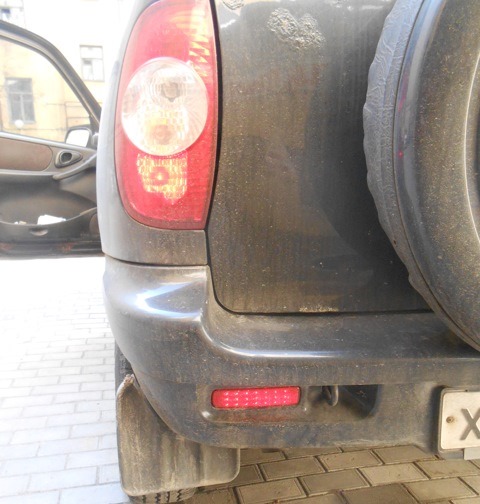

Процесс установки

Потребовалось:
Лента 42 светодиода (меньше метра) ~27руб
Стабилизатор КР142ЕН8А 2шт по 15руб = 30руб
Диод 1N4001 4шт по 2руб = 8руб
Резистор 50 Ом 0,5 Вата = 1,5руб
Суперклей = 50руб
Припой, изолента, термоусадка, провода (были в закромах) = 0руб

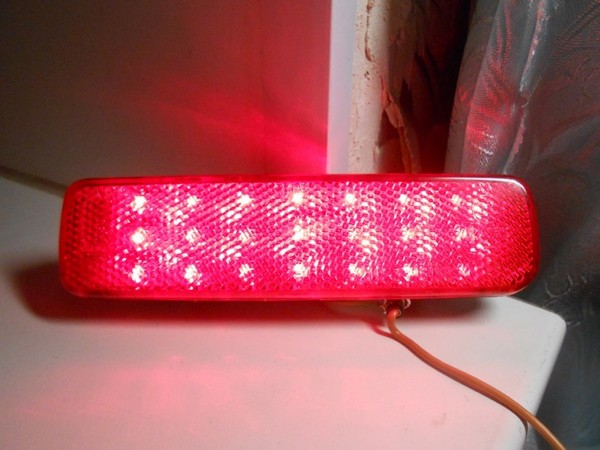

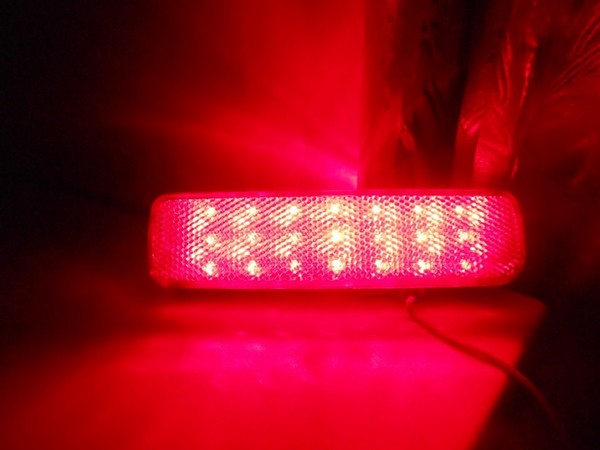

В итоге, визуально, катафоты светят с той же яркостью, что и габариты, при нажатии тормоза, светят значительно ярче. Результатом доволен.
