Установка, доработка, тонировка и чистка задних фонарей Ford Focus 2

Содержание статьи:

0:37

1. Установка светодиодных фонарей RS/ST в Ford Focus 2

0:126

2. Тонировка задних фонарей Ford Focus 2

0:194

3. Доработка задних фонарей для Ford Focus 2

0:269

4. Установка китайских фонарей в Ford Focus 2 с переносом ксенона со старых фар

0:408

5. Установка задних штатных диодных фонарей Ford Focus 2

0:506

6. Чистка задних фонарей Ford Focus 2

0:568

1. Установка светодиодных фонарей RS/ST в Ford Focus 2

Давно присматривался к этим фонарям, больно уж они симпатичны в темное время суток. Цена за оригинал таких фонарей мало кого обрадовала, в том числе и меня. Но есть аналоги от известной фирмы Depo. Внешне фонари ничем не отличаются, и светятся все так же красиво и ярко.

0:1145

Купил и пошел в гараж ставить, взяв с собой необходимый инструмент:

0:1271

1. Фен строительный;

0:1310

2. Термоусадочную трубку;

0:1359

3. Разъёмы "мама-папа";

0:1401

4. Паяльник (никогда не применяю скрутку);

0:1479

5. Мульиметр;

0:1505

6. Нож для зачистки проводки.

0:1560

Когда снял родные фонари то увидел, что придется дорабатывать проводку. Светодиодную подсветку надо было запитать от проводки, которая идет на лампу стоп/габарит. И еще меня ждал небольшой подвох в ходе испытаний, т.к. у нас на фордах хетчбеках для стоп/габарита применяется двухнитиевая лампа, то тут надо было сделать так чтобы при включении габаритов эта нить не загоралась, а загоралась светодиодная подсветка в фонарях. Тут я сделал хитро, достав лампу из патрона взял кусочек термоусдочной трубки и накрыл им второй контакт в цоколе. Теперь при установке лампы стоп, /габарит в цоколь работала только одна нить, предназначенная для стоп-сигнала.

0:2752



Установка, доработка, тонировка и чистка задних фонарей Ford Focus 2

1:504

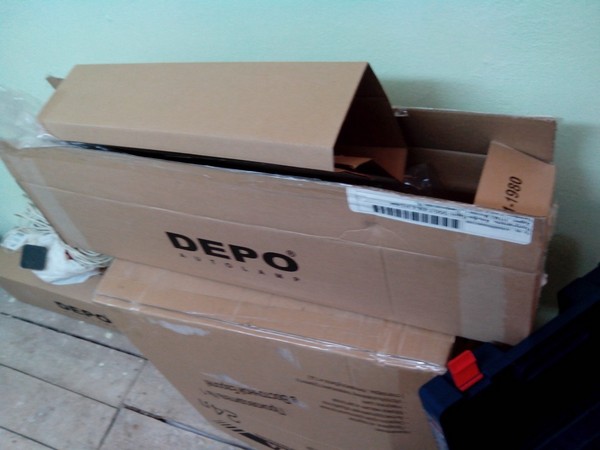

Вот они новенькие, в коробочке

1:563

2:1068

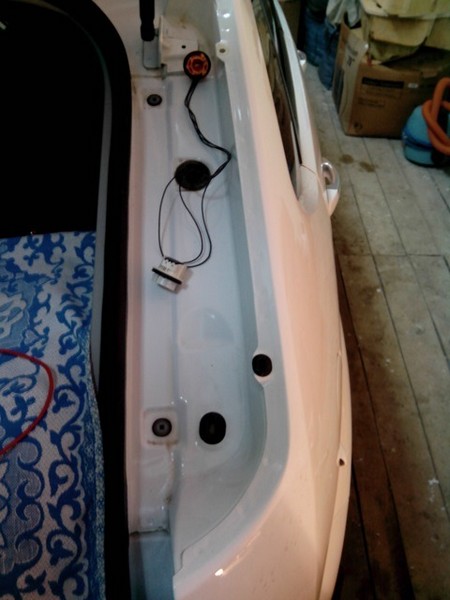

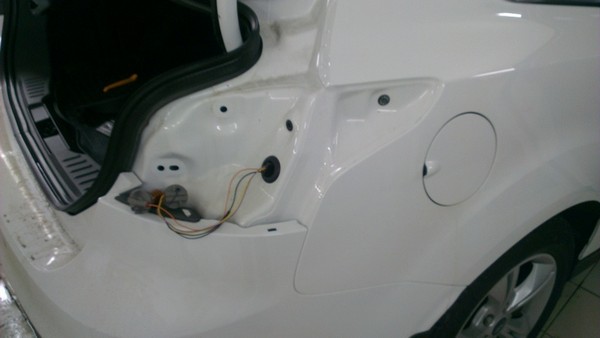

Снимаем родные фонари, открутив всего 2 винтика

2:1158

3:1663

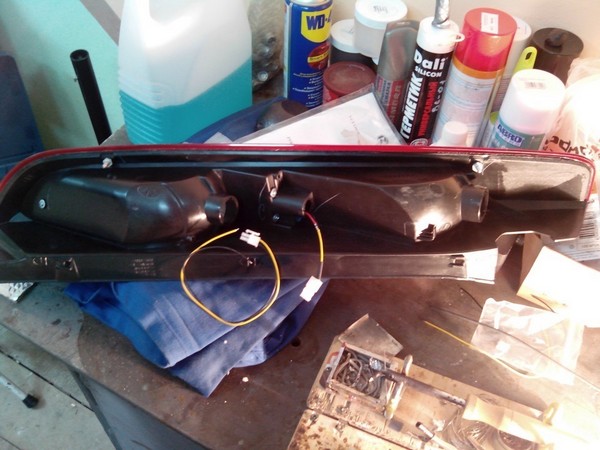

Удлинение проводки светодиодной подсветки

3:1746

4:2251

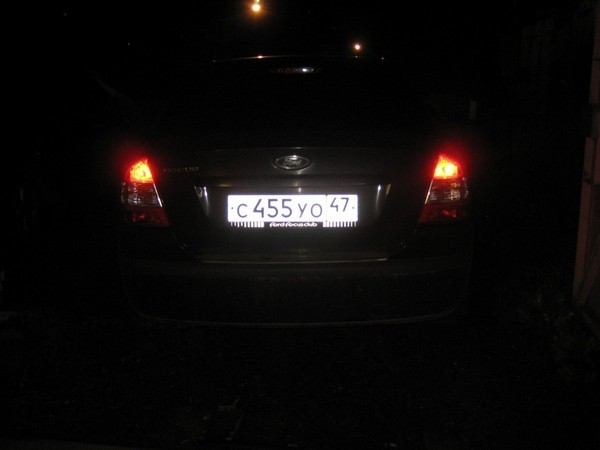

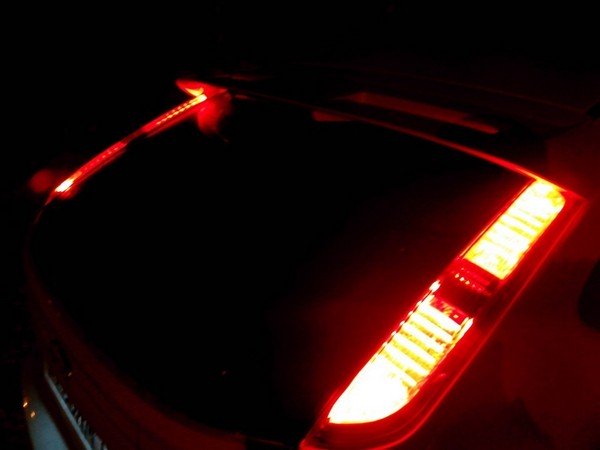

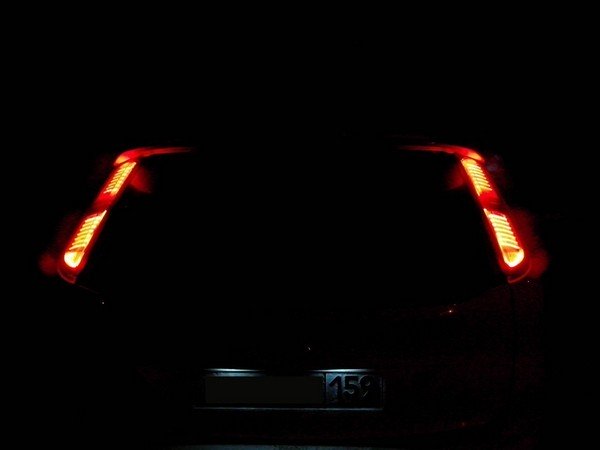

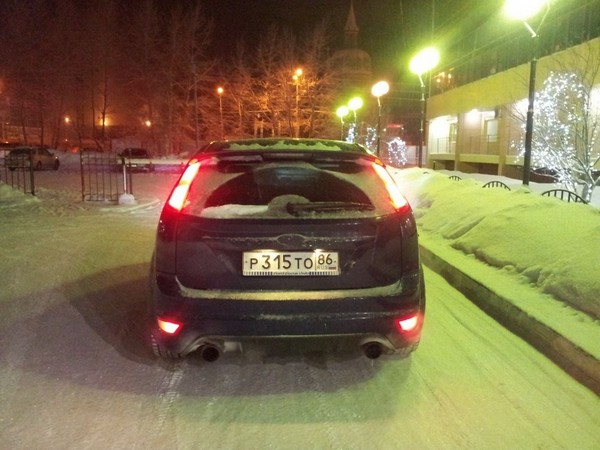

Включены только габариты

4:49

5:554

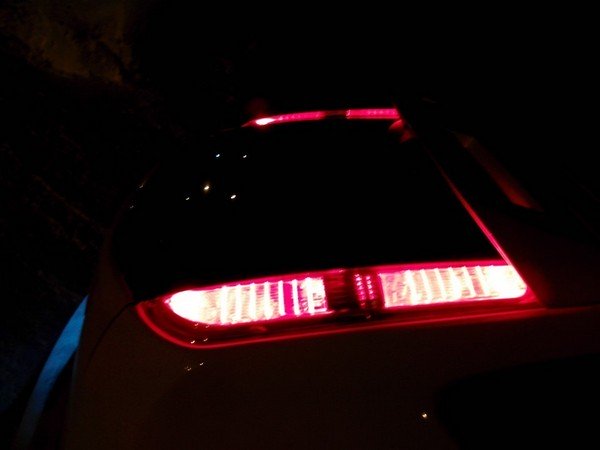

Включены только габариты

5:604

6:1109

Включены только габариты

6:1159

Всю красоту светящихся фонарей невозможно передать фотографиями, сделанными на мобилу.

6:1324

2. Тонировка задних фонарей Ford Focus 2

Подкоптил так сказать чуток задние фонари.
Тонировали пленкой фирмы ORAFOL ORACOL Transparent Cal 8300.

6:1558

7:2063

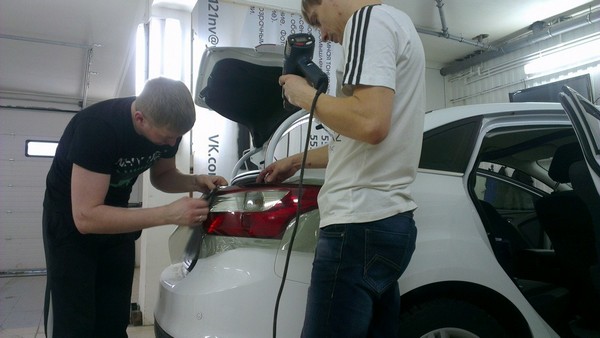

Нагревают. Растягивают.

7:46

8:551

Сняли фонарь, чтобы легче было загнуть, загладит края.

8:653

9:1158

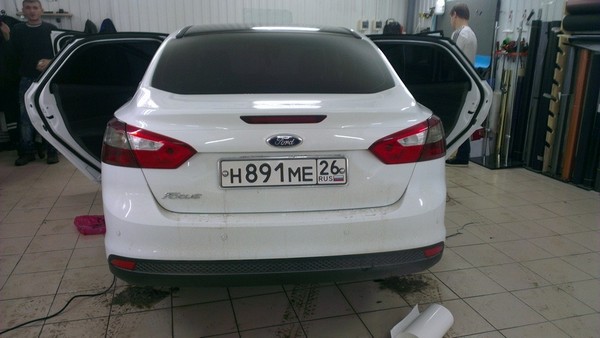

Половина фонарей готова. Вот такая разница тонированных и не тонированных фонарей.

9:1314

10:1819

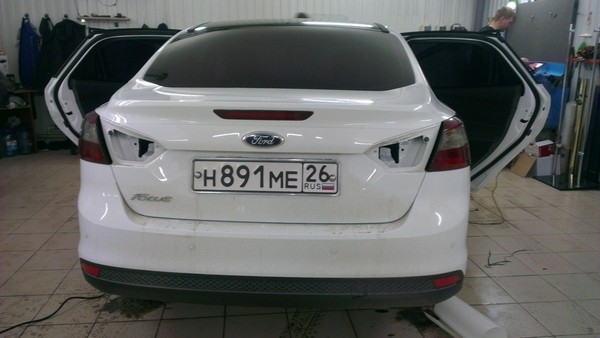

Сняли что б удобнее было тонировать.

10:1889

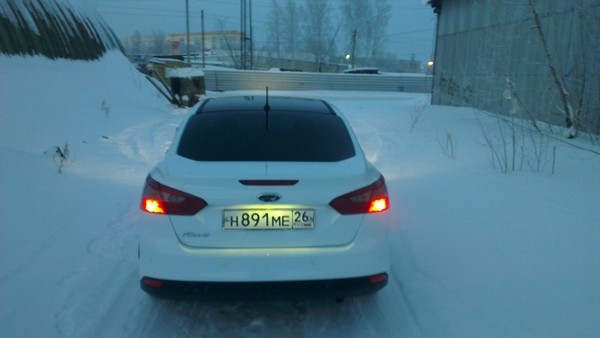

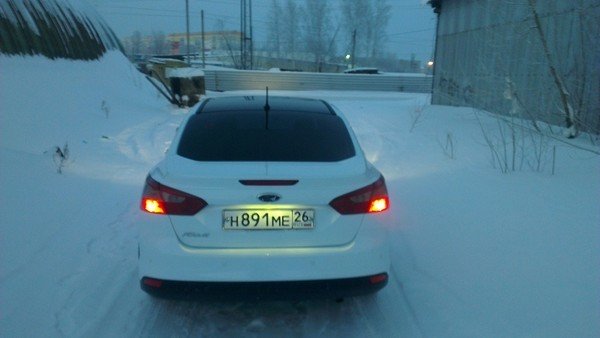

Результатом доволен. Фонари получились гранатового цвета.
Извиняюсь за качество фото, делал с телефона!

10:2084



11:504

Фото после мойки. Вот такие получились фонарики.

11:596

Как снять задние фонари:
снимаем пластмассовую заглушку

11:704

12:1209

снятая заглушка

12:1242

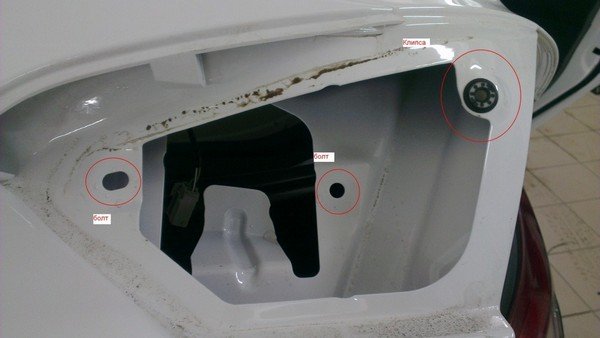

видим под ней 2 пластмассовых вертушка, откручиваем их
и в другом углу фара держится на клипсе или штырьке, с круглой головкой…тяни на себя, не бойся выйдет
на фото отмечено красным кружком:

12:1594

13:2099



клипса и штырек…не знаю, как называется

13:76

и вынимаешь лампы

13:112

фонари на крышке багажника снимаются аналогично, только надо снять обшивку, там тюльпаны с вкручивающимися в них саморезами пластмассовыми

13:373

14:878

фонарь на крышке багажника

14:931

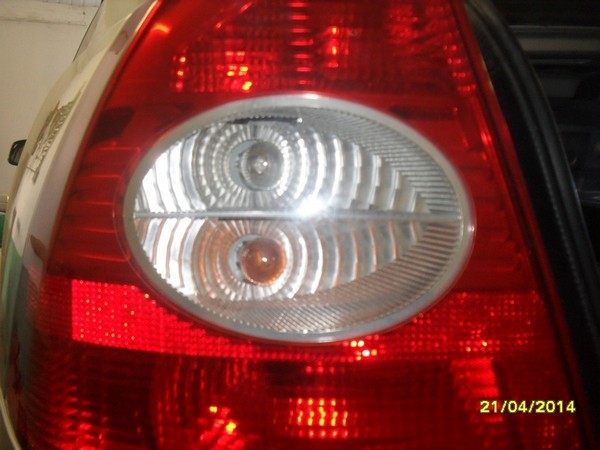

3. Доработка задних фонарей для Ford Focus 2

Многие владельцы фокуса обычно меняют задний фонарь ПТФ на второй задний ход от праворукого фокуса, что значительно увеличивает площадь освещения. Это была моя самая первая доработка фокуса. Такая замена лишает самой ПТФ, которая хоть и редко, но бывает нужна. Поездив так два годика решил вернуть птфки, доработав сами фонари. Очень люблю симметрию в авто, поэтому решил реализовать не одну птф, а в каждом фонаре, дополнив их еще габаритными огнями.

14:1832

15:2337

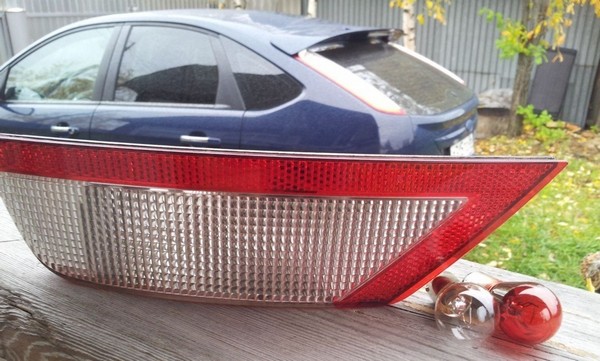

Фонарь и то, что будет его освещать

15:66

16:571

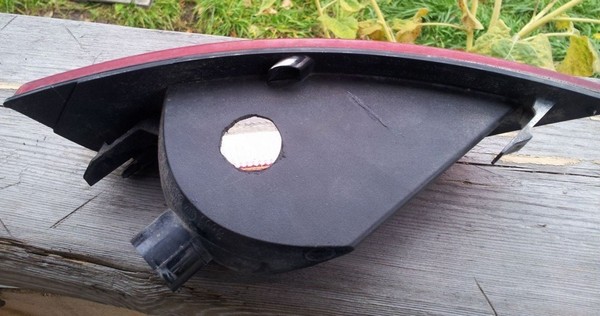

Просверленная дырка для цоколя

16:632

Для данной доработки пришлось принести в жертву свои стоковые фонари, которые уже два года пылятся на чердаке позаимствовав у них цоколь под двунитеевую лампу габарит/стоп. А дальше дело техники: сверилим дырку в корпусе, надежно закрепляем цоколь птф и прокладываем проводку для габаритов и второй птф.
Теперь езжу так — габариты сверху и снизу. ПТФ включаем при необходимости.

16:1330

17:1835

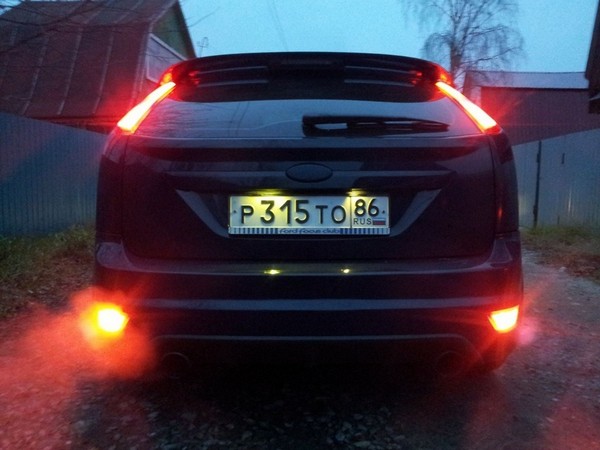

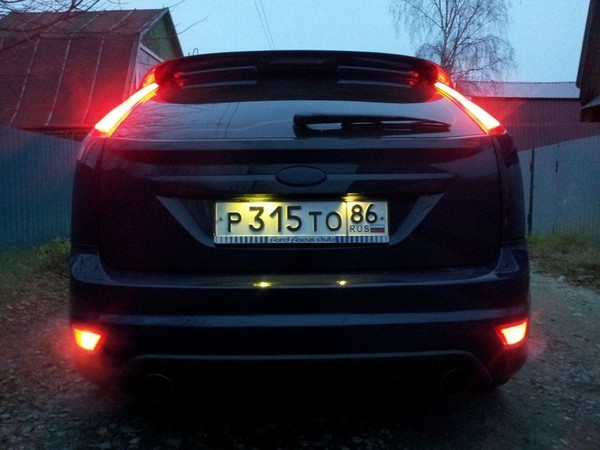

Включены габариты

17:1872

18:2377



Включены ПТФ

18:26

19:531

4. Установка китайских фонарей в Ford Focus 2 с переносом ксенона со старых фар

Вот и я стал обладателем новых задних фар на седан из поднебесной.

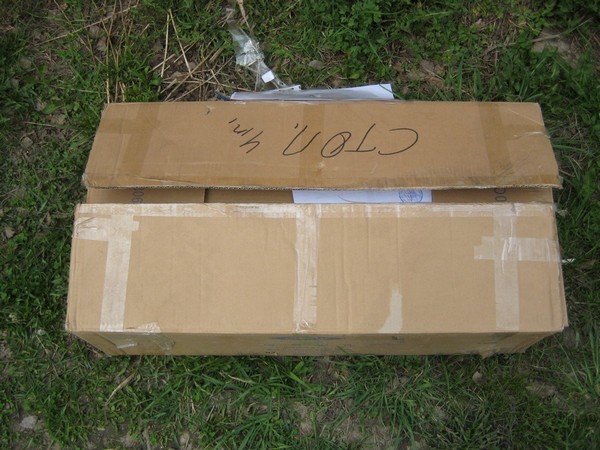

Сама коробка.

19:820

20:1325

Логотип

20:1343

21:1848

Послание, которое было внутри

21:1906

22:2411

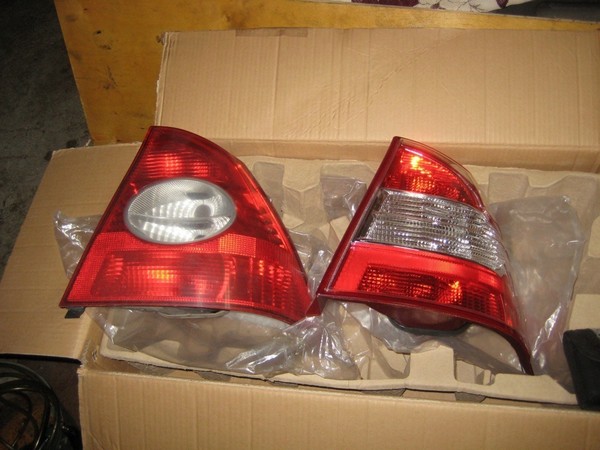

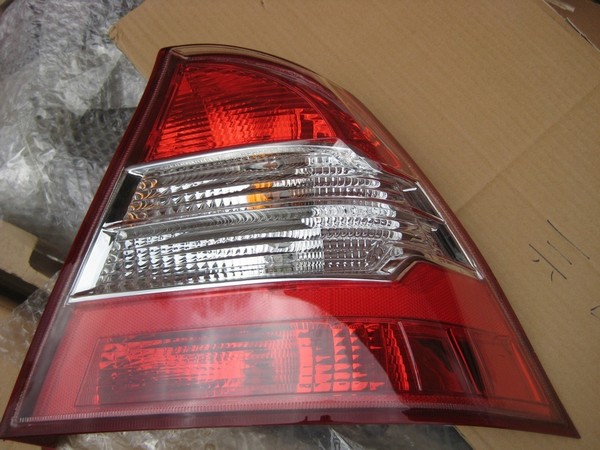

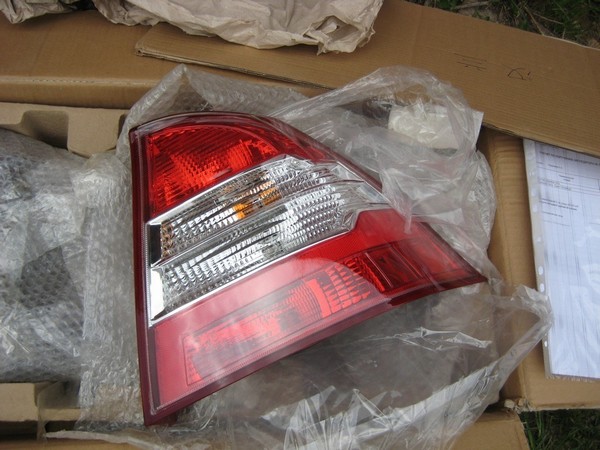

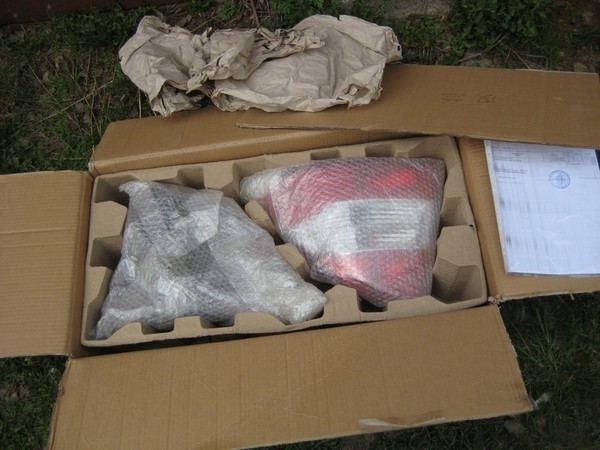

и вот ОНИ… сами фары!

22:41

23:546

24:1051

25:1556

Для интереса примерял родные платы, они подходят, но нужно дорабатывать немного и все лампочки влезают (но с трудом), защёлки срезать не требуется! Вся проблема в том, что если ставить не родные платы, то светят они хуже так как лампочка смещена по отношению к центру отражателя. Это было из любопытства.
Вот сами фарки:

25:2139



26:504

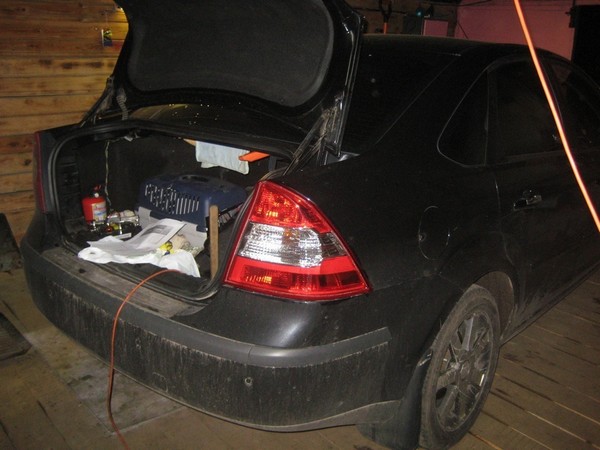

снял старую для сравнения

26:555

27:1060

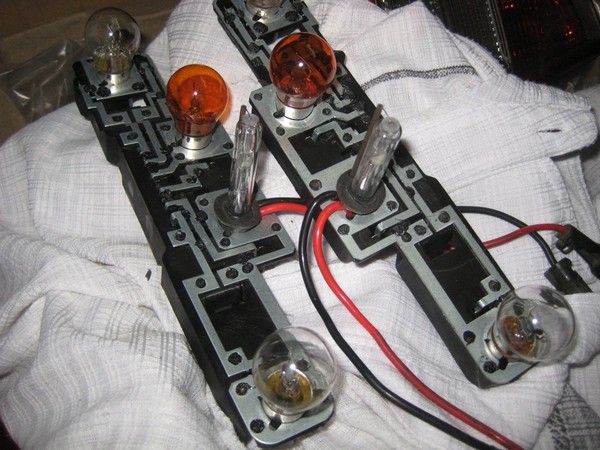

Устанавливаем лампу ксенона в задний ход:

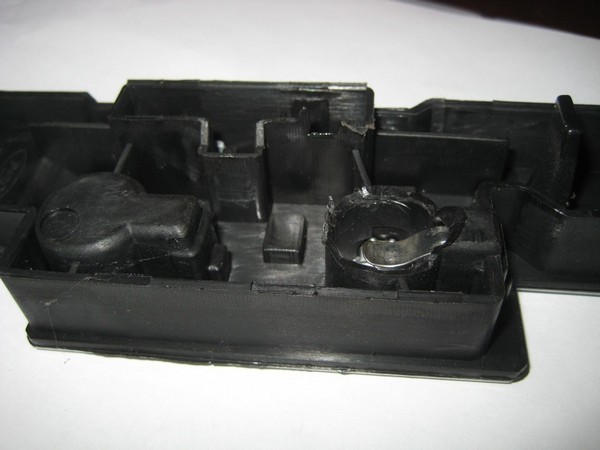

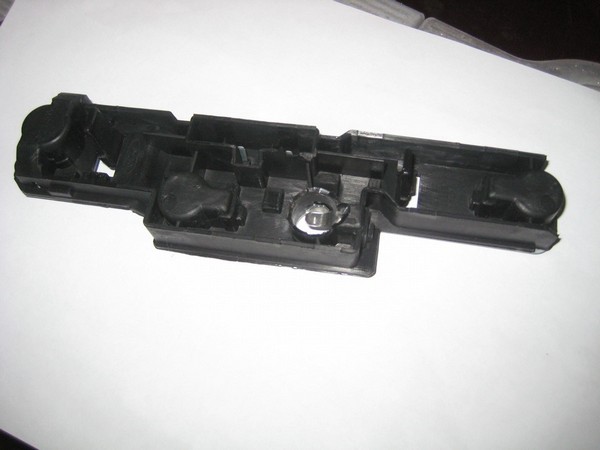

1. Срезаем донышко на плате:

27:1191

28:1696

29:2201

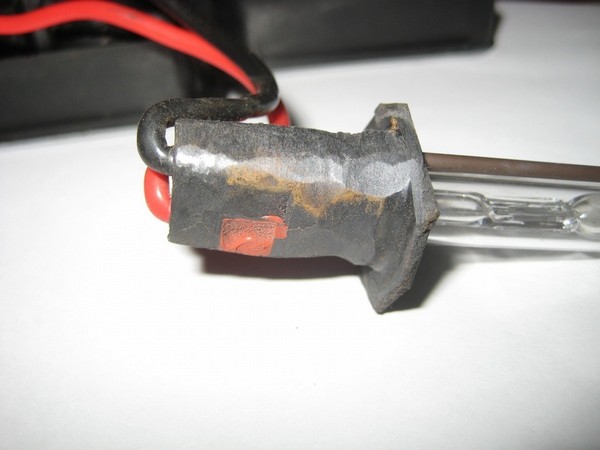

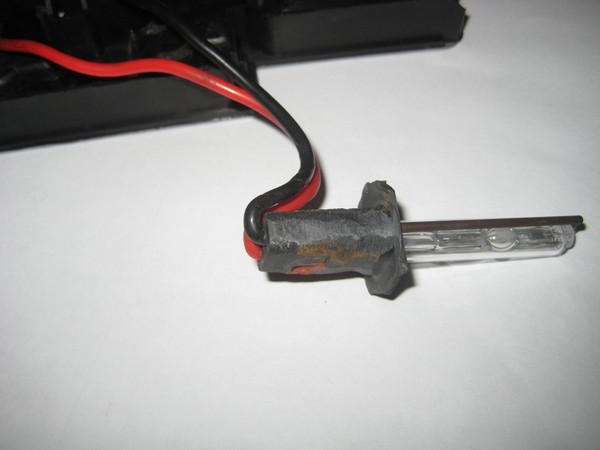

2. Берём любую лампочку и обтачиваем цоколь до нужного нам диаметра:

29:126

30:631

31:1136

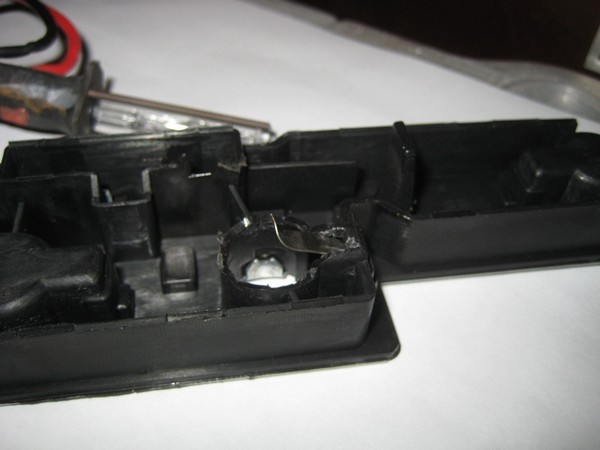

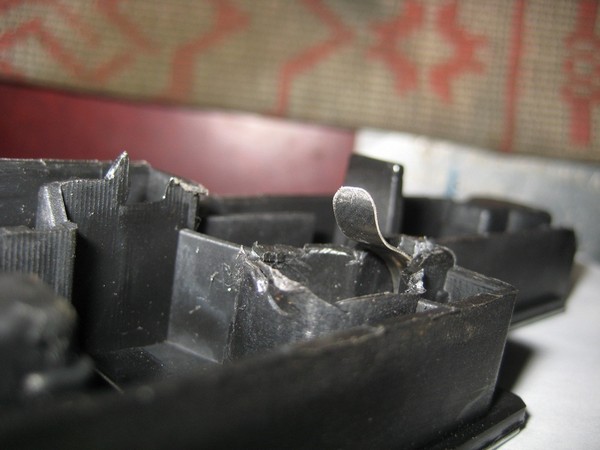

3. Выгибаем контактную пластину наружу НЕ ОТЛАМЫВАТЬ, дабы была возможность обычную лампочку поставить.

31:1330

32:1835

33:2340



4. Вставляем наши лампочки и проверяем как сидят, вставиться должны полностью!

33:145

34:650

5. Убедившись в том, что они встали, обтачиваем оставшийся пластик на лампочке по кругу и наши платы готовы.

34:848

35:1353

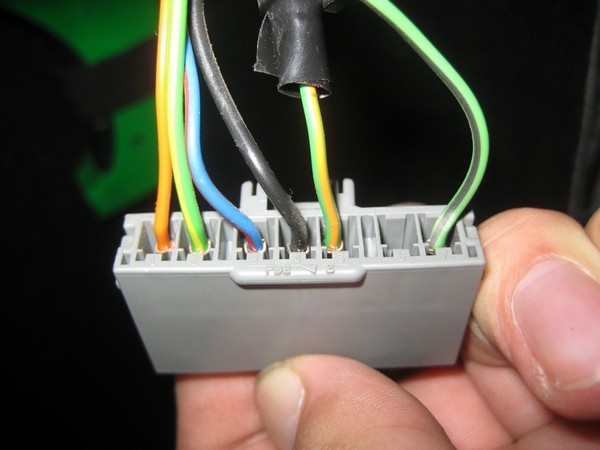

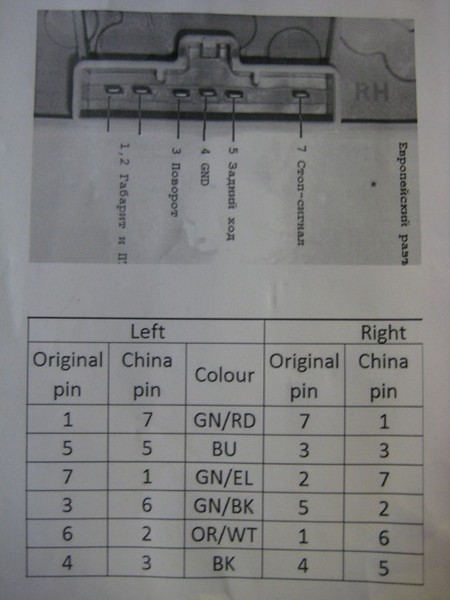

7. Берём вот эти 2 разъёма и перепиновываем по этой схеме:

35:1459

36:1964

37:2469



38:504

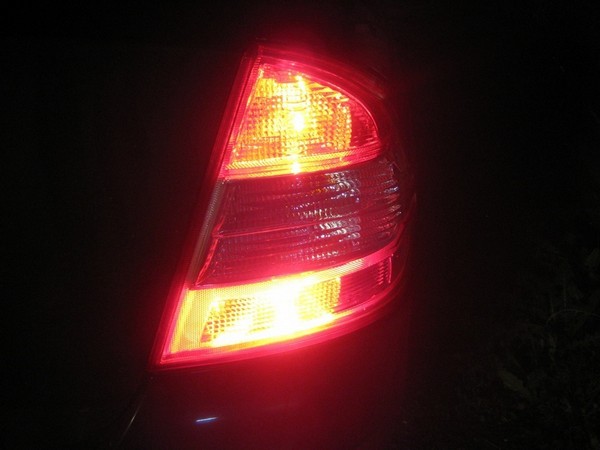

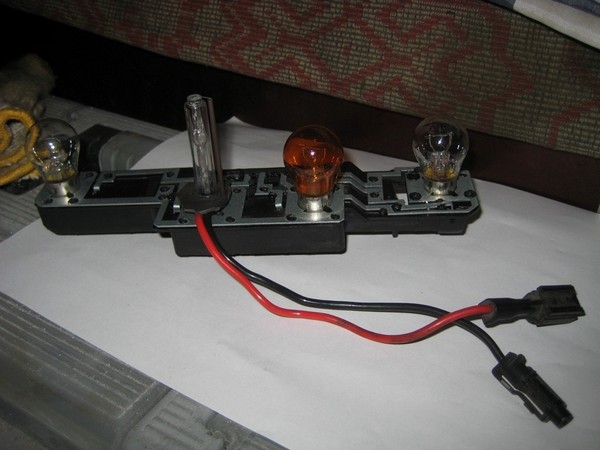

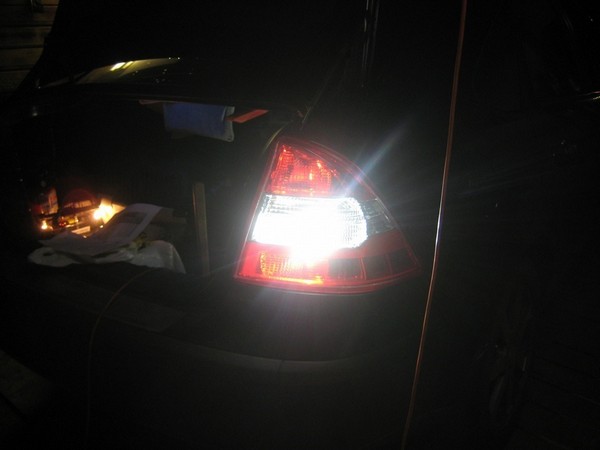

Итоговые фото:

38:534

39:1039

40:1544

41:2049



42:504

5. Установка задних штатных диодных фонарей Ford Focus 2

После очередного обдумывания, перечитывания статей на клубном сайте (FF) на общей «тюнинг-волне» я решил заменить штатные фонари на диодные, оригинал.
Неоднократно видел эти фонарики на дорогах города… И вот решил установить себе.

42:1028

43:1533

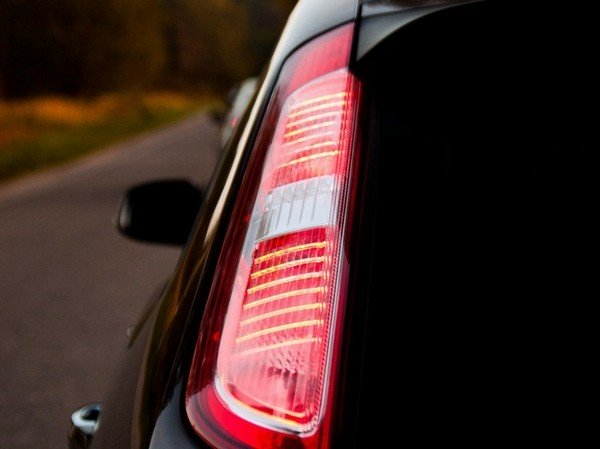

штатные диодные фонари. Фото не моё

43:1601

Через 2 недели фонари были уже у меня

43:1671

44:2176

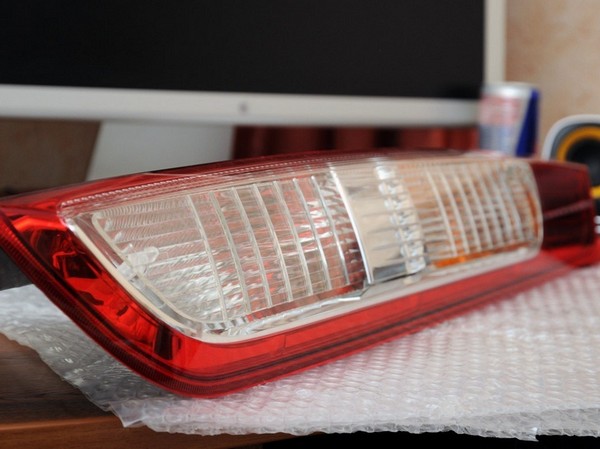

Мои штатные диодные фонари

44:52

Первый осмотр- и я понял, что они действительно хороши, а как они горят, мм, м, м…
Но! Это еще впереди.

44:237

Как известно, штатные разъемы не совпадают с разъёмами диодных фонарей.

44:372

45:877

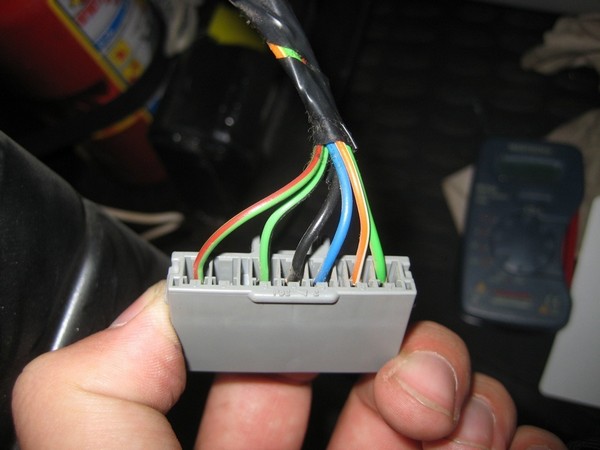

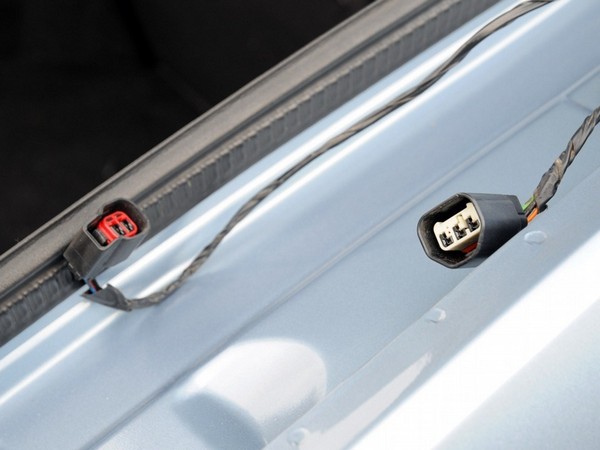

штатные разъемы

45:910

46:1415

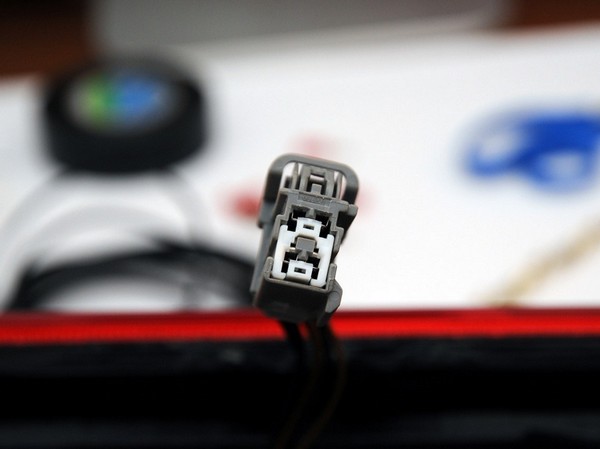

разъём диодных фонарей

46:1461

К этому я был готов.

46:1500

47:2005

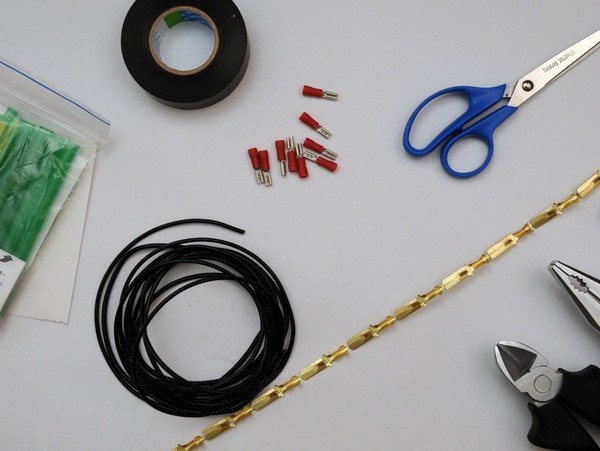

Набор для работы…

47:36

Мне не хотелось резать провода на фонарях и тем более штатную проводку. Решил сделать короткие переходники со штатной колодки на колодку диодных фонарей. Небольшая сноровка, время и «РеДБулл» сделали чудеса.

47:421

48:926

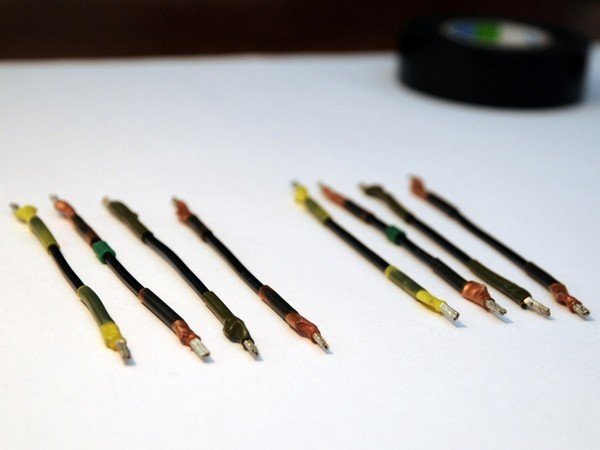

переходники собственного изготовления

48:1002

Соединив и аккуратно изолировав места соединения, я установил эти чудо-фанарики!

48:1154

49:1659

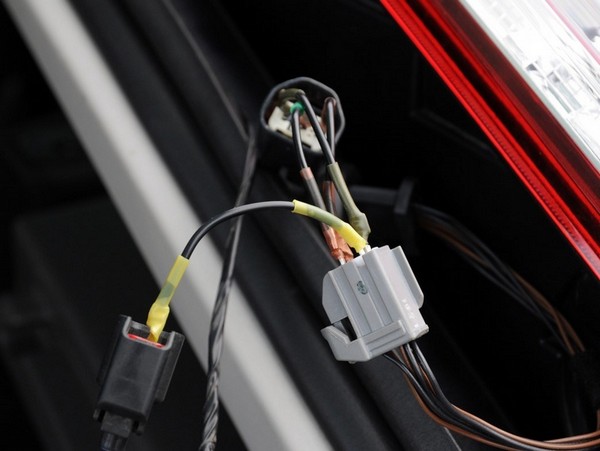

…места соединения

49:1697

На всё про все ушло около 30 – 40 минут! Фонари установлены.

49:1805

6. Чистка задних фонарей Ford Focus 2

Решил сегодня все-таки промыть задние фонари так как в них наблюдалась пыль и даже умершие насекомые. Промывал сначала снаружи, потом внутри несколько раз налив воду и активно взбалтывая, потом водой с фэри и в конце водкой чтобы разводов не было Отражатель как я понял лучше не тереть ничем, очень они нежные.

49:2435



50:504

Пыльный фонарь с комаром внутри

50:566

51:1071

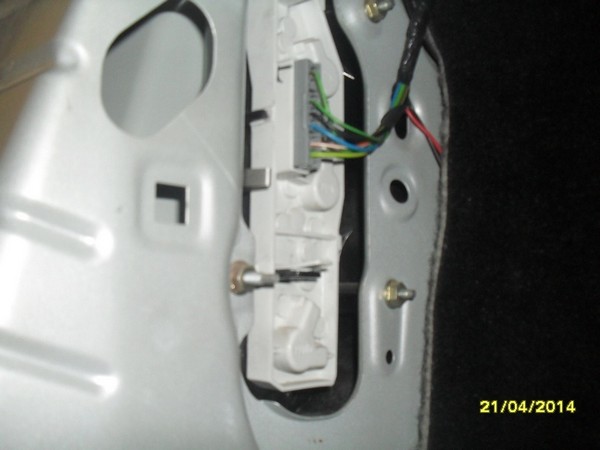

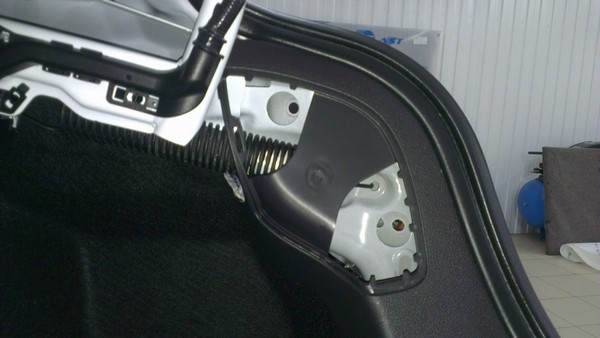

Для снятия фонаря из салона, нужно открутить три гайки, извлечь блок ламп и отвести одну защелку

51:1250

52:1755

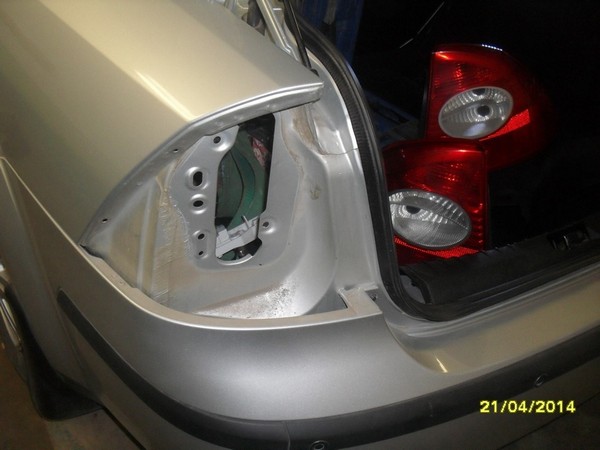

Фонари сняты

52:1782

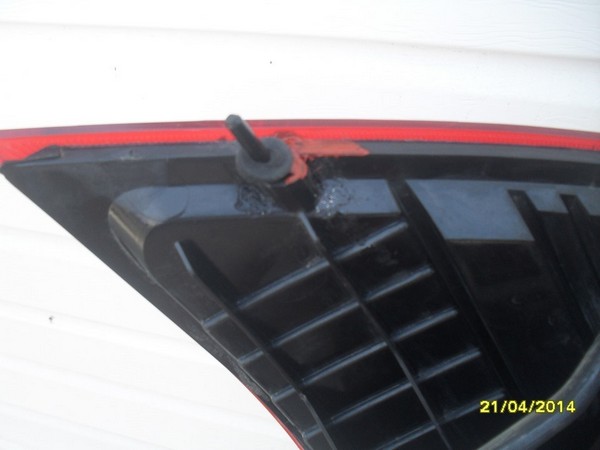

Оказалось, еще один фонарь был лопнут в нескольких местах, пришлось полечить ее с помощью паяльника и утопить в швы несколько скрепок, отверстие замазал герметиком

52:2086



53:504

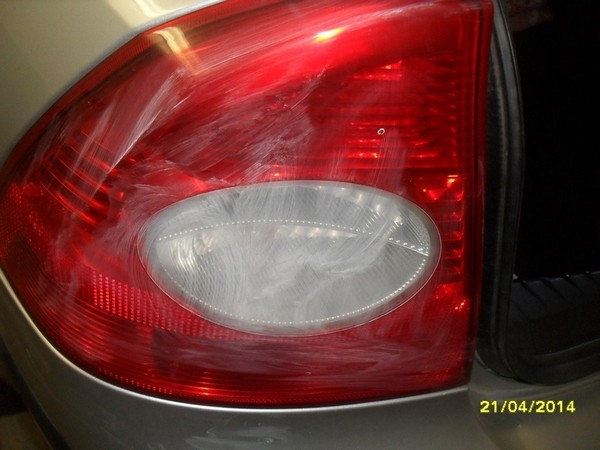

В финале полировка фонаря антицарапином

53:582

54:1087

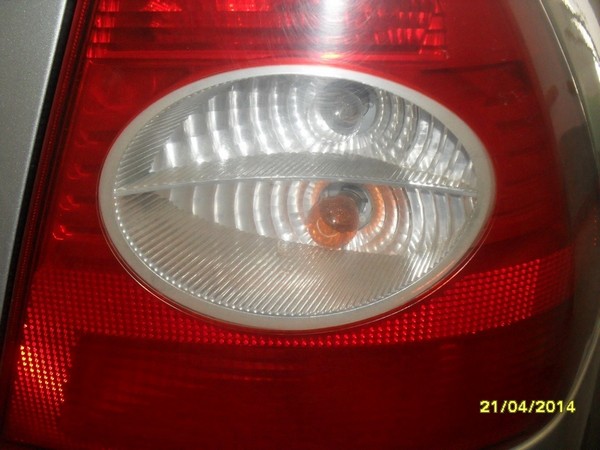

Итог-чистый фонарь!

54:1126

55:1631

Полечил фонарь

55:1662
