Установка задних LED фонарей и замена левого фонаря в Nissan Murano I

Содержание статьи:

0:37

1. Установка задних LED фонарей

0:96

2. Замена левого фонаря Nissan Murano I

0:164

1. Установка задних LED фонарей

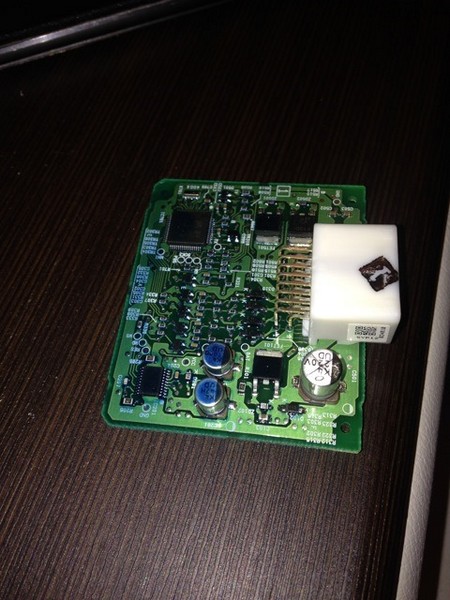

Попались совсем за смешную цену с электронным блоком (16 контактным) задние светодиодные оригинальные фары. Пока думается как их интегрировать. Сейчас при подключении без блока работают только габариты, без тормоза и поворотников. Все опции на фаре выполняет единая плата светодиодов, как я понял принцип работы такой — приглушенно горят габариты, ярко тормоз, а когда включается поворотник габариты отрубаются и диоды начинают моргать. Как бы все это запустить… Проводки от блока нету, буду паять если все срастется, внутренности блока на фото, целая система контроля как видно. Либо вариант проще подключить через релюхи и резисторы, здесь особых проблем не будет.
Может есть знакомые электрики у кого, подкинут

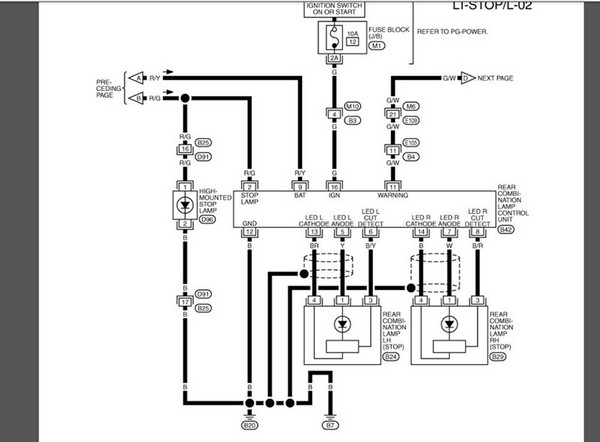

идею как подрубить через блок? Схема из мануала есть, но пока не до конца понятно что и как:

0:1705

Установка задних LED фонарей в Nissan Murano I

1:2210



2:504

3:1009

4:1514

5:2019

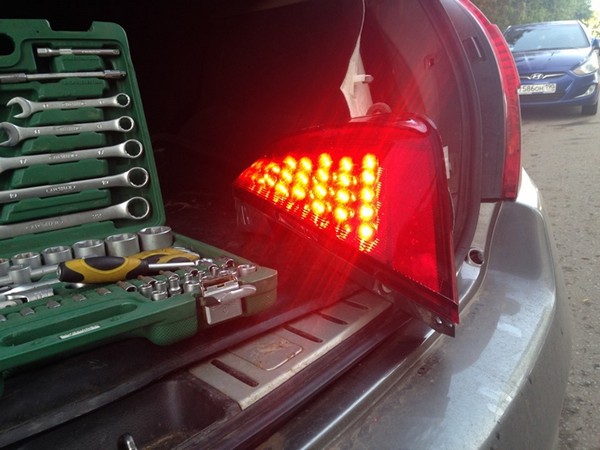

Итак, после изучения мануалов дело двинулось к установке. Сложного ничего нет, если есть самые простые навыки по чтению схем. Блок диодных фар (26760-СС20A) нужен в любом случае, без блока при включении габаритов горят ярко все диоды (как будто нажал на тормоз, поворотники и габариты не работают). Установка заняла 5 часов. Глобальных проблем не возникло. Проводка осталась в стоке, ничего не отрезано\перерезано, на некоторых проводах снята оплетка для подсоединения провода. В идеале найти кусок проводки от блока (у меня ее не было, взял IDE-шлейф от компьютера, обрезал его и немного доработал гнездо блока, чтобы шлейф туда залез, в блоке 16-пиновый разъем, номера ног подписаны на системной плате) и фар, либо колхозить с клеммами. Плюс и землю легко найти прозвонкой в пучке проводов около левого заднего фонаря, плюс зажигания взял с заднего разъема прикуривателя (у правого заднего фонаря). Плюсы подключал через 10А разрезные предохранители. Еще необходимо устанавливать балласты (резисторы) на поворотники, т.к. они моргают быстрее положенного. Балласты были куплены 50 ватные 10 омные и посажены на радиатор через термопасту. Кому-то покажутся колхозом задние красные поворотники, я так не считаю. Задняя часть смотрится как-то злее с диодами — рога дьявола, особенно ночью! Впечатления только положительные.

5:2389



Всю информацию брал из мануала по американскому мурано 2007 года файл LT.pdf:
Схемы по поворотникам — стр. 121,123

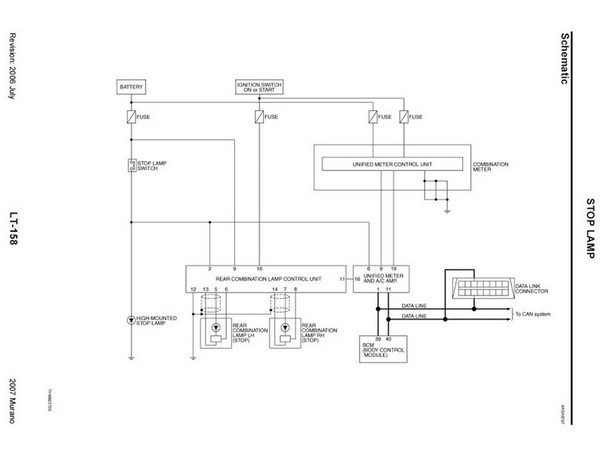

Схемы по стопам — стр.158-160
Схемы по габаритам — 169,171

5:294

Номера фар:
26555-CC20B
26550-CC20B

5:344

Инфа по балластам avtosxema.com/raznoe/391-…rele-pravilno-morgat.html

5:434

6:939

7:1444

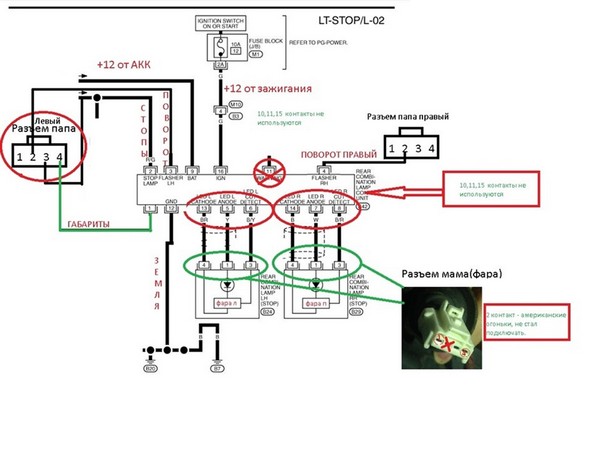

Схема

7:1458

8:1963

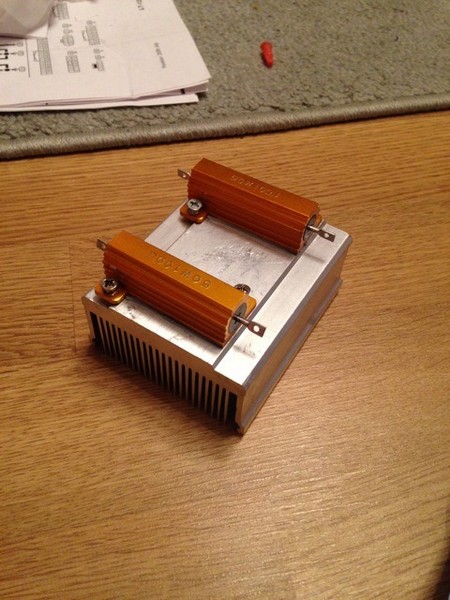

Балласты

8:1983

9:2488

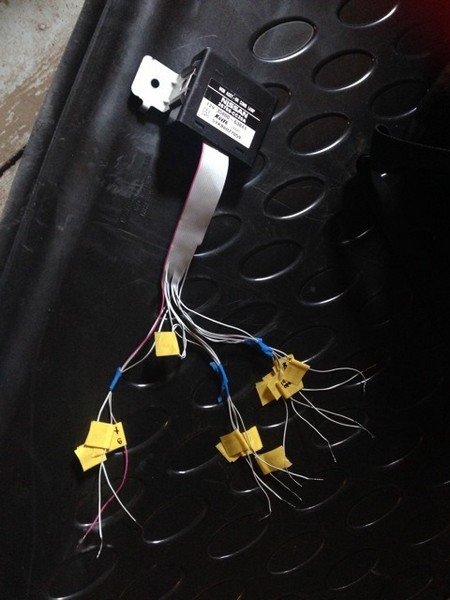

Блок и самодельный IDE шлейф

9:52

10:557

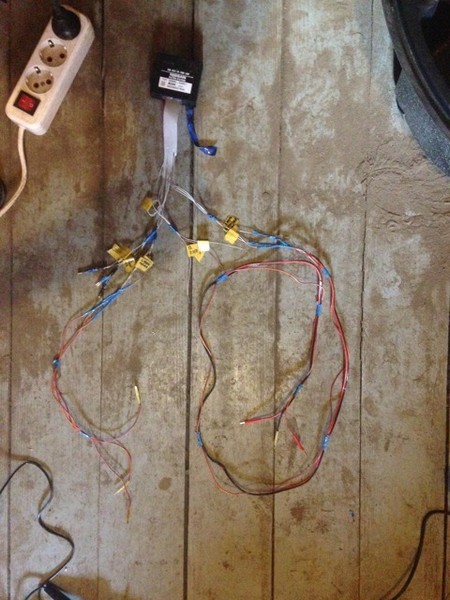

Наращенные провода с клеммами

10:616

11:1121

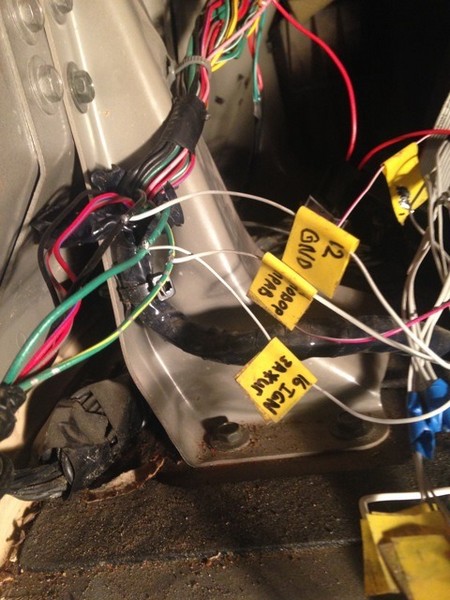

Врезался в проводку

11:1161

12:1666

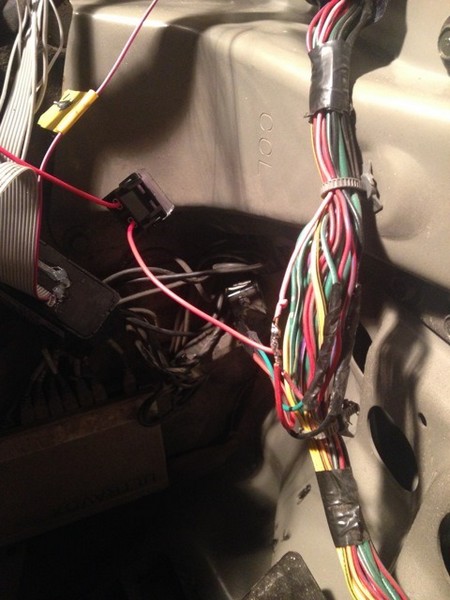

Предохранитель

12:1698

13:2203

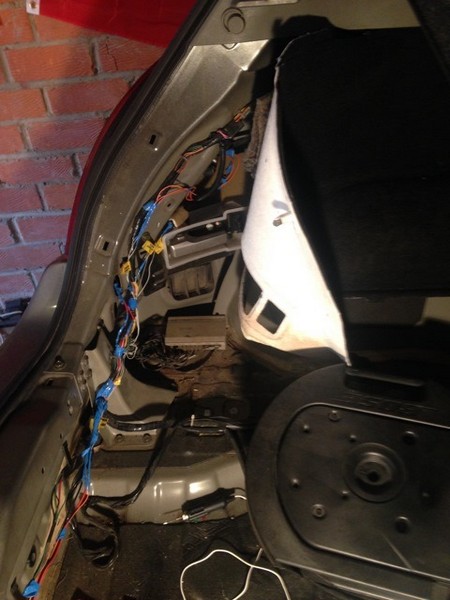

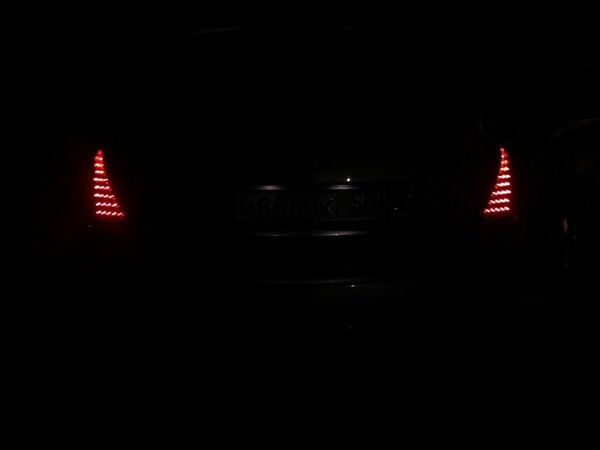

Общий вид

13:20

2. Замена левого фонаря Nissan Murano I

Замена левого фонаря Nissan Murano I

14:588

Фонарь устанавливается примерно с такой же скоростью, как и бьётся. 10 минут спокойной неторопливой работы.

14:787

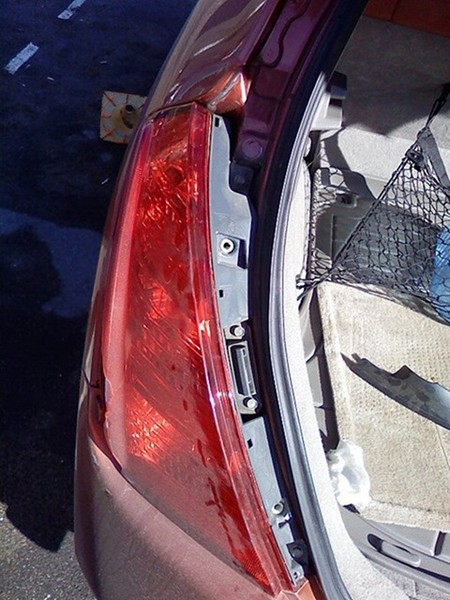

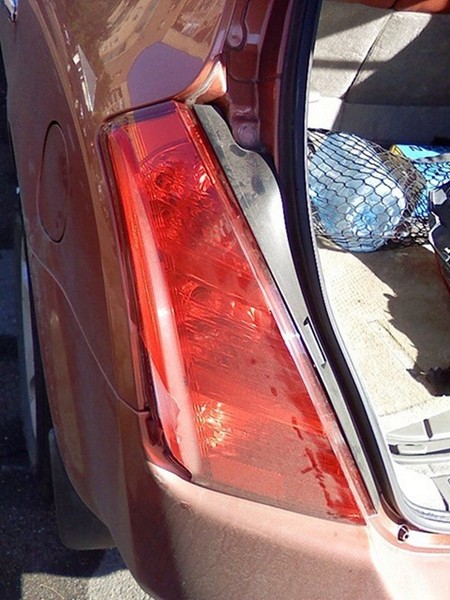

• Оцениваем результат женской парковки

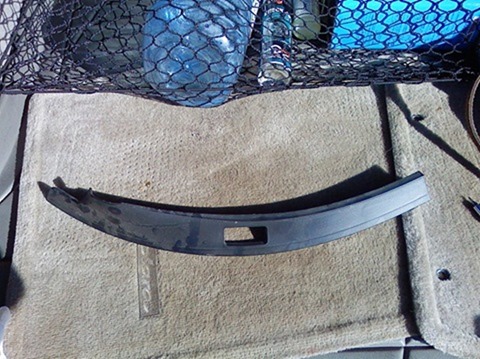

• Аккуратно подцепляем отверткой, обернутой мягкой тканью и снимаем пластиковую накладку

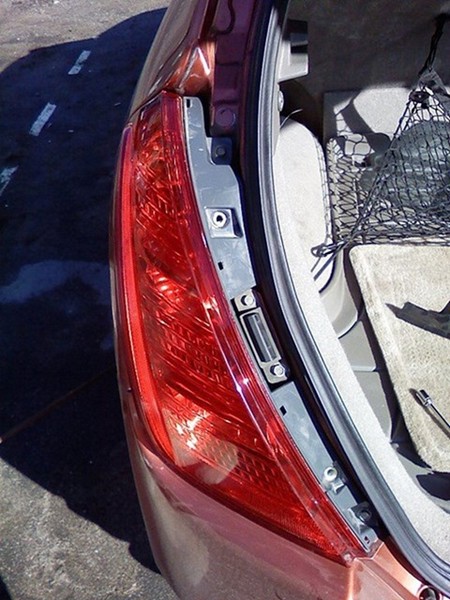

• Фонарь и резиновый амортизатор для багажника крепятся 2 болтами каждый

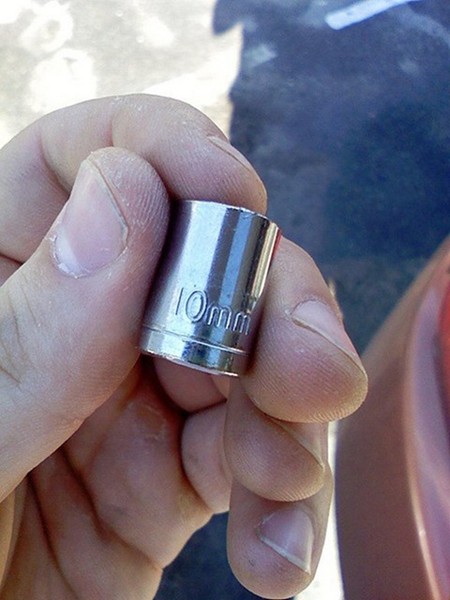

• Берм ключ на 10
• И отворачиваем все 4 болта

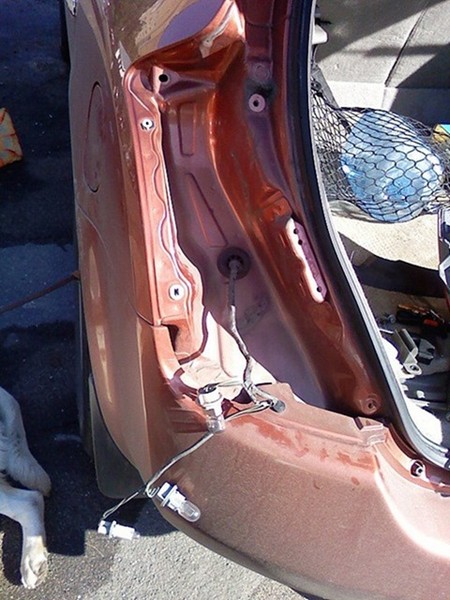

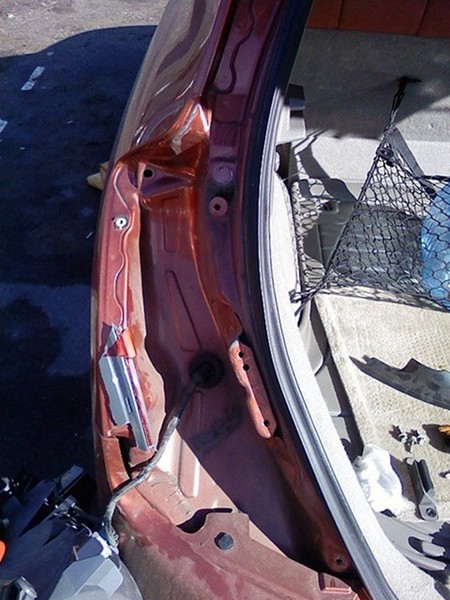

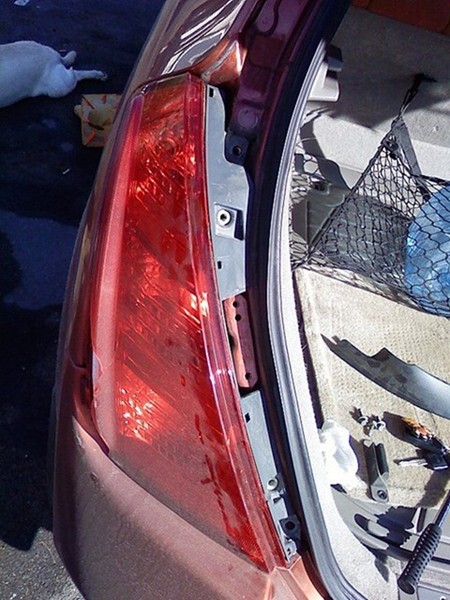

• Снимаем разбитый фонарь
• Удаляем осколки и последовательно извлекаем лампы из фонаря повернув каждую на 90 градусов (лампы расположены в следующем порядке сверху вниз: маленькая лампа в сером патроне, большая лампа в сером патроне, большая лампа в коричневом патроне)

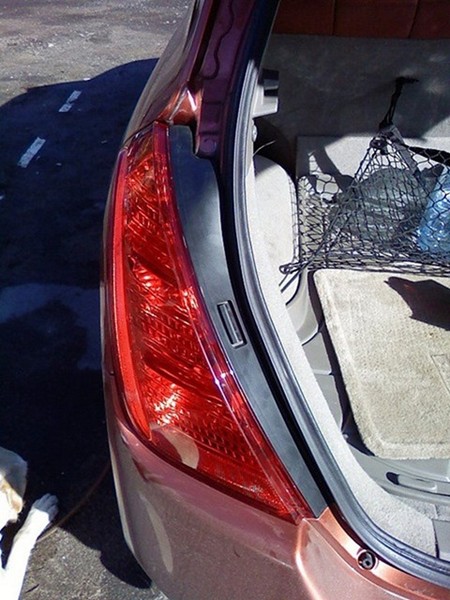

• Устанавливаем новый фонарь, прикручиваем болты
• Устанавливаем пластиковую накладку

14:1916

15:2421



16:504

17:1009

18:1514

19:2019



20:504

21:1009

22:1514

https://www.drive2.ru/l/4035225266124030184/

22:1562

https://www.drive2.ru/l/7147485/, https://www.drive2.ru/l/7192565/

22:1632
