Содержание статьи:

0:37

1. Установка и подключение антенны lemm 2001 в Шевроле Ниву (ВАЗ 2123)

0:158

2. Ремонт антенны Lemm

0:201

1. Установка и подключение антенны lemm 2001 в Шевроле Ниву (ВАЗ 2123)

0:320

Долго размышлял куда её воткнуть, чтоб сидела на честной массе, т.е. на кузове, да чтоб крышу не резать. В итоге решил установить давно уже купленные рейтинги, изготовить кронштейн, прикрутить его на край крыши, и спрятать место крепления кронштейна под задней подушкой рейлинга.
Процесс изготовления кронштейна:
Использовал оцинкованный уголок и пластину.

0:977

1:1482

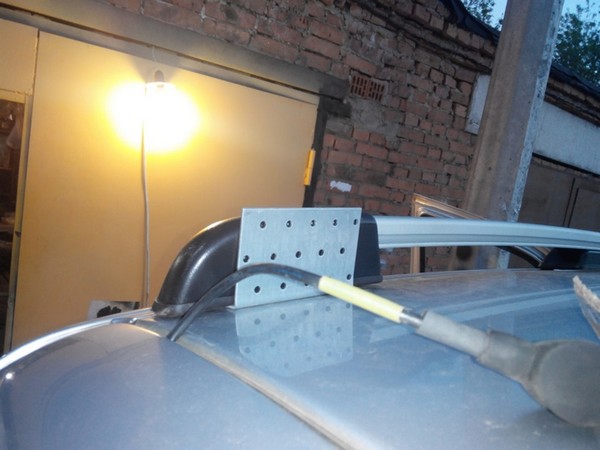

Примерка

1:1502

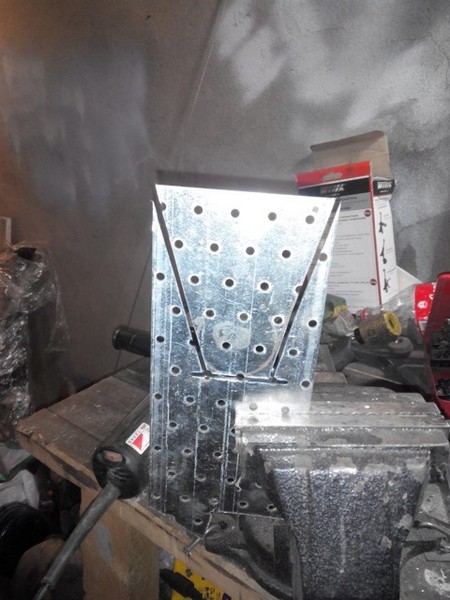

Из пластины вырезал заготовку

1:1561

2:2066

Вырезаю заготовку

2:36

3:541

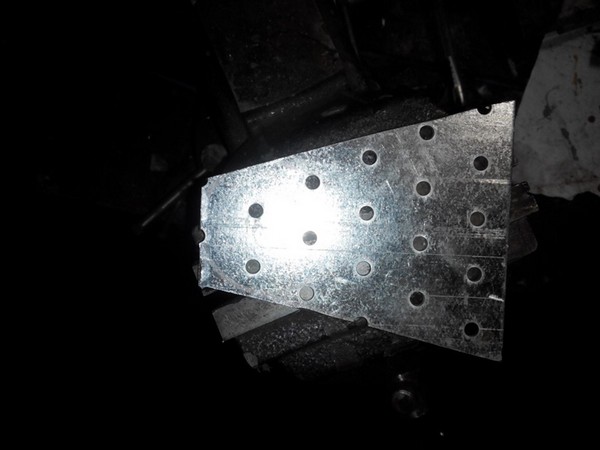

Заготовочка

3:567

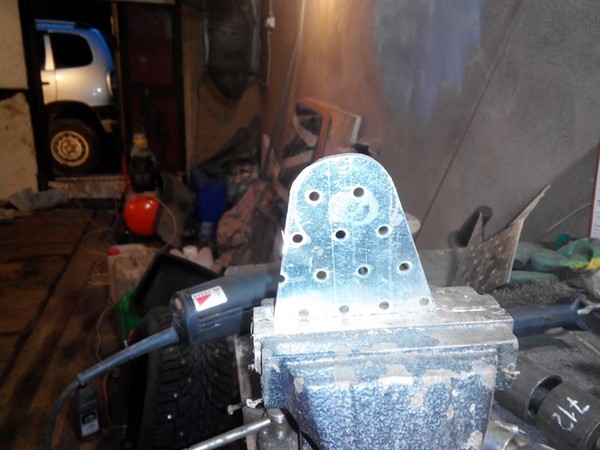

Заготовка обрабатывается и гнется в тисках

3:650

4:1155

В этой скругленной части будет просверлено отверстие и закреплена сама антенна.

4:1306

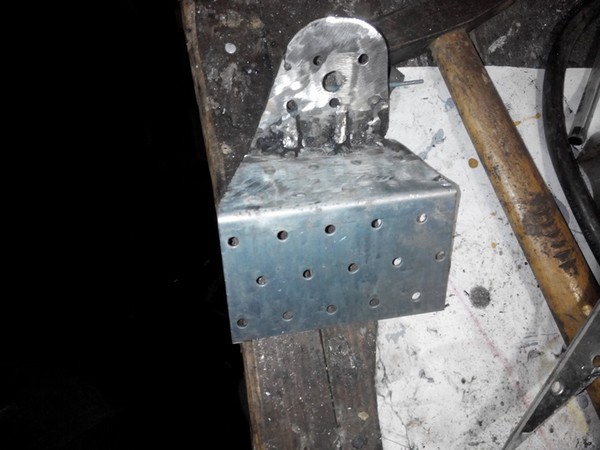

Свариваются две заготовки между собой, и получаем почти готовый кронштейн

4:1446

5:1951

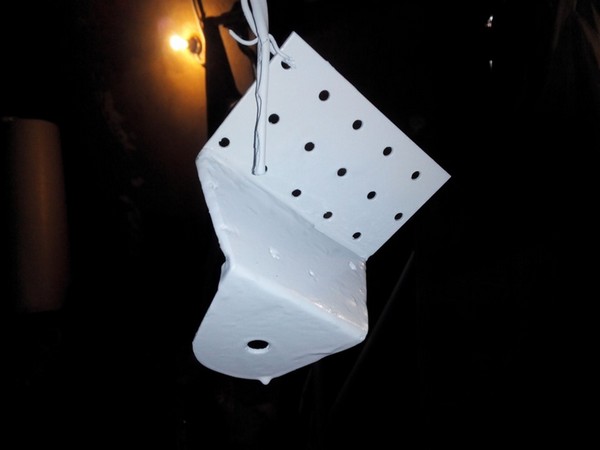

Грунтуем-красим

5:1984

6:2489

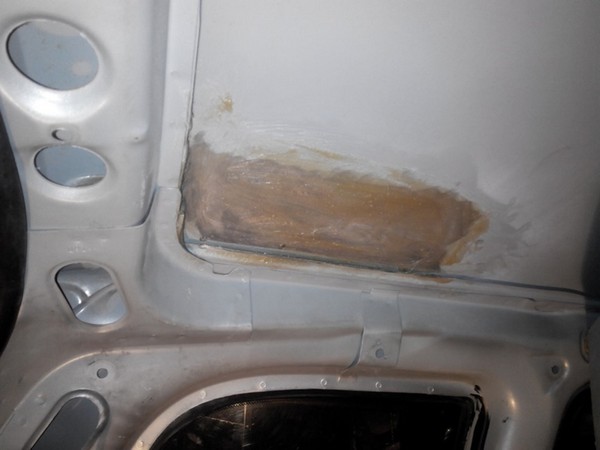

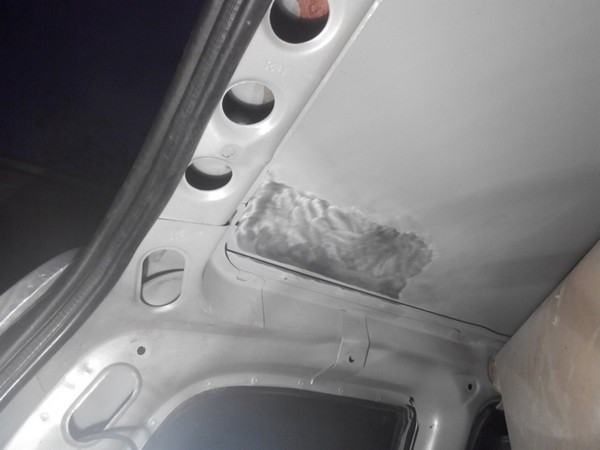

Зачищаем внутри салона крышу от краски в месте установки кронштейна

6:128

7:633

Обильно смазываем это место литолом

7:703

8:1208

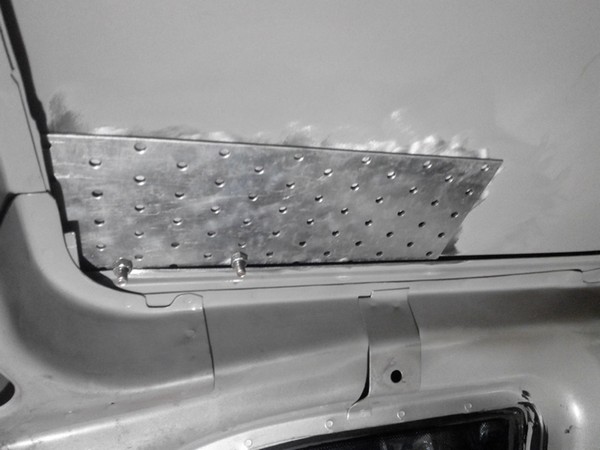

Ставим пластину для усиления, и прикручиваем кронштейн болтами

8:1328

9:1833

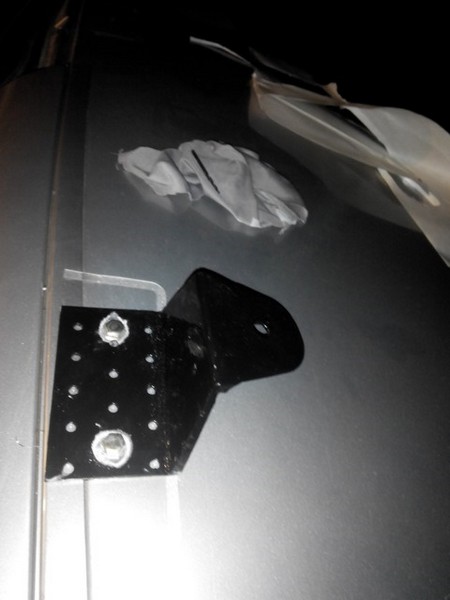

В местах прикосновения болтов С кронштейном, краску с кронштейнов тоже зачищаем

9:1984

10:2489

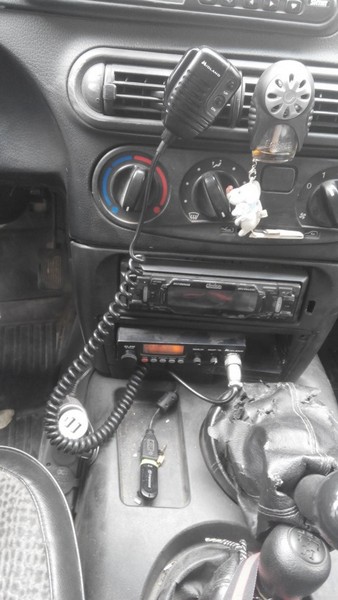

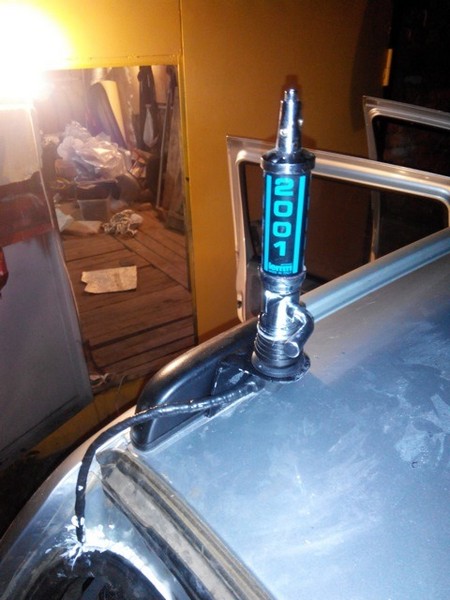

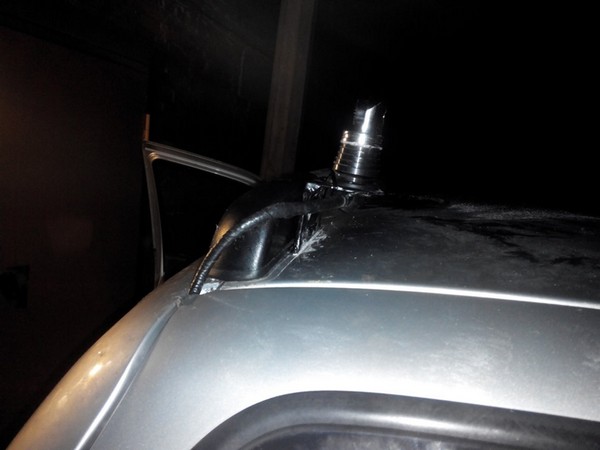

Проводка от рации до кронштейна протянута, рейлинг установлен, антенна закреплена

10:154

11:659

12:1164

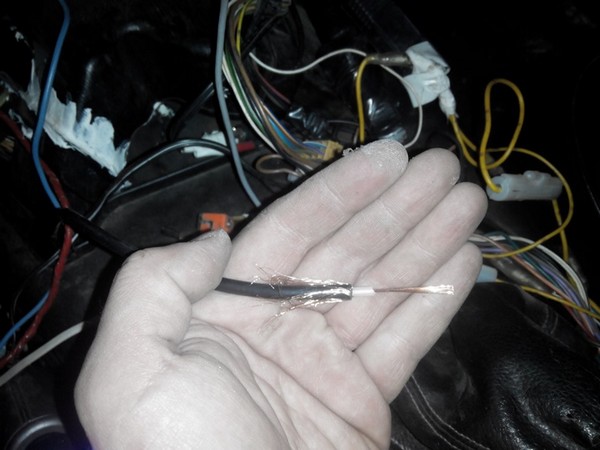

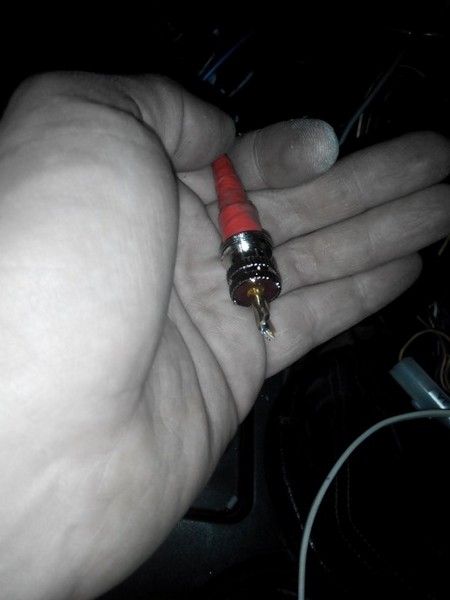

Далее припаивается разъем для подключения антенны к магнитоле. Зачищаем изоляцию, отгибаем экран на кабель и припаиваем разъем

12:1402

13:1907

14:2412

Подключаемые КСВ- метр и измеряем Ксв. У меня КСВ в сетке "С" показало 1,1.

14:132

15:637

2. Ремонт антенны Lemm

15:679

По характерному треску, понял, что чем-то задел перемычку гаражных ворот. Вылезая посмотреть что там, да как, молнией прилетает мысль о не сложенной антенне, смотрю- вот и она лежит, сломанная в катушке.
Покупать новую жаба бы задушила, принялся ремонтировать. Разобрал все при помощи фена, смыл литол с обмотки бензином.

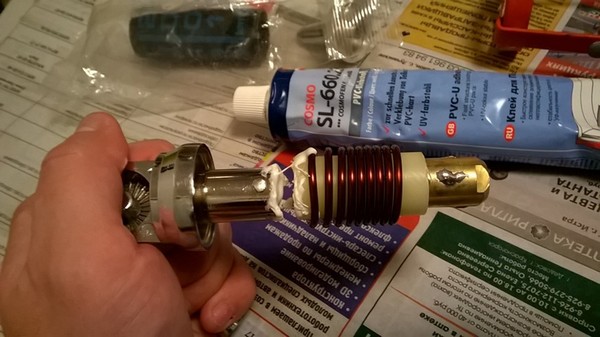

Решил сначала склеить сердечник- изолятор, но эта китайская херня ничем не хотела браться, обошёлся без склеивания сердечника

15:1498

16:2003

Слабое место Леммов

16:39

В итоге сначала приклеил наружную часть катушки с надписью к нижнему основанию, далее развел эпоксидку и залил до верху в катушку, затем, при помощи пистолета для герметика, зафиксировал катушку, сжав сердечник.

16:429

17:934

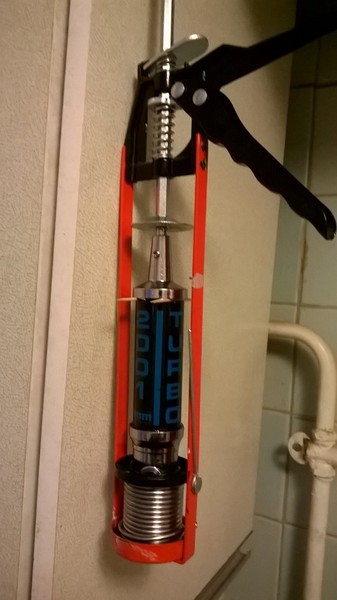

Станок для ремонта антенны.

17:988

Проверка лесом и ветками показала, что все довольно крепко, прием связи не пострадал.

17:1147
