Установка сигнализации Pandora DXL и штатная сигнализация ВАЗ 2113, 2114, 2115

Содержание статьи:

0:37
  1. Установка сигнализации Pandora DXL  ВАЗ 2114
  2. Штатная сигнализация АПС-4 на ВАЗ 2114

1. Установка сигнализации Pandora DXL  ВАЗ 2113, 2114, 2115

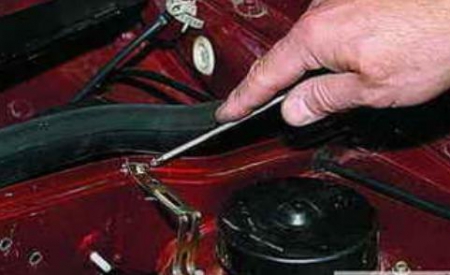

Произведем установку сигнализации Pandora DXL 5000  Ваз 2114 своими руками. Сначала установим датчики открытия капота, монтировать их нужно таким образом, чтобы они замыкались сразу же после открывания. Для этого изготавливаем кронштейн из пластины крепления электропривода замка двери Ваз 2114. Кронштейн деформируем так, чтобы его можно было прикрепить в нескольких точках.

0:970


1:1475

Кронштейн крепится саморезом и гайкой М6. Устанавливаем датчик в дырку кронштейна и регулируем его положение по высоте. Далее берем омметр и проверяем надежность соединения датчика с массой при открытом капоте. Примерно таким же образом инсталлируем датчик открытия двери багажного отсека. Сам датчик будет находится внутри багажника, тем самым он будет защищен от всевозможных внешних факторов. В некоторых комплектациях на Ваз 2114 датчик открытия багажника установлен заводом-производителем, так что в этом случае будет достаточно подсоединить его проводку к системе сигнализации. Сирену на Ваз 2114 лучше всего установить в подкапотном пространстве, в левой части щитка передка. Для того, чтобы закрепить кронштейн сирены, сверлим несколько отверстий на щитке передка. Совмещаем отверстия кронштейна с дырками в щитке передка и заворачиваем туда болты. Имейте в виду, что рупор сирены обязательно должен быть направлен вниз, так вы не допустите попадание внутрь влаги. Микроволновый датчик рекомендуется установить ближе к середине салона машины, под облицовкой тоннеля пола. Удаляем чехол рычага переключения передач, затем берем тонкую плоскую отвертку и извлекаем заглушку. Демонтируем облицовку тоннеля пола к щитку панели приборов. Передвигаем левое переднее сидение вперед до упора и убираем заднее крепление облицовки тоннеля пола. Проводка датчика идет к центральному блоку сигнализации по полу. Ставим облицовку тоннеля пола на свое штатное место. Так вы сможете отрегулировать чувствительность датчика через дырку в облицовке тоннеля пола Ваз 2114. После регулировку закрываем отверстие заглушкой.

1:4441

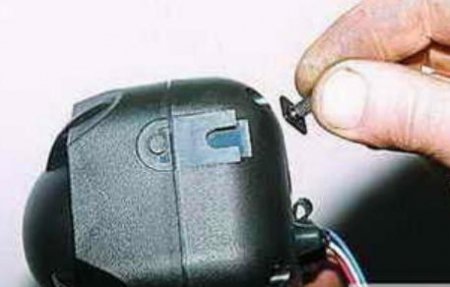

Установка сигнализации Ваз 2114 своими руками

2:504


Крепление датчика удара должно быть жестким, только так он сможет хорошо воспринимать воздействия на кузов автомобиля. Располагаем его в максимальной отдаленности от воздуховодов отопителя и не допускаем попадания прямых солнечных лучей. Чтобы установить светодиодный индикатор нам нужно будет просверлить отверстие в облицовке панели приборов. Туда продеваем провода светодиодного индикатора. Переключатель сервисного режима монтируем в скрытом месте, который известен только вам. Центральный блок можно установить на том же кронштейне, на котором располагается контроллер системы впрыска топлива. В качестве крепления блока используют саморезы либо двусторонний скотч. После того, как мы установили все элементы сигнализации, пора вмонтировать в салон Ваз 2114 передатчик пейджера. Предварительно обезжириваем поверхность ветрового стекла, снимаем защитную пленку с корпуса передатчика и приклеиваем его к ветровому стеклу параллельно правой передней стойки крыши. Проводка передатчика идут под облицовкой передней стойки. Передатчик пейджера легче всего разместить в кармане солнцезащитного козырька.

2:2557




3:504

2. Штатная сигнализация АПС-4 на ВАЗ 2113, 2114, 2115

На автомобиль Ваз 2114 с впрыскиваемыми двигателями заводом-производителем устанавливается электронная противоугонная система АПС-4. Такая система не допускает запуск силового агрегата без предварительного считывания кода с рабочего кодового ключа, тем самым обеспечивает дополнительную защиту от угона.

3:1161

Сигнализация на Ваз 2114

4:1666

Самым главным элементом данной системы является иммобилайзер. Как только произошло считывание кода с ключа, иммобилазер сверяет код и подает контроллеру системы управления мотором сигнал на разрешение пуска двигателя. Главным предназначением охранной сигнализации является оповещение владельца машины о попытке несанкционированного вскрытия Ваз 2114. Некоторые сигнализации, которые становятся все более и более популярными, блокируют отдельные системы автомобиля, плюс к этому предоставляют автовладельцу ряд сервисных опций, например, управление центральным замком с помощью брелока или включение габаритных фонарей или ближнего света, дабы можно было найти свою машину на стоянке. Чтобы обеспечить качественную защиту автомобиля от угона и при этом сильно не затрачиваться, рекомендуется использовать именно иммобилайзеры. Но, как ни крути, система охранной сигнализации на сегодняшний день гораздо популярнее, потому что она предлагает автомобилисту гораздо более широкий перечень функций. В комплекте сигнализации имеется рабочий и запасной брелок. Все опции, которыми может порадовать сигнализация, можно разделить на служебные и сервисные. К служебным функциям относятся распознавание попыток проникновения в машину, противодействие угону и своевременное оповещение владельца. В зависимости от модели сигнализации число служебных функций может доходить до нескольких десятков.

4:4237




5:504


Сервисных функций в дорогих моделях сигнализаций может быть не меньше, чем служебных. Рассмотрим самый просто вариант системы сигнализации на Ваз 2114. Такая система включает в себя центральный блок, датчики открытия капота и двери багажного отсека, сирену, светодиод, датчик удара и брелок. Кроме этого в этот список можно вписать электромагнитное реле, переключатель сервисного режима, датчики контроля внутреннего объема. Все это может быть объединено в одном или нескольких блоках. Моноблочная система имеет свои плюсы и минусы. Если рассматривать с точки зрения монтажа, то моноблочное исполнение значительно упрощает установку, потому что в этом случае применяется гораздо меньшее количество механических и электрических соединений. К тому же система отличается надежностью. Однако при применении моноблочного принципа возникают сложности с выбором места установки. Если запрятать блок слишком далеко, то это отрицательно скажется на слышимости сирены, но это еще не самое страшное. Если злоумышленник каким то образом доберется до моноблока, то он сразу получит доступ ко всем цепям системы. Сирены системы сигнализации могут быть автономными и неавтономными. Автономные системы имеют встроенный источник питания. Если повредить провода или разъединить разъемы, то такие сирены сразу же включаются на полную мощность. Автономным источником питания такой сирены, как правило, служит аккумуляторная батарея.

5:3110



иммобилайзер на Ваз 2114

6:504
