Установка тормозов от ВАЗ 2112 на ВАЗ 2113, 2114, 2115 и установка дисковых задних и вентилируемых тормозов на Самару

Содержание статьи:

1. Установка тормозов от ВАЗ 2112 на ВАЗ 2113, 2114, 2115

Все отлично знают, что штатные тормоза на 15, 14 мягко говоря слабые. Три, четыре сильных оттормаживаний со 120 до 0 и они уже перекаленные. А там уже все зависит от колодок, некоторые теряют до 50% своих останавливающих свойств при таком нагреве, а часть просто перестают тормозить, что может плачевно окончиться. В любом случае тормозной диск перегревается и его начинает вести, в следствии потеря эффективности торможения, вибрации при торможении, вибрации на высоких скоростях, более быстрый нагрев диска.

Вентилируемые и 13 не вентилируемые тормозные диски

Планировался бюджетный вариант замены тормозов, поэтому решено было перейти на тормоза от ваз 2112 у них с завода идут 14 дюймовые вентилируемые тормоза. После 13-ых не вентилируемых, будет не плохой эффект.

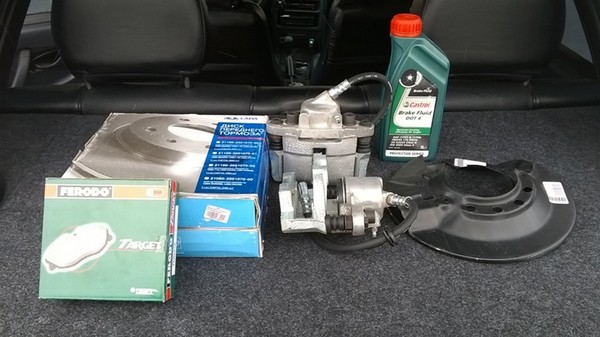

Сразу определимся что нам понадобится:
1. Тормозные диски от 2112 (они 14 дюймовые и вентилируемые)
2. Скобы суппортов от ваз 2112
3. Направляющие передних тормозных колодок от ваз 2112
4. Защитный кожух для 14 дюймового диска.
5. Новые колодки (если со старыми все печально)

Второй и третий пункт можно пропустить, купив суппорт от 2112 в сборе. Правда это более дорогой путь (От 1600руб/шт), но бывает и единственный т.к., например, у нас в городе составило проблему найти отдельно скобу на 2112, пришлось искать на разборе.

В следствии печального опыта сразу расскажу отличия частей суппорта, дабы вам не сделать моей ошибки.
Во-первых: суппорта от ваз 2110 и ваз 2112 ни черта не одинаковые, как меня убеждали в магазине.
Во-вторых: имеется три основных параметра суппортов 2110 — 2115
1. Это ширина направляющих. Они идут для вентилируемых дисков и не вентилируемых. Разница в ширине канала для тормозного диска.
2. Это высота направляющих. Они идут для 13-ти дюймовых дисков и для 14-ти дюймовых дисков. Разница в высоте ушей крепления к поворотному кулаку.
3. Это ширина скобы. Бывают для вентилируемых тормозных дисков и не вентилируемых. Разница в ширине. На самый крайний, временный случай можно оставить и узкие скобы, но тогда чтобы она встала внешняя колодка должна иметь износ где-то 70%.

Установка тормозов от ВАЗ 2112 на ВАЗ 2113, 2114, 2115

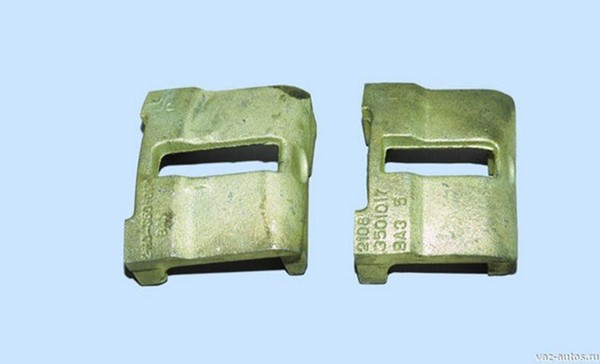

Разница ширины скобы

Разница между направляющими для 13 дюймовых дисков и направляющими для 14 дюймовых дисков.

Приступаем:
1. Снимаем колеса
2. Снимаем колпачок со штуцера, немного выкручиваем его, надеваем шланчик нужного диаметра и сливаем тормозную жидкость в бутылку. Если она сама не стекает, то качаем педалью тормоза, пока не сольем из данного контура. Тоже самое проделываем со вторым суппортом.
3. Откручиваем тормозной шланг от штуцера тормозной трубки. Здесь нам понадобится разрезной ключ на 10, без него можно легко сорвать грани у штуцера трубки. Также понадобится ключ на 15 чтобы держать тормозной шланг.
4. Откручиваем суппорт. Скоба суппорта прикручена намертво, так что ее удобнее откручивать, не снимая суппорта (Болт может быть код шестигранник, либо под звездочку на 14) Откручиваем скобу, цилиндр, направляющую, снимаем.
4. В случае если мы покупали части по отдельности, то собираем новый суппорт из старого цилиндра (следует убедиться, что он живой. — манжета не порвана, цилиндр туго ходит, не заклинивает.) и новой скобы.
5. Снимаем тормозной диск. Часто он прикипает, можно его нагреть горелкой и потихоньку сбивать через деревяшку. Если диск убитый и его не жалко, то долбим прямо по нему) только без фанатизма. :)

Все снято, кроме шланга.

6. Устанавливаемые новый тормозной диск. Для того чтобы новый диск встал легко на тупицу, слегка проходим крупной наждачкой по ступице, чтобы убрать ржу.

Ступица готова к установке тормозного диска

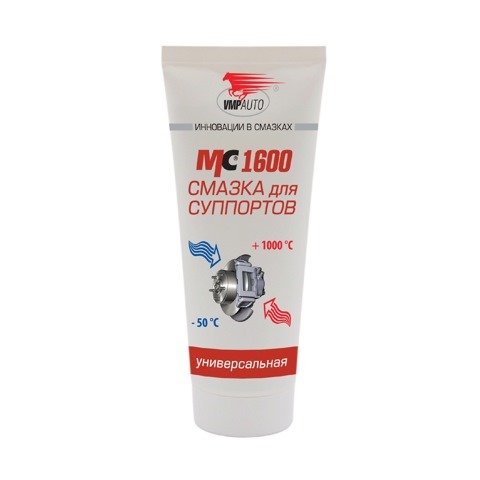

7. Прикручиваем новую направляющую. Заранее проверив направляющие пальцы и смазав их специальной высокотемпературной смазкой.
8. Ставим колодки и устанавливаем цилиндр со скобой.
9. Прикручиваем тормозной шланг, так чтобы в положении колёс "прямо" он не был скручен (для видимости скручивания, на них идёт полоска вдоль шланга)

Видим, что полоска на шланге идёт ровно

10. Заливаем слитую ранее тормозную жидкость в бачок с тормозной жидкостью и прокачиваем тормоза. (Процесс прокачки смотрим в интернете)

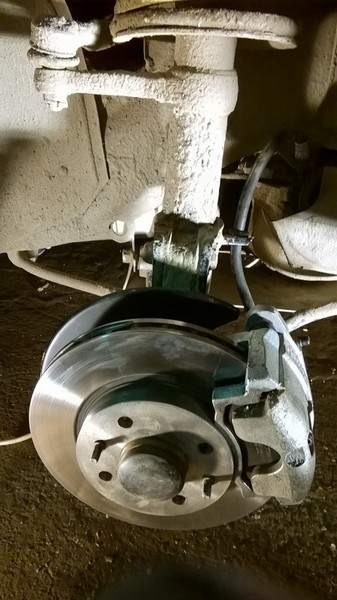

Тормоза установлены, прокачаны

11. Ставим обратно колёса.

Первые 300км будет происходить притирка нового диска, сильно тормозить нельзя, только плавная, спокойная езда.

Тринадцатые колеса после установки 14 тормозных дисков не встанут, будут мешать суппорта.

В следствии ошибки и заблуждения, осталась пара новых и одна б\у направляющих для тринадцати дюймовых вентилируемых дисков.
А также, то что осталось от старых тормозов, но ещё годное для использования:
— Пара направляющих для 13-ти дюймовых не вентилирующих дисков.
— Пара скоб для 13-ых не вентилируемых дисков.
— Пара кожухов под 13 диски.

2. Установка задних дисковых тормозов на Самару

статья про Установка задних дисковых тормозов на Самару Понятное дело, что мощные иномарки комплектуются дисковыми тормозами всех осей стандартно, что позволяет им, уверено оттормаживаться с больших скоростей. Тормозная система отечественных машин оборудована задними барабанными тормозными механизмами и является не слишком эффективной, особенно при динамичной езде. Многим водителям знакома потерявшая свою информативность педаль тормоза, вследствие перегрева всей тормозной системы, например, на затяжном спуске. Согласитесь, достаточно неприятная ситуация. В данном случае я решил исправить этот недостаток кардинально и научить свою машину останавливаться не хуже иномарок.

Передние невентилируемые тормозные механизмы с дисками диаметром 240мм были заменены большими по диаметру вентилируемыми "блинчиками" от нового семейства ВАЗ 2110 16V диаметром 264мм, что само по себе дало существенную прибавку к заложенной ещё заводом - производителем эффективности торможения. Родные же остались не у дел и были свалены в угол гаража. Это произошло около года назад и всё это время "мучила" мысль о ЗДТ. И вот, в одну солнечную, тёплую субботу сентября, было решено положить этому "начало". Более серьёзную модернизацию тормозной системы решили начать с установки задних дисковых тормозов.

В "кузов" восьмёрки были загружены старые тормозные механизмы от передней оси и дополнительные спец детали. На небольшом СТО, установив восьмёрку на домкраты, и была откручена первая гайка. При наличии необходимого инструмента и сноровки вся работа занимает не более 4 часов. Процедуры установки достаточно просты.

Установочный комплект

*Особенности использования подобного комплекта

тормозные суппорта – использовать стандартные передние супорта от ВАЗ 2108;
тормозные шланги – использовать передние тормозные шланги, т.к. стандартные металлические трубки не дотягиваются;
тормозные колодки – я использовал колодки Lucas, 1 комплект;
болты и гровера – советую использовать болты M10х1,25 длинной 30мм – 12шт. с гроверами;
дистанционные шайбы – шайбы ролика натяжителя ГРМ нового образца ВАЗ 2108, 8шт.;
пластины крепления суппорта (планшайбы) – 2шт., полностью нестандартная деталь, требующая точнейшего изготовления с применением координатного станка;
тормозные диски – я использовал стандартные передние тормозные диски диаметром 240мм. Предварительно их необходимо проточить под посадочный диаметр ступицы 60мм (в стандарте 58мм). По каким-либо соображениям Вы можете проточить
ступицу, а не тормозной диск.

*Для разборки штатной системы тормозов барабанного типа, можно пользоваться инструкцией по ремонту «тазика»

Шаг 1 (фото со сбитым тормозным барабаном)
