Установка электропривода багажника (без тросов) ВАЗ 2113, 2114, 2115

Задача: установить электропривод багажника ВАЗ 2114

0:97

Электропривод багажника (без тросов) ВАЗ 2114

1:602

Электропривод багажника (без тросов) ВАЗ 2114

2:1110

Так это должно выглядеть на замке

2:1175

Электропривод багажника (без тросов) ВАЗ 2114

3:1680

в работе

3:1699

clip_image004

4:2204



clip_image005

5:504

при открытии

5:531



5:541

Электропривод багажника (без тросов) ВАЗ 2114

6:1046

На замке пришлось погнуть пластинку, без ущерба замку

6:1148

clip_image007

7:1653

Подпили да подпили

7:1691

clip_image008

8:2196



конечный

8:19

Проводка

8:43

Электропривод багажника (без тросов) ВАЗ 2114

9:548

Начал я именно с этого места

9:603

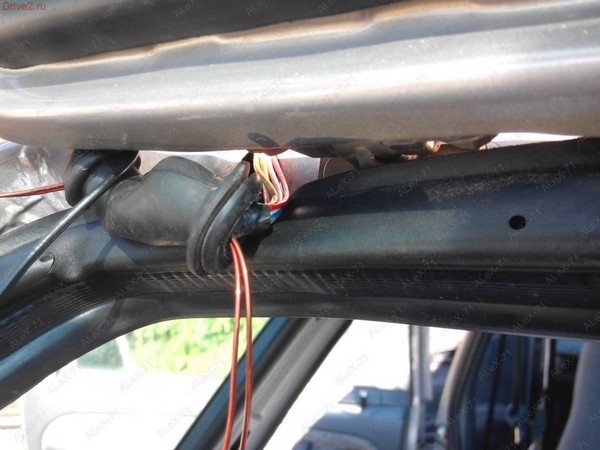

Протолкнул провод в дверь

9:654

Электропривод багажника ВАЗ 2114Вуаля )

10:1171

Электропривод багажника ВАЗ 2114

11:1676

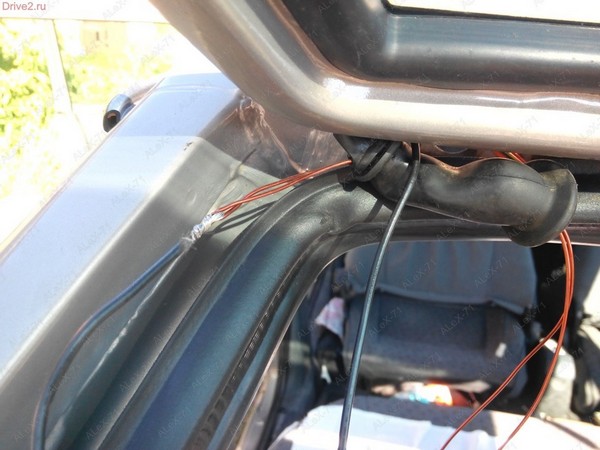

Сначала проволока

11:1713

Электропривод багажника ВАЗ 2114

12:2218



потом к проволоке провод

12:48

Электропривод багажника ВАЗ 2114

13:553

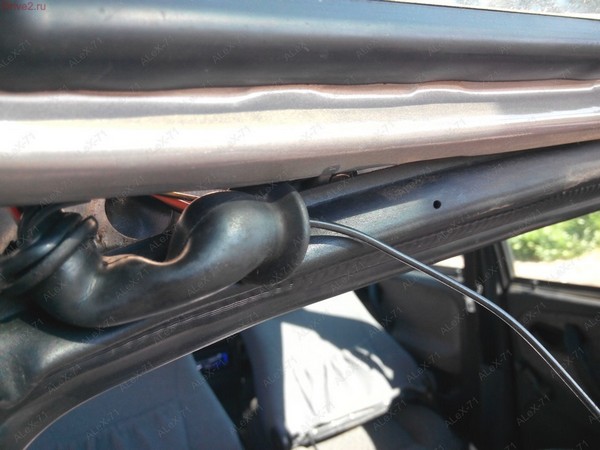

Провод в на месте

13:588

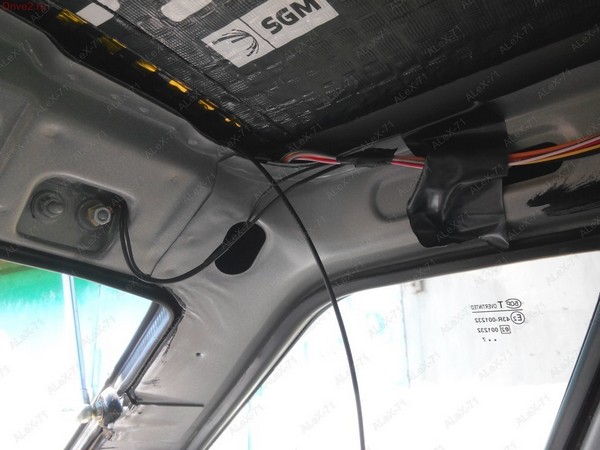

3 метра в салон

13:618

Электропривод багажника ВАЗ 2114

14:1123

В штатном месте

14:1155

А вот сейчас эксперимент с подключением в воздухе.

14:1251

clip_image015

15:1756

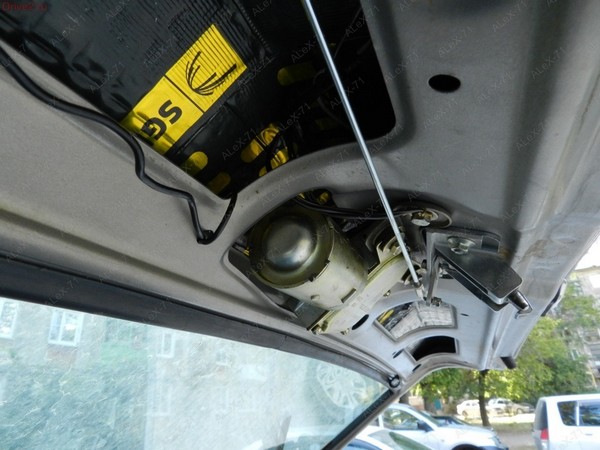

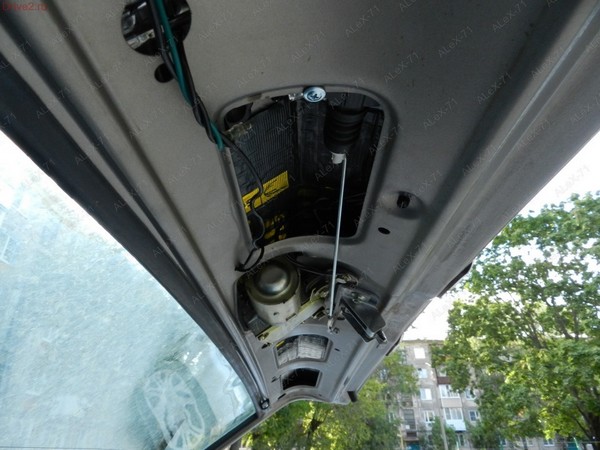

Общий вид, тяга идет без перекосов.

15:1823

Электропривод багажника ВАЗ 2114

16:2328



в месте соединения тяги и механизма привода использовал фум ленту — исключая лишний люфт.

16:168

Электропривод багажника ВАЗ 2114

17:673

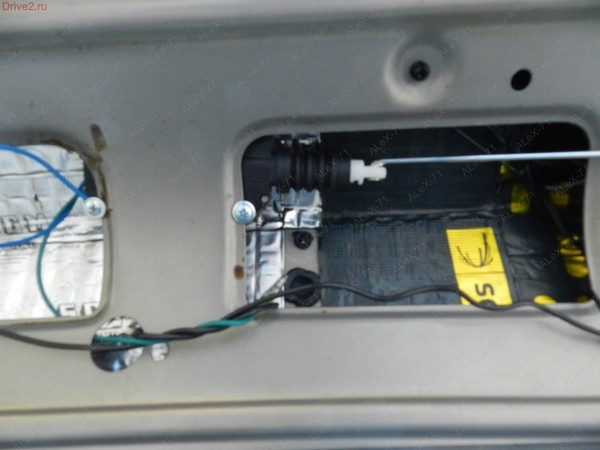

Кстати тяга была доработана и стала регулируемой

17:767

Переходим к подключению

17:817

Электропривод багажника ВАЗ 2114

18:1322

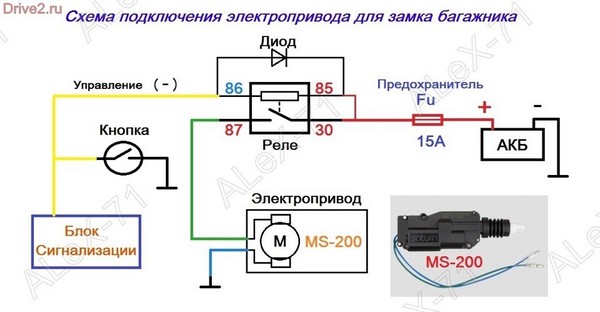

Схема электропривода замка багажника Ваз 2114

18:1407

Собственно несколько слов по схеме:
— управление по минусу. Сигнал открытия либо кнопка которая подает минус на 86контакт, либо блок сигнализации.
— реле может быть как 4 так и 5 контактное, разницы нет. (какие контакты подключать есть на схеме)

18:1855

А теперь паяльник

18:1893

Электропривод багажника ВАЗ 2114

19:2398

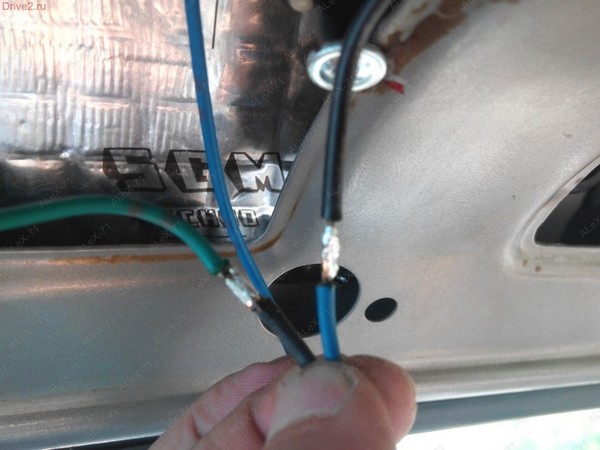

места соединений пропаяны

19:51

Провод был взят с запасом и разрезан, обеспечив подключение к минусу и электроприводу.

19:213

clip_image020

20:718

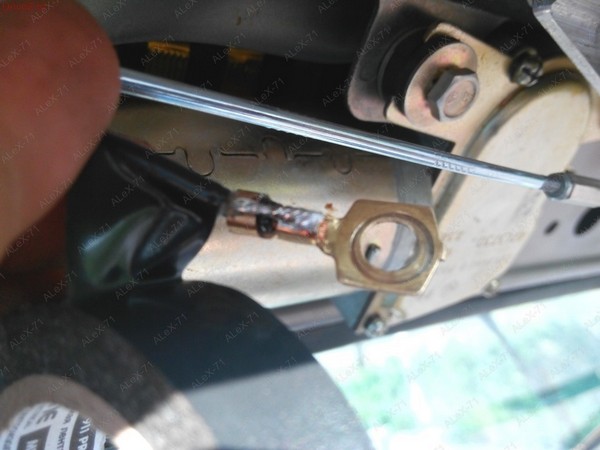

Минус был подпаян к штатной минусовой клемме

20:804

clip_image021

21:1309

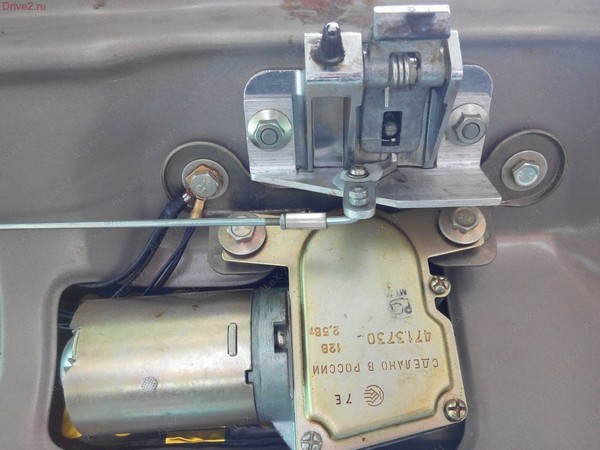

Видна регулировка тяги и подключение минуса

21:1394

https://www.youtube.com/watch?v=5wowhj1TlRg

21:1443

Результат: работы по установке электропривода багажника ВАЗ 2114 выполнены.
