LED подсветка приборной панели и включение через замок зажигания для ВАЗ 2113, 2114, 2115

В приборке поменял лампочку подсветку на диодную, и подключил через замок зажигания, поменял в панели все лампочки на зеленые диоды.
Включение приборки через замок зажигания:
Надо с щитка вытащить коричневый провод — с фишки Х2, в гнезде № 8, коричневый провод нужно изолировать и оставить на боку

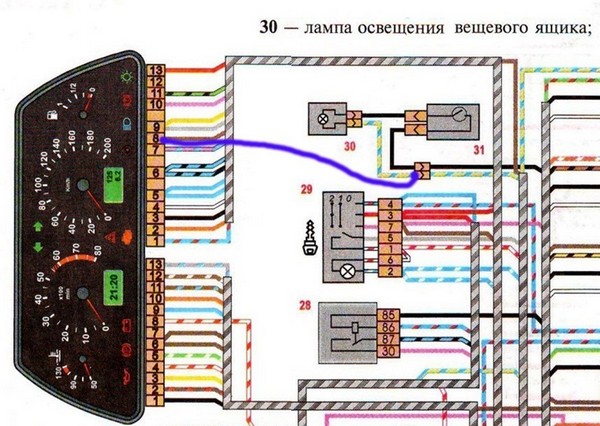

И поставить перемычку от соединения идущей на освещение бардачка (припаять к проводу — голубой с желтым пунктиром) и до щитка в гнездо 8 вместо коричневого. На схеме показано:

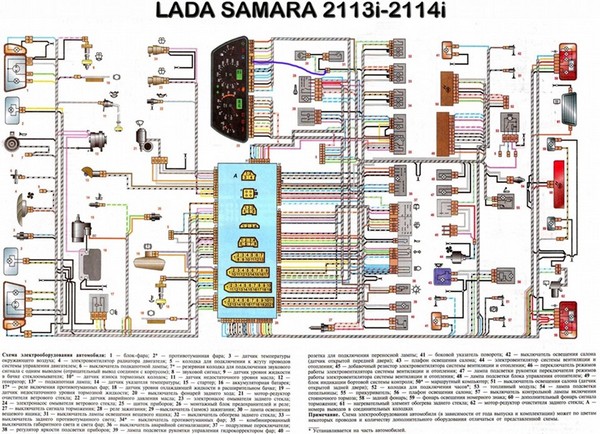

пример показан на схеме от 2114, но там нет различия, проводка таже.

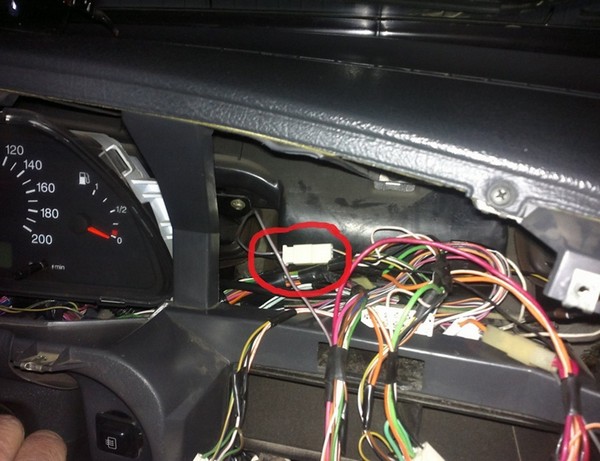

Вот эта колодка

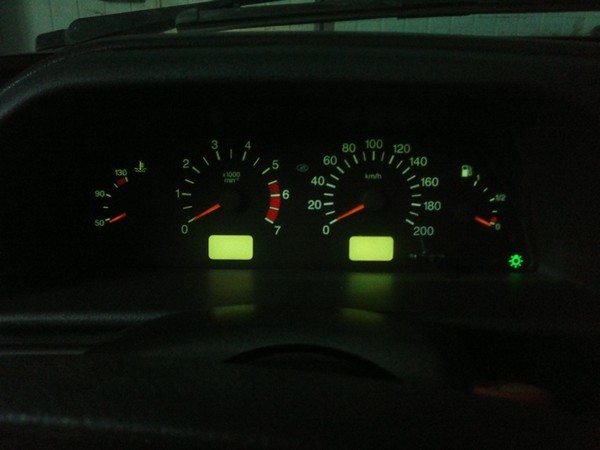

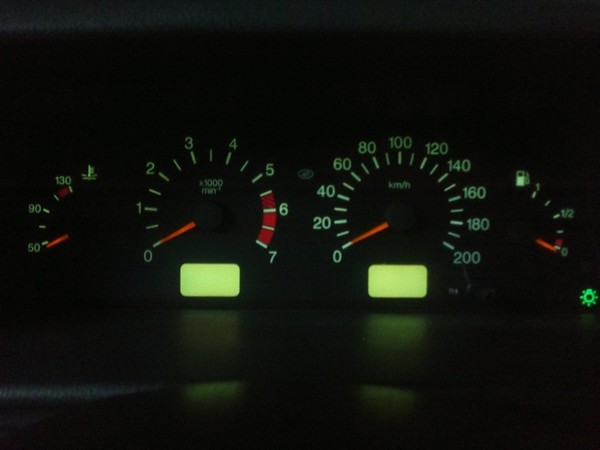

сток

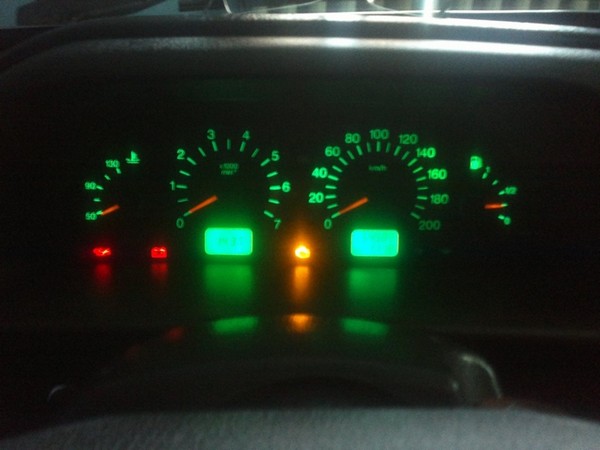

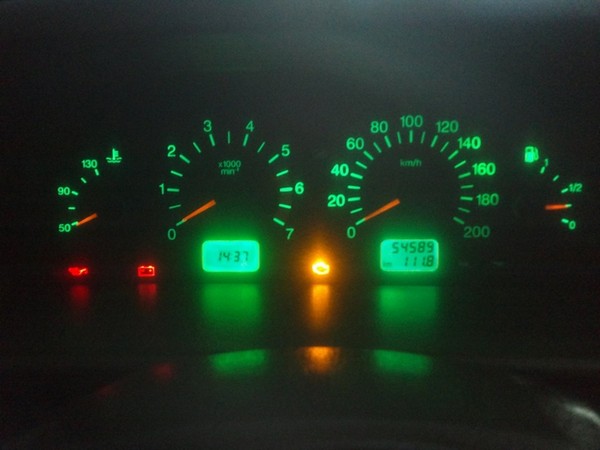

с диодами

сток

https://www.drive2.ru/l/4899916394579105058/
