Установка задних дисковых тормозов на Самару

 статья про Установка задних дисковых тормозов на СамаруПонятное дело, что мощные иномарки комплектуются дисковыми тормозами всех осей стандартно, что позволяет им, уверено оттормаживаться с больших скоростей. Тормозная система отечественных машин оборудована задними барабанными тормозными механизмами и является не слишком эффективной, особенно при динамичной езде. Многим водителям знакома потерявшая свою информативность педаль тормоза, вследствие перегрева всей тормозной системы, например, на затяжном спуске. Согласитесь, достаточно неприятная ситуация. В данном случае я решил исправить этот недостаток кардинально и научить свою машину останавливаться не хуже иномарок.

1:1665

Передние невентилируемые тормозные механизмы с дисками диаметром 240мм были заменены большими по диаметру вентилируемыми "блинчиками" от нового семейства ВАЗ 2110 16V диаметром 264мм, что само по себе дало существенную прибавку к заложенной ещё заводом - производителем эффективности торможения. Родные же остались не у дел и были свалены в угол гаража. Это произошло около года назад и всё это время "мучила" мысль о ЗДТ. И вот, в одну солнечную, тёплую субботу сентября, было решено положить этому "начало". Более серьёзную модернизацию тормозной системы решили начать с установки задних дисковых тормозов. В "кузов" восьмёрки были загружены старые тормозные механизмы от передней оси и дополнительные спец детали. На небольшом СТО, установив восьмёрку на домкраты, и была откручена первая гайка. При наличии необходимого инструмента и сноровки вся работа занимает не более 4 часов. Процедуры установки достаточно просты.

1:3346



Установочный комплект

1:47

*Особенности использования подобного комплекта

1:139

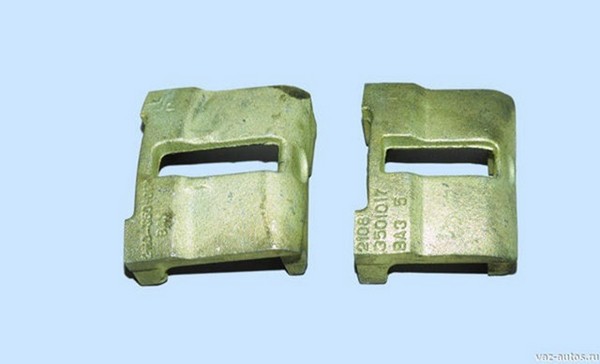

  • тормозные суппорта – использовать стандартные передние супорта от ВАЗ 2108;
  • тормозные шланги – использовать передние тормозные шланги, т.к. стандартные металлические трубки не дотягиваются;
  • тормозные колодки – я использовал колодки Lucas, 1 комплект;
  • болты и гровера – советую использовать болты M10х1,25 длинной 30мм – 12шт. с гроверами;
  • дистанционные шайбы – шайбы ролика натяжителя ГРМ нового образца ВАЗ 2108, 8шт.;
  • пластины крепления суппорта (планшайбы) – 2шт., полностью нестандартная деталь, требующая точнейшего изготовления с применением координатного станка;
  • тормозные диски – я использовал стандартные передние тормозные диски диаметром 240мм. Предварительно их необходимо проточить под посадочный диаметр ступицы 60мм (в стандарте 58мм). По каким-либо соображениям Вы можете проточить
    ступицу, а не тормозной диск.

*Для разборки штатной системы тормозов барабанного типа, можно пользоваться инструкцией по ремонту «тазика»

1:1868

Шаг 1 (фото со сбитым тормозным барабаном)

1:1949

статья про Установка задних дисковых тормозов на Самару

2:2454



Снять колёсный диск. Ослабить натяжку тросов ручника и свести задние колодки, ключем на 12 отворачиваем две направляющие шпильки .При помощи молотка, очень аккуратно сбить тормозной барабан, предварительно почистив щеткой по металлу посадочное место на ступице и побрызгав ВД-40. Делать это нужно постепенно и по всей окружности. Не всегда он может сходить с посадочного места легко, поэтому советуем бить или резиновым молотком, или через деревянную проставку постоянно проворвачивая тормозной барабан.

2:926

Шаг 2 (фото голого опорного диска тормозного барабана)

2:1030

статья про Установка задних дисковых тормозов на Самару

3:1535

При помощи отвёртки поддеть нижнюю стягивающую тормозные колодки пружину и снимаем ее, потом ето й же пружиной снимаем маленькие направляющие пружинки которые прижимают колодки к пыльнику(щит тормозного цилиндра), сняв пружинки берем за нижнюю часть тормозную колодку и подымаем ее в верх, верхней частью упираясь в тормозной цилиндр, и вытаскиваем распорную планку , выводим тормозную колодку из тормозного цилиндра и снимаем верхнюю стягивающую пружину тормозных колодок, выводим рычаг ручника из троса ручного тормоза и снимаем вторую тормозную колодку.

3:2566



Шаг 3 (фото откручивания ступицы при помощи «рожкового» ключа)

3:118

статья про Установка задних дисковых тормозов на Самару

4:623

статья про Установка задних дисковых тормозов на Самару

5:1128

Теперь необходимо открутить болты крепления ступицы к балке. Нужно приготовить: специальный разрезной ключ, если такового нет использовать рожковый ключ на 17мм с воротком для увеличения «плеча». Побрызгав «вэдешкой» болты, аккуратно их срываем. Спешить тут не нужно, т.к. усилие достаточно большое, а опасность слизать грани ещё больше. В нашем случае всё открутилось довольно легко.

5:1834

Шаг 4 (фото откручивания тормозной трубки и фото колпачка на трубке)

5:1963

статья про Установка задних дисковых тормозов на Самару

6:2468



статья про Установка задних дисковых тормозов на Самару

7:504

Прежде чем приступить к сбиванию ступицы нужно открутить тормозную трубку. Для этого используем специальный разрезной ключ (см. фото). Для тормозных трубок у меня такой нашёлся. Сорвав её, выкручиваем полностью, слегка отгибаем в сторону и герметизируем колпачком, предварительно снятым со штуцера прокачки тормозного цилиндра. Всё готово для следующего шага.

7:1168

Шаг 5 (фото балки со снятой ступицей)

7:1239

статья про Установка задних дисковых тормозов на Самару

8:1744

Точка не возвращения. Ступица держится только в посадочном месте балки и её никто не снимал с завода, поэтому бить нужно сильно и точно. Удары необходимо направлять в опорный диск с внутренней стороны, снизу и сверху поочерёдно. Не бойтесь испортить опорный диск, т.к. он больше не понадобится – деталь на выброс. Силу ударов можно уменьшить, когда Вы увидите, что ступица отделилась от балки. Лёгким постукиванием сбиваем ступицу окончательно. Так выглядит балка без ступицы.

8:2616



Шаг 6 (фото планшайбы, фото чертежа планшайбы, фото ступицы соединённой с планшайбой)

8:159

статья про Установка задних дисковых тормозов на Самару

9:664

статья про Установка задних дисковых тормозов на Самару

10:1169

статья про Установка задних дисковых тормозов на Самару

11:1674

Приступаем к монтажу ЗДТ. Необходимо определиться изначально, как вы хотите, чтобы был установлен суппорт, спереди или сзади оси. На эффективность работы тормозов это никак не повлияет. Я установил планшайбы таким образом, чтобы суппорт «нашёл своё место» сзади оси. Так симметричнее, ну и «условно» - вес тормозных механизмов помогает торможению. Состыковываем планшайбу и ступицу в одно целое. Все технологические отверстия должны идеально совпадать. Небольшие смещения, можно исправить лёгким постукиванием. Центрировать нужно очень тщательно.

11:2683



Шаг 7 (фото сплющенного угла балки)

11:67

статья про Установка задних дисковых тормозов на Самару

12:572

Перед тем, как устанавливать ступицу, совмещённую с планшайбой на балку, нужно, в обязательном порядке, «отрихтовать» углы балки, в которые в противном случае будут упираться суппорта. Я сплющил их при помощи молотка. Какой из углов необходимо подправлять, зависит от того, какую сторону монтажа ЗДТ на оси изначально выбрал автолюбитель. Этот шаг, можно заменить работами с болгаркой.

12:1279

Шаг 8 (фото установленной ступицы на балке)

12:1362

статья про Установка задних дисковых тормозов на Самару

13:1867

Из «подводных камней» этого шага сборки нужно отметить, что не нужно ставить гровер под верхний левый болт крепления ступицы, в противном случае шляпку этого же болта придётся пропиливать болгаркой, из-за того, что в него будет упираться скоба тормозного суппорта. Решение за вами – болгарка или отсутствие гровера. Я выбрал второе.

13:2479



Шаг 9 (фото установленных ЗДТ)

13:58

статья про Установка задних дисковых тормозов на Самару

14:563

Надеваем тормозной диск на ступицу. Монтируем скобу на планшайбу. Между ними в точках соединения подкладываем дистанционные шайбы. Они выведут и зафиксируют нужные зазоры суппорт, скоба – тормозной диск. Бывает так, что размер дистанционных шайб может отличаться. Тогда их нужно подбирать конкретно под машину. Затягивать соединение скобы и планшайбы нужно с усилием 3- 4 Н.М. Закладываем колодки, прикручиваем шланг к суппорту, и затем замыкаем магистраль герметизацией трубки с шлангом. Не делайте наоборот! Герметизируем тормозную магистраль. Путём накачивания педалью давления в системе проверяем тормозную магистраль на герметичность, если подтёков не обнаружено, можно приступить к монтажу комплекта ЗДТ на другую сторону

14:1905

Шаг 10 Прокачка тормозной системы. В стандартной «восьмёрке», контура тормозной системы идут по диагонали, поэтому и прокачку я сделал по диагонали.

14:2181



Итак - готово! Окончательно проверив обтяжку соединений и прокачав тормозную систему, пробую "потормозить". Впечатления достаточно приятные - педаль получилась намного информативнее, нажимая на неё, чувствуешь, как под давлением жидкости мгновенно реагируют задние тормоза, чего раньше не было - колодки старательно "впиваются" в тормозной диск. Задок "восьмёрки" прямо приседает под их усилием. Качество торможения стало на порядок выше! Но, к небольшому разочарованию, стало ясно, что, скорее всего, подтвердятся предостережения опытных специалистов, что такая тормозная система не совсем правильно работает и к тому же может сыграть злую шутку с не опытным водителем, внезапно сорвав заднюю ось в занос. Причина тому, неправильное распределение тормозных усилий. Еду в более жёстком режиме "педаль в пол". Рывок до сотни, ударно торможу, "восьмёрку переставляет вправо из-за того, что задние колёса заблокировались раньше передних, более того, они заблокировались не одновременно! Хорошо, что я предусмотрительно проводил свои "испытания" в безлюдном месте на закрытом участке недостроенной Окружной дороги без движения автомашин. Прокачиваю тормозную систему повторно, прогоняя жидкость по контурам. Пробую "прохватить" ещё раз, результат тот же - мгновенная блокировка задних колёс, но уже хорошо то, что не нарушается траектория движения. Она остаётся неизменно прямолинейной. Ездить так конечно "очень весело", но повторюсь, не безопасно, особенно на скользком покрытии при не прямолинейном направлении ведущих колёс.

14:2789



Вывод

14:15

Такой результат меня не смутил, более того я был готов к нему, просто наивно продолжая верить в "чудо" до самого последнего момента. Тайное становиться явным, а недоступное доступным. Потенциал тормозной системы, оборудованной дисковыми тормозными механизмами всех осей автомобиля огромен и "на лицо". Поэтому мы решили не останавливаться на полумерах, а провести второй этап модернизации, тем более что у ВАС может возникнуть резонный вопрос: "а ручник? Как быть без ручника?". Действительно, в таком варианте ручник не предусмотрен. Забегая вперёд, скажу, что проблема неправильного распределения тормозных усилий решается установкой тормозного регулятора, и мы её уже решили, а так же установили гидроручник.

14:1317

Источник: http://vaz.ee, Дима Поляшенко
