Установка, подключение, бронирование ПТФ и установка подрулевого переключателя с дополнительным колесиком в Toyota Corolla 110/140/150



0:7

Содержание статьи:

0:47
  1. Установка и подключение ПТФ в Toyota Corolla 140/150
  2. Бронирование ПТФ в Toyota Corolla 110
  3. Подрулевой переключатель с дополнительным колесиком включения ПТФ для Toyota Corolla 110
  4. Установка противотуманных фар Toyota Corolla 160
  5. Установка и подключение линзовых ПТФ в Toyota Corolla 110

1. Установка и подключение ПТФ в Toyota Corolla 140/150

Установил ПТФ. В первый день, в гараже установил сами ПТФ. Бампер не снимал, только открутил снизу пластиковую защиту. Немного неудобно, но возможно. Спасибо тойотовцам за уже проложенную проводку, очень был рад, когда увидел разъемы.

0:1043

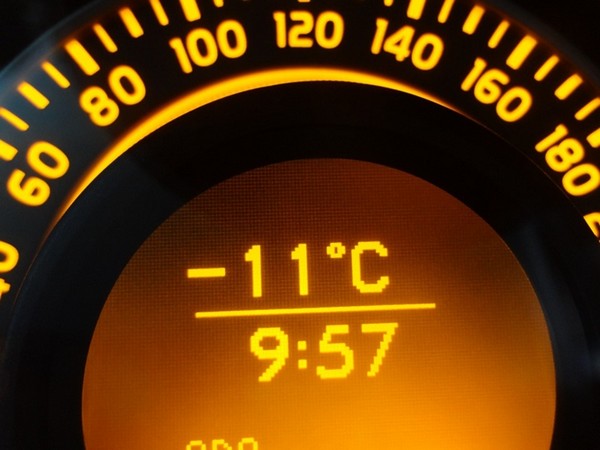

На следующий день, решил заняться проводкой в салоне, на улице было -11 .

0:1175

Установка и подключение ПТФ в Toyota Corolla 140/150

1:1682

Идея поставить кнопку в центральную консоль замечательная, нет этой заглушки на видном месте. Проводку подключил также. Только у меня на разъеме кнопки немного другие цвета.

1:2004



2:506

Так вот снимаем нижний пластиковый кожух руля, находим разъем под переключателем поворотников и фар, находим зеленый (минус) провод разъема и подключаем два красных провода.

2:828

3:1335

Белый провод прикручиваем к массе.

3:1402

4:1909

Разбираем центральную консоль (торпеду) там, где находятся пепельница, подогрев сидений, крутилки печки и кондера (климат контроль) и магнитолу.

4:2176



5:506

Черны провод подключаем к зеленому (плюс) проводу подсветки прикуривателя, чтобы подсветка кнопки включалась со всей подсветкой кнопок.

5:760

6:1267

Купил четырех контактное калиновское (приора) реле за 83 рубля.

6:1384

7:1891

8:2398



В белое крапление, которое находится за крутилками печки вставляем реле в верхнее гнездо. (откручиваем само крепление вставляем реле и ставим крепление на свое место)

8:308

9:815

10:1322

Разбираем кнопку и меняем контакты светодиодов местами. (купил два желтых светодиода, так как вся подсветка желтая и заменил их вместо зеленых)

10:1588

11:2095



При установке кнопки, мне не понравилось, что прямоугольный индикатор подсвечивается постоянно, а индикатор ПТФ при включении. Со всеми кнопка негармонично. Я, недолго думая, залез в проводку и переделал.
Так вот что я сделал
Два красных провода подключил к массе.
Белый провод подключил к зеленому проводу разъема под рулем.
Черный провод оставил на месте (к зеленому проводу подсветке прикуривателя).
И все заработало как надо. Индикация ПТФ подсвечивается постоянно (1), а прямоугольная индикация при включении ПТФ (2).

11:956


12:1461

Но в темное время суток мне не понравилось, что кнопка подсвечивается очень ярко и как-то сильно бросается в глаза. Снимаю и разбираю опять кнопку, еду в магазин покупаю и перепаиваю резисторы на 5,6 кОм.

12:1832

13:2339



Теперь намного стало лучше.

13:53

14:560

Да, при включении ПТФ на приборной панели загорается индикация.

14:680

Что могу сказать о ПТФ: сами ПТФ сделаны неплохо, встали на свое место без проблем. Но вот сама кнопка хочет желать лучшего.
Во-первых, при первом подключении она не работала совсем, причина была в самом выключателе хотел уже в магазин искать такой выключатель, но перед этим решил попробовать разобрать и не зря (реанимировал).

14:1279

15:1786

Во-вторых, при пайке дорожки начинали отваливаться от платы.
В-третьих, при установки ее в гнездо консоли она там застревала и не нажималась, пришлось подработать края.

15:2097



Вот и вся проделанная работа по установке.

15:80

16:587

17:1094

18:1601

19:2108



20:506

2. Бронирование ПТФ в Toyota Corolla 110

Заметил, что противотуманные фары с легкими царапинами и потертостями.
Решено было это исправить!

20:752

Отполировали их.

20:786

Для начала снял и тщательно вымыл туманки.

20:867

Бронирование ПТФ в Toyota Corolla 110

21:1374

После мойки_1

21:1401

22:1908

После мойки_2

22:1935

На другой фаре меня ждал сюрприз в виде какой-то херни. Видимо, было повреждение крепления и предыдущий владелец вот так вышел из положения. Выглядит убого, но держится отлично. Оставим как есть.

22:2293



23:506

Вот такой вот сюрприз

23:549

24:1056

После мойки_3

24:1083

25:1590

После мойки_4

25:1617

Потом нужно зачистить их шкуркой.

25:1682

Зачищаем

25:1702

26:2209



Тщательно убираем потертости

26:57

Обе зачищенный фары

26:97

27:604

Готовы к полировке

27:642

После этого берем машинку и полировочную пасту и полируем до блеска.

27:771

28:1278

В сравнении: одна до полировки, другая после полировки:

28:1382

29:1889

Обе готовы:

29:1913

30:2420



31:506

1

31:511

32:1018

2

32:1023

Эд, предложил заклеить их бронированной пленкой у его знакомого.

32:1145

Тут же поехал, как оказалось к хорошему парню Александру, который и сделал бронирование. Из отзывов в интернете, самая лучшая пленка является Venture. Но со слов Александра, данный бренд выкупила компания 3М. Этой пленкой и сделали.

32:1563

33:2070



Пленка наклеена

33:32

34:539

Сушим феном, чтобы не осталось пузырьков воздуха

34:632

Ну и вот конечный результат.
Туманочки как новые + защищены от повреждений.

34:773

35:1280

36:1787

37:2294



38:506

39:1013

Теперь встречные камни нам не страшны

39:1086

3. Подрулевой переключатель с дополнительным колесиком включения ПТФ для Toyota Corolla 110

Информация будет полезна для тех, кто хочет или уже установил на такое же авто ПТФ.
Многие, кто уже установили ПТФ, использовали различные системы подключения и проводки. Я расскажу, как сделать это с минимум колхоза.

39:1644

Ни для кого не секрет, что такие же автомобили, но с более богатой комплектацией имели передний бампер с противотуманными фарами
Зная японцев, то вряд ли бы они в один и тот же кузов закладывали бы разные проводки.
Подробно изучив проводку данного авто, я заметил, что уже в штатной косе проложены провода для противотуманных фар, идущие от подрулевого переключателя в подкапотное пространство через блок реле, который находится в ногах со стороны водителя.

39:2485



На фото схема противотуманных фар (седан). Видно, что проводка идет только до разъема для подключения ПТФ, а дальше прерывистая линия самих фар. Это значит, что дальше их нет. Но от этого разъема можно сделать.

39:381

Подрулевой переключатель с дополнительным колесиком включения ПТФ для Toyota Corolla 110

40:888

Схема ПТФ (седан)

40:922

Первым делом я занялся поиском подрулевого выключателя с дополнительным колесиком для включения ПТФ, которое подойдет вместо моего штатного.
После получения, нужно было проверить, подойдет ли он по креплениям и войдет ли в разъем.

40:1350

41:1857

Пришла посылка

41:1888

42:2395



Сам переключатель с дополнительным колесиком

42:87

Снимаем кожух рулевой колонки, а для этого необходимо снять руль. Снять руль сложно. После снятия пластикового кожуха, откручиваем два болта, которые держат родной подрулевой переключатель.

42:439

43:946

Откручиваем два болта

43:990

44:1497

Отключаем разъем

44:1532

И устанавливаем новый подрулевой переключатель

44:1624

Все встало как родное.

44:1668

45:2175



Установлен

45:23

Дальше нужно было найти место для реле и само реле.
Монтажный блок реле находится в труднодоступном месте. Нужно заглянуть под пластик, где находятся педали, только выше. И там вы увидите вот такую картину:

45:402

46:909

Свободное место для реле ПТФ

46:965

ВНИМАНИЕ: Это только на рестайлинговых моделях. На дорестайлинге этого блока нет!

46:1118

Вот в этом месте должна быть реле. Искать оригинал (Япония) не было времени. Поэтому было принято купить реле от, да простит меня Японский Бог, от Лада Калина. Один в один как орииналг, только дешевле в 3 раза.
Устанавливаем в это место.

46:1546

47:2053



Реле от Калины

47:29

В подкапотном пространстве ищем фишку — плюсовой провод, идущий от блока реле.

47:177

48:684

Фишка одноконтактная

48:727

49:1234

Только плюсовая

49:1267

При прозвонке данного провода, сделал вывод, что он не рабочий. Не знаю почему, видимо где-то обрыв.
Искать в косе это место и исправлять – не целесообразно. Куда проще и разумней, протянуть отдельный провод от реле, что и было сделано.

49:1697

50:2204



Протягиваем плюсовой провод от реле в подкапотное пространство

50:120

Далее делаем два минусовых провода. Для этого были куплены провода, наконечники + паяльник.

50:290

51:797

Обрезаем, паяем, обжимаем

51:847

52:1354

Минусовой провод обжат

52:1400

53:1907

И в конце термоусадка

53:1950

Хорошо, что в туманках были фишки, к которым я и припаял провода.

53:2070



54:506

В туманках были фишки, к которым и припаял за ранее подготовленные провода

54:646

55:1153

Все готово к пайке к плюсовым проводам

55:1227

56:1734

Остается только вставить фишку в ПТФ

56:1805

Проверяем — всё работает!

56:1856

Укладываем проводку в гофрированную изоляцию и аккуратно прячем в заводские отверстия кузова, чтобы все выглядело как штатное подключение.

56:2117



57:506

58:1013

59:1520

По традиции расскажу про ощущения: при повороте колесика ПТФ в положении – On, они включаются, только в том случае, если включены габариты или свет соответственно.
При выключенных габаритах – ПТФ работать не будут.

59:1915

4. Установка противотуманных фар Toyota Corolla 160

Установил противотуманные фары, но пока кнопку ещё не выводил на их включение.

59:2146



Установка противотуманных фар Toyota Corolla 160

60:506

сама упаковка

60:535

61:1042

содержимое упаковки

61:1083

62:1590

откручиваем 2 самореза от защиты и отгибаем её к колесу

62:1694

63:2201



штекер подключения ПТФ идёт в штатной проводке

63:89

64:596

Отгибаем защёлки от заглушки изнутри и вытаскиваем её. Фара вставляется тоже изнутри и прикручивается 3 саморезами

64:811

65:1318

Ставим и защёлкиваем ободок, правда, образуется небольшая щель, но если не приглядываться её не видно

65:1507

66:2014



решил придать ПТФ законченный вид обклеил хромированным молдингом их.но если честно мне не понравилось и я снял этот молдинг без него лучше позже выложу фото.

66:293

67:800

68:1307

69:1814

70:2321



71:506

72:1013

5. Установка и подключение линзовых ПТФ в Toyota Corolla 110

Раньше у меня стояли обычные китайские светодиодные ходовые огни, т.к. заводских не предусмотрено. Диоды в них довольно быстро перегорели, и я решил поставить на их место что-то более существенное. Выбор остановился на линзах с делителем света и лампочками H3. Сразу купил реле, тумблер, а также провода и два двойных разъема "папа-мама".

72:1726

Установка и подключение линзовых ПТФ в Toyota Corolla 110

73:2233



Реле противотуманных вар

73:49

Провода прокинул по схеме:

73:101


74:606

Схема подключения

74:643

Разъемы поставил сразу изнутри бампера, чтобы при его снятии не приходилось откручивать и снимать туманки.
Долго думал куда установить тумблер и решил воспользоваться одной из заглушек справа от руля. Чтобы не забывать их выключать, тумблер брал с индикацией включения.

74:1143

75:1650

Тумблер

75:1668

Питание взял напрямую от АКБ, в дальнейшем переделаю от замка зажигания. В целом получилось неплохо! Туманки добавили второй ближний свет ночью, а днем я езжу с ними как с обычными ходовыми огнями.

75:2030



76:506

77:1013

78:1520
