Датчик скорости АКПП Nissan Sunny b15

Содержание статьи:

0:37
  1. Расположение датчика скорости АКПП Nissan Sunny
  2. Установка датчика скорости АКПП Nissan sunny

Расположение датчика скорости АКПП Nissan Sunny

Всем Добрый вечер. Сегодня заказал датчик скорости в коробку, чтобы заработал спидометр. Надеюсь все заработает и получится написать нормальную и удобную схему установки приборки.

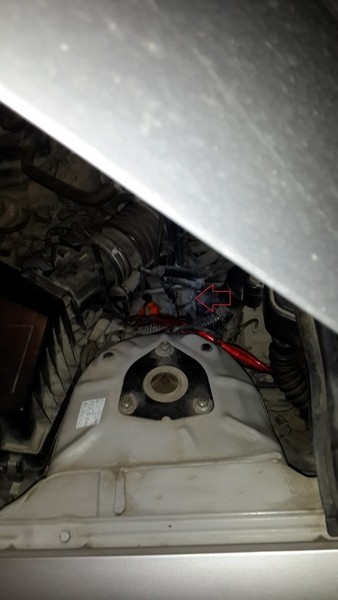

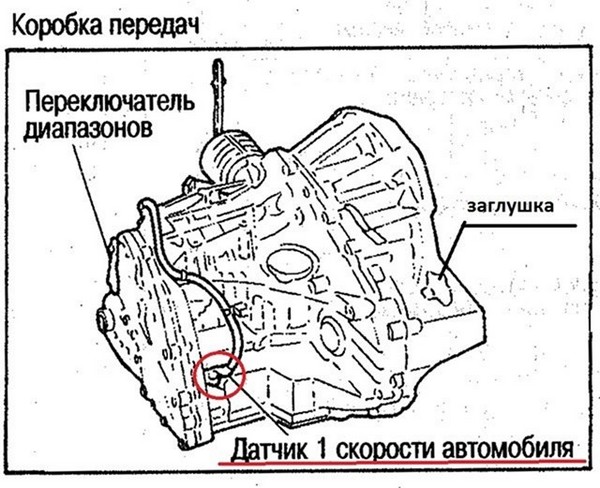

Итак, вот фото расположение заглушки

0:693

Расположение датчика скорости АКПП Nissan Sunny

1:1198

Туда можно поставить датчик скорости вот так

1:1284

Расположение датчика скорости АКПП Nissan Sunny

2:1789

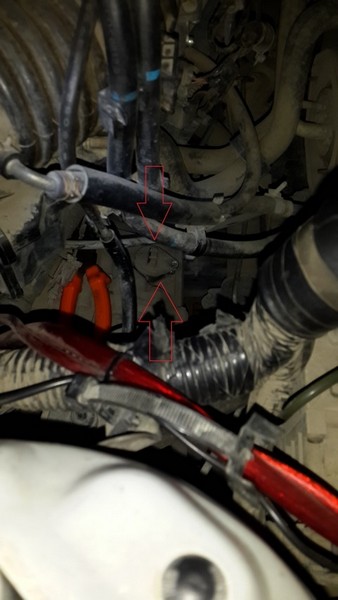

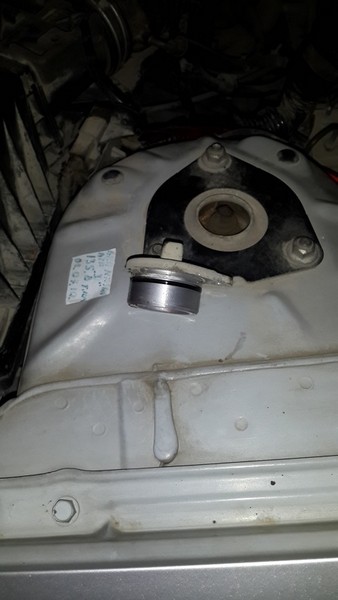

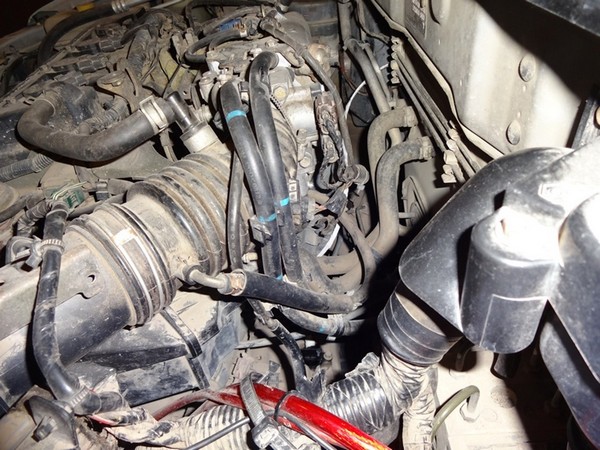

Вот фото заглушки на коробке моей

2:1854

Расположение датчика скорости АКПП Nissan Sunny

3:2359



Вот поближе фотка

3:35

Расположение датчика скорости АКПП Nissan Sunny

4:540

Откручиваем болтик и снимаем заглушку (легко открутился и вытащилась она)

4:679

Вот заглушка

4:706

Расположение датчика скорости АКПП Nissan Sunny

5:1211

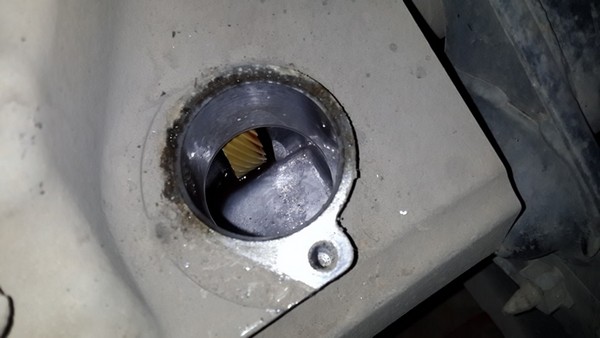

и собственно фото внутри

5:1260

Расположение датчика скорости АКПП Nissan Sunny

6:1765

Видим что там есть шестерня.

6:1820

Номер датчика скорости 32702-4E814

6:1878

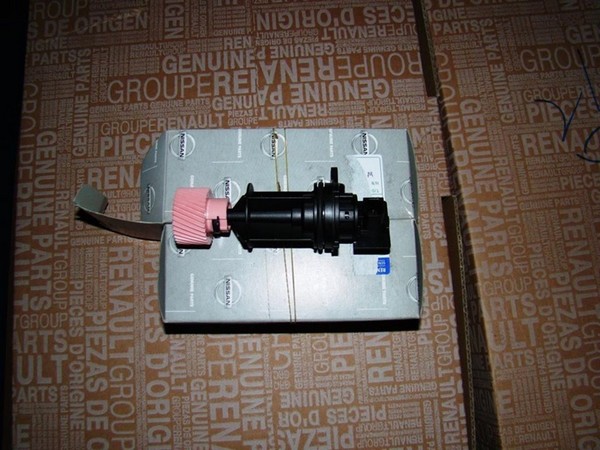

и фото его

6:1900

Расположение датчика скорости АКПП Nissan Sunny

7:2405



Установка датчика скорости АКПП Nissan sunny

Номер датчика скорости 32702-4E814

7:135

Сегодня пришел датчик скорости, мне, конечно же, не терпится, и я сразу после работы в магазин и забрал его.

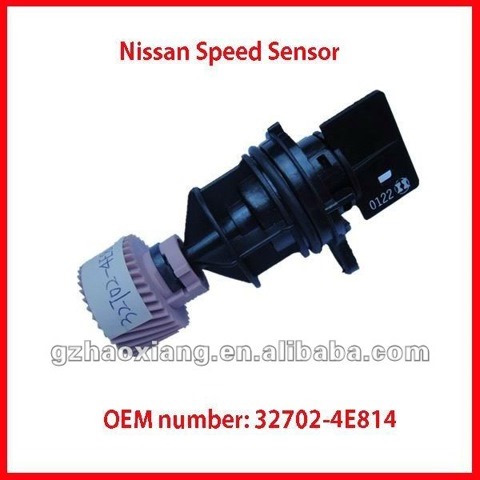

По картинкам вот он такой

7:380

Установка датчика скорости АКПП Nissan sunny

8:885

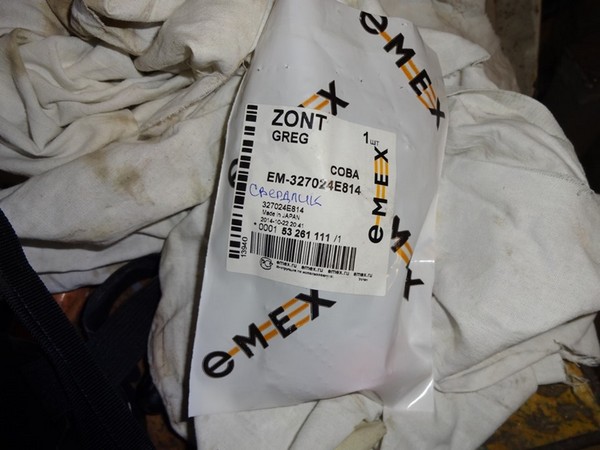

Вот такая была упаковочка

8:936

Установка датчика скорости АКПП Nissan sunny

9:1441

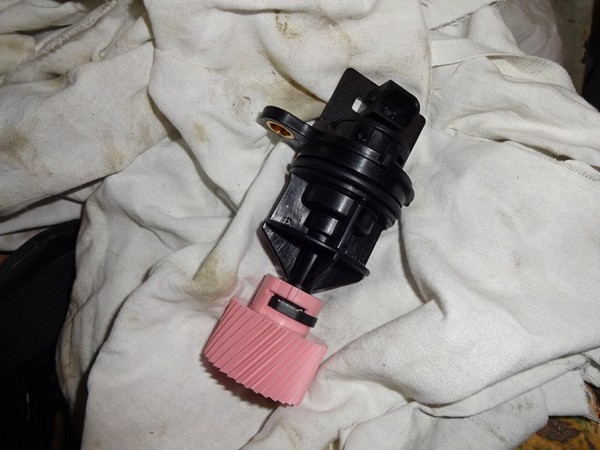

и вот он сам красавец

9:1483

Установка датчика скорости АКПП Nissan sunny

10:1988

Все в точности, как и на картинках.

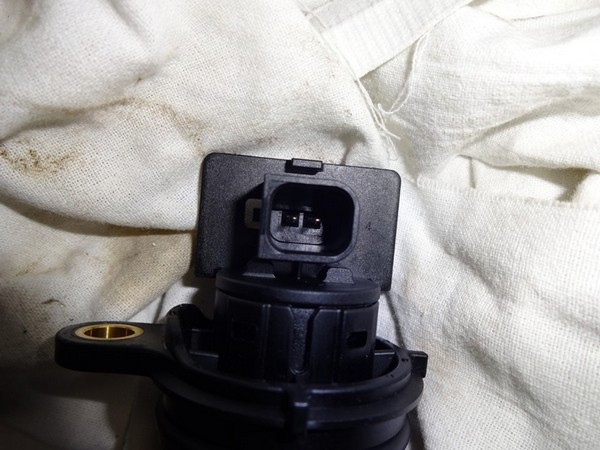

Когда забрал его, то сразу обратил внимание как его подключать. Вот так гнездо для штекера, которого нету.

10:2248



Установка датчика скорости АКПП Nissan sunny

11:504

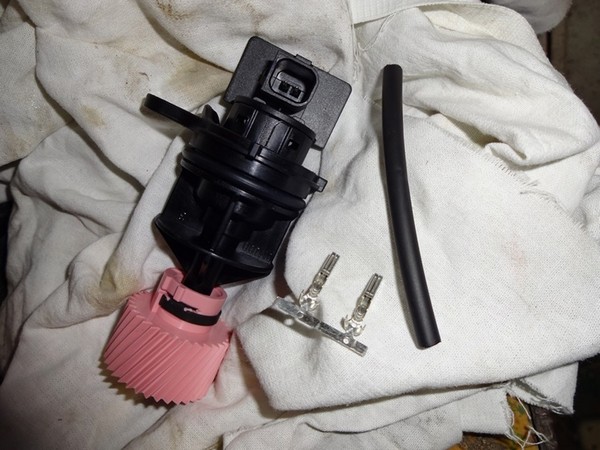

Заехал в магазин и мне нашли вот такие клеммы с термотрубку и отдали просто так - повезло же как

11:681

Установка датчика скорости АКПП Nissan sunny

12:1186

Сразу домой, переодеваюсь и в гараж. Еще раз картинки где расположена заглушка в коробке

12:1351

Установка датчика скорости АКПП Nissan sunny

13:1856

Установка датчика скорости АКПП Nissan sunny

14:2361



Установка датчика скорости АКПП Nissan sunny

15:504

Установка датчика скорости АКПП Nissan sunny

16:1009

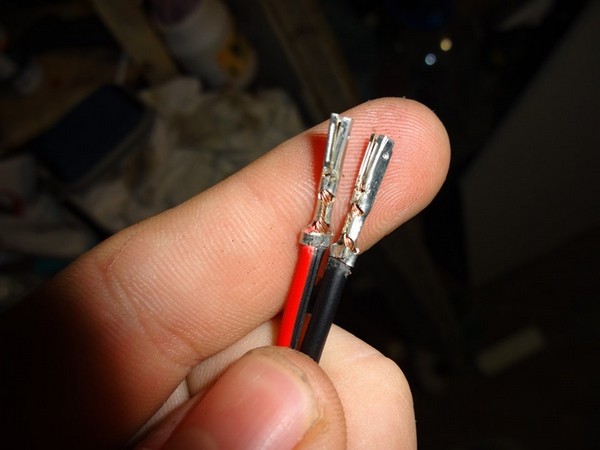

Взял провод, зачистил, одел клеммы

16:1075

Установка датчика скорости АКПП Nissan sunny

17:1580

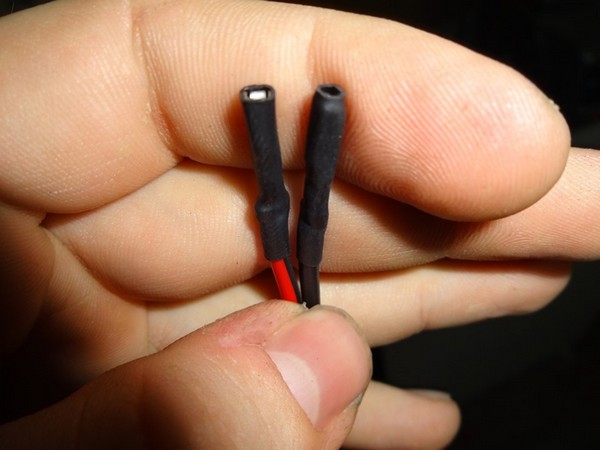

Сверху одел термотрубку, нагрел. Получилось вот так.

17:1679

Установка датчика скорости АКПП Nissan sunny

18:2184

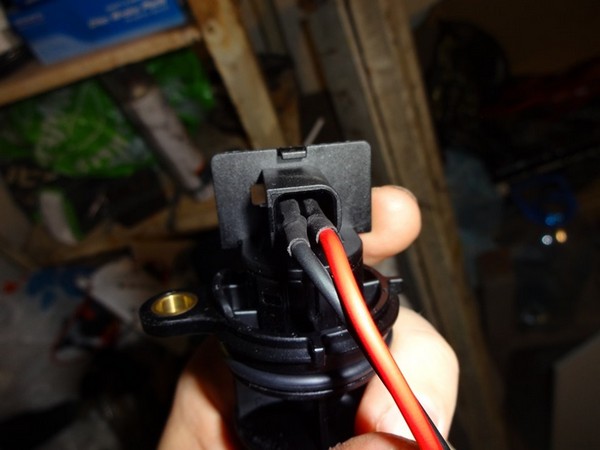

Вставил в датчик скорости провода

18:65

Установка датчика скорости АКПП Nissan sunny

19:570

Всё обмотал изолентой (штекер и провод). На всякий случай снял заглушку и вот так смотрится внутри

19:752

Установка датчика скорости АКПП Nissan sunny

20:1257

Вставил датчик скорости и закрутил винт.

20:1335

Установка датчика скорости АКПП Nissan sunny

21:1840

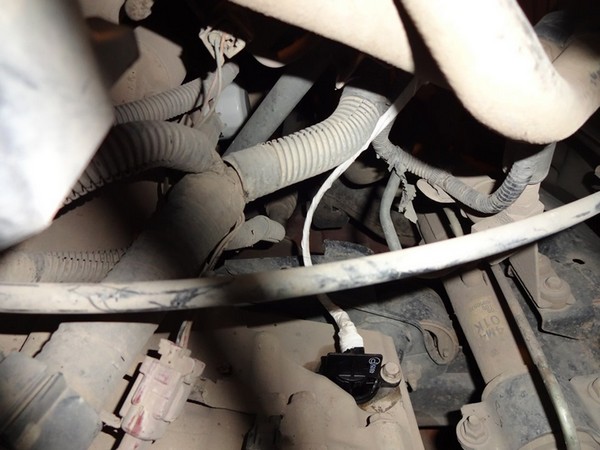

Провод протянул до приборки. и подключил 1й провод в приборку 2й провод на массу авто. Можно еще подключить провод к красному проводу с желтой полосой, который идет от блока управления абс в салон, разрезать его и подключить который идет в салон.
Вот так смотрится провод в изоленте белой

21:2367



Установка датчика скорости АКПП Nissan sunny

22:504

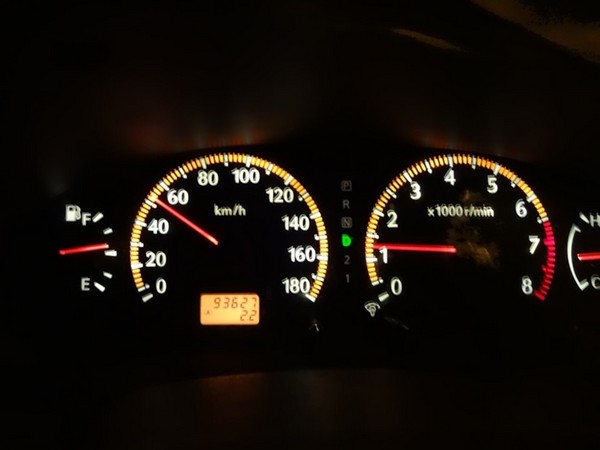

В итоге все работает. Скорость показывает правильно. Замерял по GPS на телефоне и магнитоле одновременно.
И наконец-то работает спидометр.

22:759

Установка датчика скорости АКПП Nissan sunny

23:1264

Установка датчика скорости АКПП Nissan sunny

24:1769
