Диагностика и ремонт датчика температуры окружающей среды на ВАЗ 2113, 2114, 2115

На написание данного поста меня натолкнуло не столько желание поделиться произведенным ремонтом, сколько описание и сбор информации по данному вопросу. Интернет пестрит вопросами о данном датчике, выходе его из строя, и способами устранения проблем. Но это только вопросы. Каких — то конкретных ответов нет. Я попробую описать диагностику и ремонт по моему личному видению данной проблемы. Если у вас есть возможность грамотно дополнить пост, указать какие -то моменты. которые небыли описаны мной, то я с удовольствием перенесу их из комментариев в основную запись. При этом обязательно укажу ник пользователя.

0:1122

У меня проблема возникла с приходом холодов. Датчик начал врать на 7-10 градусов. Если на улице была температура — 34, то мой датчик показывал все — 40. во время движения температура немного повышалась, примерно до -36. Вариации были разные, я написал только два примера. Мне это категорический не нравилось. Я начал искать способ решения этой проблемы.

0:1758

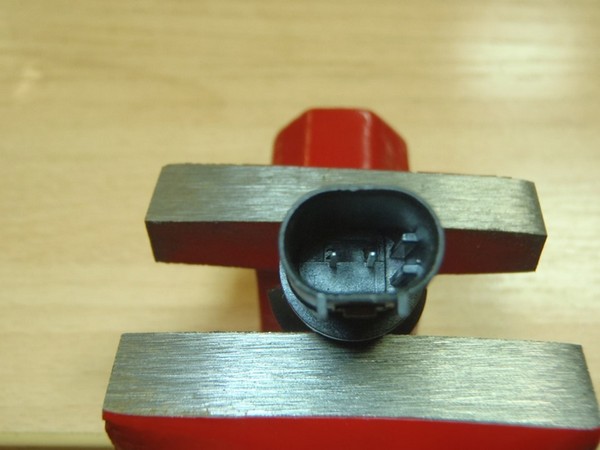

Способ устранения №1. Нужно нейтрализовать плохой контакт в фишке. Это можно сделать, чуть отогнув ножки на самом датчике.

0:1987

Способ устранения №2. Заменить сам датчик. Датчики бывают трех видов:
— 2115-3828210
— 2115-3828210-02
— 2115-3828210-03

0:2179



Отличаются, я так понял они только производителями. У меня стоял датчик — 2115-3828210-03. Взамен, я поставил датчик — 2115-3828210 с пометкой VDO.

0:243

Диагностика и ремонт датчика температуры окружающей среды на ВАЗ 2113, 2114, 2115

1:748


2:1253

Сразу скажу, все подошло, все работает.

2:1327

Способ устранения №3. Проверить все контакты на пути от датчика до приборки. Это сделать достаточно проблематично.

2:1543

Места проверки контакта
— в монтажном блоке со стороны двигателя колодка Х6 Сине-красный провод ячейка 7 (может отличаться, зависит от года выпуска автомобиля)
— в монтажном блоке со стороны салона колодка Х4 Сине-красный провод ячейка 15 (может отличаться, зависит от года выпуска автомобиля)
— в приборной панели колодка Х2 Сине-красный провод ячейка 1 (может отличаться, зависит от года выпуска автомобиля)

2:2293



— "масса" вот тут начинается засада, так как ни кто не знает где берет "массу" этот датчик. По схеме: масса общая с блок фарой. Но это не проверено.

2:264


3:769

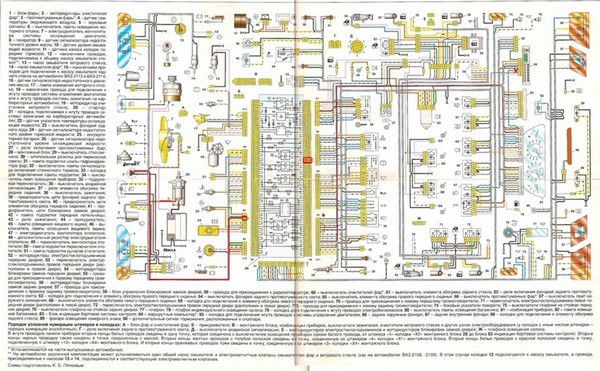

Электросхема

3:797

Добавил схему. Красной линией обозначена трасса подключения датчика.

3:928

Способ устранения №4. Заменить приборную панель. Что, конечно, мало вероятно, но такой вариант развития событий имеет место быть и исключать его нельзя.

3:1211

Способ устранения №5. Так же в интернете нашел заметки, что температура может отражаться не корректно, если датчик подключен и к приборной панели и к бортовому компьютеру. Что бы исправить данную проблему, необходимо отключить контакт от колодки БК (7 ячейка). Виной всему несовместимость БК и Приборной панели.

3:1784

Способ устранения №6. Поиск обрыва в проводке при помощи мультиметра.

3:1917

Допустим у вас просто вышел из строя датчик. Вы его благополучно купили. Мне он обошелся в 170 рублей. И нужно его поменять. Меняется он достаточно просто. Даже в -18 как сегодня. Достаточно постелить что-то на землю чтобы лечь под машину для удобства. Я использовал гофрированный картон. Нужно сначала извлечь датчик и крепежа. Аккуратно подгибаем фиксаторы и датчик свободно выходит со своего места. Теперь нужно отсоединить датчик о фишки. На фишке есть фиксатор, который не дает самопроизвольно разъединиться датчику и фишке. Его нужно потянуть наружу, то есть в противоположную сторону от датчика и извлечь датчик из фишки. Тоже все достаточно просто. Теперь подключаем новый датчик и устанавливаем его на место все делаем аккуратно. Пластик очень хрупкий.

3:3304



И теперь идем проверять.

3:47

Тут начинается вторая засада. Перед заменой я запустил двигатель чтобы посмотреть какую температуру показывает на приборной панели. Было — 31. После замены, опять запускаю двигатель и опять показывает — 31.
Я не стал паниковать ибо такой исход я и ожидал, просто захотел убедиться. На кануне, сидя в интернете и ища ответы по данному вопросу наткнулся на пост, в котором было сказано:
после замены датчика температуры окружающей среды необходимо скинуть минусовую клемму с АКБ на 30 секунд. Это необходимо для того, чтобы сбросить показания в приборной панели.
Произведя данную процедуру, я снова запустил двигатель и все нормализовалось. Термометр выдал показания в -18 градусов, что являлось абсолютно точным.

3:1347

Из выше следующей записи можно сделать еще один пункт устранения неисправности.

3:1498

Седьмой способ устранения. Попробовать скинуть минусовую клемму АКБ на время минимум 30 секунд.

3:1676

С этого пункта можно начинать всю диагностику. Ибо наша электроника не совершенна и дает сбой в лютый мороз.

3:1877
