Крепеж и электрика фары-искателя для УАЗ Хантер 31519

Содержание статьи:

Крепеж фары-искателя для УАЗ Хантер
Проводка для фар-искателей УАЗ Хантер

1. Крепеж фары-искателя для УАЗ Хантер

Купили две фары-искателя от МТЗ, которые предполагали использовать как ПТФ. Ситуацию с ПТФ решили по-другому, но не пропадать же фарам.
Нашли штатные кронштейны от УАЗа, в качестве шарика использовали ручки от КПП ВАЗ 2101 (есть еще такие в продаже за смешные деньги) и в итоге получилась вот такая конструкция:

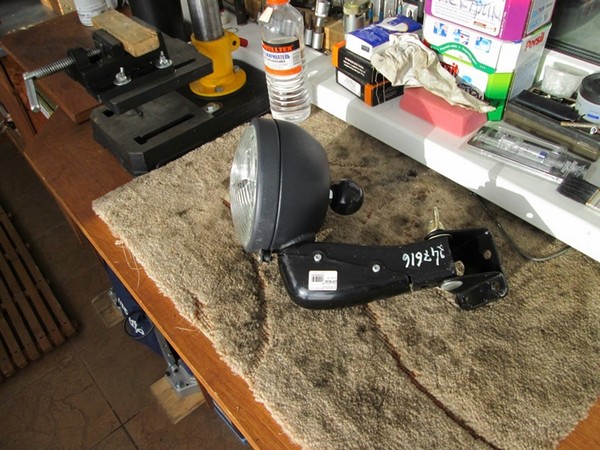

Крепеж фары-искателя для УАЗ Хантер

Фара-искатель с кронштейном.

Дальше были думы о том как эту конструкцию установить на УАЗ. После размышлений и копания в обрезках алюминия пришла идея использовать Т-образный профиль, который и был закреплен к кронштейну рамки лобового стекла:

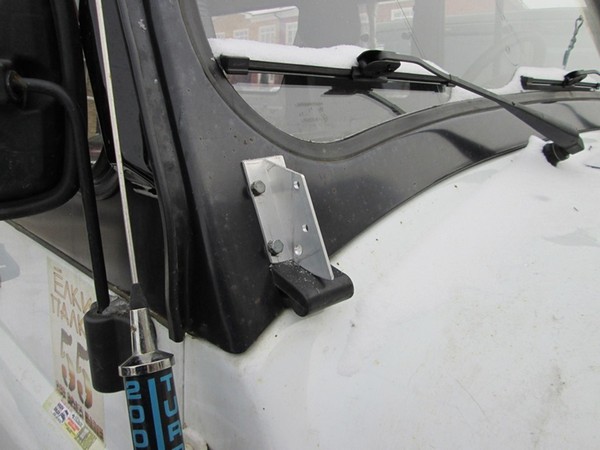

Опора кронштейна фары-искателя

К опоре под углом, для выхода в горизонталь, крепится неповоротная часть кронштейна:

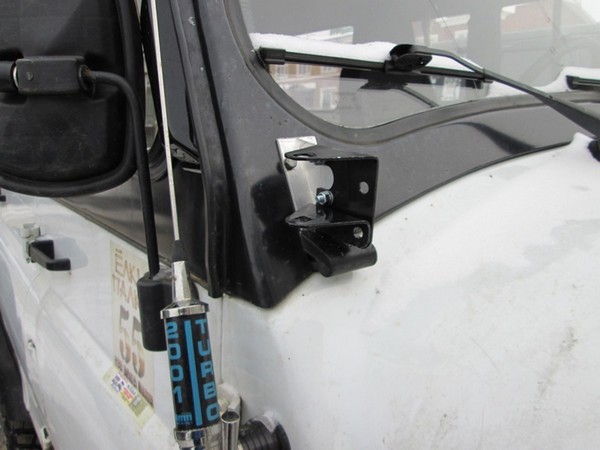

Неповоротная часть

Дальше все просто — подвешиваем поворотную часть. В итоге фара-искатель может использоваться и в режиме "поиск", когда ей рулит штурман:

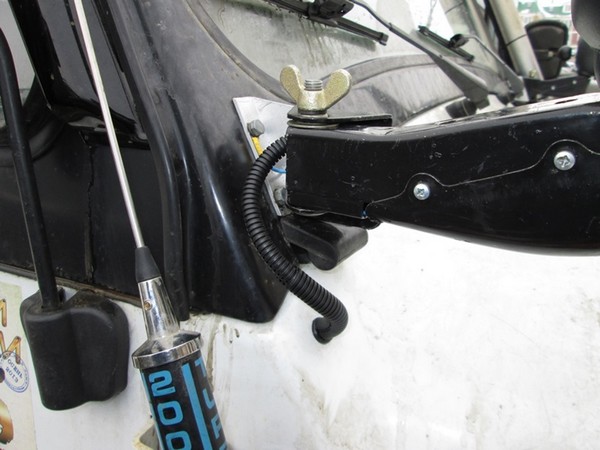

Фара-искатель в режиме поиск.

И в режиме "проломимся через подлесок", когда она защищена веткоотбойниками:

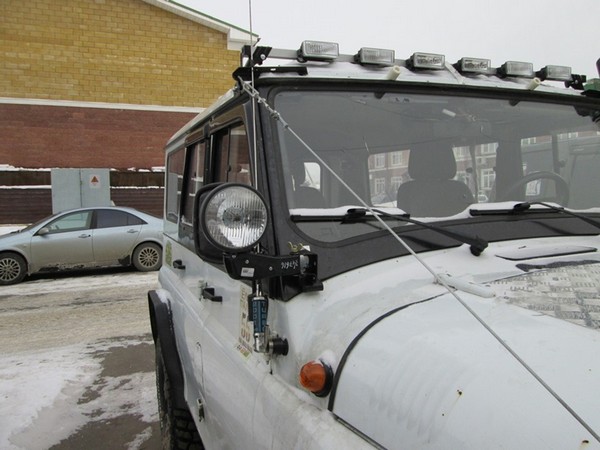

Фара-искатель в режиме проломимся через подлесок.

Еще будем устанавливать вторую фару-искатель для пилота. Но там надо подумать над конструкцией, так как шноркель у нас слева по ходу.

2. Проводка для фар-искателей УАЗ Хантер

Сами фары-искатели от МТЗ достались нам почти даром, и мы сначала планировали их использовать как ПТФ, но потом ПТФ сделали другие, а эти решили использовать по назначению. Взяли штатные УАЗовские кронштейны и поставили фары на них. В качестве ручек использовали ручки от КПП ВАЗ 2101 :). Изначально из фары выходил только "+" провод, а "-" был на корпусе. Для надежности отдельно вывели и "-". Вот такой комплект получился:

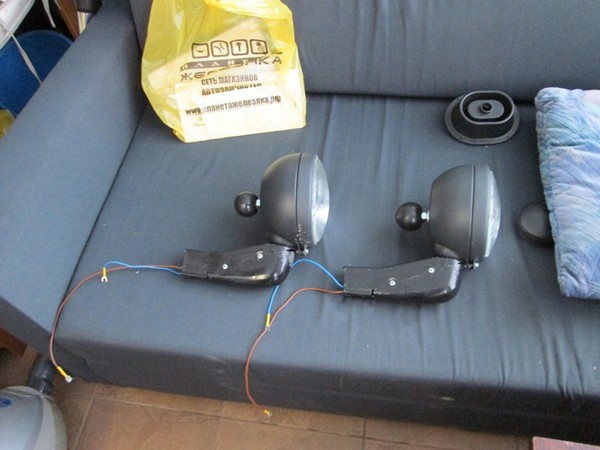

Проводка для фар-искателей УАЗ Хантер
