Необслуживаемые ступицы с Iveco, инструкция по регулировке затяжки подшипников ступицы и замена ступичного подшипника полуоси РЗМ для Шевроле Нива (ВАЗ 2123)

Содержание статьи:

0:37
  1. Необслуживаемые ступицы с Iveco для Шевроле Нива (ВАЗ 2123)
  2. Инструкция по регулировке затяжки подшипников ступицы Шевроле Нива
  3. Замена ступичного подшипника полуоси РЗМ в Шевроле Ниве

1. Необслуживаемые ступицы с Iveco для Шевроле Нива (ВАЗ 2123)

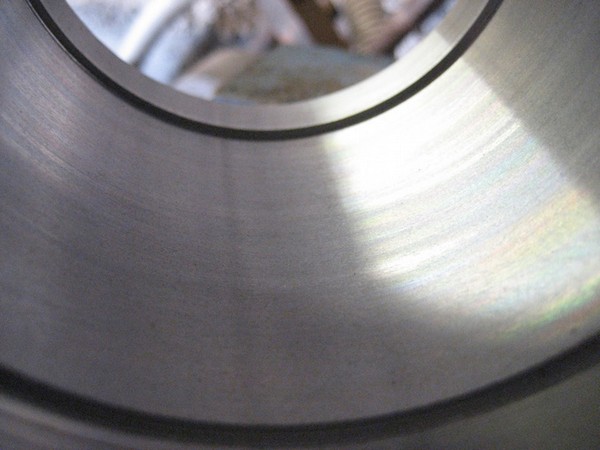

Расточенный кулак.

0:534

Необслуживаемые ступицы с Iveco для Шевроле Нива (ВАЗ 2123)

1:1041

Подшипник Ивеко в сравнении с двумя штатными.

1:1128


2:1635

Запрессовываем

2:1667


3:2174



Стопор

3:15


4:522

Прикладываем кулак к шрусу и немного туда сюда покачать

4:628


5:1135

Если подшипник прилег к шрусу то на обойме останутся такие следы. Обойма шруса если чистая можно нанести немного старой смазки из старого подшипника.

5:1413


6:1920

Если следов не осталось то немного осаживаем пыльник шруса упором и молотком. Он может не давать прилегать шрусу к обойме и потом при зятяжке может подклинивать.

6:2219




7:506

Если все получилось то при повторном прикладывании кулака на подшипники появится отпечаток.
Смазку на подшипники. Она будет дополнительным барьером против проникания воды.

7:829


8:1336

Штатный сальник

8:1369


9:1876

Пыльники. Тут кому как удобно и как снялось. Если поворотный рычаг снимается с болтов то оставляю его на машине. Если болты закисают то кулак снимаю вместе с рычагом и потом при помощи феншуя разбираю. Если снимали кулак с рычагом то собирается вместе с ним.

9:2348




10:506

Кольцо на ступицу. ОБЯЗАТЕЛЬНО. Забывать черевато разбором узла. Если ступица зашла от руки не страшно, а если пришлось чуть подпрессовать то при разборе подш может погибнуть.

10:830


11:1337

Либо кольцо уже может быть установлено на кулаке с внешней стороны.

11:1464


12:1971

В этот раз пришлось слегка помочь прессом, но чаще он на данном этапе не пригождается.

12:2131




13:506

Шаровые

13:524


14:1031

Предварительная затяжка. Ступица должна крутиться, ничего не должно стопориться.

14:1184


15:1691

Закручиваем оставшиеся болты-гайки. Устанавливаем колесо, опускаем. Затягиваем как следует гайку.

15:1875

2. Инструкция по регулировке затяжки подшипников ступицы для Шевроле Нивы (ВАЗ 2123)

Инструкция по регулировке затяжки подшипников ступицы для Шевроле Нивы (ВАЗ 2123)

16:2537



Сегодня впервые решил проверить затяжку ступиц, обнаружил небольшой люфт на обоих колесах. Отрегулировал по инструкции с форума Нива 4x4. Все получилось.

16:282

Так как динамометрического ключа у меня нет и не было никогда, делал по этой инструкции…

16:448

1. Снимите хромированный колпачок ступицы.

16:529

2. Отверните ступичную гайку и очистите шлицы от остатков этой гайки.

16:658

3. Наверните новую гайку и затяните её сильно.

16:744

4. Рукой проверните колесо дважды по ходу движения и дважды против движения.

16:886

5. Покачайте колесо "на излом" и убедитесь, что нет люфта.

16:991

6. Понемногу отворачивайте гайку и каждый раз после этого проворачивайте колесо (см. на двумя пунктами выше) до такого момента, пока не появится небольшой люфт и слабый стук "тук-тук".

16:1326

7. Теперь, аккуратно затяните гайку так, чтобы люфт и стук исчез, но не перетяните.

16:1477

8. Проконтролируйте правильность выполнения работы. Рукой раскрутите колесо по ходу движения автомобиля. Если зазор отрегулирован правильно, то колесо, продолжая вращаться по инерции, останавливается медленно, плавно. (Здесь необходимо учесть два условия: во-первых, тормозные колодки должны быть разведены и не касаться тормозного диска; во-вторых, масло в РПМ должно быть тёплым).

16:2180



9. Законтрите гайку в этом положении с помощью тупого зубила и молотка: нанесите два удара по гайке так, чтобы вдавить её юбку в паз на конце хвостовика наружного шарнира.

16:312

Затем, проверните колесо на 180 градусов и сделайте тоже самое с противоположной стороны гайки.

16:488

3. Замена ступичного подшипника полуоси РЗМ в Шевроле Ниве

Начну с того, что в один прекрасный день я, спускаясь с горки накатом, услышал странные звуки в районе заднего моста, которые со временем вылились в более громкое гудение в накате.
В гараже вывесил мост, покрутил оба задних колеса, и определил подлеца - задний левый подшипник шуршал, как перепуганный.

16:1152


17:1659

выдергиваем полуось, пришлось применить колесо перекрученное на три шпильки, т.к она не хотела вылазить

17:1853


18:2360



вот она она, родимая

18:39


19:546

зажимаем полуось в тисках, пилим старый подш болгаркой на две половины (верхнюю обойму)

19:709


20:1216

аккуратно надпиливаем сепаратор и удаляем его

20:1305


21:1812

делаем глубокий надпил на запорном кольце, не до конца. оставляем примерно 1мм недопила (делать очень аккуратно. рядом каёмка по которой елозит сальник, и если диск болгарки слетит. алля улю… побежите в магазин за новой полуосью. как вариант можно на это место временно закрутить хомут подходящего размера)

21:2375




22:506

вставляем зубило в надпил запорного кольца. пару ударов молотком и оно даёт трещину.

22:664


23:1171

сбиваем запорное

23:1206


24:1713

и остатки внутренней обоймы старого подшипника

24:1804


25:2311



вот такая нехитрая коллекция железок у нас получилась

25:102


26:609

новый боекомплект (слева на право) сальник, запорное кольцо, подшипник.

26:742


27:1249

вскрытие нового подшипника показало полное отсутствие смазки в оном. Забиваем ЛИТОЛОМ. закрываем пластиковую крышку подша.

27:1480


28:1987

берём новое запорное кольцо, греем паяльной лампой. (работы производить на улице)

28:2139




29:506

пока новое запорное кольцо греется, берём новый подш и старое запорное и таким нехитрым способом запрессовываемым новый подш на полуось. (после старое запорное легко сбивается)

29:834


30:1341

подшипник на месте, следующим этапом будет установка запорного кольца, разогретого до красна, нужно для того чтобы оно легко зашло на вал, после остывания оно даст усадку и застопорит подш

30:1689


31:2196



вот оно на месте (кстати новое кольцо неплохо заходит если с верху накинуть старое и обстучать как следует, что и было сделано)

31:233


32:740

Ну, и для пущей уверенности, что полуось не вылетит где нить на ходу, делаем две прихватки сваркой. Варить аккуратно, не забываем про посадочное кромки сальника.

32:1036

Собираем всё в обратной последовательности и радуемся тишине в салоне.

32:1170
