Перенос выключателя массы в УАЗ Хантер 31519

Давно зрела необходимость переноса выключателя массы. Родной мы уже меняли на такой же, поскольку он разболтался. Но были и другие причины, главная из которых — очень неудобно он расположен для пилота, а после модернизации печки включать и выключать его стало совсем неудобно:

Печка мешает выключателю массы.

В качестве выключателя массы был выбран выключатель от ЗИЛа. Он по креплению идентичен штатному, так что его можно быстро заменить в случае чего, и он явно потянет бортовую сеть УАЗа. Для установки выключателя было выбрано место слева от пилота над блоком реле. Дальше стандартно из остатков рифленого алюминиевого листа, который применяли для обшивки, был сварганен кронштейн. Тут немного процесса изготовления:

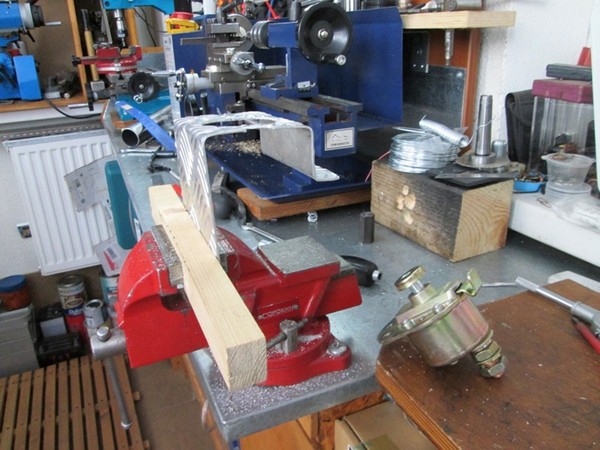

Готовимся к загибу. Справа сам выключатель от ЗИЛа.

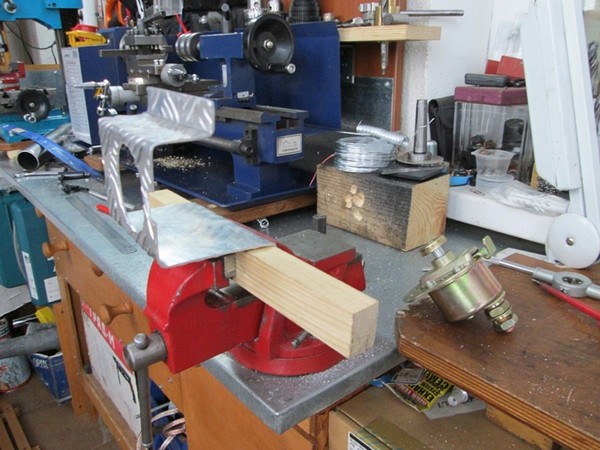

И загнули

В качестве провода массы использовали сварочный кабель сечением 35 мм, взяли 2 метра — это немного с запасом, но резать не стали. Концы залудили и на них обжали клеммы. На 35 мм. нашли под болт на 12 мм. и на 10 мм. Та клемма, что на 12 мм. пошла на выключатель (там шпилька 12 мм.), та, что на 10 мм. пошла на клемму "-" на аккумуляторе. Клемму пришлось немного переделать, так как болт для крепления провода там был на 8, а зажимной на 6. В итоге отверстие болта для провода рассверлили на 10, отверстие болта для зажима рассверлили на 8. Нашли болт на 10 с головой на 14 и на точиле довели ему голову до 13. И он плотно сел в клемму. В общем такой вот набор получился:

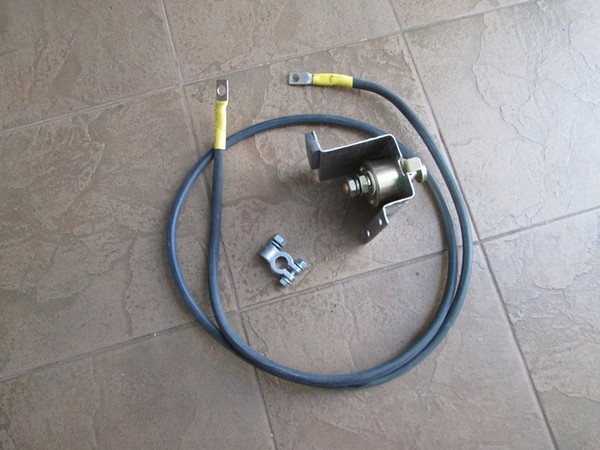

Набор для установки нового выключателя массы

Далее провод был продет через моторный щит из салона и закреплен на клемме на аккумуляторе. Старый выключатель массы и провод к нему не демонтировали. Пусть остается как дубль на случай поломки основного. Достаточно будет просто перекинуть клемму на аккумуляторе:

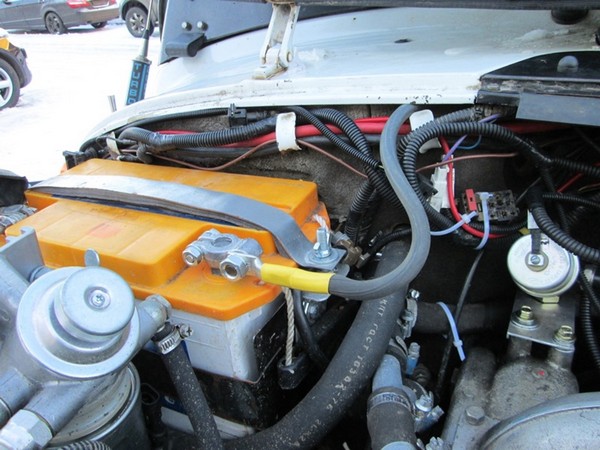

Новый провод на аккумуляторе.

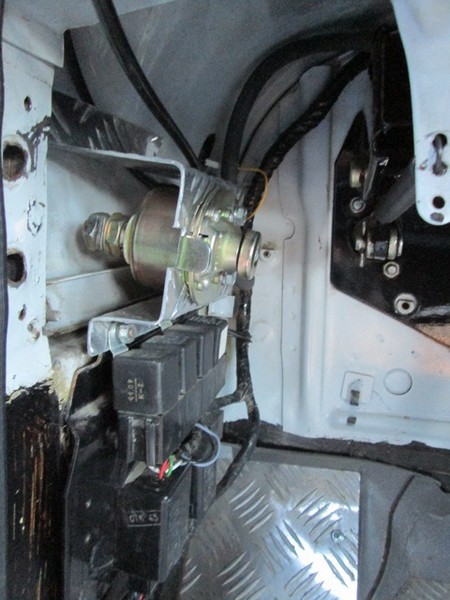

Собственно, вот так выключатель встал в салоне. Пилоту понравилось. Можно включать и выключать быстро и даже "легким движение ноги", что немаловажно в экстренных ситуациях (даже пухлым зимним сапогом):
