Установка акустической системы для Лады Гранта

0:94

1:599

Компоненты будущей аудиосистемы:

1:664

Фронт: Morel Tempo 6 компонентные. До них стояли коаксиальные морельки (Morel Tempo 6 Coax). Дины не покупал, они у меня были установлены на семёрке. Я их просто поменял местами.

1:962

Усилитель: Blaupunkt GTA-470. Этот усь проверенный мной и временем — вдоль и поперёк.

1:1106

Искал на рынке именно его, и именно новый. Тяжко было его найти, т. к. эту модель уже не выпускают. Но после долгих поисков я всё — таки наткнулся на один экземпляр. Вот он красавец:

1:1437



1:1447

2:1952

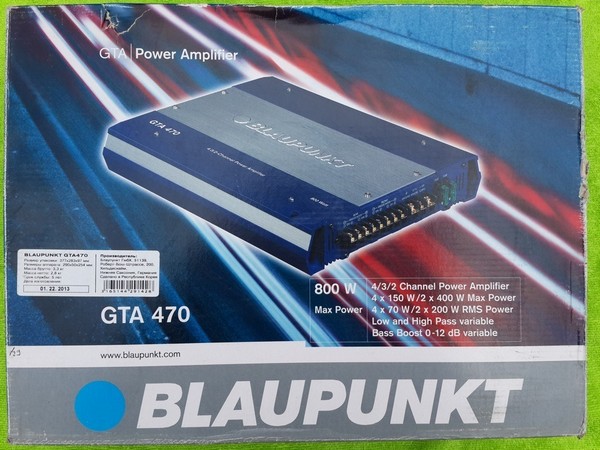

Вот он, запакованный

2:1993

3:2498

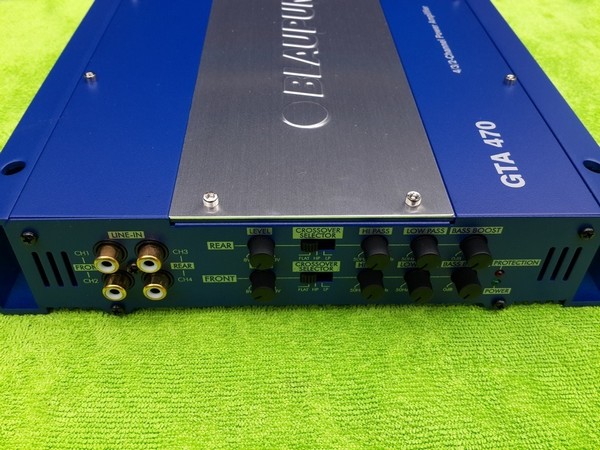

Blaupunkt GTA 470

3:20

4:525

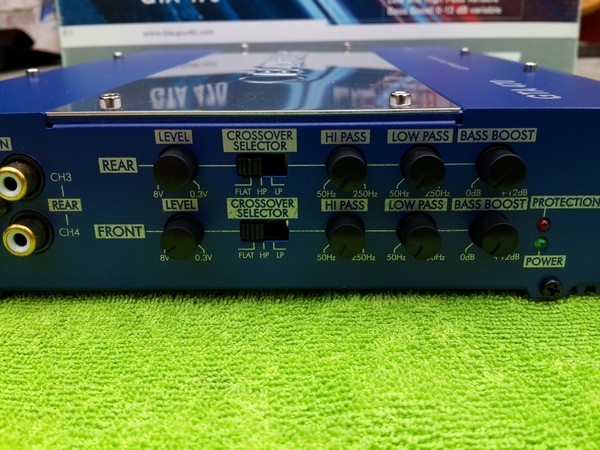

Blaupunkt GTA 470

4:546

5:1051

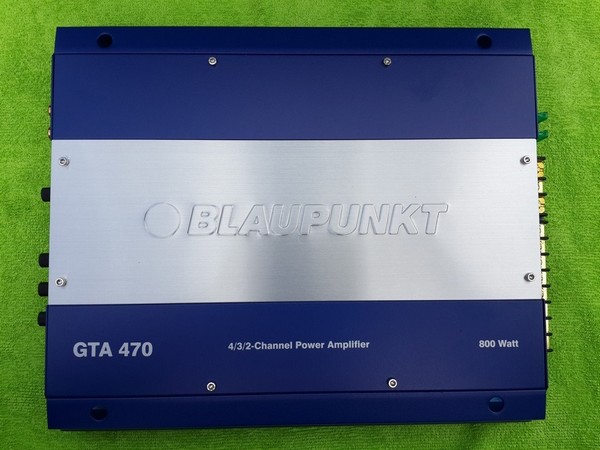

Blaupunkt GTA 470 для установки на Гранту

5:1116

Провода: Mystery MAC 4.04. Сразу прошу не кидаться помидорами, знаю что провода не очень)))
Но я взял их с большим запасом по сечению (Естественно для моей системы).

5:1402

6:1907

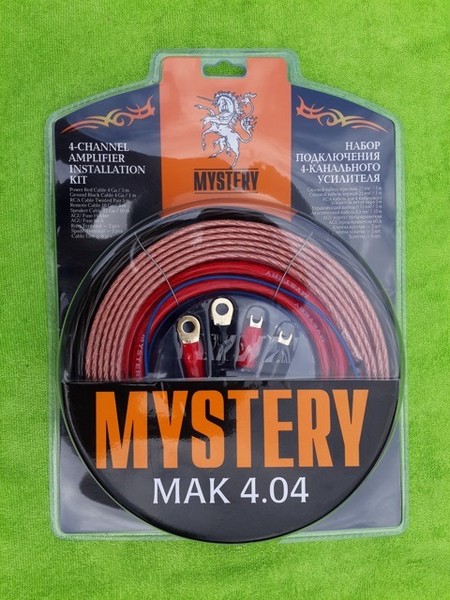

Провода MYSTERY MAK 4.04

6:1942

Питающий кабель — 4 Ga (25 мм2).

6:1996

7:2501

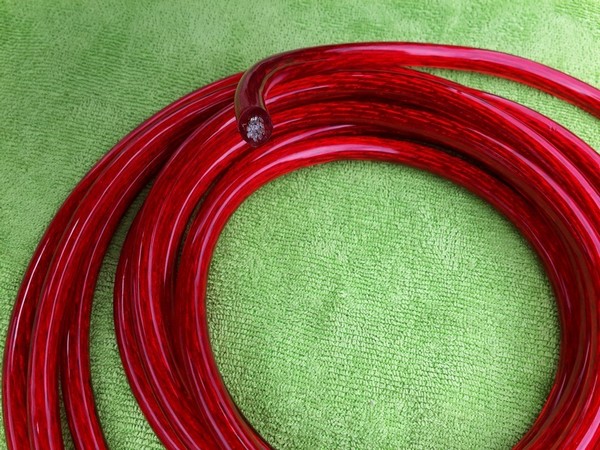

Плюсовой кабель сечением 25 мм2

7:58

8:563

Минусовой кабель сечением 25 мм2 и управляющий 0,75 мм2

8:661

Акустический кабель — 12 Ga (3,5 мм2).

8:725

9:1230

Акустический кабель сечением 3,5 мм2

9:1298

Межблочники в этом комплекте мне очень понравились! Сделаны качественно, в отличии от подобного комплекта МАС 8.04.

9:1510

10:2015

Межблочники

10:25

Предохранитель на 60 А — стандартный. Ну и клеммы.

10:118

11:623

Предохранитель 60 А и клеммы

11:677

Саб ещё не купил, пока что присматриваюсь и коплю денежки. Пока что остановился на Audio System MX-15. Будет в ЗЯ 25 л. Чертежи короба для него и материал уже есть.

11:957

12:1462

Сабвуфер audio system mx-15 plus для Лады Гранта

12:1535

Моноблока не будет это точно. Запитаю саб мостом.

12:1628

Ну а теперь я хочу Вам рассказать о своём нестандартном способе подключения усилителя к штатной ММС.
Кто уже интересовался темой подключения усилителя к ММС, тот знает, что для подключения нужен разъём мини-ISO. Найти его у меня не получилось. С Китая ждать месяц не хотелось. Я решил просто вывести тюльпаны наружу отдельными проводами. Провода я купил в магазине радиоэлектроники. Выглядят они вот так:

12:2367

13:504

Так — же, сразу решил вывести видеовход для камеры заднего вида. Для него я купил вот такой провод:

13:687

14:1192

Разбирается магнитола легко. Расписывать долго не буду, т. к. процесс разборки довольно простой.
После разборки, видим центральную плату:

14:1447

15:1952

Нам нужны контакты разъёма:

15:2006

16:504

Для распиновки контактов, я пользовался схемой, скачанной с инета.

16:629

17:1134

После пайки, я аккуратно уложил провода в жгут. Помимо тюльпанов и видеовхода, я так — же вывел провод для включения усилителя, провод для датчика заднего хода, CAN-H и CAN-L для вывода на экран доп. информации.

17:1510

18:2015

Для того, чтобы пропустить провода через корпус, я сделал в нём небольшое углубление.

18:158

19:663

После сборки получилось вот так:

19:726

20:1231

Таким образом, мне не пришлось искать разъём мини-ISO.

20:1330

21:1835

Подключение усилителя.

Просто закрутить саморезы в спинку (как например на 08-09) в гранте не получится. Каркас у задней спинки состоит из сварной проволоки (клетки). Я решил закрепить усилитель следующим образом:
Взял стальную полосу 40 х 4. Вырезал две заготовки длиной чуть больше длины усилителя. Разметил на этих полосках по отверстиям в усилителе 4 точки. По разметке просверлил отверстия и нарезал резьбу М5, для крепления усилителя.

21:2636

Далее была дилемма — как же закрепить эти полосы к каркасу спинки сидения?! Самый идеальный вариант — это приварить их к каркасу. Но для этого нужно полностью разбирать спинку. Я сделал немного проще. По краям полосок сделал много отверстий по всей длине с обоих сторон. Далее просунул эти полосы за прутья каркаса спинки (между поролоном и сеткой). Предварительно наживив усилитель на болты, закрепил полосы к каркасу пластиковыми стяжками. Далее открутил усилитель, накинул матерчатую обшивку спинки сиденья (задняя сторона на молнии, очень удобно), проделал в ней шилом четыре дырки, и прикрутил усилитель к сделанным мною креплениям. Получилось очень крепко. Металлические полосы крепко притянулись к каркасу спинки сиденья.

21:1336

Далее протяжка проводов.

21:1385

Кабеля питания проложил со стороны водителя ближе к центральному туннелю. Межблоки проложил с пассажирской стороны тоже ближе к туннелю. Акустические провода протянул по порогам.

21:1719

22:2224

23:504

24:1009

25:1514

26:2019

27:504

Чтобы протянуть акустические провода в двери, пришлось рассверливать круглый пластиковый дверной разъём до максимальных 14 мм. Сверлом на 14 такую процедуру не сделать. Можно безуспешно повыдёргивать и повредить клеммы, которые расположены ближе к центру. Чтобы этого не произошло, я "сверлил" отверстие круглой зенковкой на 14 мм. От нагрева края вплавлялись, и получились довольно аккуратные отверстия:

27:1245

28:1750

разъём двери

28:1777

29:2282

разъём двери

29:26

Далее протянул через сделанные отверстия всю проводку, включая акустические провода.

29:187

30:692

разъём двери, протянутые провода

30:756

31:1261

разъём двери, протянутые провода

31:1325

После протяжки проводов, приступил к укладке всей проводки, и к креплению кроссоверов. Итог работы:

31:1510

32:2015

водительская дверь

32:38

33:543

пассажирская дверь

33:582

Плюсовой кабель провёл через заранее сделанное отверстие при установке ПТФ в моторном щите.

33:755

34:1260

35:1765

Высокочастотники закрепил на стойках.
Межблочники подключил к заранее выведенным тюльпанам из ММС.

35:1953

Акустика на Ладу Гранта подключена!
