Регулировка клапанов двигателя Cummins 2.8 ISF на газель некст

В общем, казалось бы банальная тема, регулировать клапана сегодня умеет каждый по крайней мере опытный газелист!) Только вот на двигателе Камминс народ почему-то боится и соответственно не умеет их регулировать. Кто-то думает что там нужен специальный калибр, кто-то что это могут сделать только спецы из какого-нибудь грузового сервиса. Сходство в том что никто не хочет отдавать свою машину газовскому сервису с их "качественным" подходом к ремонту и обслуживанию!
От чего же ещё?! Наверно из-за того, что в инструкции по эксплуатации стоит пометка, что первый раз клапана регулируются на 150 тысячах километров пробега. Ну и сразу, мол иностранный двигатель, с какой стороны к нему подходить не знаем, в сервисе знают (вернувшись на несколько строк выше "о сервисах").
В общем, как оказалось, не так и страшно, не так это и сложно!)

0:1509

Регулировка клапанов двигателя Cummins 2.8 ISF на газель некст

1:2014





1:12

У меня пробег почти 90 тысяч километров пробега и начали потихоньку цокотать клапана на гезели. Вместе с этим двигатель стал работать немного не ровно.
Пообщался по этому поводу с адекватными людьми, говорят чушь эти 150 тысяч… На 80 тысячах на машинах клапана регулируют только в путь и есть что регулировать…
Нагрянули выходные… руки чешутся, надо что-то с машинкой поделать!) Ну и пошло-поехало…
Снял радиаторы, помыть вроде как! Снял, помыл, что-то быстро управился. Грязи особо не было, наверно спасла сеточка и то что в сезон тополиного пуха я практически не ездил.

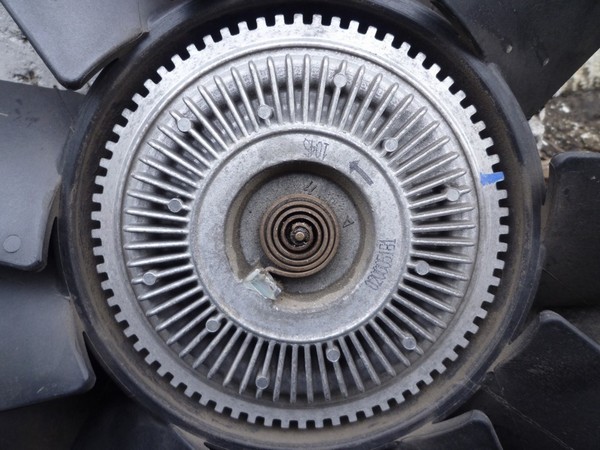

Снял вискомуфту, покрутил её, повертел, грязь почистил, обратил внимание что шток клапана и вращающая его при нагреве спираль в масляных следах:

1:1318

clip_image001Вот такая вот вискомуфта на газели с Камминсом.

2:1909

Существенно/несущественно это для её работоспособности, не знаю. Пока работает.
Далее поменял подшипник натяжного механизма (6203) с Китайского NSK, непонравился его люфт мне (ранее, на 50 тысячах километров пробега, я поменял такой же подшипник на верхнем опорном ролике) на Итальянский Trialli, как и ранее выпрессовывал/запрессовывал головкой на "27".
Ну и наконец, решил залезть под клапанную крышку!):
Откручивается элементарно:
Скидываем трубку сапуна, которая зафиксирована быстросъёмным хомутом.
Ключиками "13" и "17" откручиваем трубки высокого давления от форсунок, так же их ослабляем гайки на "17" на топливной рампе, что бы отвести в сторону.
Отвёрткой вытаскиваем фиксаторы штуцеров обратки и вытягиваем из из форсунки.
Отключаем разъёмы питания от форсунок.
Откручиваем головкой на "13" фиксатор самой форсунки.

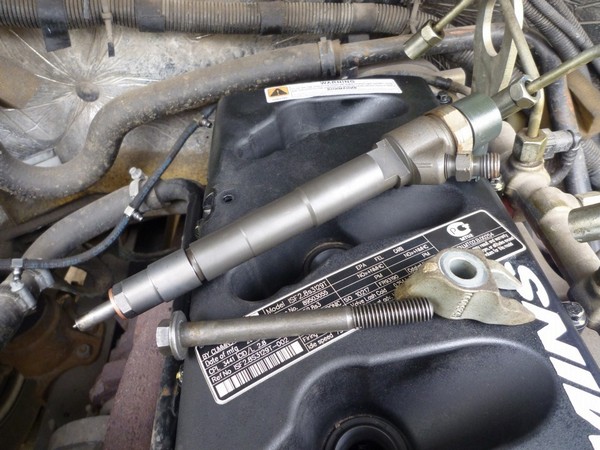

И аккуратно вытаскиваем форсунки вверх.

2:3475



clip_image002

3:504

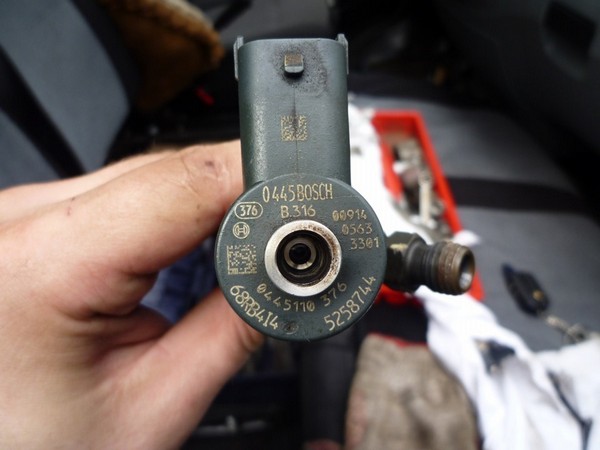

clip_image003Bosch

4:1014

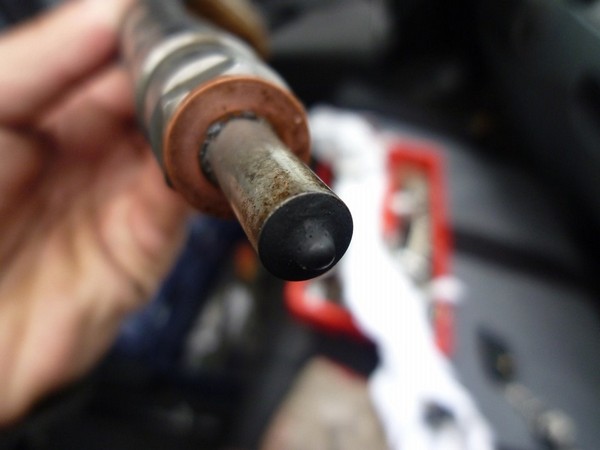

clip_image004Головка распылителя слегка засажена…

5:1589

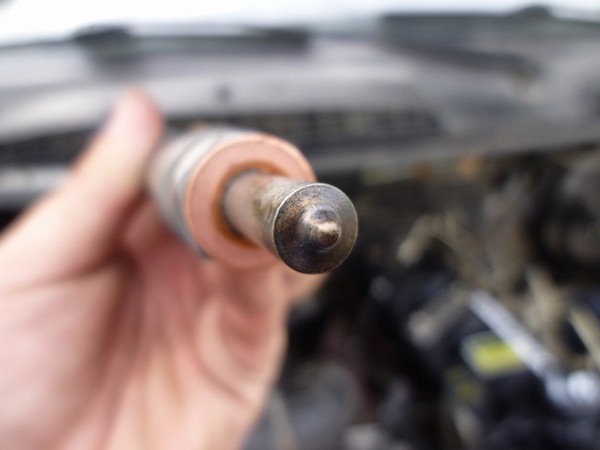

clip_image005…, а протерев тряпочкой уже металл!

6:2158

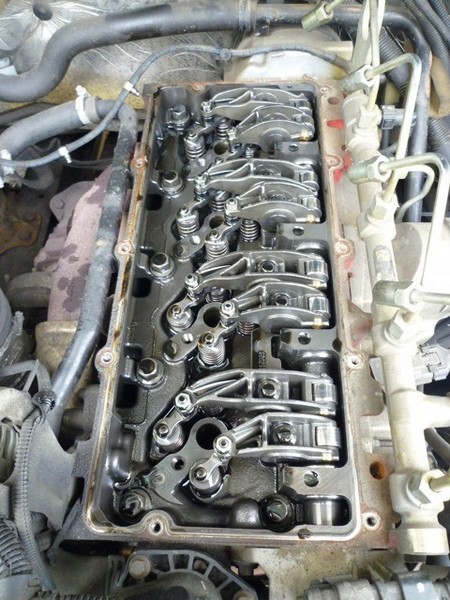

Клапанная крышка пластиковая, крепится болтиками на "8". Откручиваем и легко снимаем её

6:161

clip_image006Короткие на впускные клапана, длинные на выпускные.

7:762

Кому интересно, обращаем внимание на чистоту! Масло Shell Rimula R5e, замена каждые 7-8 тысяч км.
Контрящие гайки на "10", регулировочные винты под торкс 15:

7:1029

Регулировка клапанов двигателя Cummins 2.8 ISF на газель некстПоближе…

8:1551

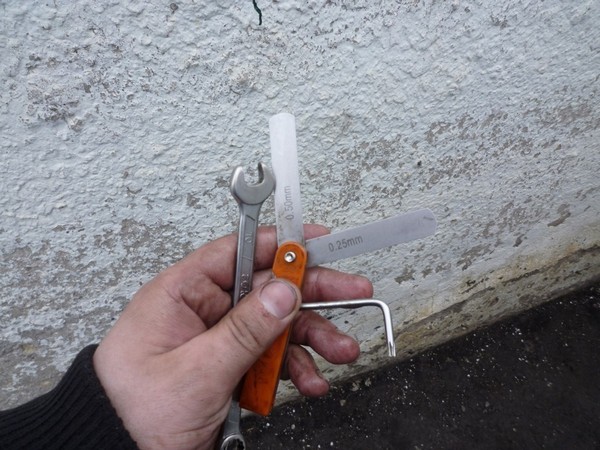

Собственно инструмент для регулировки:

8:1627

clip_image008

9:2132



На впускных 0,25 мм, на выпускных 0,5 мм должно быть.

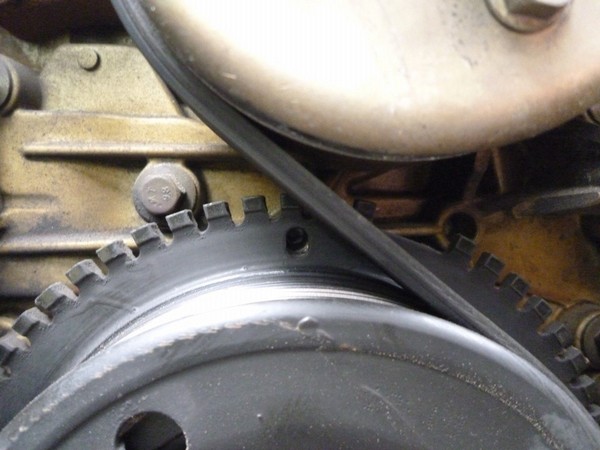

Верхняя мёртвая точка находится элементарно! На шкиве коленвала есть отверстие, его совмещаем с отверстием на блоке двигателя в верхней точке шкива:

9:366

clip_image009Вот оно!

10:885

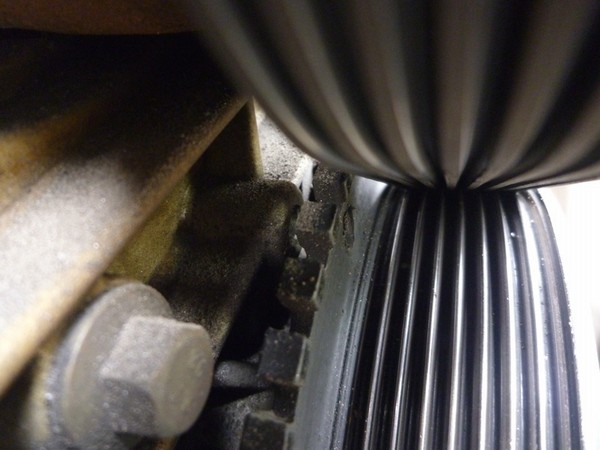

clip_image010Вид сбоку!

11:1408

clip_image011Отцентровать до миллиметра можно простой небольшой отвёрткой!

12:2028



При выставленной В.М.Т. проверяем зазоры на клапанах, должен быть зазор на рокерах:1 (0,25 мм),2 (0,5 мм), 3 (0,25 мм),6 (0,5 мм), если В.М.Т. которая через 360 градусов коленвала, то: 4 (0,5 мм), 5 (0,25 мм),7 (0,25 мм),8 (0,5 мм). Короткие- впускные соответственно у которых зазор 0,25 мм и длинные, соответственно, выпускные на которых зазор 0,5 мм.
Мостик клапанов без износа, присутствует только след от контакта, соответственно проблем, которые могли быть вызваны износом мы не имеем:

12:822

clip_image012

13:1327

Чтобы прокрутить коленвал, я использовал старый, проверенный способ:

13:1457

clip_image013И крутим по часовой стрелке…

14:2017



Информацию по зазорам, кстати, и не только, можно подчерпнуть на информационной наклейке:

14:166

clip_image014О как!

15:681

Собираем всё в обратной последовательности. Перед установкой форсунки проверяем толщину медной шайбы, она должна составлять 1,5 мм. Кстати, момент затяжки болтов крепления форсунок 15 Н*м. Получаем вот такой вид:

15:1069

clip_image015

16:1574

Что могу сказать по результатам регулировки клапанов… А вот перестали они цокать. Звук у работающего двигателя вновь стал таким когда я его забирал с салона. Шуму убавилось ощутимо! Обкатал полуторой сотней километров, впечатления только самые хорошие! По существу, все клапана были с увеличенными зазорами, то есть где должно быть 0,5 мм, там было и 0,7 и 0,8 мм, там где должно быть 0,25 мм, там и 0,35 мм и 0,4 мм. Вот так вот!
Заодно поменял ZF'овский бачок гура и жидкость гидроусилителя. Старая, кстати, темная на столько что цвета не видно! Взял Shell Spirax S2 ATF AX.

16:2578



clip_image016
