Ремонт генератора Шевроле Нивы (ВАЗ 2123)

По причине завывания генератора и отсутствия КЗ статорной обмотки на массу, были приговорены подшипники. Экзекуции подвергался генератор КЗАТЭ 9402.3701-04. Генератор снял, не ослабляя ремня. Да, это возможно. Разборка прошла штатно, задний подшипник снят съёмником (даже скучно как-то).
Маркировка его подшипников вот такая:
Передний SKF BB1-3065AE
Задний SKF 6202-2RS1TN9/+1
На обоих ещё было написано ITALY, посмотрел карту Китая, провинции такой не нашел. Неужели настоящие? Люфта не было. Задний подшипник вращался с хрустом, наверное, он и завывал.
После вышибания переднего подшипника получилось такое:

аккуратнее надо

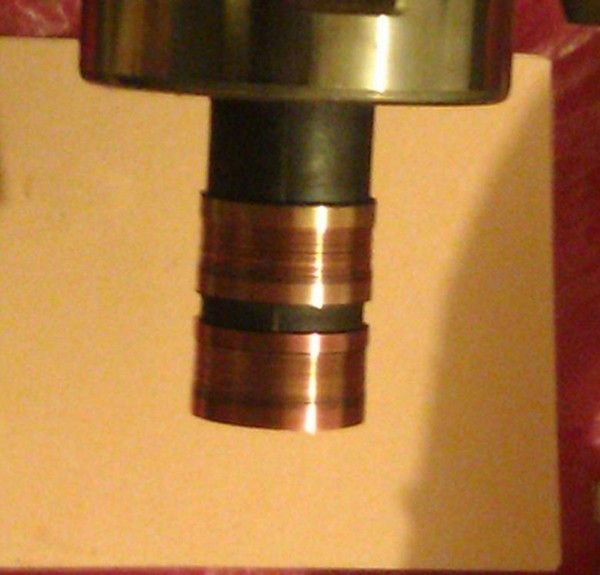

Выработка на кольцах ротора имеет вот такой вид.

Было показано генераторщику. Генераторщик сказал, что это ещё не выработка. Оставил так, потому, что, в принципе, уже не рассчитываю пользоваться этим генератором долго. Далее сборка.

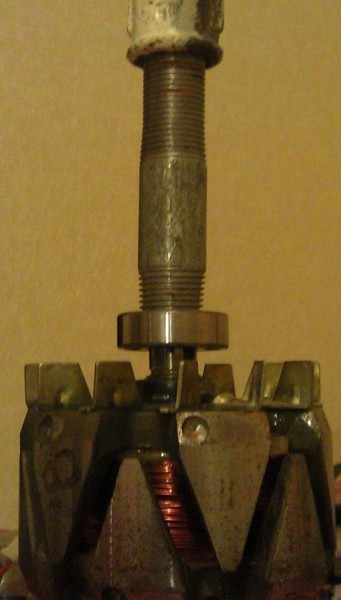

Задний подшипник ловко запрессовал с помощью сантехнической трубы 1/2". Сгон понравился тем, что сделан на токарном станке и имеет ровный торец.

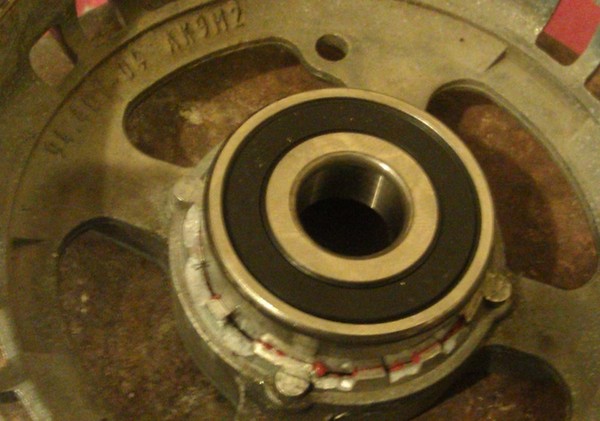

Гнездо переднего подшипника (по совету того-же генераторщика) смазал герметиком, приложил подшипник

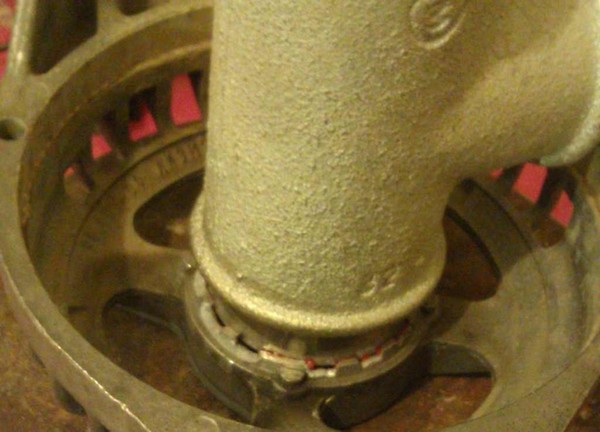

и заколотил его с помощью тройника 1-1/4,

окончательно трамбовал с помощью старого подшипника. Потом загнул и заплющил все, что оставалось от старой завальцовки. Вызвонил лампочкой диоды в подкове, зачистил места примыкания и все от души затянул. Завтра пойду ставить. Независимо от результата — "Дегенератор, часть 2" будет про установку генератора BOSСH F000 BL0 652 110 А, от Гранты. После покупки. В Рязани он уже появился, но ценник — конский. Там надо будет пилить кронштейн и переделывать контакты. В промежутке протяну массы и даже задублирую некоторые проводочки.

Генератор работает, шума не слышал, но пока мало ездил.
Пробежал 5 тысяч — без нареканий.

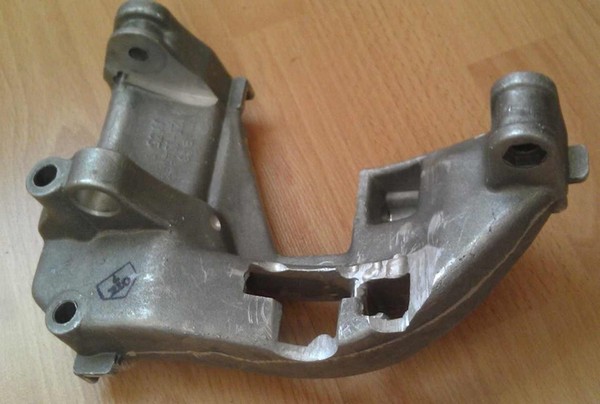

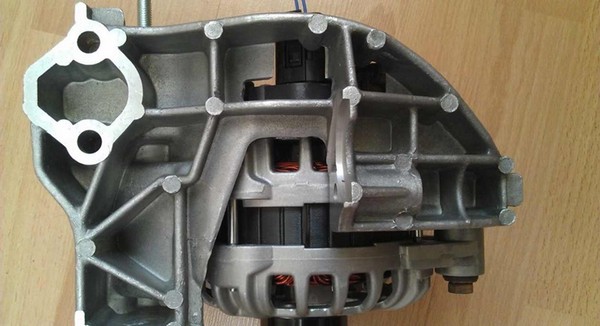

Генератор BOSH F000 BL0 652 110А куплен и в Шнивский кронштейн действительно не лезет. Удивительно. Так как гаража у меня нет, родной генератор после починки почему-то нормально работает, то спешить мне некуда. А значит, чтобы не разбирать машину надолго, купил новый кронштейн генератора, чтобы в полной мере насладиться работой напильником и дрелью. О том, что можно было использовать ручной лобзик по дереву догадался только когда все закончил. Не повторяйте моих ошибок. Конечно, можно было полоснуть наотмашь болгаркой, но мне было лень лезть за ней в кладовку. Опять-же, хотелось выпилить минимум металла, чтобы несильно уменьшить прочность кронштейна. В итоге, все равно выпилить пришлось ненамного меньше. Получилось так:

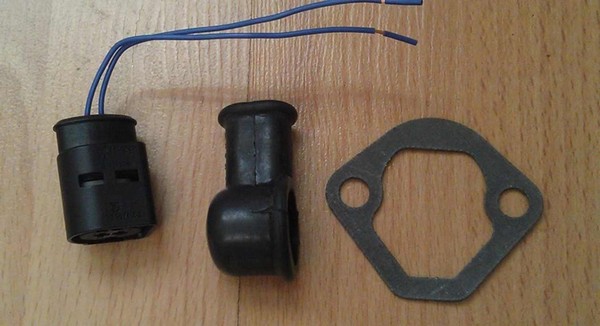

Также, скомплектовал вот такой наборчик:

Тут ещё некоторые интересовались как снять крышку с этого генератора, чтобы протянуть контакты?
Я вот снял и понял, что ничего там протягивать не нужно. Не потому, что хорошо затянуто, а потому, что затяжка на сильноточные цепи не влияет. Все силовое сделано опрессовкой. Запрессовано хорошо — не оторвешь. Внутри нет резьбовых соединений, через которые идут большие токи. И прошу заметить, что конструкция условно разборная. Т.е. подковы, как таковой, легкоснимаемой нет. Минусовые диоды запрессованы прямо в заднюю крышку. Плюсовые диоды запрессованы в некую половину подковы, в которую то ли впрессован, то ли вплавлен выходной плюсовой винт. Замена диодов превращается в весьма сомнительный геморрой. Легко снимается только регулятор напряжения. Если б он так-же легко покупался . В общем, если эта астролябия сломается, то это будет попадалово. Задний подшипник установлен в заднюю крышку, а не в пласмассовую приспособу, как в КЗАТЭшном генераторе.

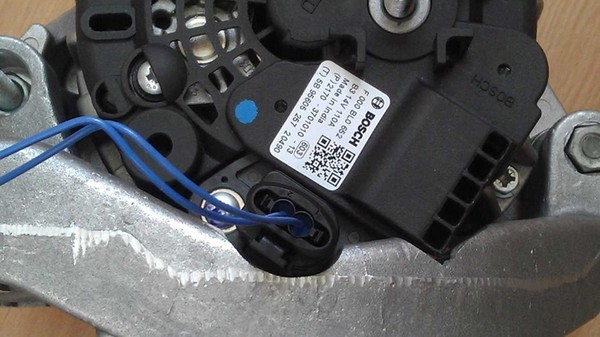

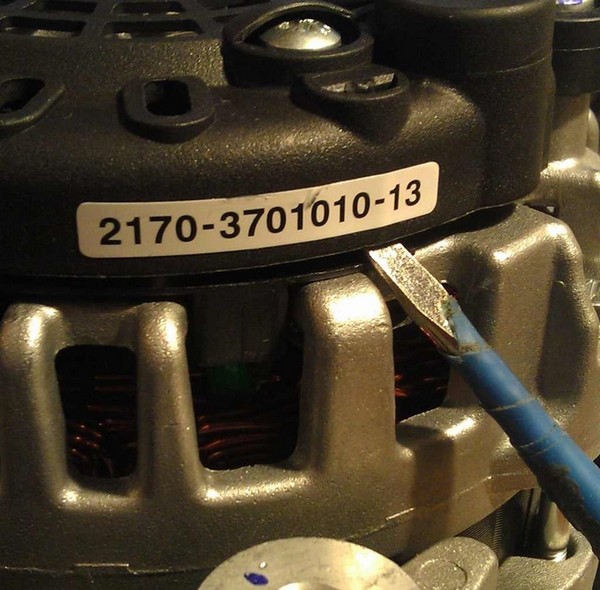

Исходя из этого, отвечаю: крышку снимать, на самом деле, не нужно, и, чтобы её снять отверткой, нужно оттягивать все три защелки как на фото:

В общем-то, остается переобжать клемму под болт 8мм и терпеливо ждать удобного момента, чтобы быстро махнуть генераторы с кронштейнами. Добавлю инфу про контакты разъёма: возбуждение подключать к контакту 1, а контакт 2 никуда не подключать и просто изолировать.

Стало проваливаться напряжение до 11,9. И я всё понял. Пора! Установил пиленый в предыдущих записях кронштейн и заранее закупленный бошевский генератор от Приоры/Гранты. Напряжение вернулось к своим 13,7-14 В. Продолжаю опыты с электричеством.
Попутно вкрутил маслопомойку (фильтр GB-613) в тонкий шланг.

Бошевский генератор для ШНивы имеет такое обозначение F 000 BL0 6E8. Для его установки кронштейн пилить не надо. Для установки генератора F 000 BL0 652 от Приоры/Гранты нужно либо пилить кронштейн, либо разбирать генератор и переворачивать заднюю крышку
