Силовые бампера УАЗ Хантер 31519

Содержание статьи:

Сразу после покупки машины было желание установить силовые бампера, пороги, багажник на крышу, калитку под запаску. Но из-за отсутствия свободного времени пришлось отложить затею.

Затем в процессе эксплуатации выявилось полное недоверие к родным полуметаллопластиковым бамперам.
То пластмасс лопнет от удара об ветку, то при попытке поднятия домкратом гнется уже весь бампер.
Необходимость в силовых элементах опять вышла на первый план. А далее мониторинг интернет просторов + по возможности смотрел бампера в живую, благо машин с этими элементами в городе хватает. В конце концов, решил сделать все сам, ибо цена на силовые элементы мне показалась очень завышена, да и качеством многие изделия так скажем не внушали доверия. Заехал на рынок и на 2500 рублей купил проката и на бампера, и на багажник, и на пороги.

И понеслась работа: сначала был сделан багажник, затем, взялись за бампера.

Для бамперов использовал гнутый швеллер. Для переднего бампера на 160, для заднего на 120

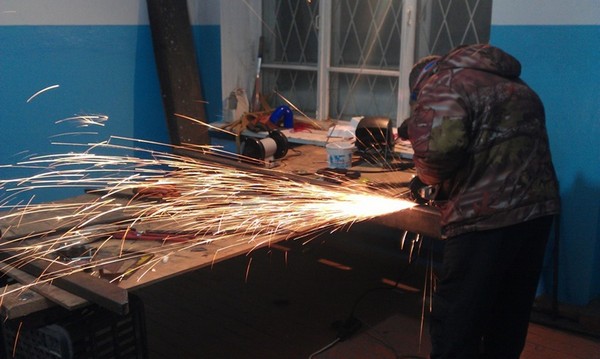

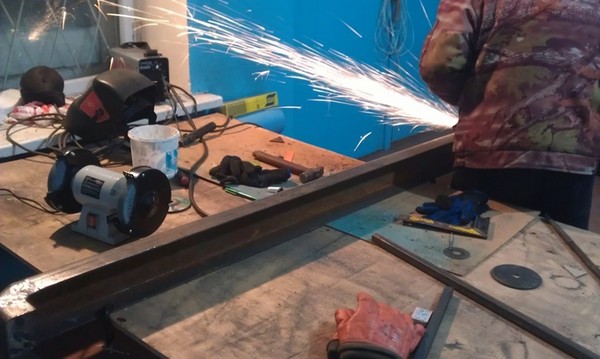

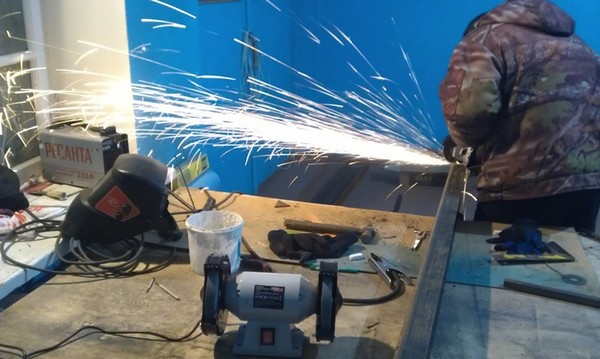

Режем

И снова режем

Зачищаем

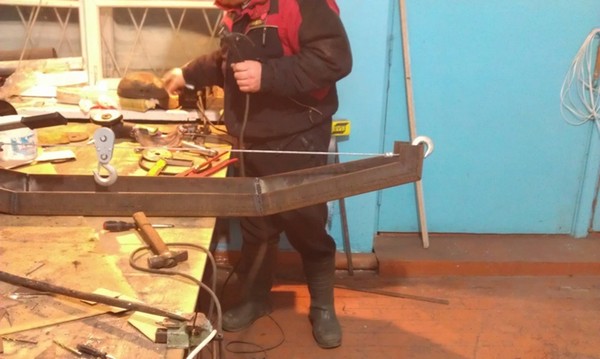

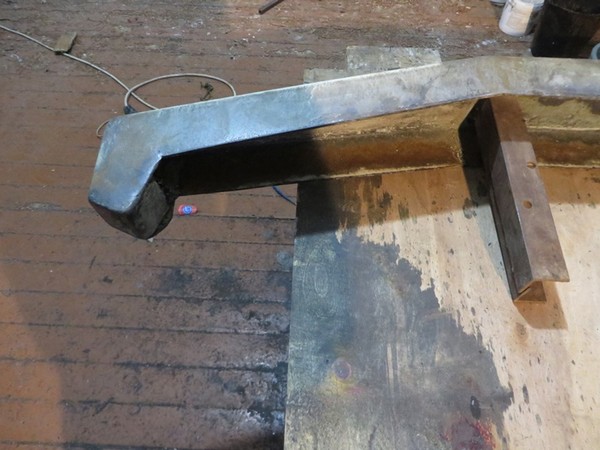

Сохранить в АльбомГнем передний бампер при помощи ручной лебедки, кстати очень удобно как оказалось

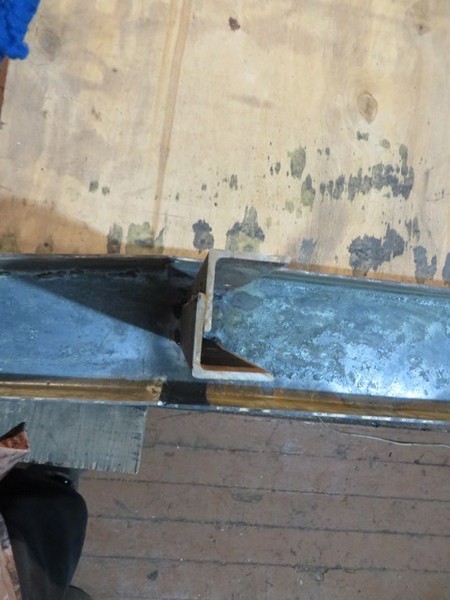

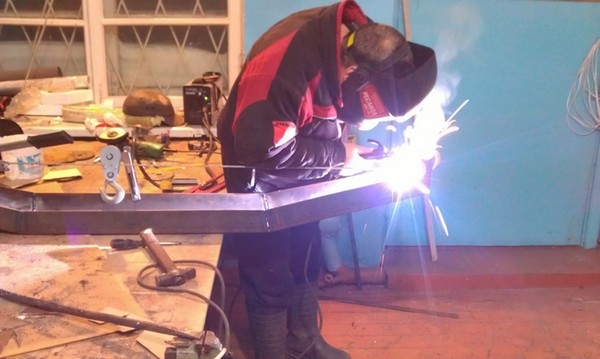

один из моментов сварочных работ

Сварочные работы проводились с использованием инверторного сварочного аппарата Ресанта САИ 250 электродами ОК-46 диаметром 3 и 4

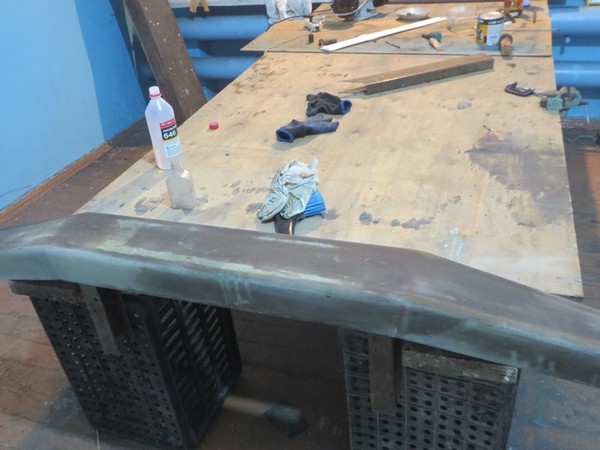

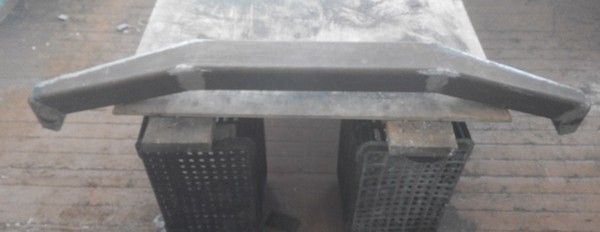

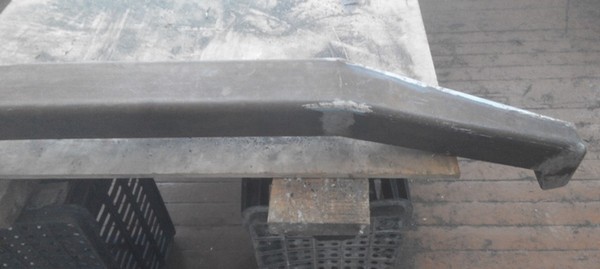

вот что получилось

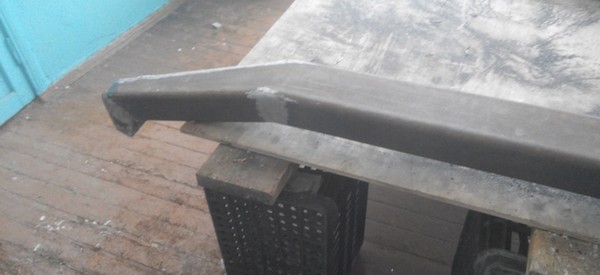

и вот

общий вид, так сказать

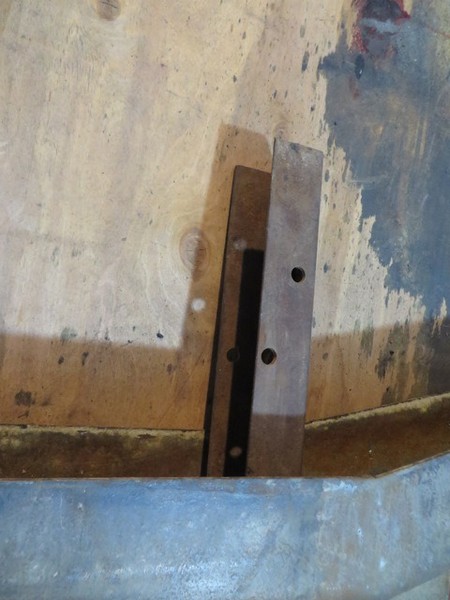

Кронштейн крепления

Бампер будет крепится болтами на 12

Крепление сделано из двух сваренных между собой уголков 45*45*4

После сварочных работ пришло время окраски.

Перед окраской решил обработать изделия преобразователем ржавчины.
Хотя есть краскопульт, что-то было лень заморачиваться, решил покрасить кистью.

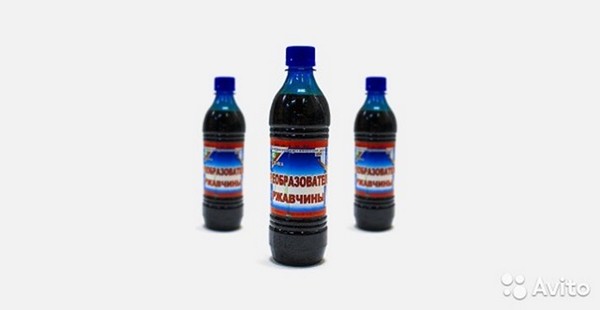

использовал Преобразователь ржавчины ВСН-1

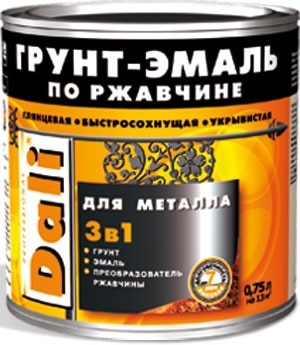

Краска

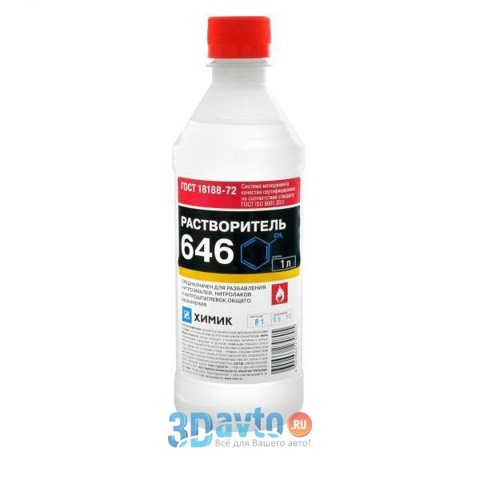

растворитель рекомендуемый производителем краски

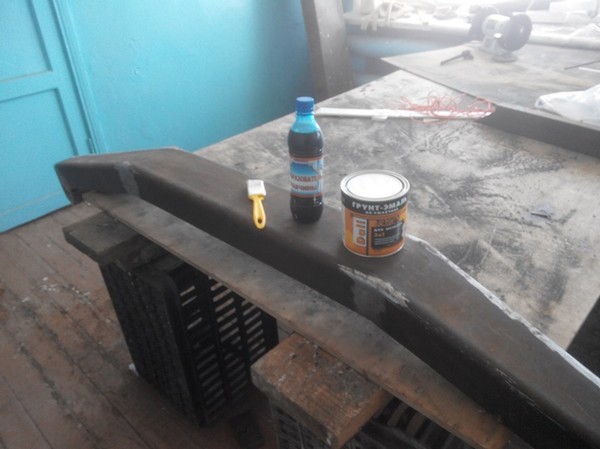

набор юного маляра

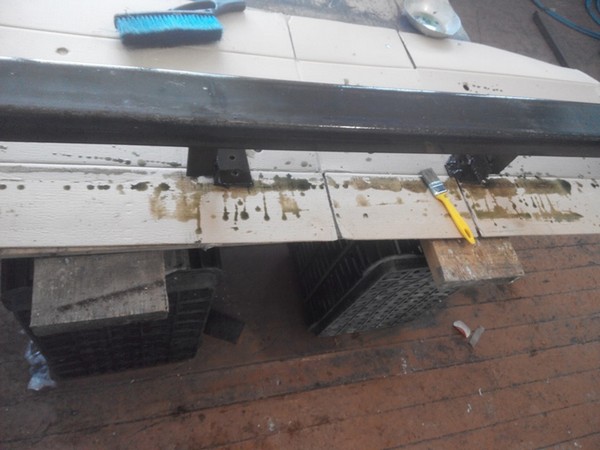

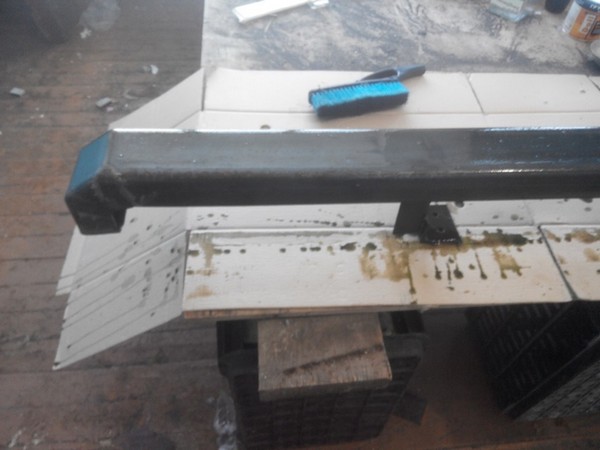

обрабатываем преобразователем

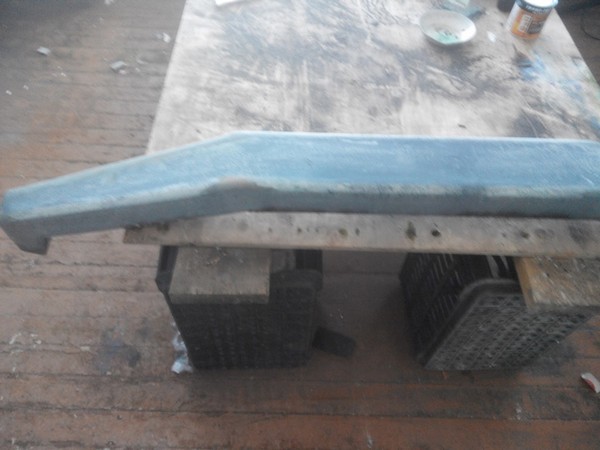

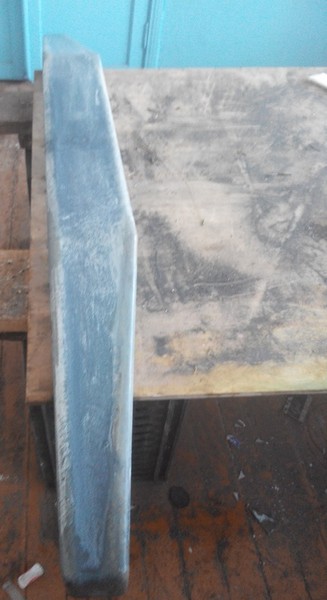

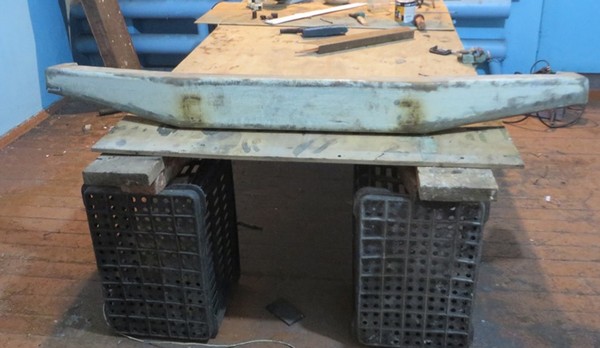

эффект от преобразователя

металл после обработки преобразователем покрылся белым налетом, который был смыт растворителем перед покраской

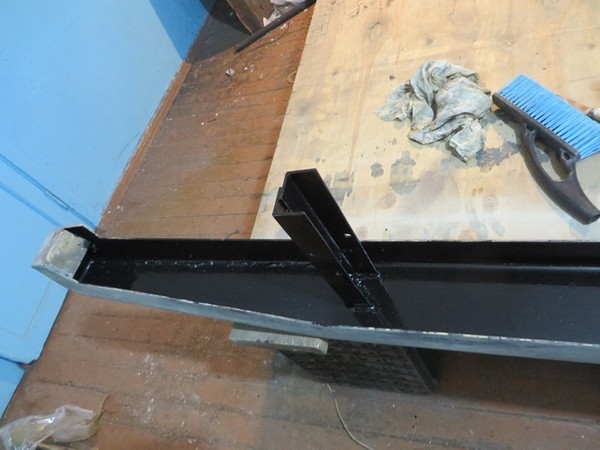

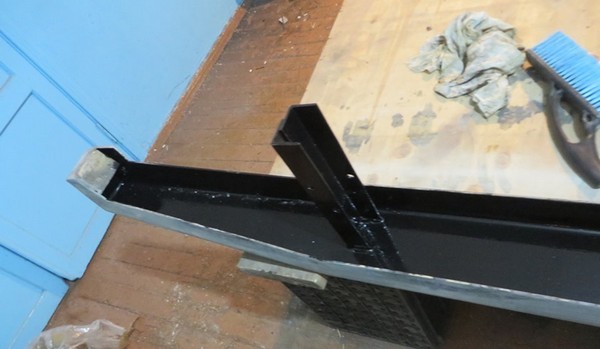

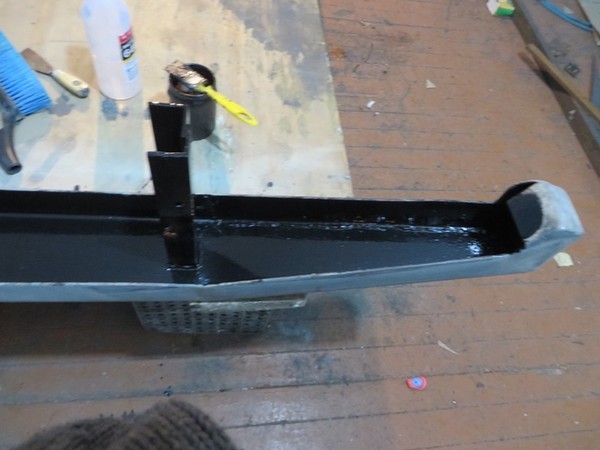

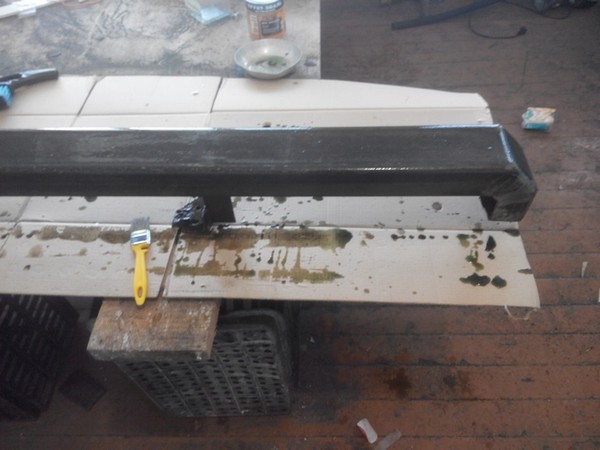

красим изнутри

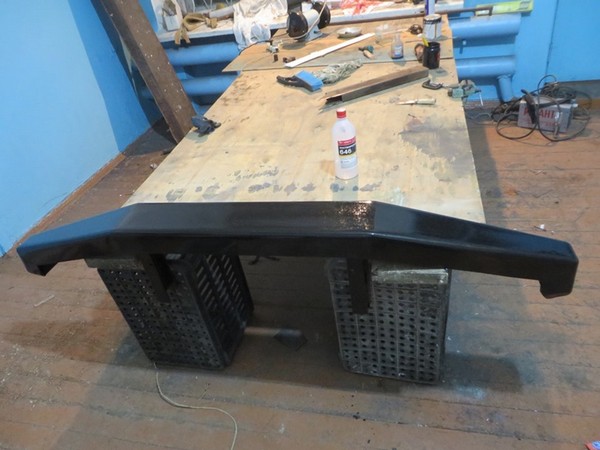

общий вид, так сказать

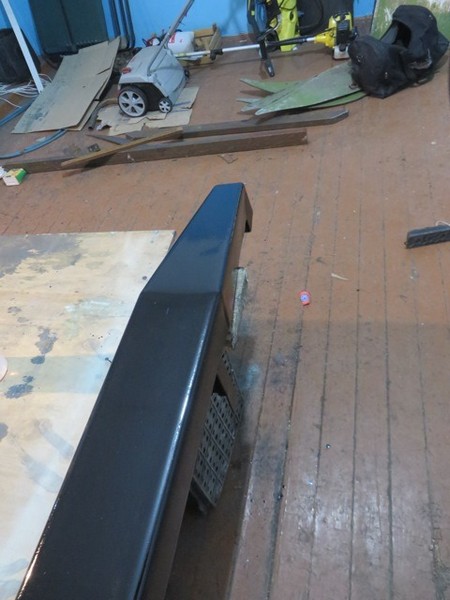

и еще фото

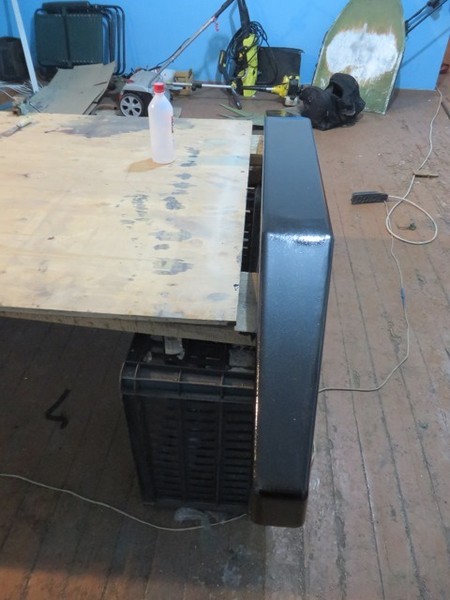

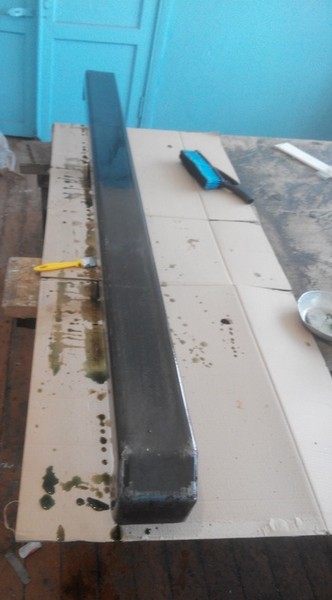

красим

Зато, себестоимость моего бампера около 1000, наверное, а это не может не радовать. Кстати, дуги на передней бампер добавим позже, под рукой нет подходящей трубы.

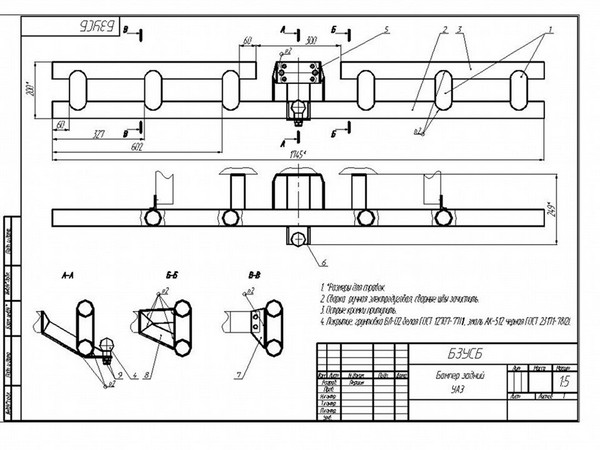

2. Чертежи силового бампера УАЗ Хантер 31519

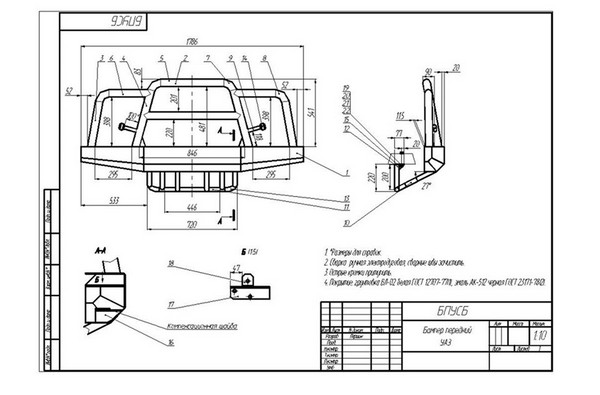

Чертежи силового бампера УАЗ Хантер 31519

ЧЕртежи

3. Доработка переднего силового бампера УАЗ Хантер

Давно в планах была доработка переднего силовика. Основных причин две:
1. Хотелось придумать защиту лебедки от внешних осадков на время простоя.
2. Нужна была удобная площадка для лазания под капот (это же УАЗ).
А в стоковом варианте и все осадки наши и на трубе стоять не очень-то удобно. Пару раз ноги соскальзывали (хорошо хоть без травм обошлось):

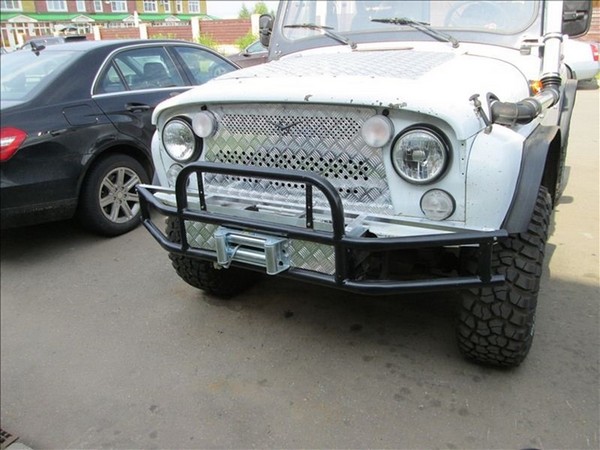

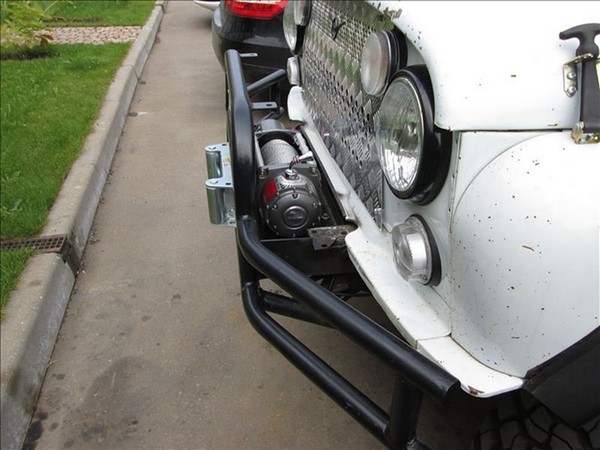

Доработка переднего силового бампера УАЗ Хантер

Бампер с лебедкой до доработок.

От предыдущих самоделок и обшивки Зёбрика осталось некоторое количество алюминиевого профиля и рифленого листа. В голове созрело инженерное решение. Правда для его реализации все-таки часть профиля пришлось докупить. Вот таким получился основной опорный элемент. Сделан из Т-образного профиля и П-образного:

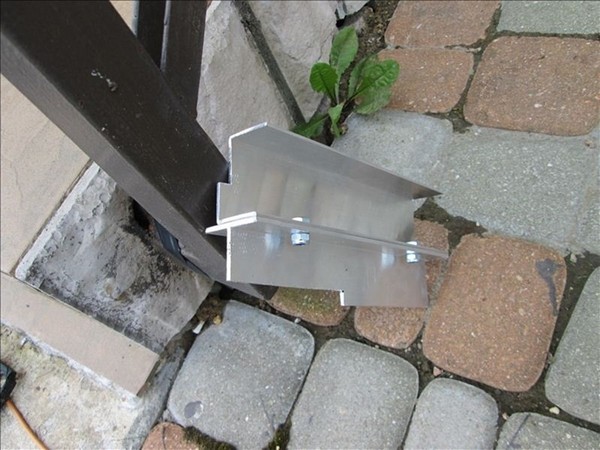

Основной элемент

Далее опорные элементы были прикручены к бамперу и на них уложены алюминиевые уголки. Длинный сзади и короткий спереди. Длинный уголок концами прикручен к верхним трубам бампера:

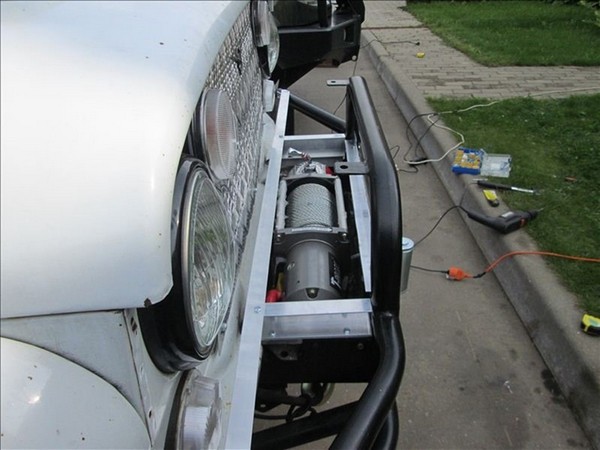

Рама опоры.

Заодно закрыли и дыры спереди, чтобы меньше грязи летело на лебедку в обычной жизни (а на бездорожье это дополнительная защита лебедки от возможных ударов спереди от камней, бревен и т.д.)

Закрытие спереди

Поскольку после обшивки Зёбрика алюминием обрезков осталось предостаточно, то было из чего выбрать. Вот и встали на места левая и правая опорные площадки:

Правая и левая опорные площадки.

Далее крышка лебедки. Сначала хотели сделать ее на петлях, но потом подумали, что перед соревнованиями все равно будем эту крышку снимать и поэтому пока она на винтах держится. Какое из решений будет более правильным покажет практика. Наружу торчит рычаг переключения:

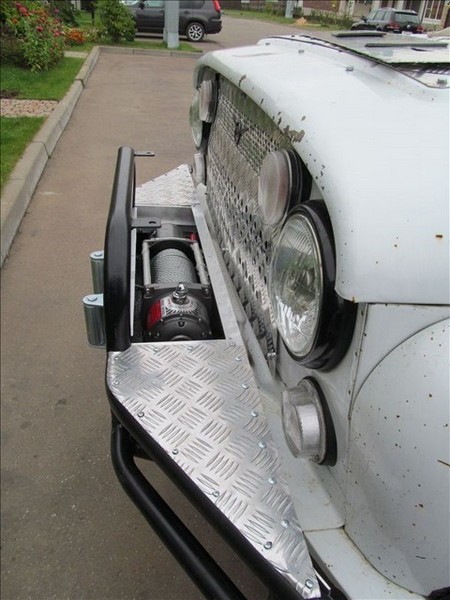

Готовая площадка.

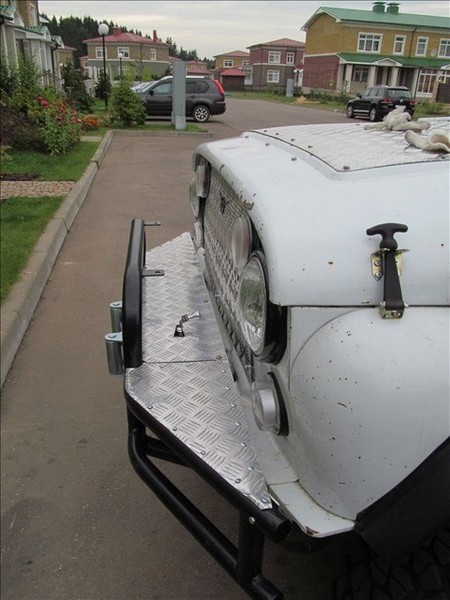

С бампером работы удалось завершить. Провели тест на прочность. Прыгать не пробовали, но стоять вполне комфортно и надежно. Вот такой в итоге вид сверху получился:
