Снятие и установка блока климата Renault Sandero

Задача: снять блок климата на Renault Sandero.

0:73

Снятие и установка блока климата Renault Sandero

1:578

Ход работ по снятию блока климата на Renault Sandero

1:670

Чтобы снять блок климата на Renault Sandero, сначала необходимо снять центральную консоль

1:828

 с Renault Sandero.

1:860



1:870

Снова оговорюсь, что любой монтаж или демонтаж элементов салона из пластика в холодную погоду следует производить в хорошо прогретом салоне. Пластиковые элементы тоже должны успеть прогреться.

1:1232

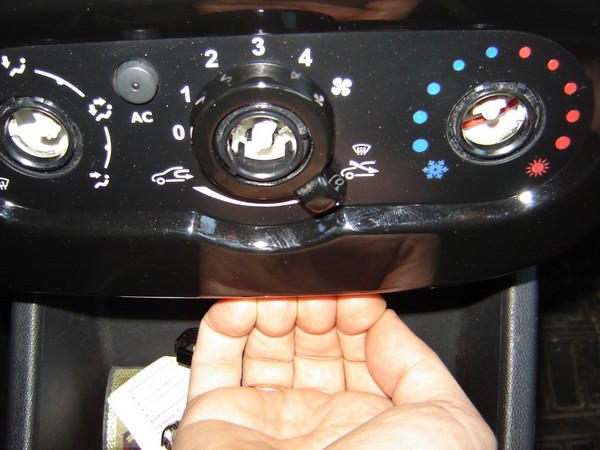

Снимаем ручки (при необходимости) пассатижами через салфетку для оптики (она практически не скользит) сложенную в четверо. Ручка должна находиться в среднем из своих положений. Немного покачивая пассатижи из стороны в сторону (заднюю часть пассатижей на один сантиметр, не больше), тянем на себя. Я снимаю ручки, когда центральная консоль еще не снята и поддерживает блок климата.

1:1931

Снятие и установка блока климата Renault Sandero

2:2436

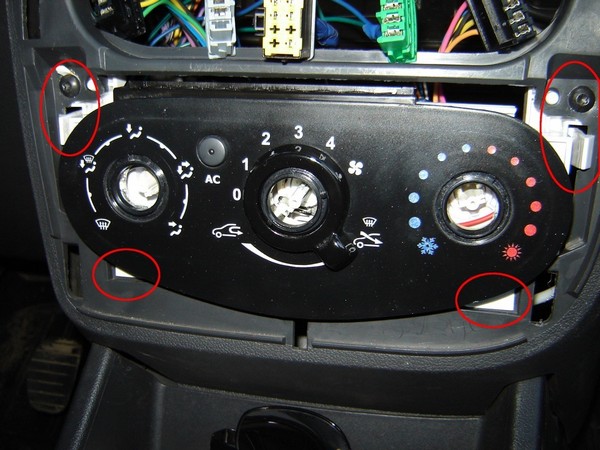

Теперь смотрим, что держит сам блок климата. Это два самореза и защелки сверху и два паза, в которые входит пластик торпеды, снизу. Для откручивания саморезов нам понадобиться отвертка или бита TORX T20.

2:365

Снятие и установка блока климата Renault Sandero

3:870

Откручиваем саморезы, отщелкиваем две защелки.

3:960

Снятие и установка блока климата Renault Sandero

4:1465

Теперь наклоняем верхнюю часть блока назад и выводим его из нижних пазов вверх. Блок окажется внутри торпеды.

4:1669

Снятие и установка блока климата Renault Sandero

5:2174



На этом этапе рекомендую закрыть нижнюю кромку торпеды (которая входит в пазы блока) не толстой мягкой тканью, чтобы не поцарапать лицевую часть блока.
Аккуратно опускаем блок немного вниз и верхнюю часть чуть наклоняем вперед.

5:424

Снятие и установка блока климата Renault Sandero

6:929

Будем снимать тросик заслонки рециркуляции. Для этого нам необходимо нажать с двух сторон на пластиковый фиксатор и вытащить его наверх. При этом шарик на конце тросика останется зафиксированным. Ниже и далее на фотографиях стрелками будут показаны направления приложения усилий.

6:1449

Снятие и установка блока климата Renault Sandero

7:1954

Снятие и установка блока климата Renault Sandero

8:2459



Далее внимательно осмотрите фиксатор шарика на конце троса. Чтобы освободить шарик, не нужно прикладывать особых усилий. Нужно правильным движением троса от себя, а затем наверх вывести его из фиксатора. Если ничего не видно, сохраняйте спокойствие и принесите переноску или налобный фонарь.

8:538

Теперь наклоняем еще немного блок и снимаем разъем проводов с блока.

8:667

Снятие и установка блока климата Renault Sandero

9:1172

Для этого необходимо нажать на фиксатор в разъеме.

9:1268

Снятие и установка блока климата Renault Sandero

10:1773

Вот сейчас начнется самое интересное. Если вы уже все на нервах и руки в крови от царапин, то самое время успокоиться сделать перекур или попить зеленого чайку.

10:2068



Примерно в этом же положении нужно снять белый трос переключения заслонок. Как это сделать мы разберем на примере снятия синего троса заслонки холодного/горячего воздуха, снимается он аналогично.
После того как белый трос снят, выводим блок климата на половину из торпеды правой стороной вперед для снятия синего троса. Может быть вы снимете оба троса прямо в торпеде, но мне так было удобнее. Суть в том, чтобы правильно снимать тросы с фиксаторов и не особо их напрягать тем или иным положением блока климата.

10:936

Снятие и установка блока климата Renault Sandero

11:1441

Освобождаем трос нажатием на язычок фиксатора и поднимая сам трос вверх.

11:1578

Снятие и установка блока климата Renault Sandero

12:2083



Снятие и установка блока климата Renault Sandero

13:504

Освобождаем шарик троса следующим образом. Указательным пальцем отгибаем фиксатор. Одновременно с той же силой давим большим пальцем на пластиковый рычаг, в котором фиксируется шарик. И одновременно приподнимаем трос, чтобы он освободился.

13:950

Снятие и установка блока климата Renault Sandero

14:1455

Снятие и установка блока климата Renault Sandero

15:1960

Блок климата от Renault Sandero у нас в руках!

15:2037



Сборку производим в обратном порядке. Но у меня получилось не совсем так. При сборке следует обратить внимание на некоторые моменты. Я сначала одел белый и синий тросы заслонок. Здесь важно, чтобы синий трос шел поверх белого, т.к. крепления тросов специально находятся на разных уровнях, если закрепить наоборот, то тросы будут работать на излом и заслонки будут переключаться туго.

15:703

Снятие и установка блока климата Renault Sandero

16:1208

Затем подсоединил разъем проводов.

16:1276

Снятие и установка блока климата Renault Sandero

17:1781

Аккуратно заводим блок внутрь торпеды и ставим трос рециркуляции на свое место.

17:1931

Снятие и установка блока климата Renault Sandero

18:2436



После того как все тросы установлены и провода подключены рекомендую проверить все переключатели в каждом из своих положений. Если все в порядке, то можно крепить блок. Одеваем нижние пазы блока на торпеду.

18:380

Снятие и установка блока климата Renault Sandero

19:885

Сажаем защелки на свое место.

19:942

Снятие и установка блока климата Renault Sandero

20:1447

Закручиваем саморезы.

20:1491

Ставим ручки. Обратите внимание, что штоки и пазы в ручках под них имеют разный размер на лепестках относительно центра.

20:1714

Снятие и установка блока климата Renault Sandero

21:2219



Результат: работы по снятию и установке блока климата на Renault Sandero выполнены.

21:148
