Установка и ремонт дизеля ЗМЗ-514, ремонт цепи ГРМ ЗМЗ-514, замена втулки промежуточного вала в ЗМЗ-514 в УАЗ Хантер 31519

Содержание статьи:

1. Ремонт цепи ГРМ ЗМЗ-514

И вот в очередной раз мы поимели сюрприз от дизеля ЗМЗ-514. В который раз он нам показал, что лучшее — враг хорошего.
Началось все с натяжителей цепи. Вычитали в интернете, что механические натяжители цепи лучше, чем гидронатяжители. Типа с ними будет больше давление масла (есть проблема с давлением на этом чуде российского дизелестроения) и будет все в порядке с натяжением цепи. Поменяли штатные гидромеханические натяжители на чисто механические от "Русского богатыря". И … получили сюрприз — перескок цепи. Стали разбираться и вот она причина. Верхний натяжитель приказал долго жить:

Ремонт цепи ГРМ ЗМЗ-514

Хана механическому натяжителю

Но на этом сюрпризы не закончились. При внимательном рассмотрении механизма ГРМ обнаружилась болтанка звездочек промвала. После очередной разборки передней части двигателя выяснилось, что опять срезало болты звездочек.
И это опять не все сюрпризы. Промвал прилично болтался. После съема выяснилось, что "кончилась" пердняя втулка промвала:

Хана втулке промвала

В общем приехали. Дальше сами мы уже ничего сделать не могли. Необходимо специальное оборудование. Нашли поблизости компанию, которая профессионально занимается расточками коленвалов и других валов. С проблемой промвалов в наших движках знакомы не понаслышке. Сказали: привозите блок — сделаем.
Блок! Это же двигатель надо вынимать и разбирать. И решили попробовать сами.

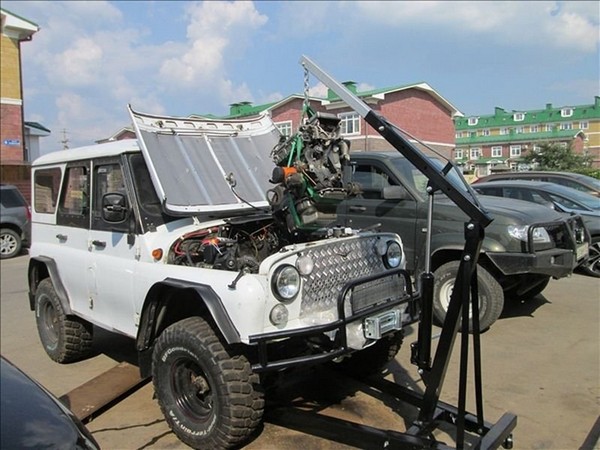

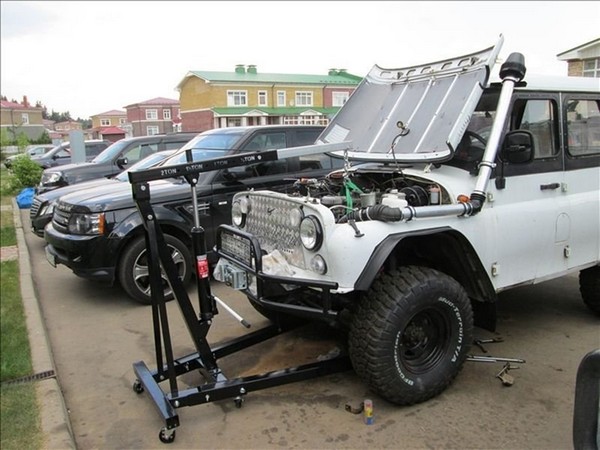

Купили гаражный кран на 2 тонны и приступили. Вот пристроили кран к УАЗу:

Пристроили кран к УАЗу

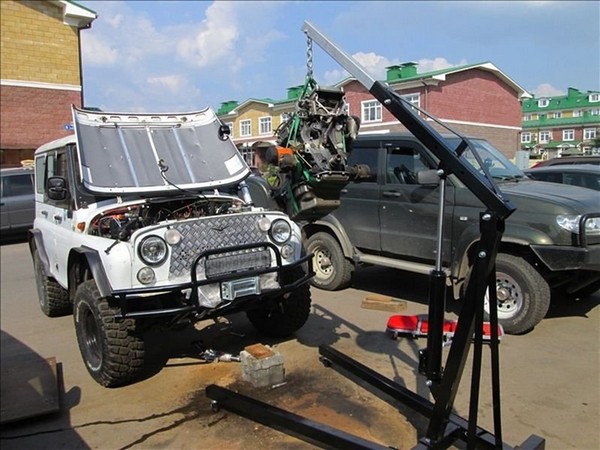

Оказалось, что отцепить двигатель не так уж сложно. Коробку передач снимать не нужно. Как и рассчитывали подъема стрелы хватило, даже запас оставался:

Подняли двигатель

Откатили УАЗ назад:

Откатили

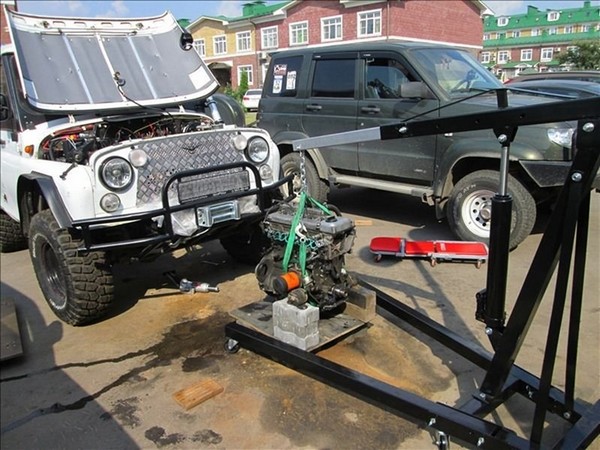

Опустили дизель на поддон:

Дизель на поддоне

Потом переставили стрелу на более короткое расстояние, снова подвесили на кран и прямо на кране откатили в беседку. Этих фото просто нет. Упирались и катили всю конструкцию. Затем в беседке дизель отмыли от грязи, разобрали и погрузили блок цилиндров во второй УАЗ — Патрика. И упаковка от крана пригодилась :).

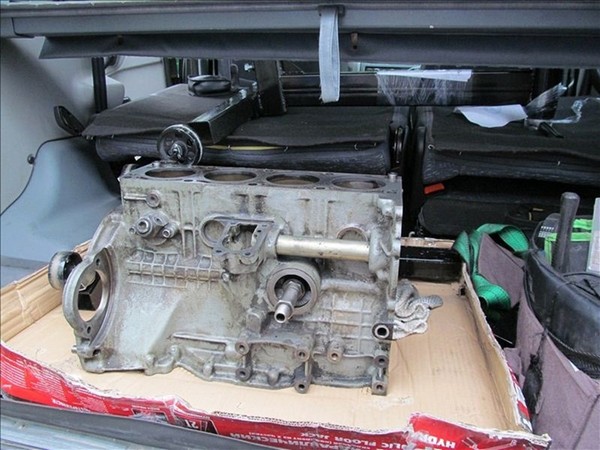

На этом фото уже виден и разобранный стенд для сборки двигателя:

Блок

Стенд для сборки — несложное устройство, которое поможет нам собрать дизель обратно.
А пока этот блок поедет к спецам на перепрессовку втулок и подгонку промвала.

А нам в награду — бесценный опыт разборки двигателя

2. Замена втулки промежуточного вала в ЗМЗ-514 УАЗ Хантер

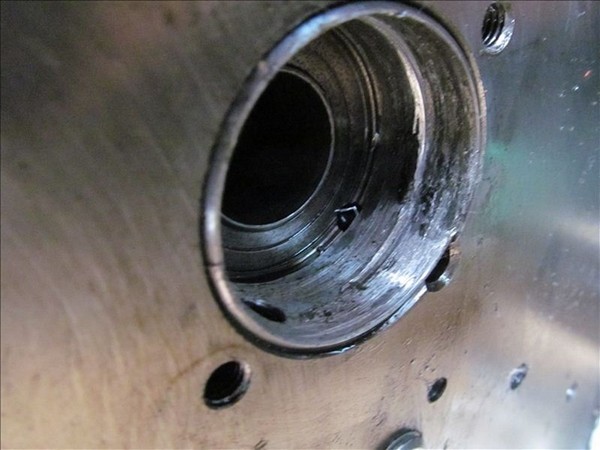

Если кратко, то раздолбало переднюю втулку промежуточного вала. Совсем раздолбало:

Раздолбанная передняя втулка промвала.

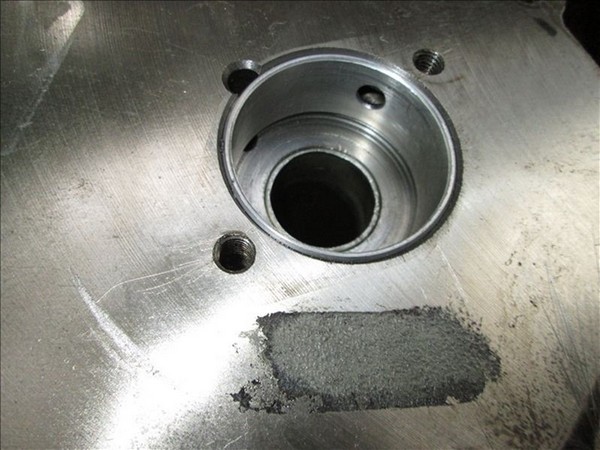

Для ремонта был закуплен комплект в виде нового промвала и набора втулок промвала. Все обошлось в Планете Железяка в районе 2'000 рублей. Далее дизель был извлечен из машины с помощью гаражного крана (подробнее в 13-й части по ссылке выше), разобран до "чистого блока цилиндров" и блок был отвезен в фирму Механика, которая занимается расточкой и подгонкой валов. За 1'140 рублей нам перепресовали втулки, развернули и подшлифовали промвал под размер. Вот так выглядит новая втулка:

Новая передняя втулка промвала.

Промвал сидит плотно без люфтов.

Дальше пришла очередь показать себя стенду для сборки двигателя.
Стенд мы прикупили в прошлые выходные. И, в общем не пожалели. Стенд обошелся нам в 2'250 руб., но удобство работы с ним покрывает все эти расходы. Гаража у нас нет, поэтому все делаем или прямо на улице или в беседке.

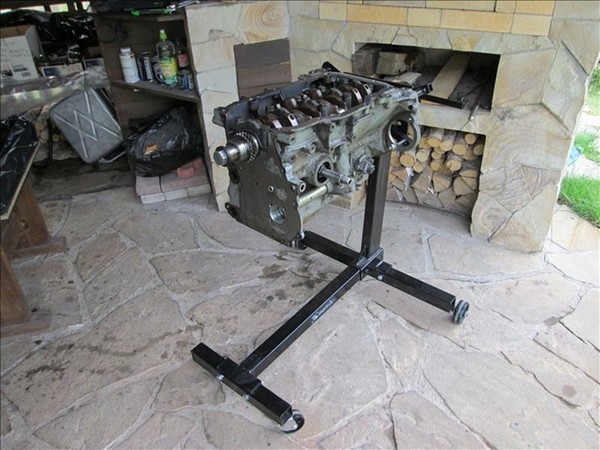

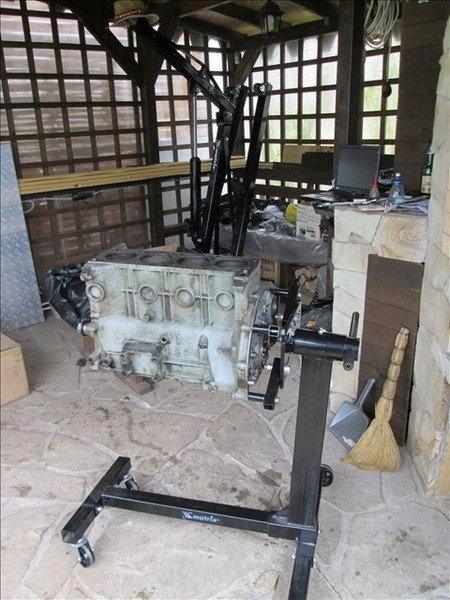

Вот на стенде блок цилиндров с уже установленным коленвалом:

Блок на стенде.

А потом "легким движением руки" переворачиваем блок и вставляем поршни с шатунами:

Вставили поршни:

На заднем фоне виден кран для извлечения двигателя. В собранном виде он почти не занимает места.

Иногда при жарких дискуссиях пилота и штурмана в процессе сборки дизеля ноут превращался в планшет и приближался к объекту сборки :) :

В общем? процесс сборки при такой подготовке оказался не очень сложным и приятным.

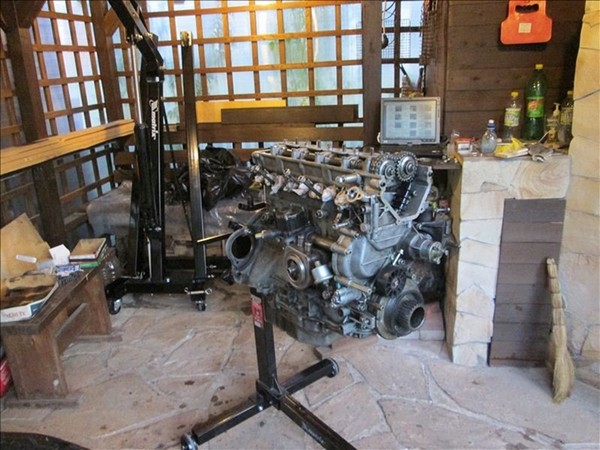

Да! Важно. Обязательно в инструментах должен быть динамометрический ключ. У нас не было. Пришлось купить. Цена вопроса 1'150 рублей. Заодно решили обновить некоторые детали ГРМ. Поставили новые звездочки на промвал, цепи и гидронатяжители. За день с учетом похода в лес за малиной подсобрали двигатель и выставили совмещение меток коленвала и распредвалов. Вот на этом в субботу и остановились:

Поставили голову и ГРМ.

3. Установка дизеля ЗМЗ-514 в УАЗ Хантер 31519

В мануале по сборке ЗМЗ-514 обнаружили новый для нас термин — "подсобрать". Подсобрать шатуны, подсобрать головку и т.д.Вот и решили мы прежде, чем ставить великий дизель ЗМЗ-514 на Зёбрика, его "подсобрать" и попробовать завести.

Все что можно было подсобрали на стенде (см. предыдущую 14-ю запись в БЖ). Но вот например маховик на стенде не поставишь. А значит и ТНВД не выставишь точно.

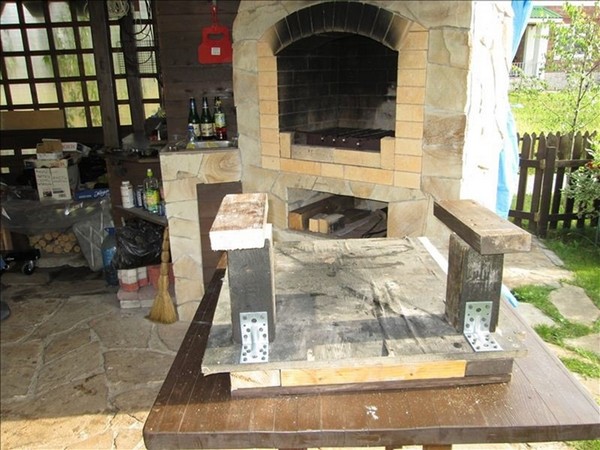

В общем начали мы ваять стенд для заводки из подручных материалов. За основу взяли сильно послуживший нам лист 18-мм фанеры и обрезки различных деревянных изделий:

Ваяем стенд для заводки двигателя

Потом подкатили сборочный стенд под кран:

Стенд под краном

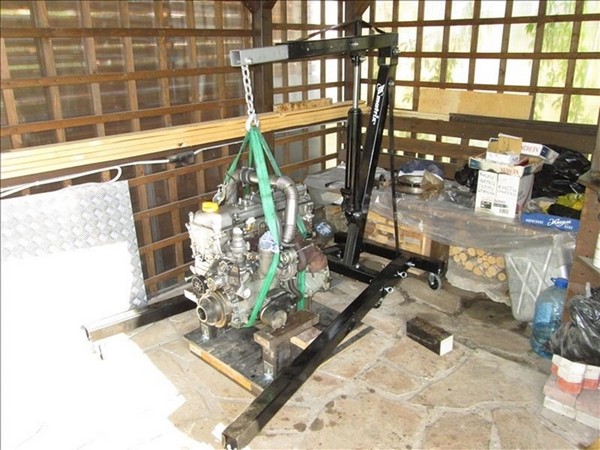

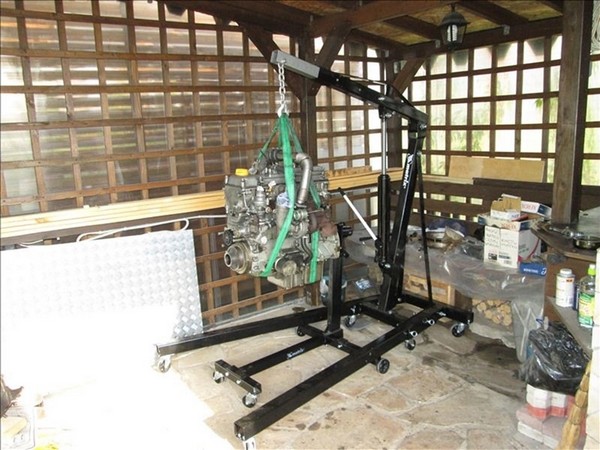

Подвесили двигатель на кран и сняли нагрузку стенда для сборки:

Подвесили двигатель

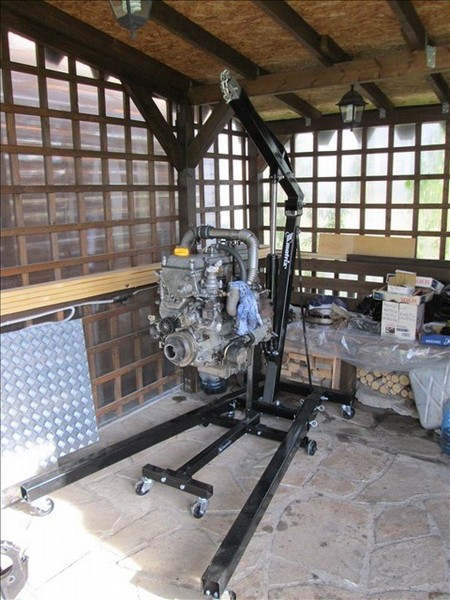

Отцепили стенд для сборки, выкатили его из под крана, подставили самопальный стенд для заводки и опустили на него дизель:

Опустили на стенд для заводки.

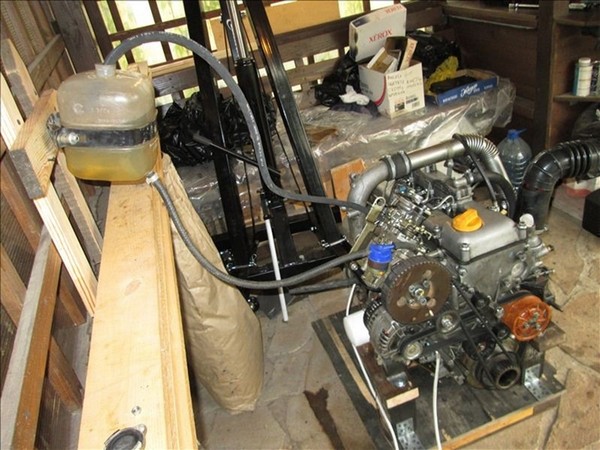

Затем прикрутили опоры двигателя к стенду, дособирали движок до минимально необходимого для заводки состояния, приделали систему питания из старого расширительного бачка и прокачали ТНВД с форсунками:

Система питания.

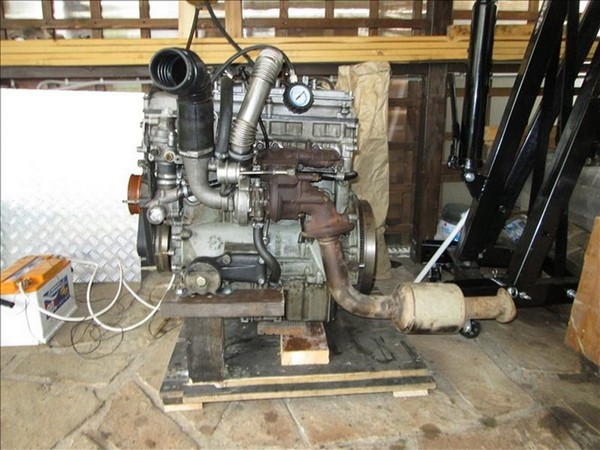

Подключили к аккумулятору стартер и клапан ТНВД сделанными на скорую руку проводами и приготовились к моменту истины — запуску:

Готовы к запуску

И, собственно, сам запуск:

После установки новых промвала с втулкой и маслонасоса (и конечно новой крышки маслозаливной горловины. Наконец-то появилось нормальное давление, двигатель работает ровно — был собран с соблюдением всех моментов и точным выставлением меток, а главное — с душой и для себя. Как и сказано в заголовке — жить будет!

Как выяснилось, дизель с глушителем и без тарахтит одинаково, хоть трубу прямую вешай.
