Установка и устройство электрогидроусилителя руля для Лады Приора

Содержание статьи:

Электрогидроусилитель руля для Лады Приора

Много вопросов возникает по поводу рулевых усилителей ГУР и ЭУР. А оказывается есть и ЭГУР.

Электрогидроусилитель руля(ЭГУР).

Электрогидравлические системы рулевого управления с усилителем, иногда аббревируемые как ЭГУР, и также иногда называемые «гибридными» системами, используют такую же вспомогательную гидравлическую технологию, как и в стандартной системе, но гидравлическое давление в них обеспечено насосом, который приводится в движение электродвигателем, вместо ременного привода от двигателя.

Убрали ремень, а привод насоса крутит электромотор, который управляется контроллером.

Электрогидравлические системы могут быть найдены в некоторых автомобилях Форд, Фольксваген, Ауди, Пежо, Ситроен, Шкода, Suzuki, Opel, МИНИ-, Тойота, Хонда, и Мазда

Электрогидравлический усилитель руля работает в зависимости от скорости поворота рулевого колеса и скорости автомобиля.

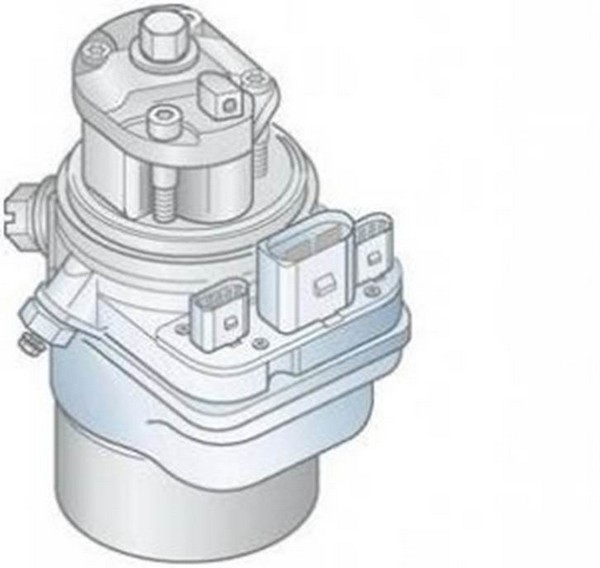

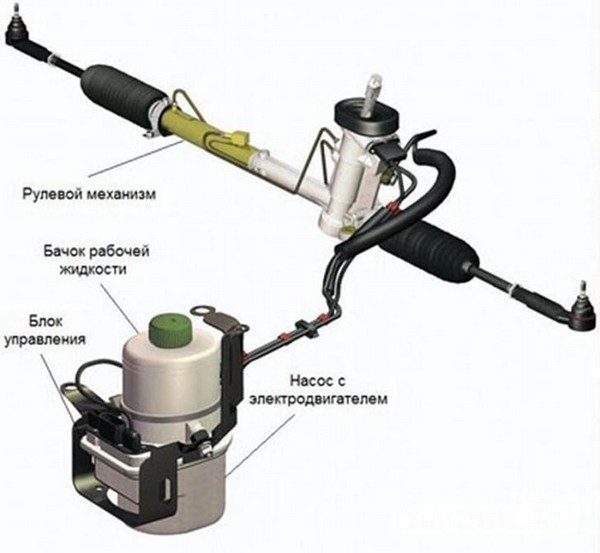

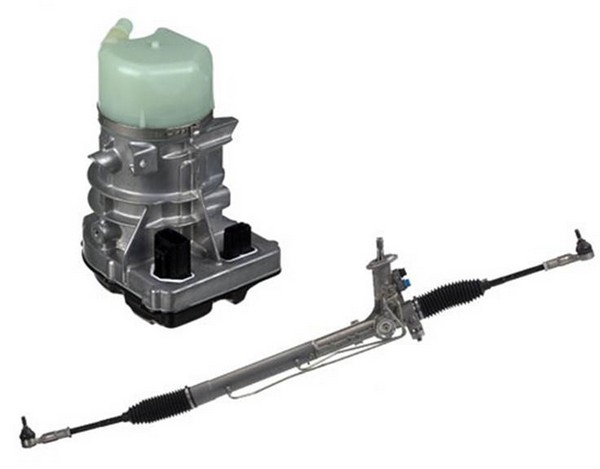

Насосный агрегат усилителя руля состоит из шестеренного насоса и электродвигателя.

Вместо лопастного насоса (у обычных усилителей руля) в насосном агрегате электрогидравлического усилителя используется шестеренный насос.
Этот насос приводится не от двигателя автомобиля, а от встроенного в насосный агрегат электродвигателя.
Электродвигатель работает только при включенном зажигании и работающем двигателе автомобиля.

Обычно насосный агрегат выполнен в виде единого блока.
Кронштейн насосного агрегата закреплен болтами на лонжероне между передним бампером и колесной нишей. Насосный агрегат подвешен к кронштейну посредством упругих резиновых элементов.

Электронный блок управления усилителем
Для работы насоса необходимы следующие сигналы
1. Частота вращения вала двигателя автомобиля.
2. Скорость автомобиля.
3. Скорость поворота рулевого колеса.
Основные функции
Блок управляет приводом шестеренного насоса в зависимости от скорости поворота рулевого колеса и скорости автомобиля.
Дополнительные функции
Защита усилителя руля от перегрева.
Защита от повторного включения при неисправности.
Бортовая диагностика
Блок управления распознает возникающие в процессе эксплуатации неисправности и регистрирует их в ПЗУ.

Если ввести быстрый поиск то, с ним мучаются владельцы: Ford Focus 2, Пежо 307, шкода Фабия, Опель Вектра и Астра, Шкода Румстер.

2. Установка ЭУР на Приору

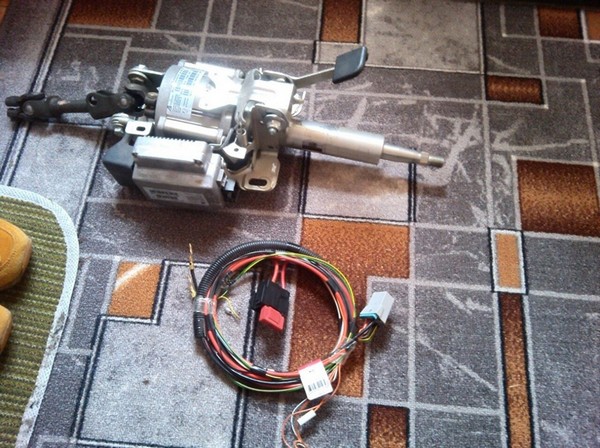

Установка ЭУР на Приору

Сразу скажу, первым делом лучше отключить аккум и руль с подушкой, а снимать лучше вместе с подрулевыми переключателями (точнее, с тем, на чем переключатели держатся).

Сложно найти ЭУР, новый дорого, а на авито они долго не висят. Недалеко от меня продавался ЭУР, за 7500 обошелся вместе с карданчиком. Провода пришлось покупать отдельно, они стоят 1300.

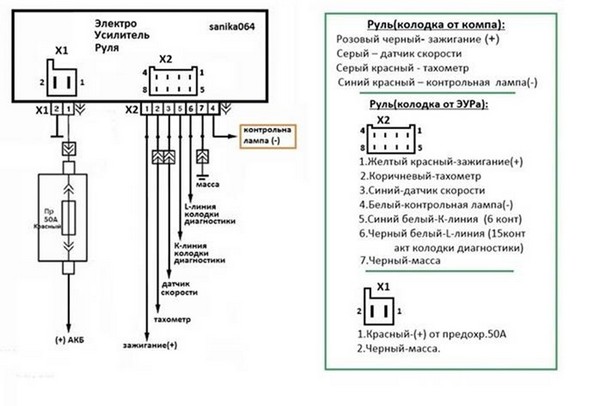

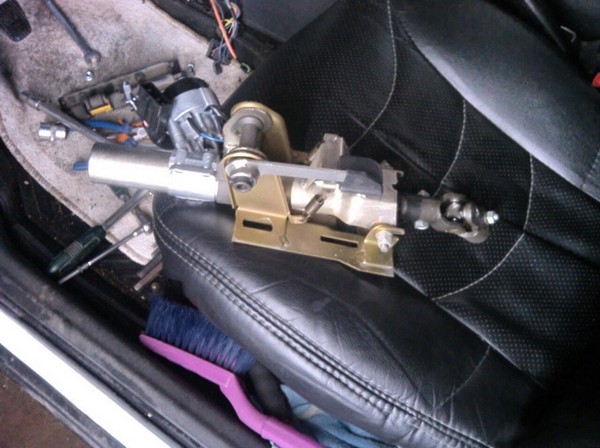

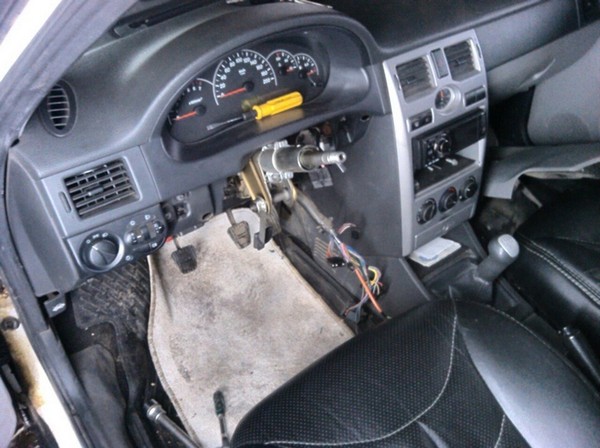

Установка простая: снимаем рулевую колонку, карданчик, и проставку. Проставка нужна для рулевой колонки без ЭУРа. Можно ставить ЭУР и новый карданчик. Для других моделей ВАЗ нужна переходная пластина насколько мне известно. Но думаю, ее не сложно сделать, если есть материал. В блоке ЭУР два разъема. Первый - с толстыми «плюс» и «минус». Второй - на датчики и диагностику. «Плюс» идет прямо на аккум, минус - можно на аккум, а можно на массу (кузов).

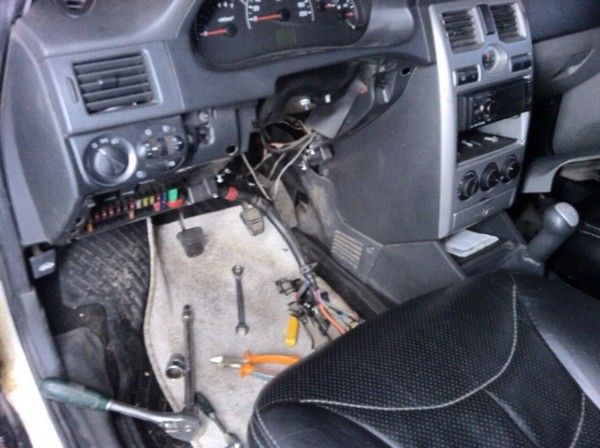

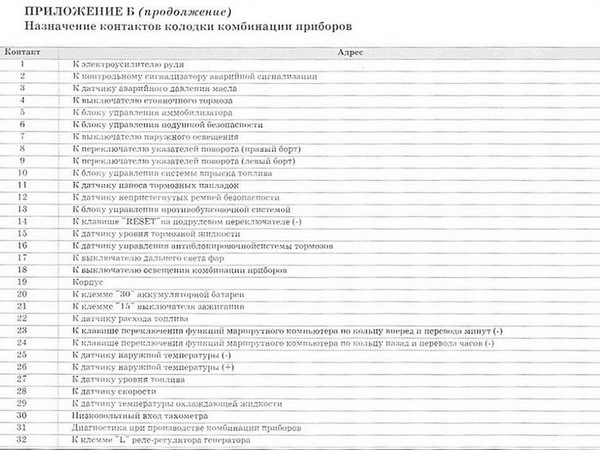

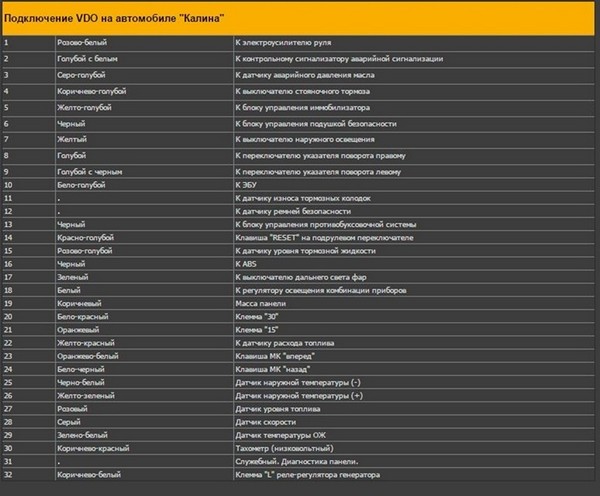

Снимаем приборную панель и подключаем к нужным проводам датчик скорости, тахометр и контрольную лампу. Также нужно подключить один провод к зажиганию, и черный на массу. Схемы есть в инете. Но цвета там могут не соответствовать цветам на купленных проводах, у меня так и было. Проводка и подключение мне показались более тяжелым, чем сама установка.
