Установка обогрева зеркал ВАЗ 2113, 2114, 2115

Задача: установить обогрев зеркал для ВАЗ 2114

0:84

Ход работ по установке обогрева зеркал для ВАЗ 2114

0:182

Для установки подогрева зеркал нам понадобится:
Нихромовая нить (была извлечена из маминого фена :D …не бойтесь, он не работал)
4-х контактное реле с колодкой проводов;
Кнопка обогрева заднего стекла (т.к. я не нашел ее, использовал от штатного обогрева, потом куплю и поставлю на место);
Колодка проводов для кнопки;
Провода, изолента, пассатижи, отвертки и т.д.;
Двухсторонний скотч;
Герметик;
Предохранитель на 5 А;
Провода протягивал через резиновые гофры, дверные карты не разбирал, провода вытянул с помощью проволоки с крючком на конце. Тестировал сегодня, шел мокрый снег. Через 2 минуты зеркала теплые, через 5-6 минут- сухие. Думаю, что работа стоила 4-5 часов работы в целом, т.к. постоянно мучился с замерзшими зеркалами прошлой зимой. Установка обогрева зеркал ВАЗ 2114

1:2088





1:12

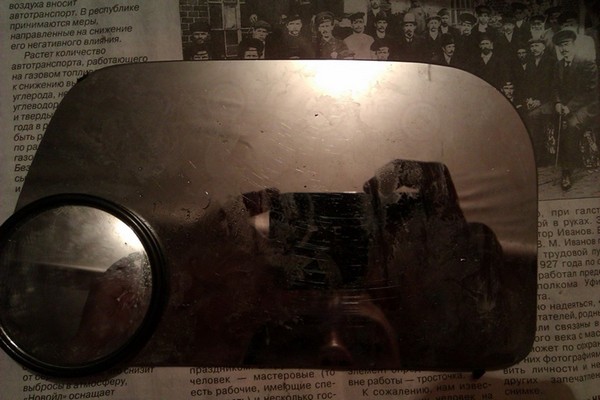

1. Сам зеркальный элемент

1:61

Установка обогрева зеркал ВАЗ 2114

2:566

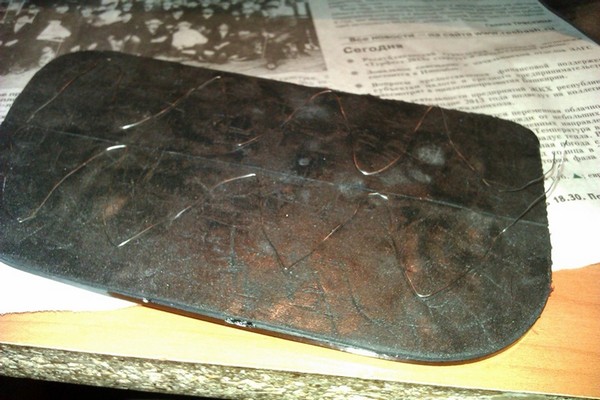

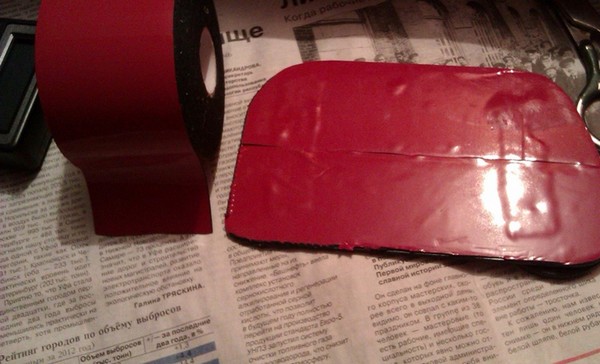

2.Обклеиваем двухсторонним скотчем

2:634

Установка обогрева зеркал ВАЗ 2114

3:1139

3. Отмеряем омметром длину нихромовой нити, при котором его сопротивление будет около 12 Ом

3:1307

Установка обогрева зеркал ВАЗ 2114

4:1812

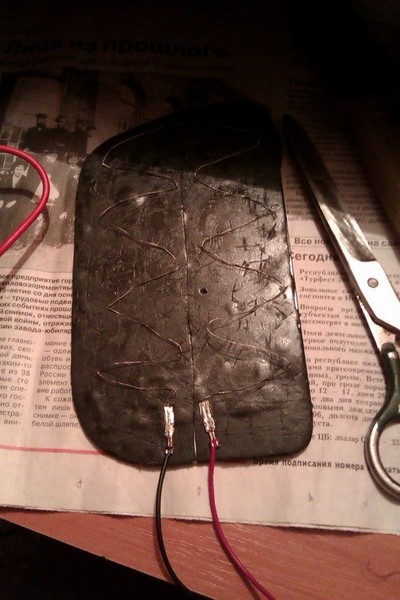

4.Зажимаем провода

4:1849

Установка обогрева зеркал ВАЗ 2114

5:2354

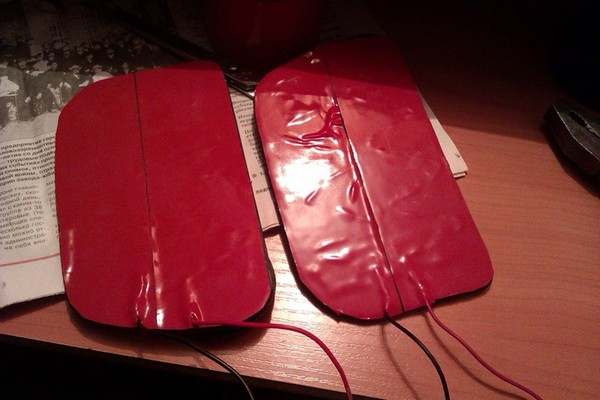

5.Сверху клеим второй слой скотча, поверх нихромовой нити

5:107

Установка обогрева зеркал ВАЗ 2114

6:612

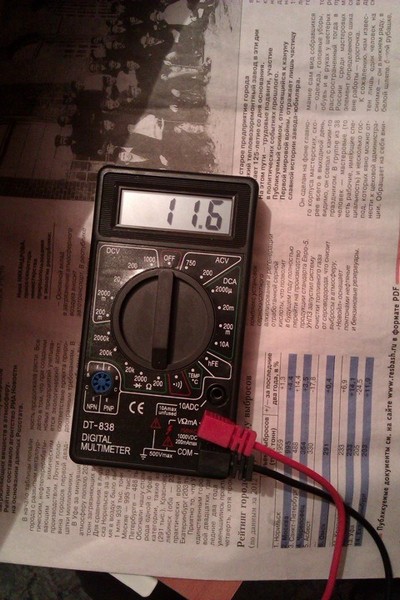

6. Около 12Ом

6:636

Установка обогрева зеркал ВАЗ 2114

7:1141

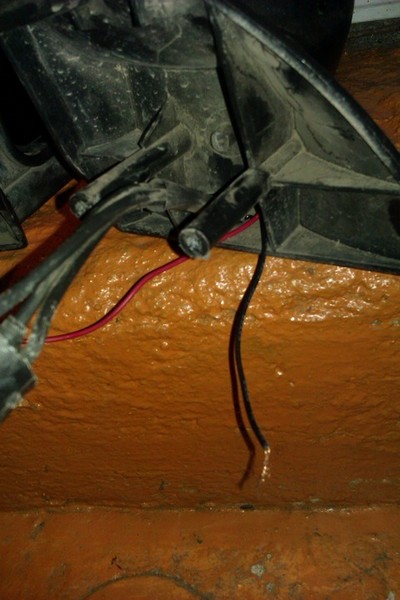

7. Выводы

7:1160

Установка обогрева зеркал ВАЗ 2114

8:1665

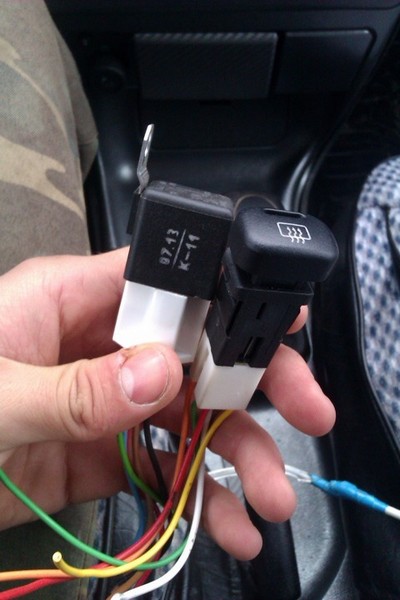

8. Реле и кнопка с колодками

8:1718

Установка обогрева зеркал ВАЗ 2114

9:2223

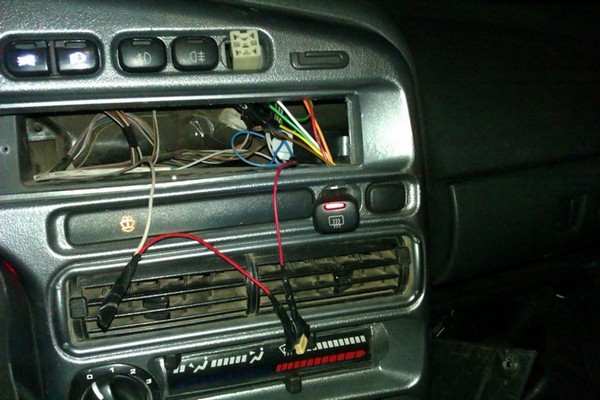

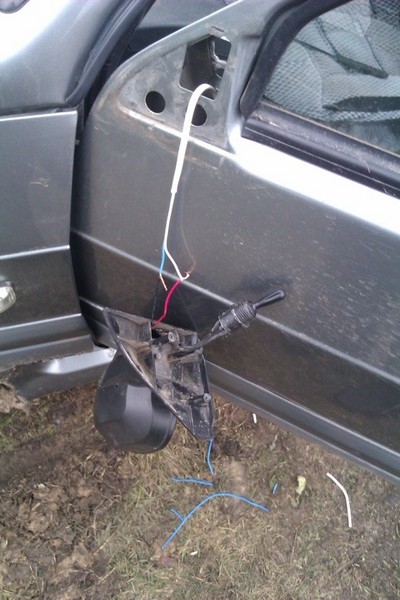

9. Монтаж

9:18

Установка обогрева зеркал ВАЗ 2114

10:523

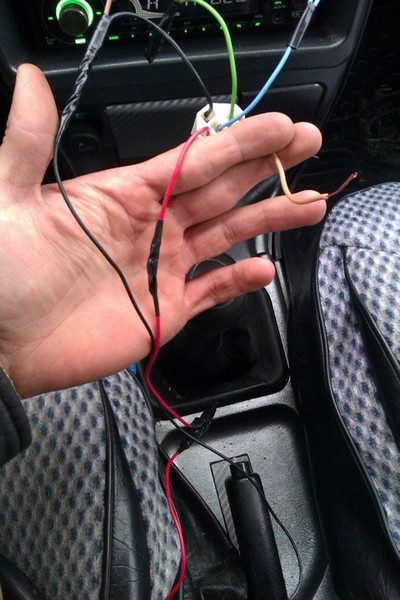

10. Красный- (+) от аккумулятора через предохранитель, черный- (-), коричневый- (+) к зеркалам

10:686

10. Красный- (+) от аккумулятора через предохранитель, черный- (-), коричневый- (+) к зеркалам

10:849

Установка обогрева зеркал ВАЗ 2114

11:1354

11. Проверка системы

11:1393

Сохранить в Альбом11. Проверка системы

11:1466

Установка обогрева зеркал ВАЗ 2114

12:1971

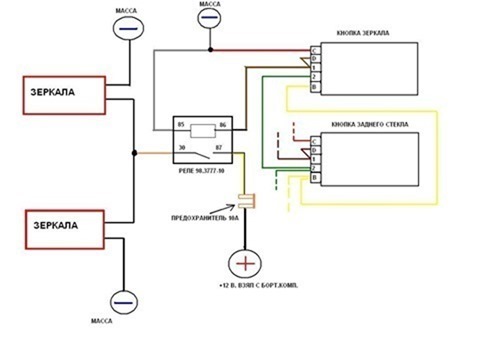

12. Схема подключения (нашел на сайте). И еще…там для подсветки кнопки не нарисовали соединение А-А.

12:2154



Результат: работы по установке обогрева зеркал на ВАЗ 2114 выполнены.

12:130
