1. Установка передних динамиков 16 см в диаметре

Наконец-то у меня появилась магнитола. Магнитола недорогая SoundMAX SM-CCR3037.

0:524

Установка передних динамиков 16 см в диаметре

1:1029

SoundMAX

1:1041

Купил динамики Mystery.

1:1081


2:1586

Как посоветовал друг взял 16, у них звук должен быть получше. Но вопрос в другом как его установить в дверь, ведь размер стандартный под 13 динамики.
Сегодня решил поставить самостоятельно.
Внизу предоставлен фото отчёт процесса установки передних динамиков.
Чтобы снять обшивку нужны будут: отвертка и ключ звездочка. Спасибо автоВАЗу придется покупать набор ключей звёздочка. Наверно ещё много таких подводных камней.

2:2358




3:504

Забегая вперёд пластик, как и клипсы у дверей Приоры неплохие, сравнение с бывшей двенашкой.

3:676


4:1181

Стандартное место под динамики на 13. Аудиоподготовка есть — правильно сказать два провода под динамики выведены.

4:1393


5:1898

Такая бумажка уже шла в комплекте с динамиками, мне осталось только обвести круг в удобном месте.

5:2079




6:504


7:1009

На будущее — смещать отверстие как на этом рисунке не стоит. Крайняя клипса на обшивке будет задевать динамик. На второй двери отверстие сделал, выше не смещая в сторону. Неудобно было крепить, зато обшивка села отлично.

7:1414


8:1919

Для хорошего крепления динамика к жести двери, взял в качестве подложки 9мм. фанеру

8:2074




9:504

Чтобы не задевало крепление клипсы на обшивке, сточил край динамика.

9:633


10:1138

Динамик на проставке

10:1180


11:1685

Динамик на фанерной проставке

11:1744


12:2249



примерил динамик

12:34

Подходящего материала для шумоизоляции не было, зато под рукой оказался такой — фольгированный изолон.

12:228


13:733

Не профессионально скажите вы, согласен. Но лучше изолон, чем вообще ничего.

13:875


14:1380

Всё готово, можно одевать обшивку.

14:1446


15:1951

инсталляция завершена

15:1996


16:2501



закрываем обшивкой

16:38


17:543

родная решёточка

17:578

2. Установка 16 колонок в Приору без распилов

Сам процесс не сложный, музыку выбирал тщательно, но не дорого, думаю многим подойдет такой вариант.

17:849

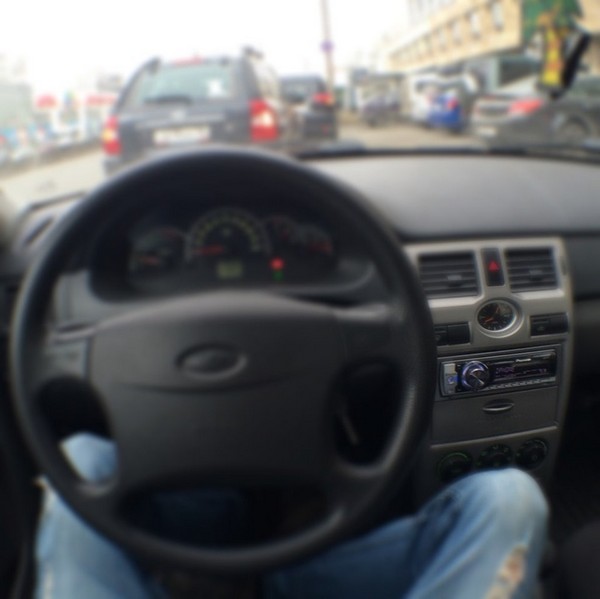

Установка 16 колонок в Приору без распилов

18:1354

За основу была голова Pioneer, которая досталась мне от отца, когда я еще ездил на 99. Приятная вещь с AUX и Bluetooth. Названия уже не вспомню, да это и не столь важно, ведь играют сейчас большинство магнитол "на уровне", мне хватало.
Самым главным казусом для меня стала покупка динамиков, много ходил, слушал, выбирал. Остановился на Alpine SXE-1750s спереди и SXE-69c2 сзади. Хорошие средние, не хрустящие низкие + твиттеры в комплекте (правда без кроссоверов, но не беда, тянут). Прочитал огромное количество блогов про установку 16" колонок в передние двери. Подавляющее большинство из них в тексте как бы намекали, что двери придется пилить и мастерить проставки. Проставки решил приобрести на авторынке, чтобы не мучиться и не прогадал. Не беда, подумал я, и вооружившись терпением, инструментом и лобзиком поехал на дачу.

18:2814




19:504

В разборе, под шумкой уже, нижний слой

19:576


20:1081

Разобрав автомобиль (двери, пороги, заднее сиденье), принялся шумить дверки. Для одной двери хватило листа, фольгированного изолона (простите, если назвал этот материал как-то не так, барыга продавал мне его под таким названием). Далее, примерив саму колонку в штатное 13"е место, был приятно удивлен тем, что сердечник почти полностью скрывается в двери и вместе с проставкой обнадеживает на отсутствие жестких слесарных изваяний с жигулевским металлом.

20:1911


21:2416



Полка, ничего интересного, режется лобзиком без проблем, склеена хорошо

21:134


22:639

Проставка

22:661

Покумекав с отцом, решили мальца преобразить проставку, а именно, подпилили ее под изгиб двери и "о, чудо.", колонка встала "как влитая", единственное, пришлось немного подрезать пластик двери изнутри, т.к. немного задевал и при движении мог бы создавать неприятные шорохи.

22:1157


23:1662

Пластик, главное не перестараться и не задеть обшивку

23:1764


24:2269



Не было инструмента, малость поцарапал пластик, не страшно

24:110


25:615

Проставка режется

25:652


26:1157

Почти в родные крепежные отверстия

26:1225

Место твиттерам выбиралось исключительно с точки зрения эстетики, т.к. особых верхов они не дают, да и не хотелось воротить на стойках.

26:1474


27:1979

Дверь в конечном результате

27:2034



Задние колонки встали без проблем после небольшой кастомизации (мне просто нравится это слово) полки. Для поддержки низких частот был выбран простой корейский активный сабвуфер Fusion FBS-AW12. С его установкой так же не было никаких хлопот, скажу только, что удобнее кидать силовой кабель не на аккумулятор, а на блок предохранителей, и смотрится такой вариант более удачно и удобнее в разы, а после некоторых манипуляций с самим блоком, вообще походит на штатный провод.

27:852


28:1357

Просто рассверлил 2 отверстия и все

28:1425


29:1930

Конечный вид

29:1957

3. Установка 16 динамиков в дверь без подиумов

На десятке эти динамики стояли в подиумах сверху обшивки, что позволяло не резать обшивку, и не вырезать метал двери.

29:2261



Но на приоре под все подиумы приходиться резать обшивку и подиумы, которые я видел, занимают очень много полезной площади, а некоторые, не дают полностью открываться бардачку.

29:323

Я решил не резать обшивку, а врезать в металл двери (так надёжнее, да и звучать через 16 лучше, чем 13)

29:505

Установка 16 динамиков в дверь без подиумов

30:1010

Обвёл по шаблону очертания нового отверстия

30:1095

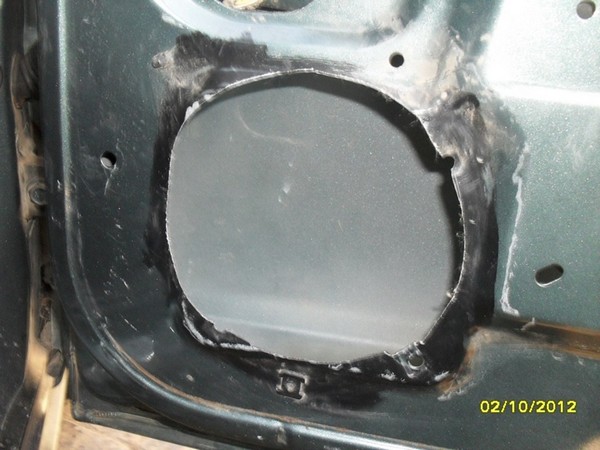

Вырезал лобзиком с пилкой по металлу

30:1166


31:1671

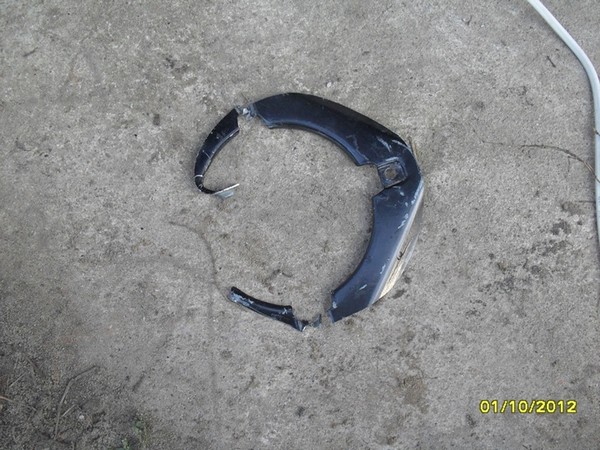

Лишнее

31:1687


32:2192



Приложил динамик разметил и просверлил крепёжные отверстия

32:113

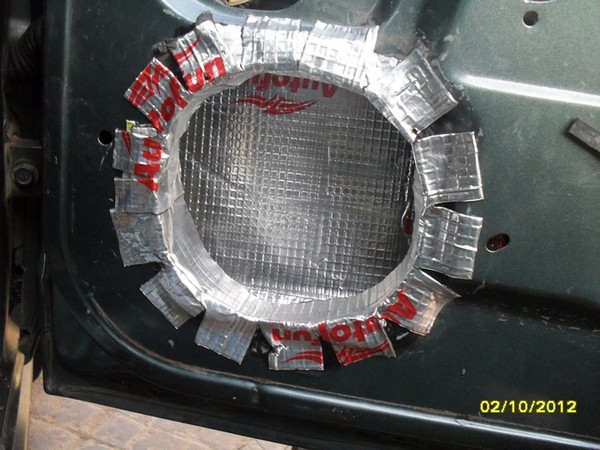

Так-как посадочная плоскость не ровная, во впадинах я проклеил в 2 слоя, а потом заклеил сверху. Плоскость теперь ровная

32:334


33:839

Посадочная плоскость ровная

33:895


34:1400

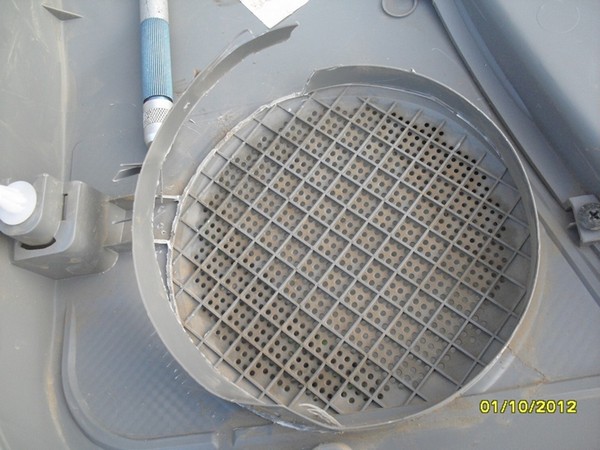

Ободок в сантиметре от динамика. На всякий случай, нужно срезать.

34:1522


35:2027

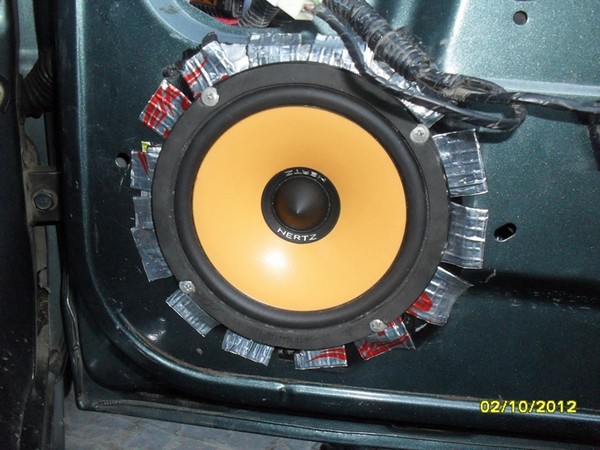

Примерка

35:19


36:524

Окончательный вид карты

36:572

По звучанию сравнить сложно (т.к. в десятке дверь не проклеивал), но звучит достойно.

36:728
