Установка развальных пластин и отрицательный развал задних колёс Лады Приора

Содержание статьи:

1. Установка развальных пластин Лада Приора

2. Отрицательный развал задних колёс Лады Приора

1. Установка развальных пластин Лада Приора

Задача:  установить развальные пластины на заднюю ось Лады Приора.

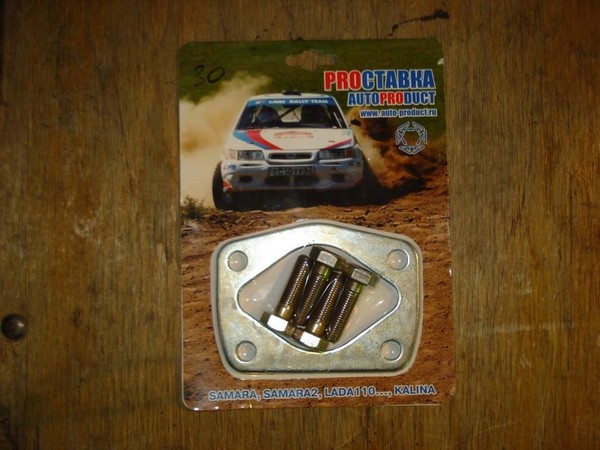

Вот комплект проставок для Лада приора:

Решил устанавливать всё своими руками.

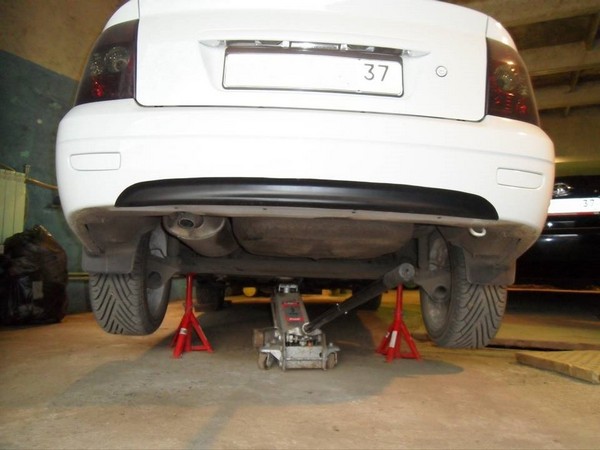

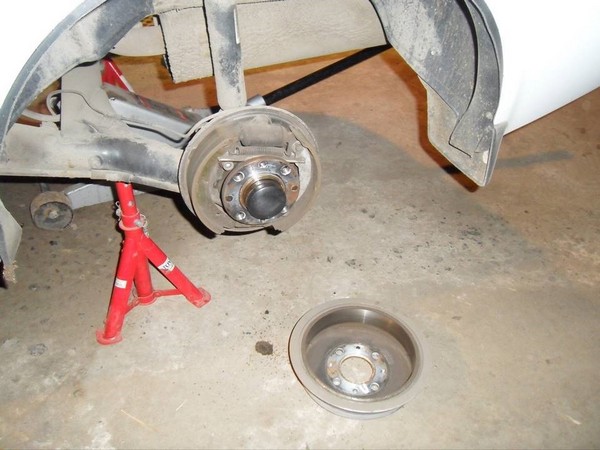

Для начала вывешиваем автомобиль, снимаем диски и барабаны.

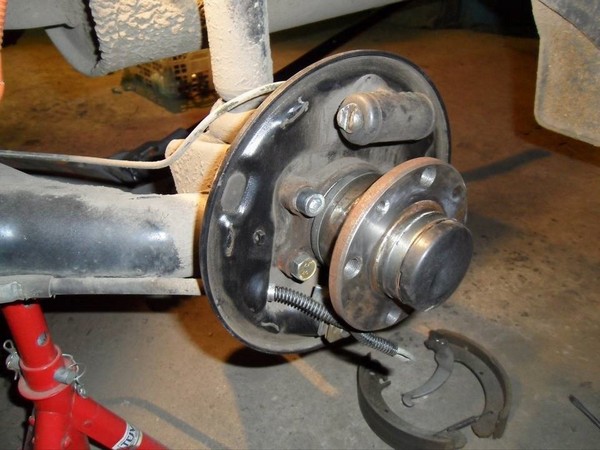

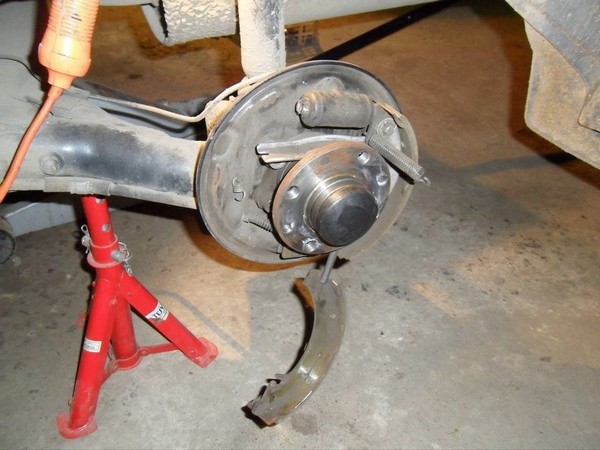

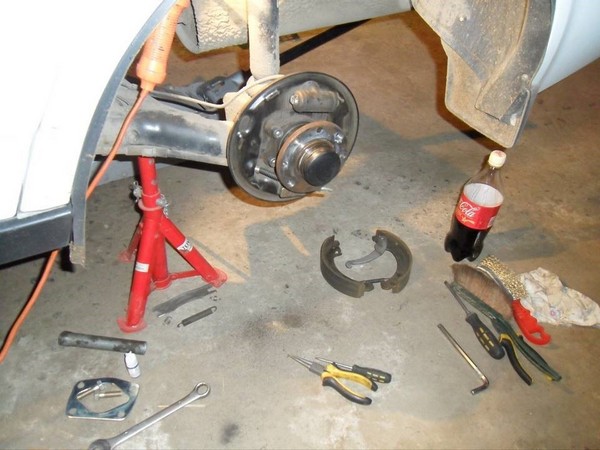

Далее необходимо снять колодки.Особых проблем с этим не возникло, но пришлось немного повозиться с верхней пружинкой, тугая зараза.

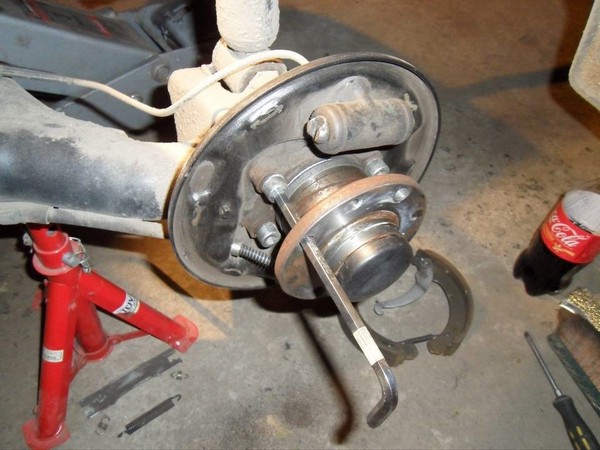

Затем надо открутить 4 болта крепления ступицы к балке шестигранником 8мм.

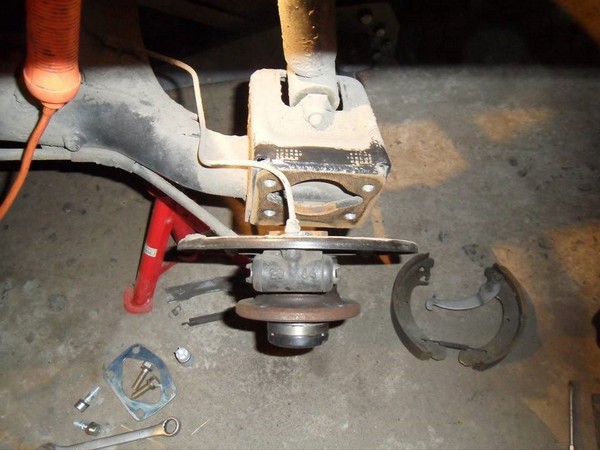

Отводим ступицу с кожухом от балки.

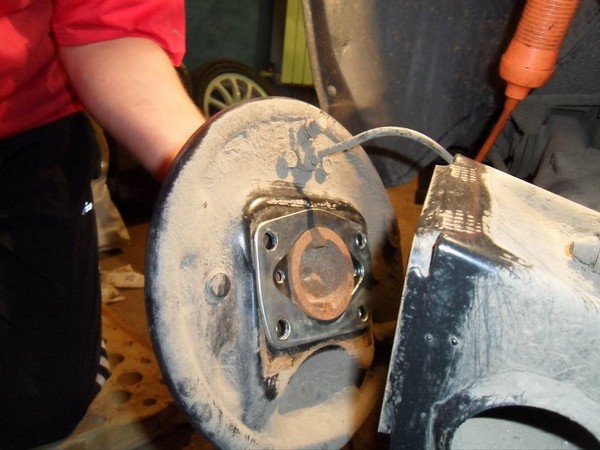

Устанавливаем проставку.

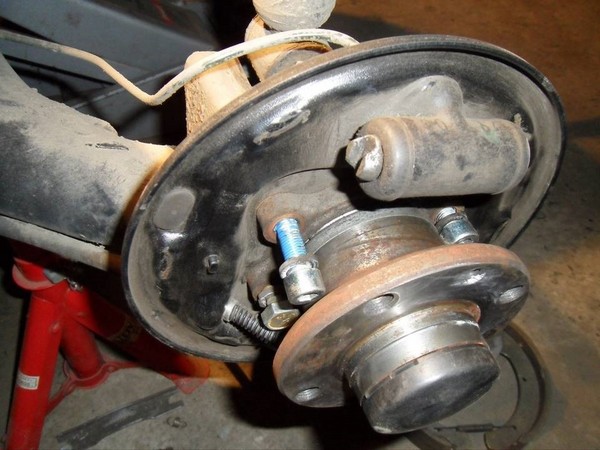

Далее закручиваем 4 болта крепления ступицы, нижние болты берем те, которые идут в комплекте к проставкам. Для большей надежности болтового соединения, я решил нанести на болты резьбовой герметик.

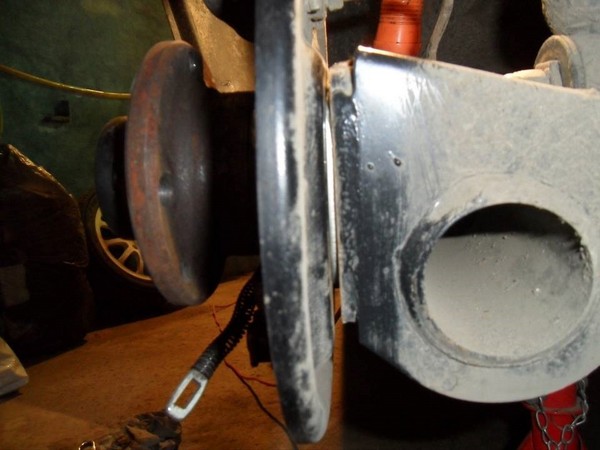

Проставка на месте. Теперь собираем всё в обратном порядке.

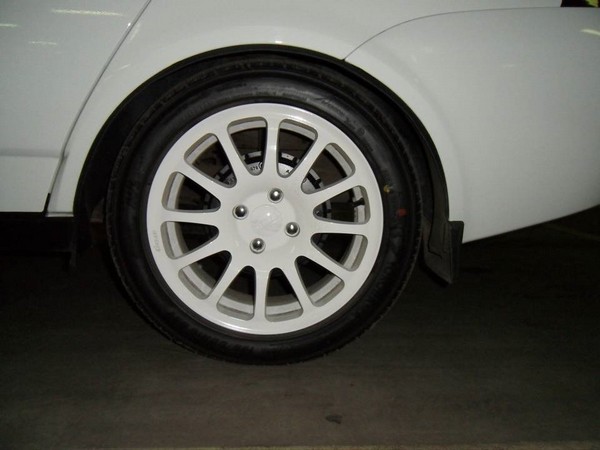

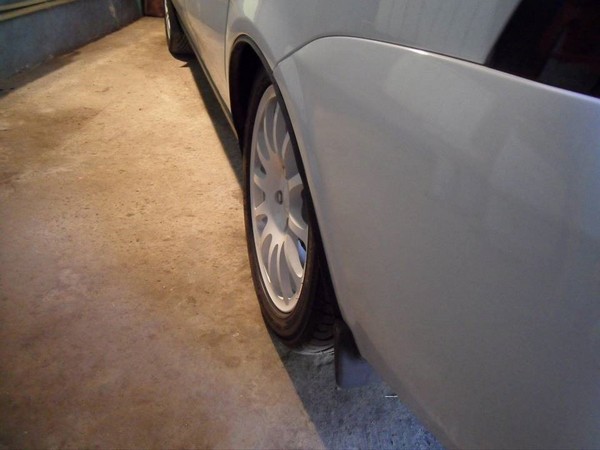

Теперь у задних колес отрицательный развал (-1 градус).

Результат: улучшилась устойчивость автомобиля на большой скорости и улучшилась управляемость при прохождении поворотов. Работы по установке развальных пластин Лада Приора выполнены.

2. Отрицательный развал задних колёс Лады Приора

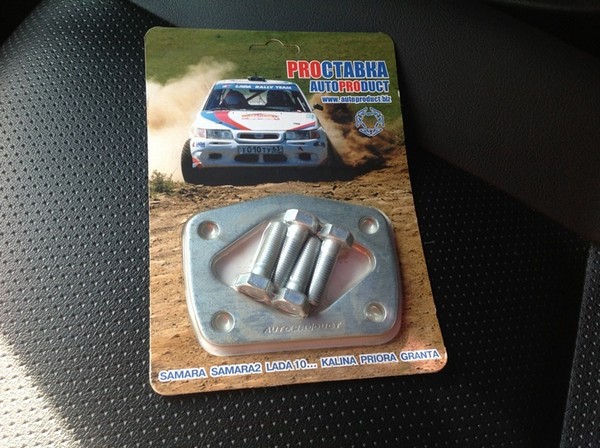

Куплены пластины отрицательного развала -1 градус.

Рекомендовано специалистами управления доводки автомобилей АВТОВАЗа для серийной установки на все переднеприводные автомобили.

Куплены пластины отрицательного развала -1 градус. После детального изучения данного вопроса пришёл к выводу, что -1 это золотая середина…

Пластины -1

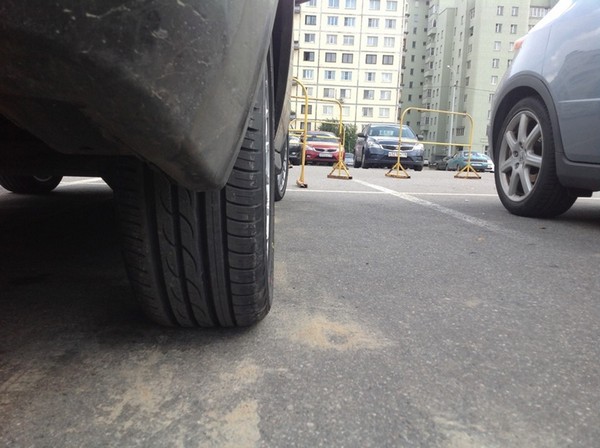

Было так:

Развал 0 градусов

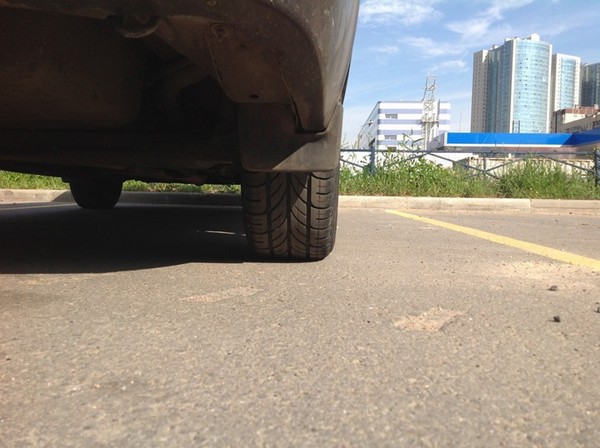

Теперь так:

Развал -1 градус

Влияние развала на поведение автомобиля:
Значения развала для спортивных автомобилей обычно находятся в пределах
-0,5…-5,5 градусов

Какие у этого плюсы:

· В повороте корпус автомобиля кренится, тем самым создавая положительный развал и уменьшая площадь пятна контакта колеса с дорогой. Отрицательные значения развала компенсируют этот эффект. Как итог – больше сцепления и больше стабильности в поворотах.

· Отрицательный развал на обоих колесах создает дополнительную стабильность на прямой, т.к. колесо с отрицательным развалом старается катиться по траектории, направленной внутрь (подобно конусу, который катится по окружности вокруг своей вершины)

· При повороте внутреннее колесо разгружается и даже иногда полностью поднимается, тем самым позволяя опорному колесу еще сильнее уводить автомобиль внутрь поворота.

Отрицательный развал имеет и свои минусы:

· Повышенный износ внутренний кромки шины при езде по прямой.

· Нестабильность на разгонах и торможениях по прямой (т.к. площадь пятна контакта мала)

Исходя из всего вышесказанного, инженеры ищут компромисс и пытаются удержать развал около -0.5 градусов в время поворота при сжатой подвеске.

Идеальным вариантом было бы иметь колеса, установленные перпендикулярно к дороге при любых условиях. Но, по сравнению с гоночными, на обычных гражданских автомобилях этого сложнее добиться из-за более мягкой подвески с большими ходами, создающей большие крены при поворотах. Так же большую роль играет износ шин – для обычного автомобиля он должен быть экономичным, а гонщики могут позволить себе покупать покрышки чаще.

Смотрю я на развал задних колёс -1 градус и думаю о -2 градусах…

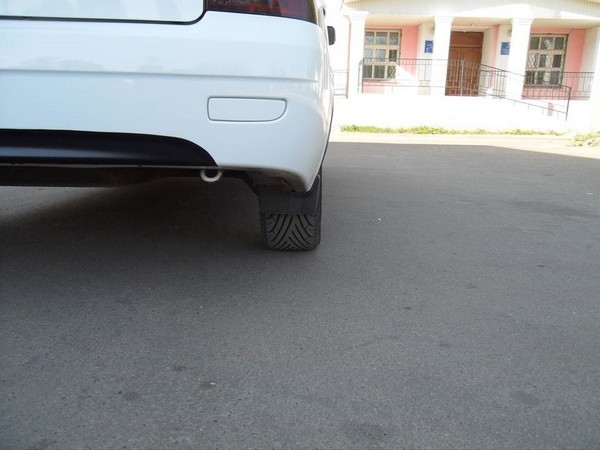

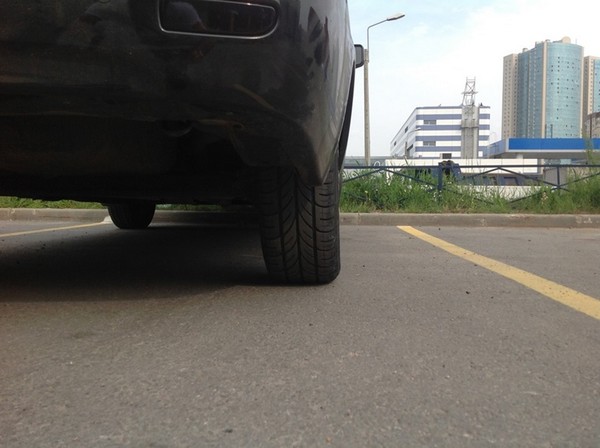

-1 градус

Красиво, когда развал есть…

Отрицательный развал…

Ездил я, наслаждался, и увидел это:

Как известно, при установке обычных развальных проставок, которые широко представлены на рынке, кроме получения развала -1°, получаем также и отрицательное схождение задних колёс. Такой результат получается из-за того, что при проектировании этих проставок производители не учитывают угол наклона рычага задней балки. Отрицательное схождение задних колес имеет вредное влияние на управляемость автомобиля, увеличивается вероятность заносов при поворотах, так как автомобиль получает чрезмерную избыточную поворачиваемость. А при прямолинейном движении, под воздействием неровностей дороги и боковых воздействий, например, ветра или при движении по колее, автомобиль требует постоянных подруливаний и становится излишне резким и нестабильным.

Фото 1

Фото 2

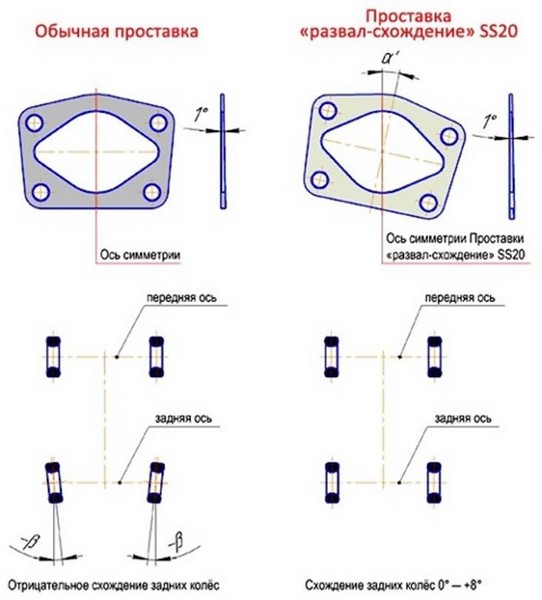

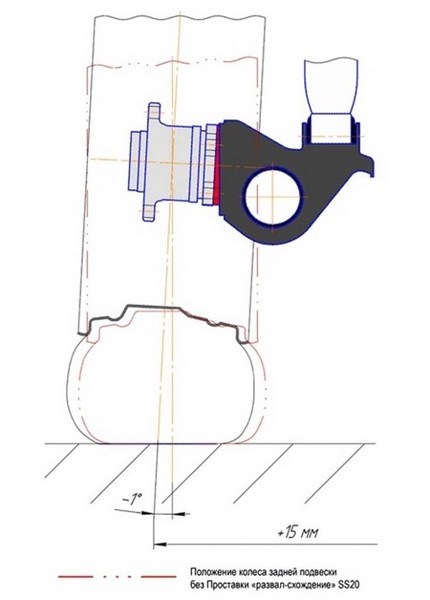

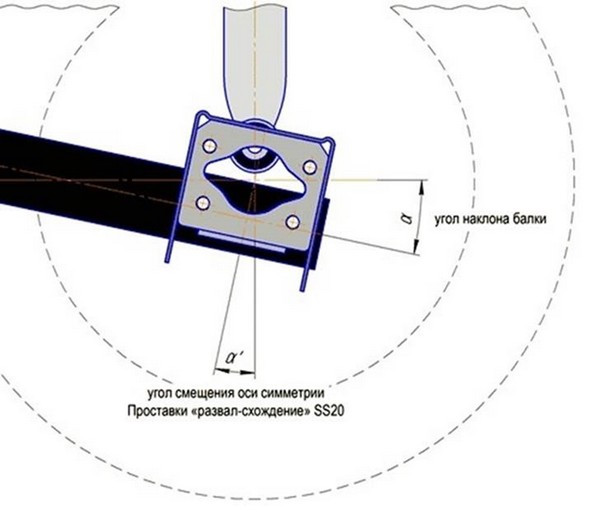

При проектировании проставок SS20 учтён угол наклона рычага задней балки. Ось симметрии проставки была смещена на угол α' равный наклону рычага балки. Это решение позволяет сохранить стабильное поведение автомобиля при поворотах и движении по прямой. При установке проставки SS20 обеспечивается развал -1° и небольшое положительное схождение.

Фото 3

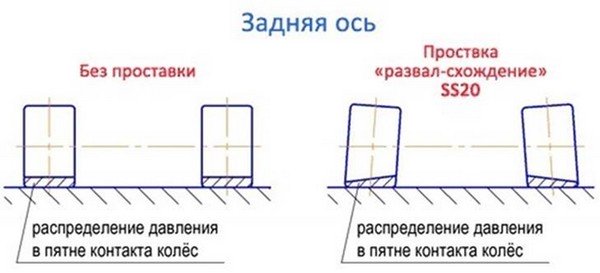

Применение фирменных проставок SS20, дающих отрицательный развал задних колёс, несколько увеличивает их колею. Это положительно сказывается на маневренности. Более широкая колея позволяет увеличить скорость прохождения поворота без риска опрокидывания.

Кроме того, увеличение развала до -1° улучшает прохождение скоростных поворотов, так как колеса, имеющие отрицательный развал, воспринимают большую величину боковых сил без «подламывания» шин, что уменьшает увод с траектории.

Фото 4

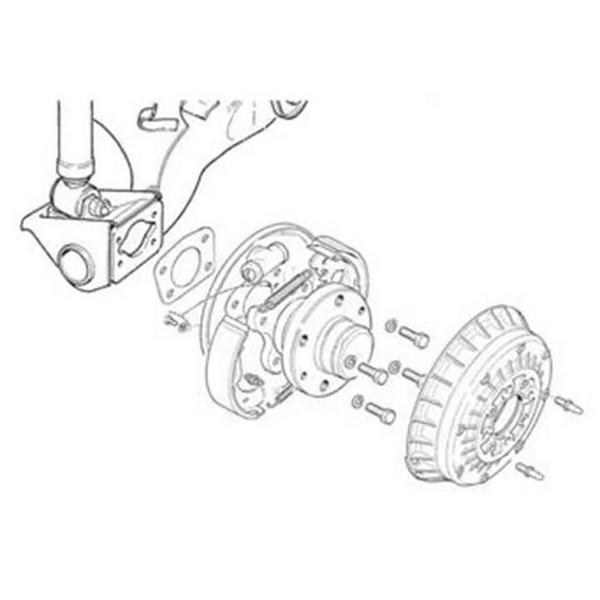

Чертёж установки пластин отрицательного угла развала задних колёс:

Чертёж установки пластин отрицательного развала задних колёс

Результат установки
Август 2014 год.
Износ резины равномерный. -1 мало. Лучше, конечно, чем 0. В идеале - сразу ставить -2,5. Но будет износ!
В принципе зад уже не несёт. По этому зад можно оставить -1 (лучше побольше).
Перёд сейчас -1. Нужно ставить меньше чем сзади. Сделаю -1,5 до -2. С учётом расширенной базы будет чувствоваться.
Декабрь 2015 год.
Всё в идеале. Износа резины нет.
