Установка магнитолы и AUX в штатную магнитолу Nissan Murano I через TAPE

Содержание статьи:

Установка AUX в штатную магнитолу Nissan Murano I через TAPE

Сегодня проделал операцию на своем Мурано и магнитолой BOSE, так как диски уже записывать невмоготу, нужен был AUX…хотя бы) на фото видно, как припаивать кабель с AUX К плате магнитолы, магнитолу разбирать полностью не нужно, все легко и просто, смотрим фото:

Звучит отлично, как с диска!
Чтобы включить Tape, нужно один раз засунуть отвертку в деку и дожать пластиковую штучку, которую дожимает кассета при входе и все, больше она не выключится, будете просто переключать режими между радио, диском и уже AUXом

2. Установка магнитолы в Nissan Murano I

Так как ISO провод для магнитолы уже купил. Осталось взять магнитолу.
Всем хорош Bose, но нужен DVD для просмотов мультиков, и USB. Но чтобы при этом осталось управление на руле и камера заднего хода.
Заказал на Ebayе с Гон Кога:

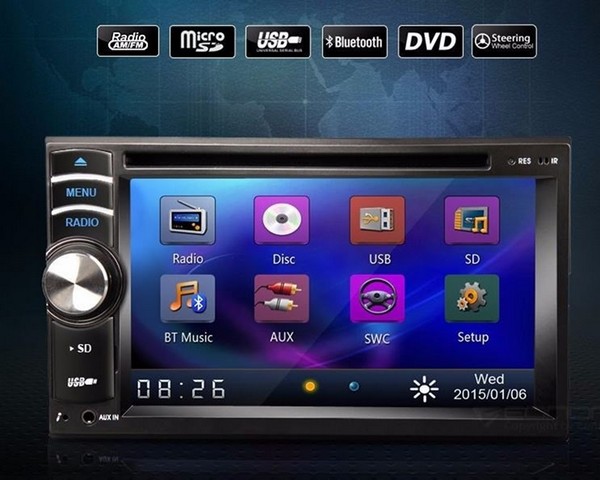

Eonon d2115 2 Din. По цене вышло также как купить в городе Kenwood, Sony, Prology.
Зато функций больше и в принипе у этой фирмы хорошее качество.
Особенности:
DVD-плеер, Bluetooth, CD-плеер, CD-R, CD-RW, FM-передатчик, MP3-плееры, Радио тюнер, Сенсорный экран
Разрешение: 800*480
Формат: Компакт-диск, DVD-R/RW, DVD-RAM, Видео CD, MP3,MP4,JPEG

Управление кнопками на руле
Изображение с камеры: нормально/зеркало
Языки меню:

Английский/китайский/французский/португальский/немецкий/итальянский/японский/испанский/индонезийский/арабский/иврит/русский/тайский

43 вида лого марок авто (пароль: 0000)
9 Фоток фона
Авто-функция памяти
карта памяти SD- поддержка 32GB
Bluetooth

Установка магнитолы в Nissan Murano I

6700р + 2200 доставка

просмотр мультиков, когда дочку в детский сад везу

Управление с руля

Можно выбрать любой логотип. В моем случае Nissan

на всякий случай, для себя фотку на будущее

Поддерживает ISO разъем

также взял камеру 2100р

Провода камеры

День провозился с установкой

Так было

Снизу снимаем крышки. Снимаются легко. Держаться на защелках. Провод не стал отсоединять.

Набор инструментов

Откручиваем винты с 2х сторон

Подталкиваем панель снизу и снимаем

снятая панель.

откручиваем эти винтики

вытаскиваем штекер

отодвигаем панель магнитолы с климатом

откручиваем по 4 винта крепления магнитолы с каждой стороны

откручиваем винты крепления металлической рамки и пластиковой панели

вытаскиваем панель

один винт пришлось высверливать, не откручивался и всю резьбу сорвал

снял старую магнитолу

провода новой магнитолы и провода ISO для ниссан, которые я докупал, чтобы не резать провода

подключил провода

экран работает, а музыки нет

Подключаем провод от новой магнитолы с названием AMP(усилитель) на ЗЕЛЕНО-БЕЛЫЙ проводок на маленькой фишке. Музыка появилась

Также:
Подключил кнопки управления магнитолы с руля:
Провода на магнитоле key1,key2,key GNG. Цепляем Кей 1 на зеленый провод в фишке, Кей2 на Бело-зеленый провод фишки и КейGND на черно-зеленый провод в фишке.
Все кнопки функционируют.
Если у вас не показывает видео, пишет-видео во время движения запрещено
За это отвечает провод с названием Parking. Я его кинул на черный провод, где провода управления магнитолой с руля
Провод illumination отвечает за подсветку магнитолы при включении габаритов. За подсветку отвечает красно-синий провод.

Все работает

Магнитолой доволен. Остался только зазор сверху, потому что заводская магнитола чуть больше.
Теперь нужно подключить камеру заднего вида, провода уже вывел, осталось дотянуть до багажника.
