Устранение запотевания, полировка и замена передних фар, установка LED ходовых огней в рестайловые фары, ремонт, настройка датчика корректора фар и мотора привода регулировки фар Honda Accord 7

Содержание статьи:

0:37
  1. Ремонт и настройка датчика корректора фар и мотора привода регулировки фар Honda Accord 7
  2. Устраняем запотевание фар на Honda Accord 7
  3. Полировка передних фар Honda Accord 7
  4. Установка LED ходовых огней в рестайловые фары Honda Accord 7
  5. Замена фар в Honda Accord 7

1. Ремонт и настройка датчика корректора фар и мотора привода регулировки фар Honda Accord 7

Заметил, что передний датчик весит, но тяги на нем нет, которая соединяет датчик с амортизационной стойкой переднего левого колеса. На заднем левом колесе тяга была лопнувшей и соответственно тоже не могла ничего регулировать.

0:1070

Было замечено, не так давно, что свет опустился вниз. Думал, что надо отрегулировать фары, даже лампочки с нашим цоколем D2S заказал

0:1310

Ремонт и настройка датчика корректора фар и мотора привода регулировки фар Honda Accord 7

1:1815

Лампа HID цоколь D2S ближний свет Аккорд 7

1:1889

А оказалось, проблема в системе регулировки. Было принято решение изучить досконально эту систему и провести ремонт и настройку, дабы привести в систему к заводскому состоянию.

1:2217



Немного инфы с мануала, чтобы понять смысл работы сей системы

1:115


2:620

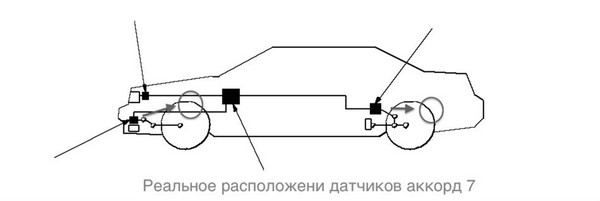

Схема расположение системы регулировки фар аккорд 7

2:719

Датчики системы регулировки фар по высоте
Передний датчик вертикального положения кузова расположен между подрамником передней подвески и стабилизатором поперечной устойчивости, а задний датчик вертикального положения кузова находится между правым подрамником подвески и правым амортизатором. Датчик определяет положение кузова по высоте и посылает сигнал напряжением примерно от 0,4 до 4,6 В в блок управления регулировкой фар.

2:1519

Блок управления регулировкой фар
Блок управления регулировкой фар находится в полости панели управления со стороны водителя. Блок управления посылает к правому и левому исполнительным механизмам изменения положения фар сигнал напряжения (примерно, от 2 В до 11 В), зависящий от сигнала напряжения, получаемого от датчика.

2:2115



Исполнительные механизмы изменения положения фар
Исполнительные механизмы изменения вертикального положения фар располагаются за правой и левой фарами и изменяют положение фар, получая сигнал напряжения (от 2 до 11 В) от блока управления регулировкой фар.

2:476

Как работает системы
Автоматическая система регулировки направления света фар состоит из блока управления регулировкой, датчиков положения кузова по высоте и правого и левого исполнительных механизмов.
Система регистрирует положение кузова каждые три минуты при равномерном движении с включенными фарами и через восемь секунд после остановки с включенным зажиганием (II) и включенными фарами.
Если вертикальное положение кузова изменилось, система автоматически регулирует направление пучка света фар по высоте.

2:1434

Это с мануала, а из практики скажу, когда проводил проверку то хватало пару секунд чтобы система поняла, что датчики переместились и реагировала поднятием или опусканием светового пучка. Так что про какие три минуты или восемь секунд гласит мануал не понимаю. Вот еще к примеру, сажусь в машину завожу, вижу перед собой стену и четкую линию на стене от ближнего света фар, садятся два человека на задние сиденье, машина нагружается, свет пополз верх и тут же уже спустя 1-2 секунды, система опускает свет на прежний уровень.

2:2387



Так как первая причина ясна, а это замена тяг, было принято временное решение, приобрести два комплекта тяг карбюратора с жигулей

2:239


3:744

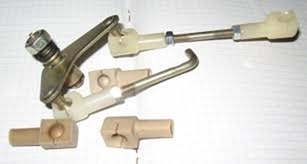

Тяга карбюратора жигули

3:792

Решение таково, потому как родные тяги идут только в комплекте с датчиками, а покупать датчики комплектом не вижу смысла если датчики работают. Есть еще более бюджетный вариант, купить тяги с лексуса, они продаются отдельно от датчиков, но тут тоже вопрос, а если датчики не работают?!вот и побудило временно сделать на тягах с жигулей.

3:1406

Докупаем еще четыре болта м6 и к ним четыре гайки с шайбами и гровероми, идем к сварщику, срезаем с металлической плашки (которая и шла в комплекте с жигулевскими тягами) шарниры и привариваем их к нашим болтам м6 которые мы купили в след за тягами. Шарниры смазываем литолом, вставляем в тяги и получаем полноценную шарнирную тягу. Регулировку делаем от центра до центра шарнира тяги: передняя 65-68мм, задняя 85мм

3:2156



Вооружаемся другом, мануалом, инструментом, обычным тестером и нашими колхозными тягами. Идем к авто, снимаем переднее левое колесо. Переходим к тесту на работоспособность — вкл. зажигание на второе положение, ставим левый подрулевой переключатель в положение света в режим АВТО, закрываем пачкой сигарет датчик света на передней крышке центральных диффузоров на торпеде. Проверяем — ближний свет включился, идем к датчику и начинаем потихоньку переводить тягу (у меня ее не было, у кого есть надо открутить одну сторону от стойки) от начального положения в крайнее положение, так сказать имитируем работу датчика, друг стоит впереди авто, руки друга положены на моторы привода пучка света фар правый и левый расположены за фарами и как только вы на датчике достигли определенного положение моторы должны вкл. и начать опускать или подымать фары, друг должен почувствовать как моторы включатся.
В моем случае включился только левый, правый не подавал признаки жизни! Ну хороше хоть левый живой. Далее выкл. зажигание, откручиваем два болта и снимаем датчик, я решил проверить датчик и провести ему ревизию, там в датчике три контакта кидаем на первый и третий тестер и меряем сопротивление оно должно увеличиваться от того как мы перемещаем валик тяги, если все ок, значит датчик работает.
Еще есть смысл разобрать сам датчик и провести ему ревизию, так как частая проблемы выхода из строя датчиков — это попадание воды через сальник валика или из под уплотнительного кольца крышки самого датчика, смотрим фото ниже там все ясно

3:2800




4:504

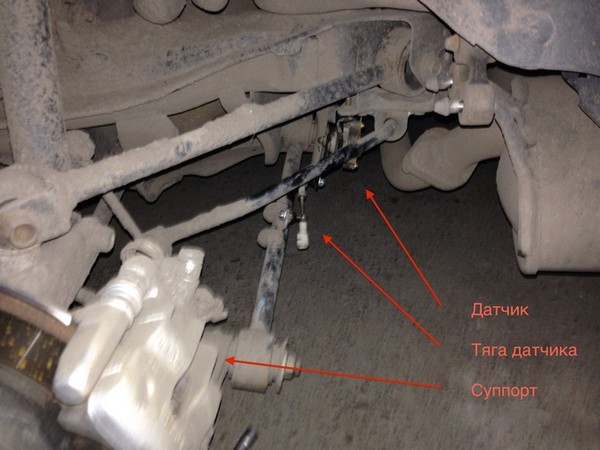

Датчик клиренса Аккорд 7 в разборе

4:570

Чистим, вытираем все на сухо и обратно собираем, при необходимости промазываем крышку герметиком, если вода попадала через валик, то придется менять сам сальник валика. крышку самого датчика надо чистить аккуратно, так как сама крышка и является платой датчика.

4:1052

Все то же самое проделываем с задним датчиком, вот осталось фото заднего датчика

4:1203


5:1708

Задний датчик корректора фар

5:1765

Собираем все в обратном порядке, ставим колеса.
Далее в моем случае, я взялся за диагностику мотора привода регулировки пучка провой фары, так как он у меня не работал. Вот его фото

5:2097




6:504

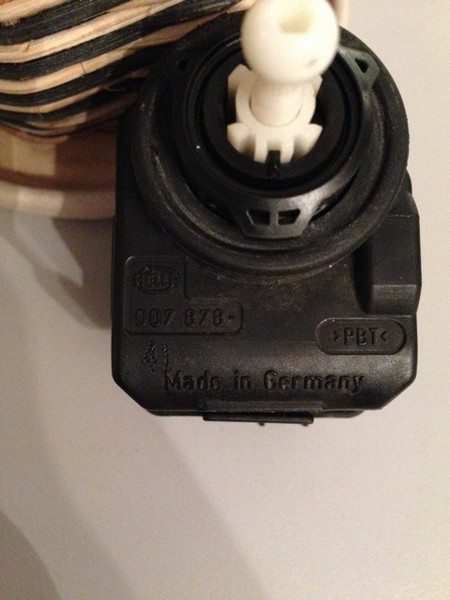

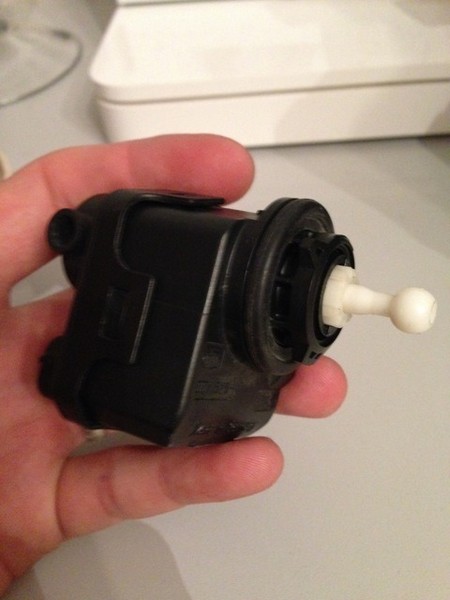

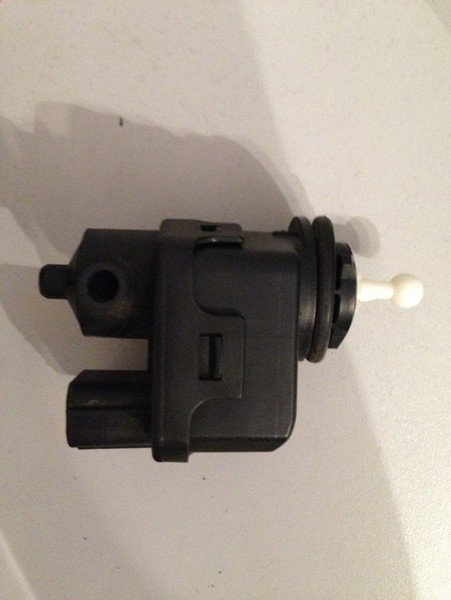

Мотор привода регулировки фары аккорд 7

6:580


7:1085

Мотор привода регулировки фары аккорд7

7:1160


8:1665

Мотор привода регулировки фары аккорд7

8:1740

Правы мотор регулировки света фар в отличии от левого, так не снять, только надо снимать бампер и саму фару. Что я сделал — снял заднюю крышку с самого правого мотора фары и вытащил аккуратно плату с моторчиком, чуть разобравшись как оно работает — понят, что у меня соскочил фиксатор, поставил его на место, собрал все в обратном порядке. Решил проверить — вкл. зажигание на 2-е положение, свет в режим авто, датчик света закрыл пачкой (ближний включился), подхожу к правой фаре, нажимаю на нее и слышу, как включается мой правый мотор и начинает подымать фару! На самом деле там ломаться не чему, единственное его больное место — это графитовые дорожки, по которым бегает бегунок и вкл. или выкл. сам двигатель в определенном положении, так вот когда они стираются то приходится менять мотор в сборе или просто купить мотор с разборки и с него вытащить плату и заменить ее с вашей.
Тут я сделал маленькую ошибку купил мотор с разборки, а оказалось надо просто было поправить фиксатор

8:3529



И осталось дело за малым, регулировка света фар в заводское положение, тут все делал по мануалу…и остался доволен!

8:212

Регулировка света фар accord 7
Ставим авто на ровную площадку, перед нами должна быть стена или гараж

8:397


9:902

Регулировка света фар

9:946

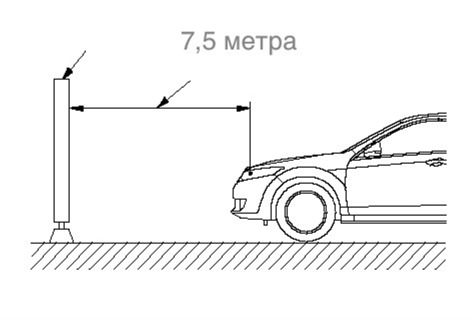

1. Подъезжаем к стене на расстояние 7,5 метра, от стены к оси фары ближнего света, как на рисунке

9:1120


10:1625

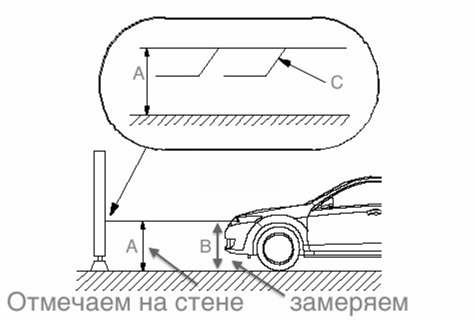

Регулировка света фар

10:1669

2. Замеряем расстояние от асфальта до центра оси ближнего света, на рисунке "В"
3. Отмечаем на стене "А" тот результат который мы получили во втором действие с отметкой "В"
4. Закрываем тряпкой правую фару (чтобы видеть точную линию контура левой лампы) и регулируем левую фару по высоте, для этого берем крестовую отвертку, вставляем сверху в мотор

10:2301




11:504

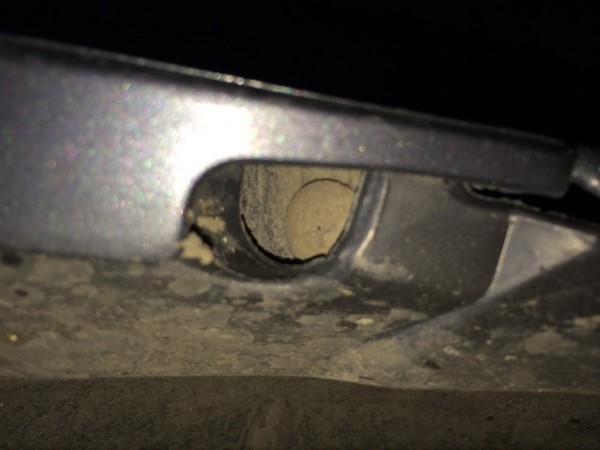

Отверстие регулировки пучка света фар по высоте, имеет такое же отверстие с противоположной стороны

11:692

Вращаем аккуратно, чтобы не повредить пластиковую шестеренку, подгоняем верхнюю линию контура света фары, лампы на стене к отметке.
Перекидываем тряпку на левую фару и проделываем аналогично с левой фарой.

11:1074

Тяга с Toyota которая подходит нам и можно купить отдельно от датчика корректора
48906-35020

11:1233

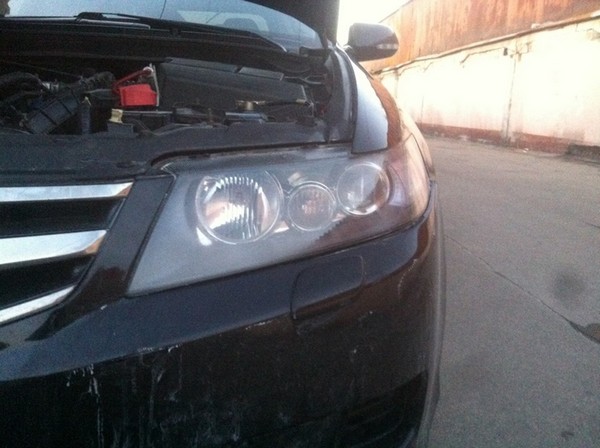

2. Устраняем запотевание фар на Honda Accord 7

Добрался до фар, которые, как и у всех, потели. Ничего нового не придумал - все по старой схеме.

11:1483

Устраняем запотевание фар на Honda Accord 7

12:1988

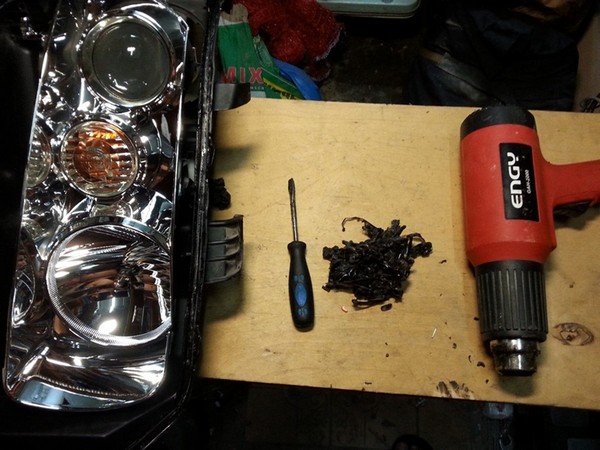

греем феном и вскрываем

12:2035




13:504

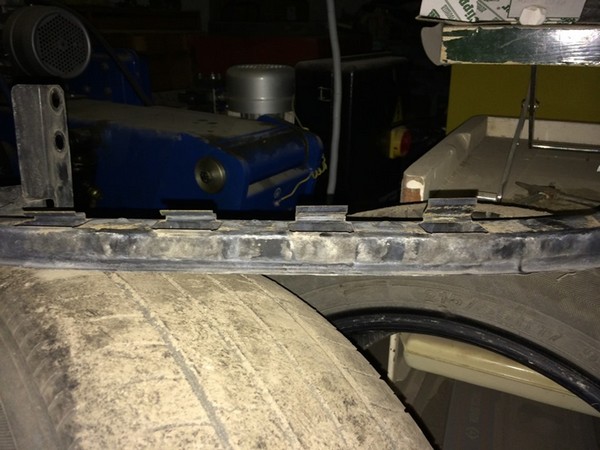

Когда собирал, подставил резинки с девятки под крепления (чтобы бампер не провисал)

13:660


14:1165

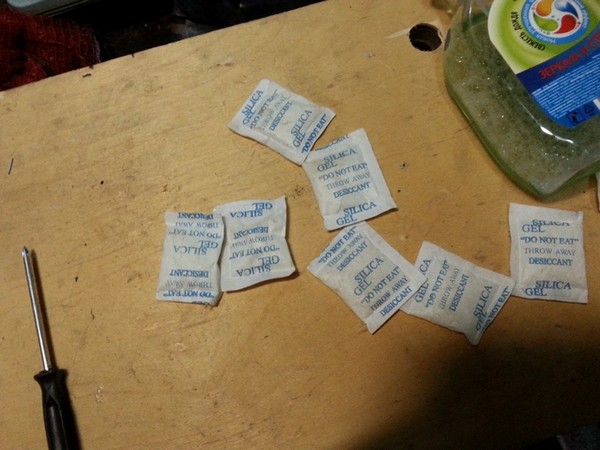

вот оно чудо осушения - силикогель

14:1231


15:1736

все чистим моем и внедряем осушилки

15:1805

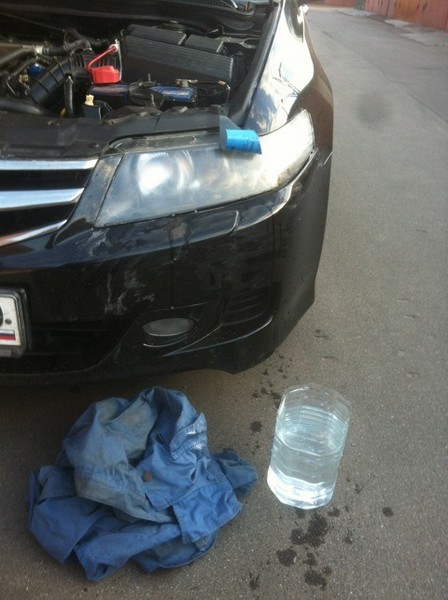

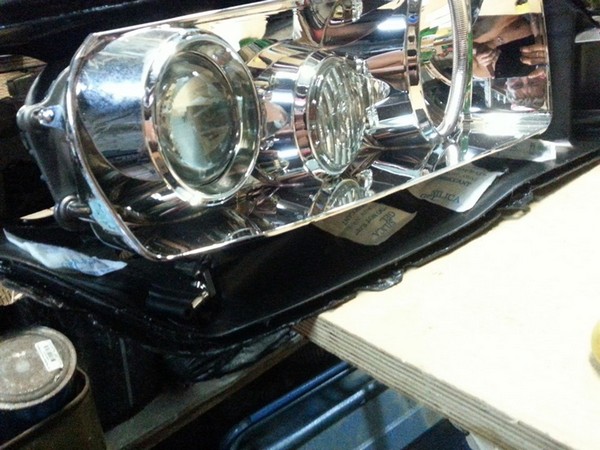

НЕ ЕЛОЗЬТЕ сильно тряпкой по хрому от нежный царапается

15:1911


16:2416

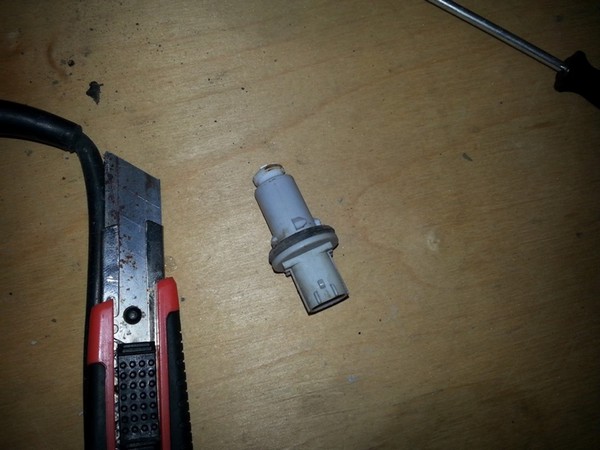

когда стекло снимаете не забудьте про лампочку габарита я свою сломал

16:131


17:636


18:1141

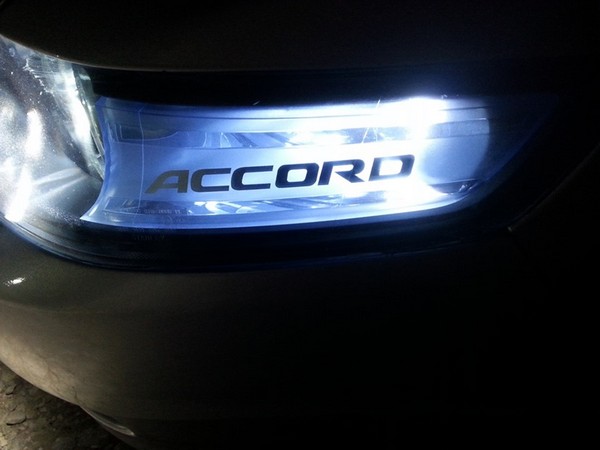

А ВОТ НОУХАУ на габаритное стекло сделал наклейку

18:1236

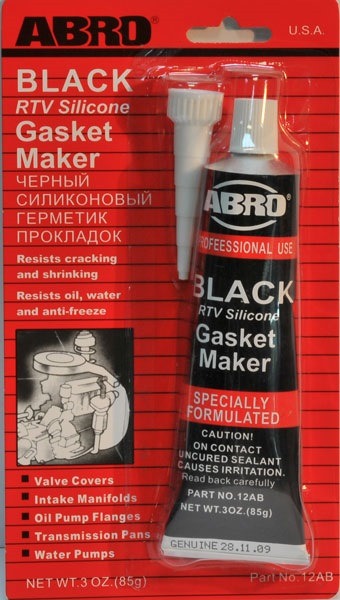

При склейке фары, все качественно обезжириваем и на черный герметик абро. Все фиксируем и даем высохнуть

18:1431


19:1936

можно и другой, но этот доступен всем

19:2007




20:504

Также, были загнаны фары в легкий тонер

20:579

левая часть в тонере, правя - без

20:641


21:1146

результатом более чем доволен

21:1205


22:1710

ОСОБЕННО ПЕРЕДНИЕ ФАРЫ РАДУЮТ

22:1769

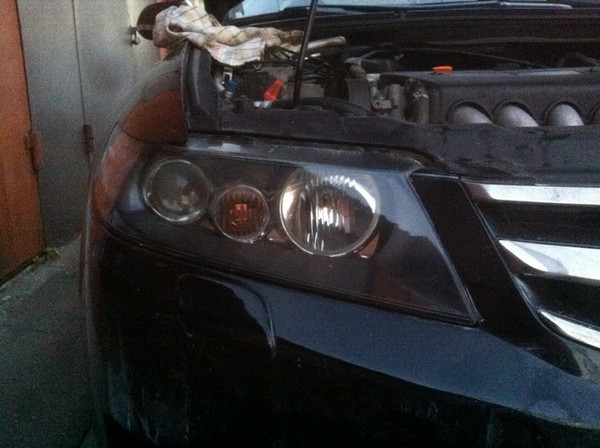

3. Полировка передних фар Honda Accord 7

Полировка передних фар Honda Accord 7

23:2340

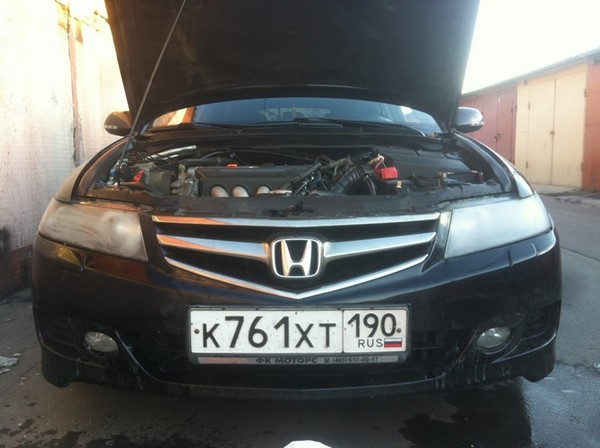

Как и многие автолюбители, которые заботятся о своем железном друге и следят за его внешним видом, я решил обновить вид передних фар. Безусловно, на 7 году эксплуатации Аккорда фары помутнели, приобрели множество сколов и просто просили своим видом, чтобы их полирнули. Многие делали и описывали в своих БЖ эту операцию, в том числе и я:) Полировал фары на Матрехе, получилось отлично. И, следовательно, это далеко ни для кого не нонсенс. И тем не менее, полировку фар на Аккорде я решил описать и показать.
Все, что необходимо для полировки фар у меня было в наличие. Шкурки 400, 1200 и 2000 валялись в гараже давно, полироль 3М 75 (2-ой номер) и полировочный круг средней жесткости (оранжевый), насадка на дрель приобрелись давно для полировки кузова авто.
И вот одним прекрасным вечером после работы приехал в гараж и занялся делом:
1. Шкурка на 400 убрала все крупные сколы. Фары полностью помутнели;
2. Шкурка на 1200 вернула фарам прозрачность, но не идеальную;
3. Шкурка на 2000 можно сказать отполировала фары, но не до того эффекта, когда они просто горят (все работы со шкуркой проводились естественно с водой);

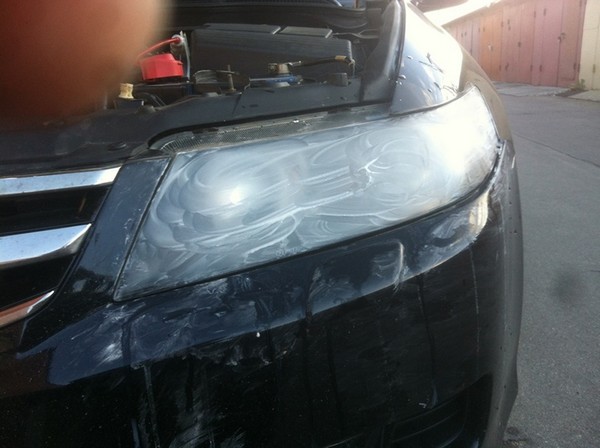

4. Далее в ход пошла и полироль. Минута полировки дрелью и одна фара готова. Для полировки одной фары потребовалось полироли с пол чайной ложки и то мне это показалось много))
Результат на лицо. Я доволен. Правда мне необходимо еще почистить фары изнутри. Предыдущий хозяин. а точнее хозяйка, ездила без заглушек дальнего света (при покупке их не было), причем на обоих фарах, и гоняла она так походу довольно долго. Не сильное замутнение, но и все же налет есть. Друг уже делал процедуру по разбору фар на своем "Баяне" и их дальнейшей чистке. Вот как-нибудь с ним соберемся и доведем мои фары до ума. Но это уже другая тема.
Цена вопроса с покупкой материалов 1500 тыс. рублей, но если все есть, то делов тут на 100 рублей.

23:3293




24:504


25:1009


26:1514


27:2019




28:504


29:1009


30:1514

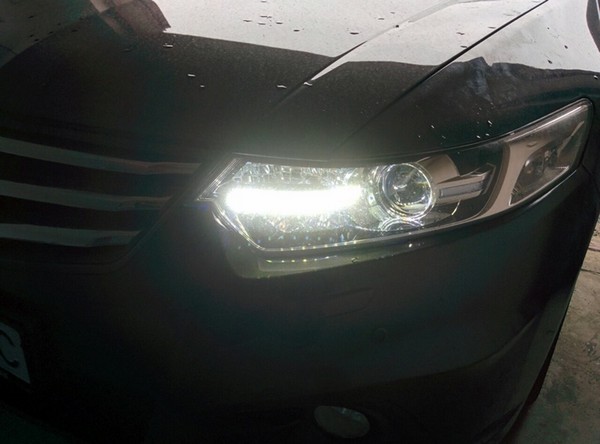

4. Установка LED ходовых огней в рестайловые фары Honda Accord 7

Единственным, я считаю, недочетом рестайлинговых фар, было отсутствие в них дневных ходовых огней. Почему-то, производитель то ли не додумался, то ли не решился все-таки их сделать. Хотя, на первый взгляд кажется, что в этих стеклянных каналах под габариты стоит ДХО, т.к. они прям туда и просятся, но реальность оказывается обманчивой. Да, внутри этих каналов есть отражатели и если поставить туда хорошие диоды, то в пасмурную погоду и вечером свечение габаритов выглядит так, как будто там стоят диодные ленты. Выглядит это вот так:

30:2593

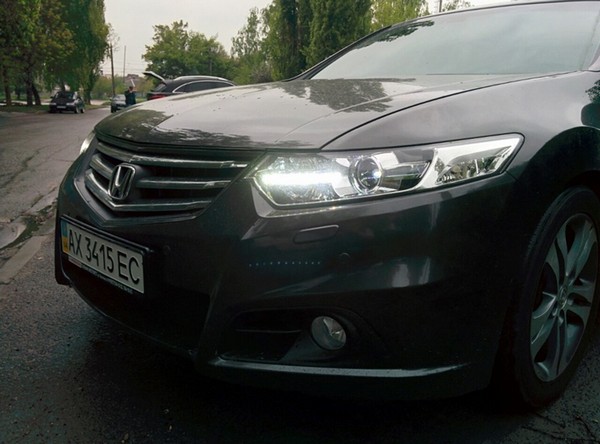

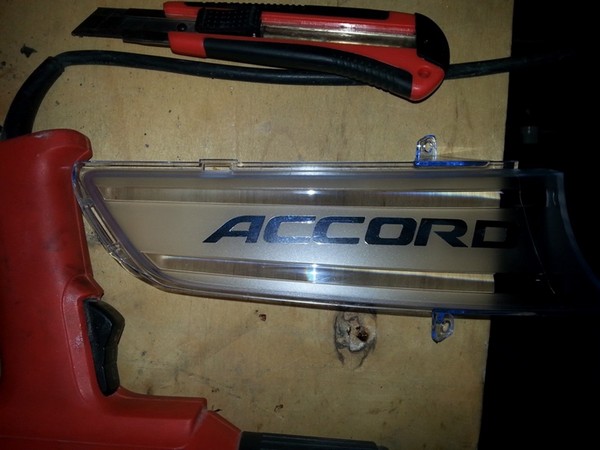

Установка LED ходовых огней в рестайловые фары Honda Accord 7

31:504

В общем-то, еще довольно неплохо, вот только производитель под конец канала почему-то сделал перегородку, дальше которой пучок света не доходит и в итоге полоска светится не вся. Но такая картина наблюдается только вечером или в достаточно пасмурную погоду, а когда светло или тем более светит солнце, история намного печальнее

31:1106


32:1611

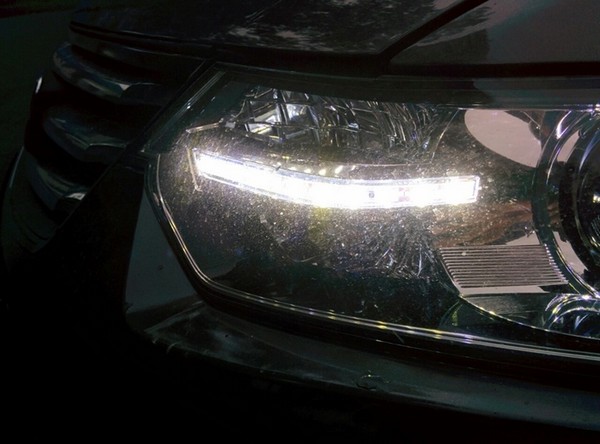

Свет внутри канала практически не отражается и даже с трудом заметно, что габариты вообще горят. Но мы это сейчас поправим. Стоит отметить, что данная идея не нова и некоторые автолюбители уже реализовали себе подобным путем ходовые огни, так что, на новаторство я не претендую. Итак, покупаем для две диодные ленты на 12V, причем, желательно, поярче. Берем с любого самого простого безцокольного диода пластиковый патрон и подпаиваем в него диодную ленту и наши ходовые огни готовы. Подключаем, проверяем:

32:2533




33:504


34:1009


35:1514

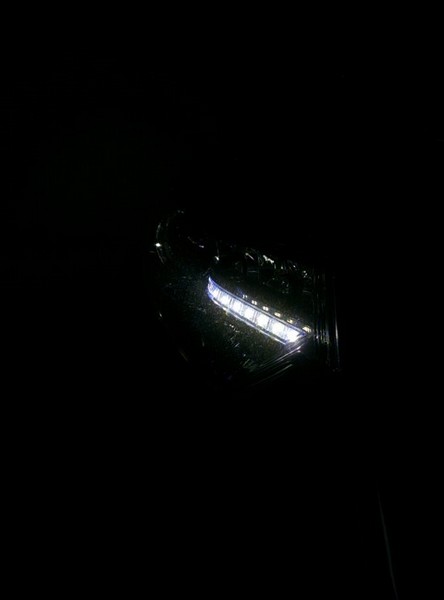

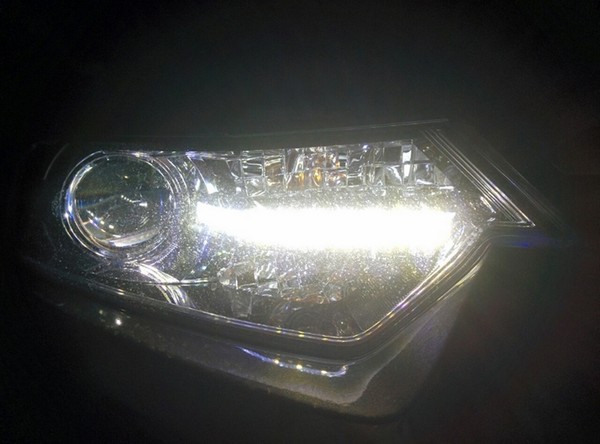

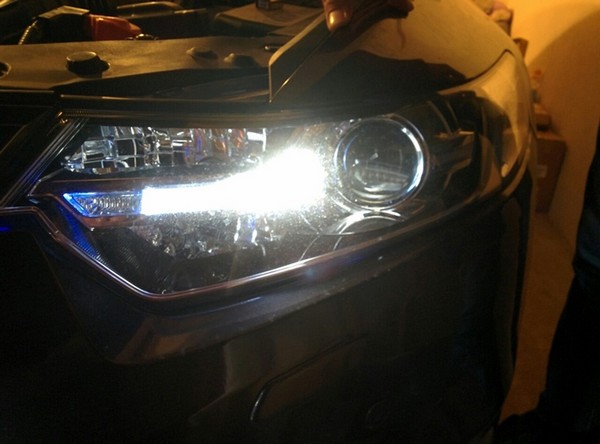

Все работает и светит достаточно ярко

35:1587


36:2092

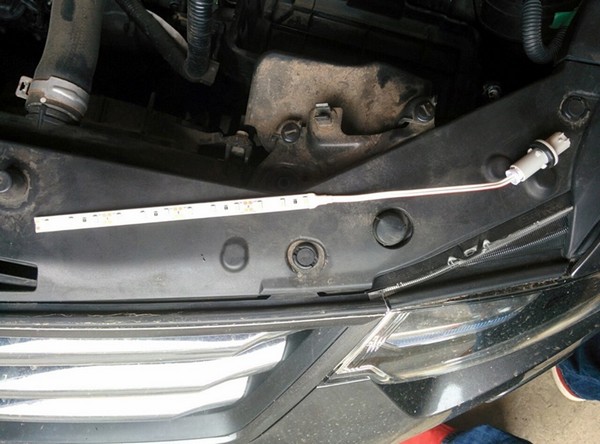

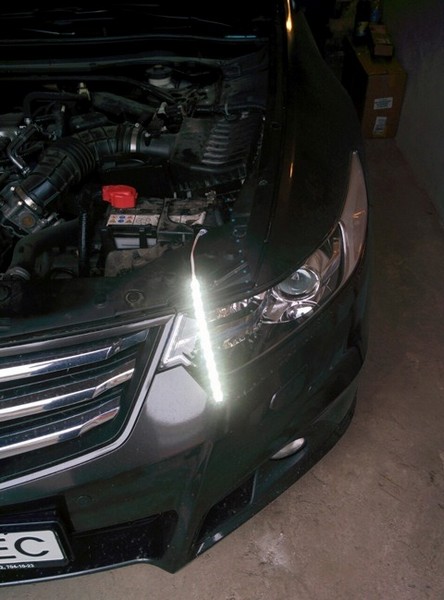

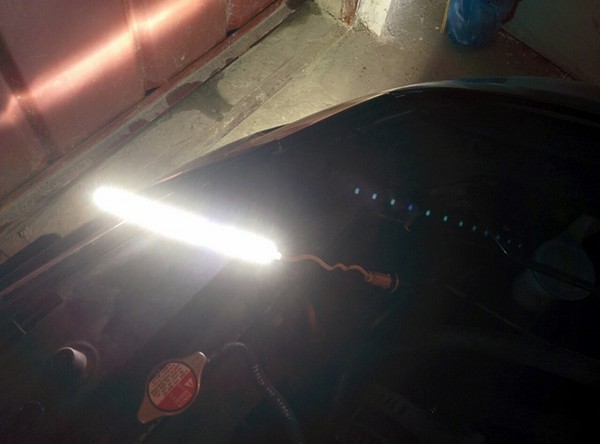

Остается только пропихнуть ленту в габаритный канал. И тут нам как раз пригодится та самая перегородка в конце канала пройдя через которую, лента плотно зафиксируется в канале и никуда уже не денется. Так же стоит отметить, что эти ленты бывают разного цвета свечения (белая, красная, синяя, желтая, зеленая) и каждый может выбрать на свой вкус. Мне нравится именно белый цвет свечения, плюс он будет гармонично смотреться вместе с головным светом и боковой подсветкой поворотов. Итак, ленту протолкнули в канале и вот результат:

36:965


37:1470


38:1975

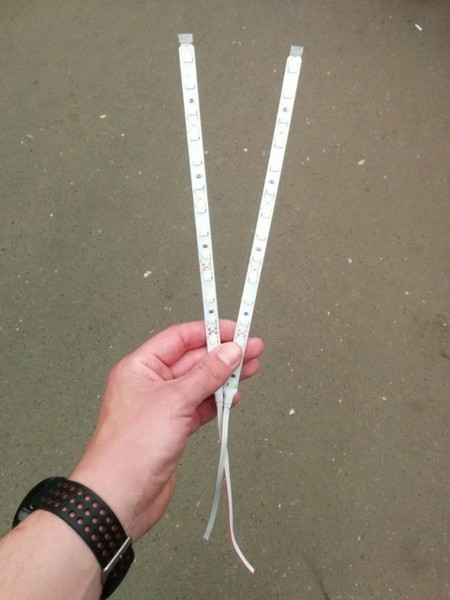

Для сравнения посмотрим теперь, как выглядит лента и обычный диодный габарит

38:2120




39:504

Думаю, заметно, где что стоит

39:560

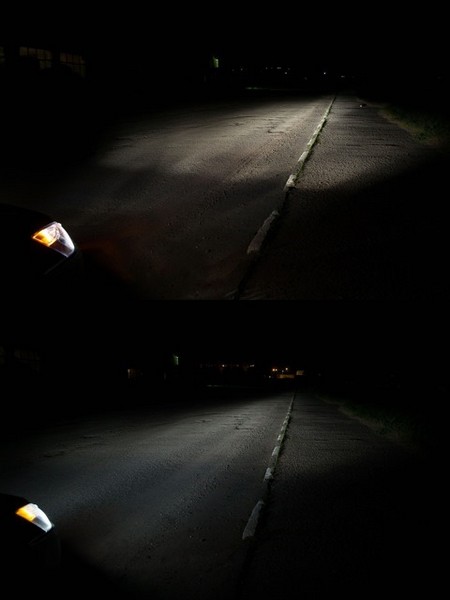

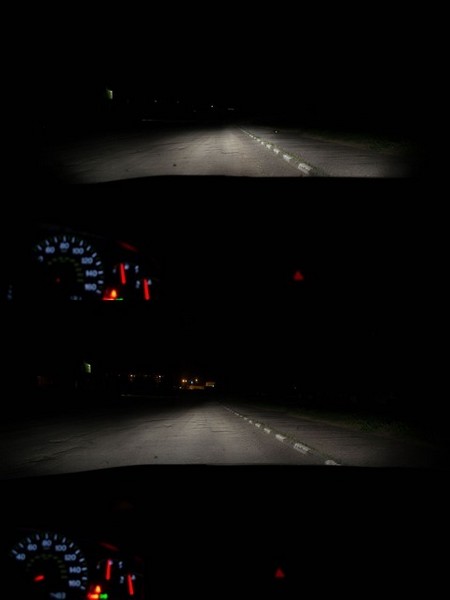

Если подъехать к стенке и сравнить качество освещения обычного диода и ленты — разница видна на лицо

39:749


40:1254

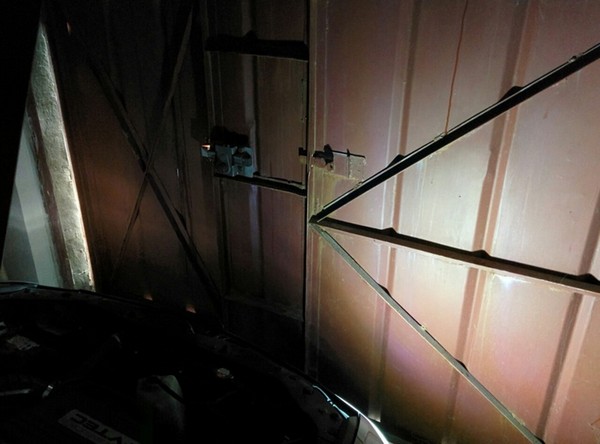

Думаю, видно, что левая часть ворот практически не освещена, а правая — достаточно светлая. Далее проделываем ту же операцию со второй фарой и вот результат:

40:1544


41:2049




42:504


43:1009

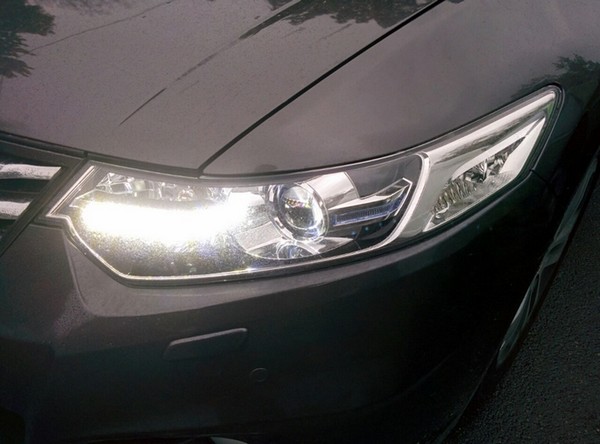

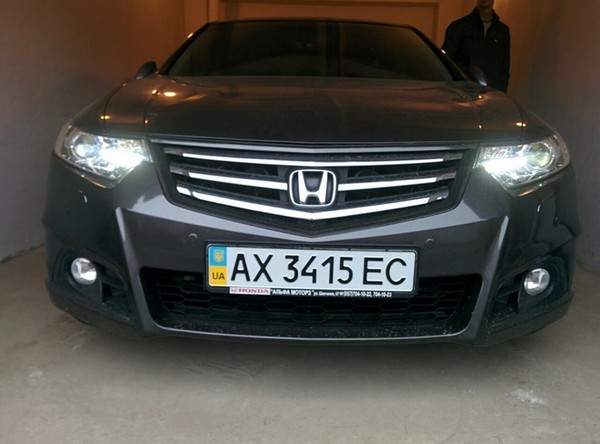

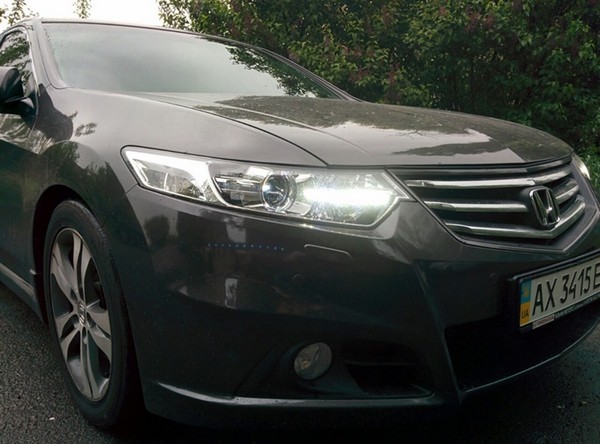

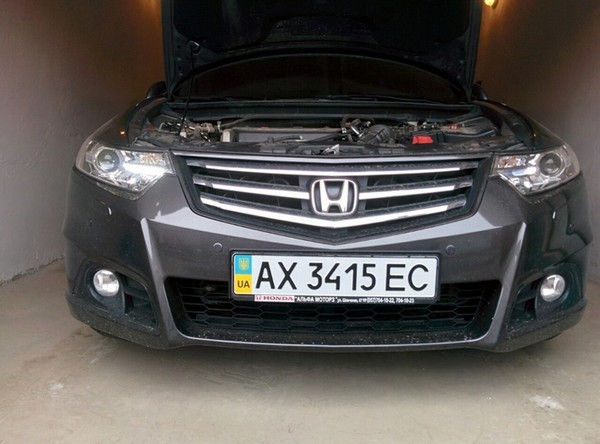

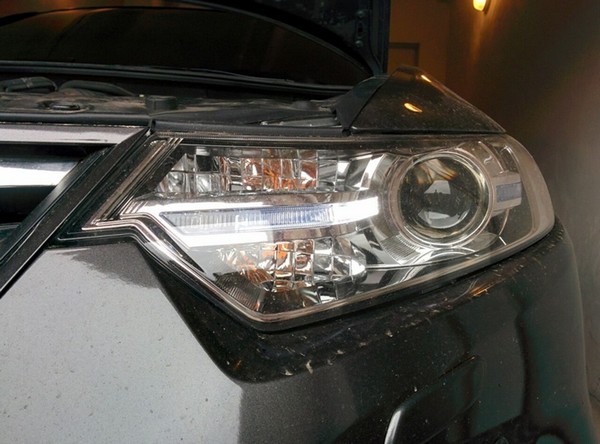

Общий вид

43:1030

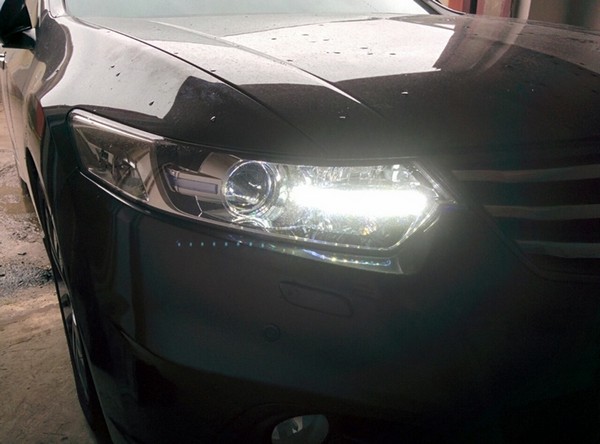

А теперь выедем полностью на свет и убедимся, что на свету их будет лучше видно, чем обычные диоды в габаритах

43:1233


44:1738


45:2243




46:504


47:1009

Также хочу отметить, что диодные ленты нужно брать только открытые, но никак не те, которые полностью залиты силиконом, иначе лента не пролезет сквозь перегородку в конце канала. Ну что ж, теперь в передних фарах все стоит и горит именно так, как я и хотел. Да, конечно можно распаять фары и навертеть там много чего интересного с лентами и так далее, но распаивать фары я опасаюсь, т.к. если сделать что-то не так — они могут потом начать запотевать изнутри, а я такого не люблю. То есть я считаю, что это должны делать очень опытные люди, которые делали это уже не раз, а у нас в городе я таких не знаю. Да и в общем-то меня целиком и полностью устраивает такой вариант ходовых огней, а учитывая то, что не надо делать никаких серьезных вмешательств в фару, он для меня стает идеальным

47:2426



5. Замена фар в Honda Accord 7

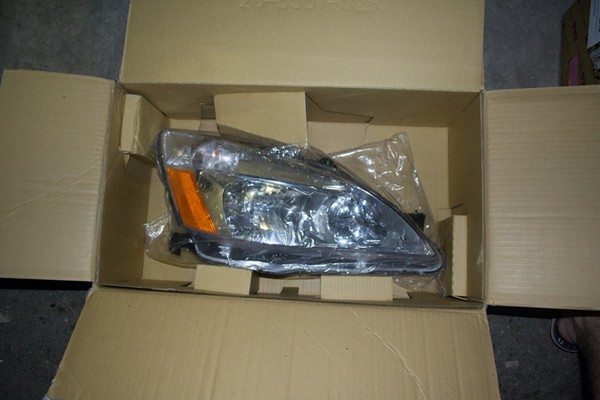

Идея поменять фары назревала уже давно, финальным толчком к замене послужило то, что фара с водительской стороны стала очень часто потеть. Сначала сырость стала появляться только в области дальнего, а позже начала заполонять всю фару, естественно освещение дорогие в последнем случае значительно падало.

47:607

И вот, решив проверить стоимость оригинальных фар, вбив их каталожный номер на сайте Автодока получаю в ответ нереальные 13-15 тысяч рублей за фару… листаю страницу ниже и вижу заменитель от производителя TYC.

47:990

Стоимость одной такой фары 3400 рублей, сначала отношения к ним было скептическое, мол "Китай, завтра же пожелтеет, не светит наверно…" но решил, все-таки, поискать про них какую-нибудь информацию. Если про Depo я хоть где-то слышал, то TYC я видел впервые.
Но погуглив оказалось, что не все так страшно, многие утверждали, что фары не хуже, а даже лучше Депошных и сами по себе достойного качества. После этого принимаю окончательное решение и оплачиваю заказ.

47:1816

Через 4 дня фара уже у меня… но по второй фаре отказ. Расстроившись, но не теряя надежды я мониторил различные сайты на предмет второй фары около двух недель. В итоге фара появилась на Автодоке, перезаказываю и вот она у меня.

47:2228



Замена фар в Honda Accord 7

48:504


49:1009

Через несколько дней приступаю к установке, поменять фары не тяжело, никакого спец инструмента и навыков не требуется.

49:1230

Начнем:

49:1247

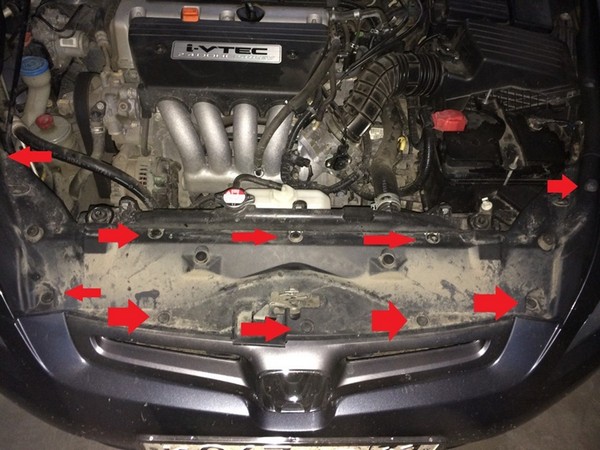

Для начала снимаем пластиковую обшивку под капотом, она держится на клипсах:

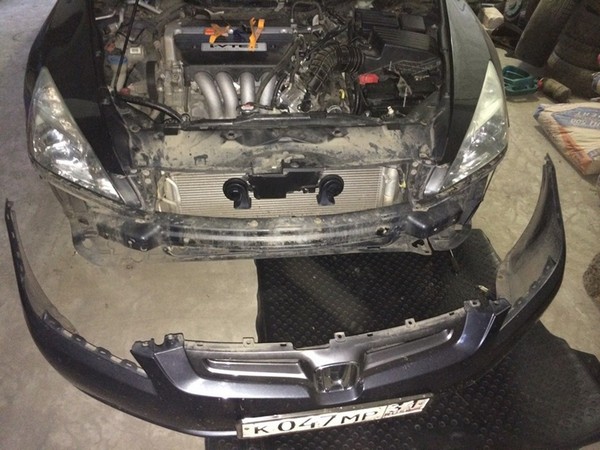

49:1391


50:1896

Далее откручиваем по саморезу слева и справа крепления бампера к крылу в колесной арке:

50:2060




51:504

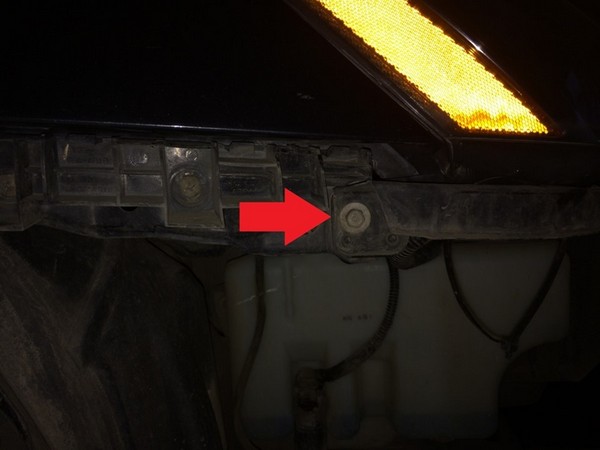

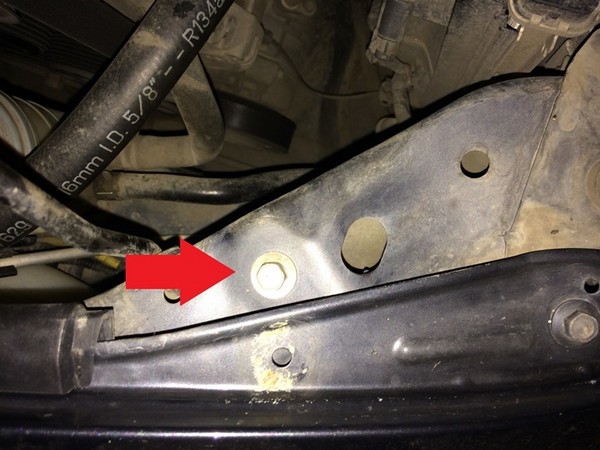

Снизу бампера еще 4 клипы и по 2 болта на сторону, клипсы расположены по центру, а болты по бокам ближе к аркам, открутить и снять все это можно и без ямы и домкрата.

51:802

После этого сдергиваем бампер по бокам с креплений под фарами, тянуть удобнее всего бампер из колесной арки.

51:1004

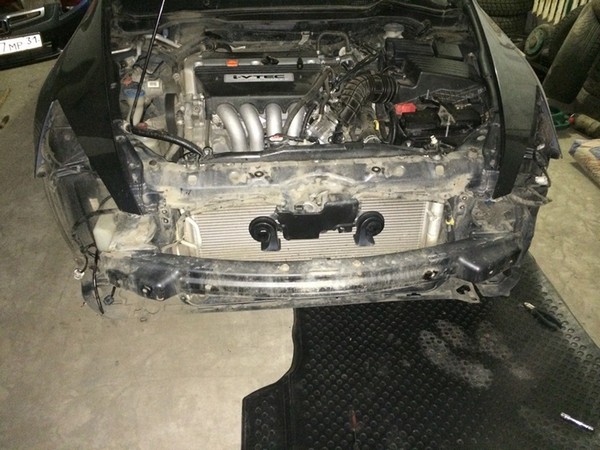

После этих действий бампер должен висеть только на металлических клипсах под капотом:

51:1166


52:1671

Приподнимаем их отверткой, придерживаем бампер и он полностью снят:

52:1799


53:2304

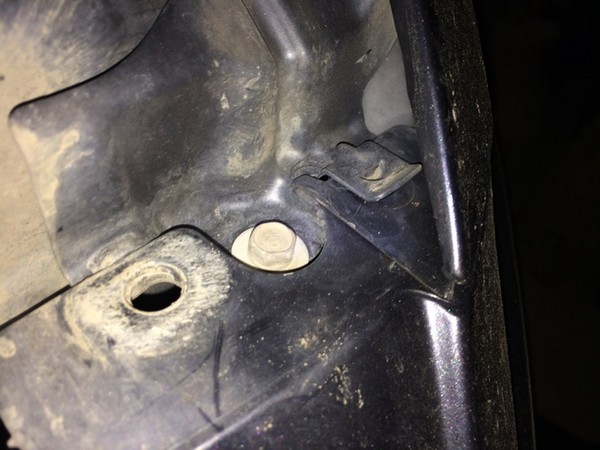

Теперь приступаем к снятию самих фар, необходимо открутить 5 болтов:

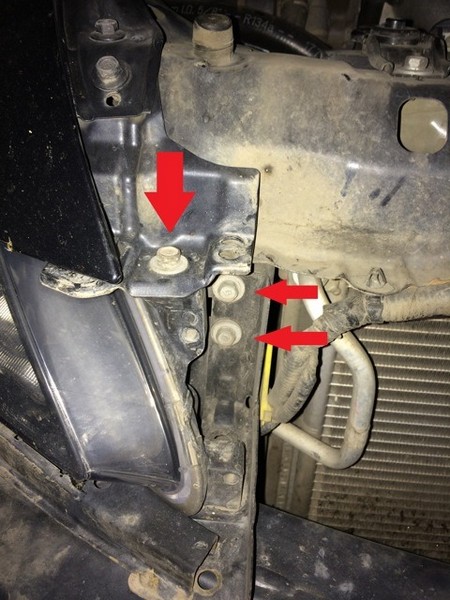

53:127


54:632

Со стороны радиатора 3

54:676


55:1181

Сбоку 1

55:1197


56:1702

Из капота 1

56:1725

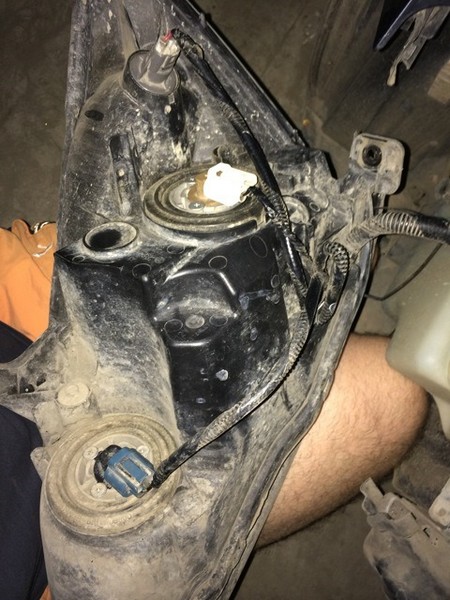

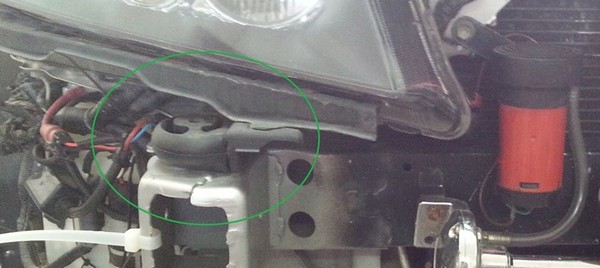

То же самое с другой стороны. Откручивая последний болт придерживаем фару, у меня она сама не выпадала, но на всякий случай…
Берем фару в руки и отключаем проводку от лампочек и вытаскиваем клипсу-хомут крепления проводки.

56:2136




57:504

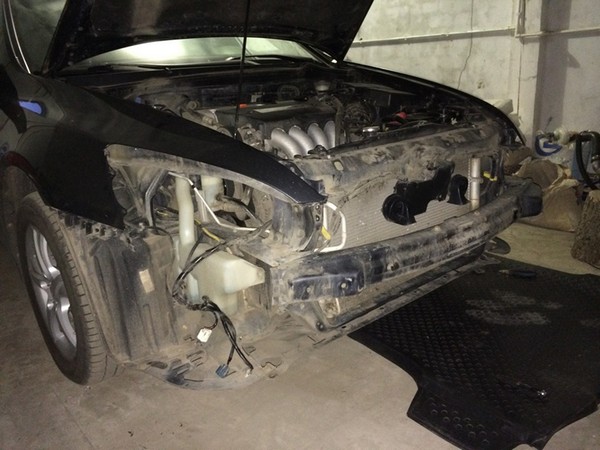

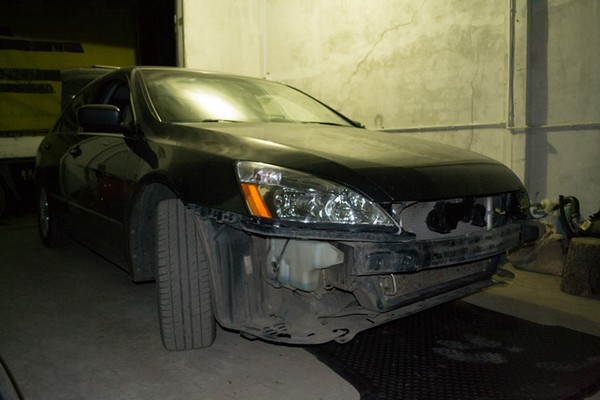

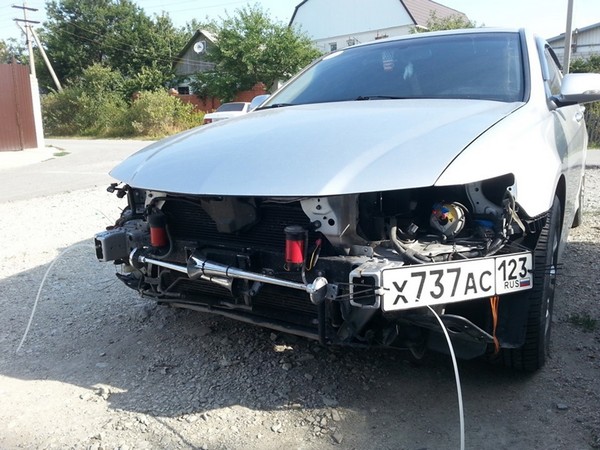

Все, фары сняты и мы имеем безглазую мордашку:

57:591


58:1096


59:1601

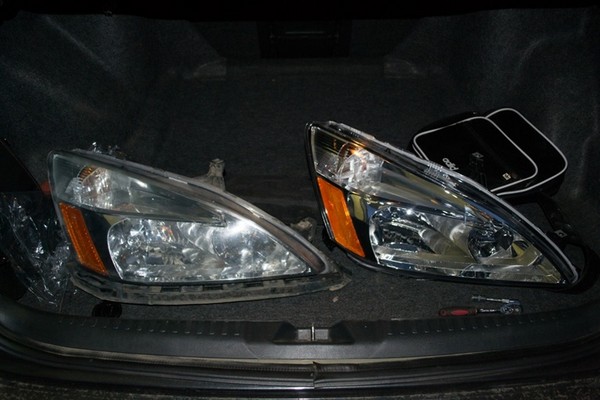

Ради интереса решил сравнить новую и старую фару:

59:1695


60:2200



Разница на лицо

60:31

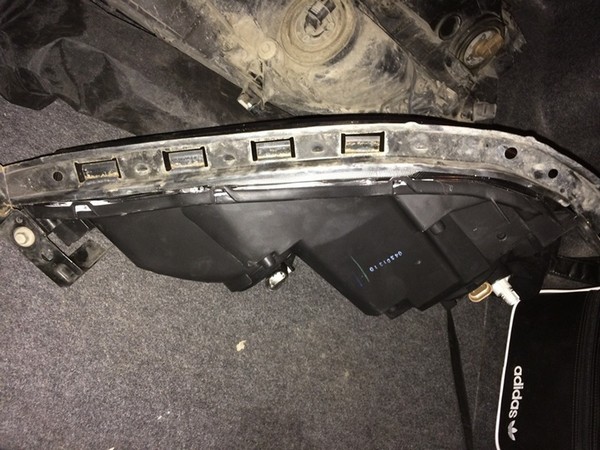

После снятия фар необходимо переставить на новые фары со старых крепление бампера, оно держится на одном болте и направляющих:

60:267


61:772

Заодно можно подогнуть крепление бампера для того чтобы убрать зазор под фарой:

61:922


62:1427

Ну вот и все, ставим все в обратном порядке, не забываем поставить на место лампы и проводку.

62:1598


63:2103



С новыми фарками

63:33


64:538

В итоге можно сказать что качество фар неплохое, зазоры между фарой и кузовом остались такие же как и с оригинальными фарами. Ближний, дальний свет точно не стал хуже, а скорее всего даже лучше, сравнить можно ниже:

64:931


65:1436

Сверху TYC, снизу оригинал 10-и летней выдержки

65:1521


66:2026



Сверху TYC, снизу оригинал 10-и летней выдержки

66:84

Единственный минус — на правой фаре почему то отсутствует галочка, вернее она есть, но развернута в другую сторону и еле видна:

66:320


67:825

Я остался доволен покупкой, самое для меня главное — улучшился внешний вид.

67:967

https://www.drive2.ru/l/3991938/

67:1003

https://www.drive2.ru/l/3526307/, https://www.drive2.ru/l/7409334/, https://www.drive2.ru/l/4579306/, https://www.drive2.ru/l/6579326/

67:1141
