Что такое КАН-шина и для чего она в Ладе Приора

Современный автомобиль, к сожалению, или к счастью — решать Вам, уже не тот ящик на колесах, с полутора десятками проводов, в котором мог разобраться мало-мальски грамотный человек, и даже починить, если что-то сломалось…

Современный автомобиль — это уже компьютер на колесах, хотите ли Вы этого или нет… И даже если Вы и не подозреваете об этом, то только по причине того, что занимаются ремонтом Вашего автомобиля профессионалы. Именно они и должны выполнять все работы на Вашем авто. Соответственно и установку дополнительного оборудования лучше доверить специалистам.

Часто при обсуждении вопросов дополнительной охраны автомобиля приходится "читать лекции" клиентам, объясняя, иногда очень долго, почему на их автомобиль сигнализация должна ставиться не 1 час, а как минимум 10 часов, а иногда и полтора — два дня. И часто в этих разговорах приходится упоминать такое словосочетание как "Кан шина", что частенько вводит в ступор клиентов.

Так что же это такое — КАН ШИНА?

И для чего она в автомобиле?

Сначала ответ на вопрос — для чего? Как сэкономить медь?
Подсчитано, что за последние пять лет число опций в автомобиле, являющихся в большинстве своем потребителями электрической энергии, увеличилось вдвое. И произошло это вовсе не по прихоти автопроизводителей, а благодаря растущим потребностям покупателей в комфорте и законодательным требованиям к безопасности и охране окружающей среды

Все бы ничего, но возможности электрооборудования не безграничны. И если раньше конструкторы решали вопросы, в основном связанные с увеличением надежности, то сейчас приходится думать над созданием принципиально новых схем, которые либо изменят традиционную "архитектуру" электрики, либо позволят ей приспособиться к поступи научно-технического прогресса.

Шины не для колес:
Использующаяся до сих пор однопроводная схема подразумевает, что отрицательные выводы всех потребителей электроэнергии соединяются с "массой" — кузовом и другими металлическими частями автомобиля, которые выступают в роли второго, минусового провода. Однако, когда общая длина реальных проводов, подключенных от потребителей к плюсу генератора, достигла полукилометра, а их вес приблизился к центнеру, выяснилось, что однопроводная схема не столь уж и хороша, какой казалось прежде.

Поэтому появилась мультиплексная проводка, а с ней — шина CAN (от Controller Area Network), которую при традиционном сохранении минуса на "массе" применяют вместо "растолстевших" жгутов старой схемы на современных моделях машин, насыщенных электроприводами и электронными блоками.

Далее, неплохая статья, объясняющая принципы конфигурирования и управления всеми устройствами в современном автомобиле:

Бортовая электроника современного автомобиля в своем составе имеет большое количество исполнительных и управляющих устройств. К ним относятся всевозможные датчики, контроллеры и т.д.
Для обмена информацией между ними требовалась надежная коммуникационная сеть.
В середине 80-х годов прошлого столетия компанией BOSCH была предложена новая концепция сетевого интерфейса CAN (Controller Area Network).

CAN-шина обеспечивает подключение любых устройств, которые могут одновременно принимать и передавать цифровую информацию (дуплексная система). Собственно, шины представляет собой витую пару. Данная реализация шина позволила снизить влияние внешних электромагнитных полей, возникающих при работе двигателя и других систем автомобиля. По такой шине обеспечивается достаточно высокая скорость передачи данных.

Как правило, провода CAN-шины оранжевого цвета, иногда они отличаются различными цветными полосами (CAN-High — черная, CAN-Low — оранжево-коричневая).
Благодаря применению данной системы из состава электрической схемы автомобиля высвободилось определенное количество проводников, которые обеспечивали связь, например, по протоколу KWP 2000 между контроллером системы управления двигателем и штатной сигнализацией, диагностическим оборудованием и т.д.

Скорость передачи данных по CAN-шине может достигать до 1 Мбит/с, при этом скорость передачи информации между блоками управления (двигатель — трансмиссия, ABS — система безопасности) составляет 500 кбит/с (быстрый канал), а скорость передачи информации системы "Комфорт" (блок управления подушками безопасности, блоками управления в дверях автомобиля и т.д.), информационно-командной системы составляет 100 кбит/с (медленный канал).

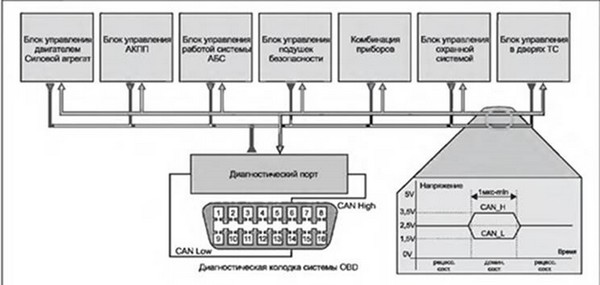

На рис. 1 показана топология и форма сигналов CAN-шины легкового автомобиля.
При передаче информации какого-либо из блоков управления сигналы усиливаются приемо-передатчиком (трансивером) до необходимого уровня.

Рис. 1. Топология и формы сигналов CAN-шины

Каждый подключенный к CAN-шине блок имеет определенное входное сопротивление, в результате образуется общая нагрузка шины CAN. Общее сопротивление нагрузки зависит от числа подключенных к шине электронных блоков управления и исполнительных механизмов. Так, например, сопротивление блоков управления, подключенных к CAN-шине силового агрегата, в среднем составляет 68 Ом, а системы "Комфорт" и информационно-командной системы — от 2,0 до 3,5 кОм.
Следует учесть, что при выключении питания происходит отключение нагрузочных сопротивлений модулей, подключенных к CAN-шине.

Рис. 2. Фрагмент CAN-шины с распределением нагрузки в проводах: CAN High CAN Low

Системы и блоки управления автомобиля имеют не только различные нагрузочные сопротивления, но и скорости передачи данных, все это может препятствовать обработке разнотипных сигналов.
Для решения данной технической проблемы используется преобразователь для связи между шинами.
Такой преобразователь принято называть межсетевым интерфейсом, это устройство в автомобиле чаще всего встроено в конструкцию блока управления, комбинацию приборов, а также может быть выполнено в виде отдельного блока.

Также интерфейс используется для ввода и вывода диагностической информации, запрос которой реализуется по проводу "К", подключенному к интерфейсу или к специальному диагностическому кабелю CAN-шины.

В данном случае большим плюсом в проведении диагностических работ является наличие единого унифицированного диагностического разъема (колодка OBD).

Рис. 3. Блок-схема межсетевого интерфейса

Следует учесть, что на некоторых марках автомобилей, например, на Volkswagen Golf V, CAN-шины системы "Комфорт" и информационно-командная система не соединены межсетевым интерфейсом.

В таблице представлены электронные блоки и элементы, относящиеся к CAN-шинам силового агрегата, системы "Комфорт" и информационно-командной системы. Приведенные в таблице элементы и блоки по своему составу могут отличаться в зависимости от марки автомобиля.
Диагностика неисправностей CAN-шины производится с помощью специализированной диагностической аппаратуры (анализаторы CAN-шины) осциллографа (в том числе, со встроенным анализатором шины CHN) и цифрового мультиметра.

Как правило работы по проверке работы CAN-шины начинают с измерения сопротивления между проводами шины. Необходимо иметь в виду, что CAN-шины системы "Комфорт" и информационно-командной системы, в отличие от шины силового агрегата, постоянно находятся под напряжением, поэтому для их проверки следует отключить одну из клемм аккумуляторной батареи.
Основные неисправности CAN-шины в основном связаны с замыканием/обрывом линий (или нагрузочных резисторов на них), снижением уровня сигналов на шине, нарушениями в логике ее работы. В последнем случае поиск дефекта может обеспечить только анализатор CAN-шины.

CAN-шины современного автомобиля

В скобках помечено какие из блоков управления, общающихся по шине данных, присутствуют в автомобиле ВАЗ 2170 (ПРИОРА)

Единственное, что у наших автомобилей управление все-таки пока реализовано по однопроводной схеме (Шина LIN), но общее представление о том, что такое современный автомобиль производства АВТОВАЗ из таблицы получить можно…

CAN шина силового агрегата
Электронный блок управления двигателя (Присутствует в автомобиле Приора)
Электронный блок управления КПП
Блок управления подушками безопасности (Присутствует в автомобиле Приора)
Электронный блок управления АБС (Присутствует в автомобиле Приора)
Блок управления электроусилителя руля (Присутствует в автомобиле Приора)
Блок управления ТНВД
Блок управления системой отопления (Присутствует в автомобиле Приора)
Блок управления штатной сигнализацией (Присутствует в автомобиле Приора)
Центральный монтажный блок
Электронный замок зажигания
Датчик угла поворота рулевого колеса
CAN-шина системы "Комфорт"
Комбинация приборов (присутствует в автомобиле Приора)
Электронные блоки дверей (присутствует в автомобиле Приора)
Электронный блок контроля парковочной системы
Блок управления системы "Комфорт" (присутствует в автомобиле Приора как блок электропакета)
Блок управления стеклоочистителями
Контроль давления в шинах
CAN-шина информационно-командной системы
Комбинация приборов (присутствует в автомобиле Приора)
Система звуковоспроизведения
Информационная система
Навигационная система

https://www.drive2.ru/l/3292787/

следующая статья:

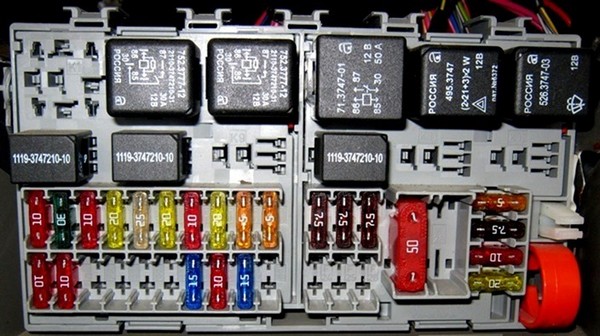

Подключение дополнительного оборудования через блок предохранителей DELPHI в Ладу Приора
