Ремонт и установка КПП “Полонез” ВАЗ 2107

Содержание статьи:

0:37
  1. Подшипники КПП
  2. Сборка КПП
  3. Установка КПП

Подшипники КПП

Когда-то у меня была предыдущая жигули и на нее покупал пяти-ступенчатую КПП фиат Полонез. Удачная коробка попалась лишь после третьего обмена. Сейчас у меня опять появилась жигули, у которой гудел мост и КПП, решил заняться и тем, и тем, решил делать коробку полонезовскую, вместо родной. Полонезовская КПП ценится из-за трех конструктивных особенностей: передаточные числа отличные от ВАЗа; надежность узлов (применимость роликовых подшипников и т.д.); улучшенная смазка и охлаждение валов нежели в КПП ВАЗа. Но она так же имеет и свои недостатки: авто уже не выпускается и живых коробок мало, в связи с чем и комплектующих тоже мало, пробеги на б/у Полонез КПП большие, вероятность нарваться на "трупа" высока; дороговизна комплектующих в оригинальных размерах и оригинальных производителей.

0:1616

Ремонт и установка КПП “Полонез” ВАЗ 2107

1:2121

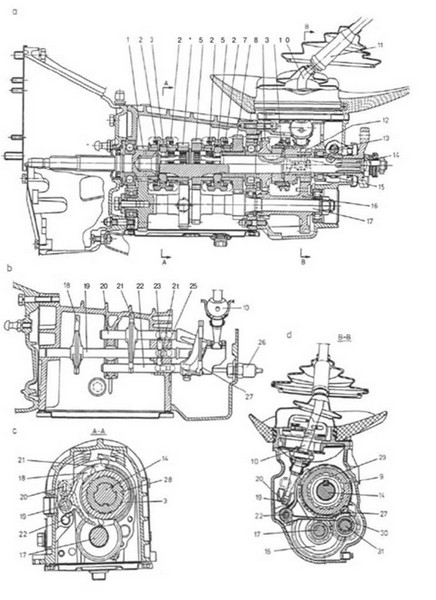

Схема пятиступки Полонез

1:49

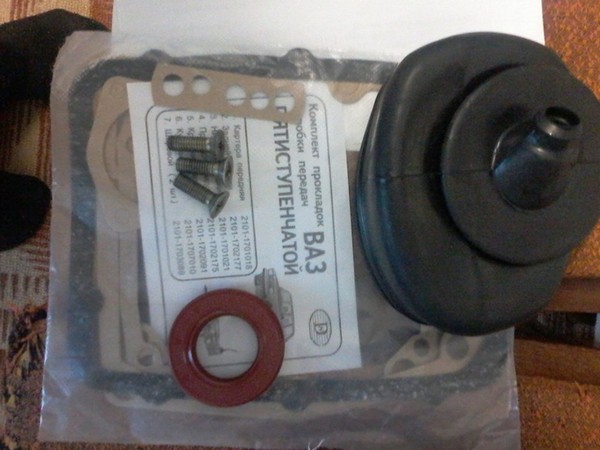

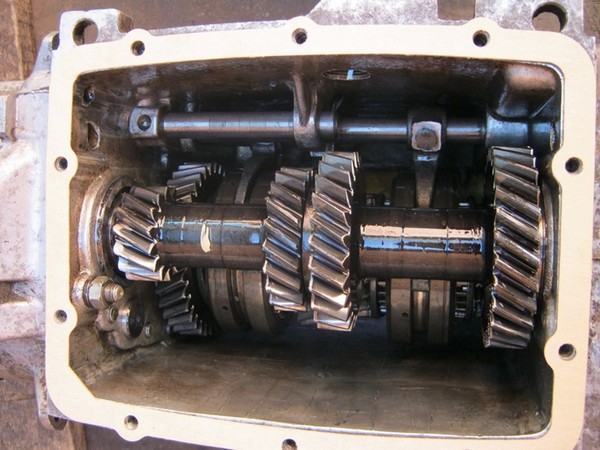

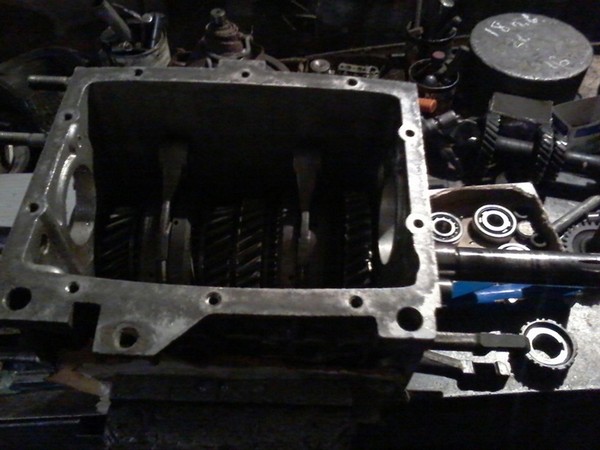

Вскрытие показало наличие трещины в картере между посадочными местами подшипников вторичного и промежуточного вала, пробег у КПП был солидным и подшипники уже менялись, скорее всего при замене и треснул картер. Так же необходимо было менять все подшипники, кроме подшипника пятой передачи. Радиальных и осевых люфтов на валах не наблюдалось, синхроны так же были в нормальном состоянии, износ на шлицах все же присутствовал, в виду значительно пробега КПП, было принято решение, что бы не было задир на шлицах и не гудела из-за этого КПП, их отполировать. Прикупил прокладки с ВАЗовской пятиступки, подходят все, кроме прокладки кулисы, пыльник, сальник и б/у картер КПП с разборки.

1:1296

Ремонт и установка КПП “Полонез” ВАЗ 2107

2:1801

Покупки

2:1819

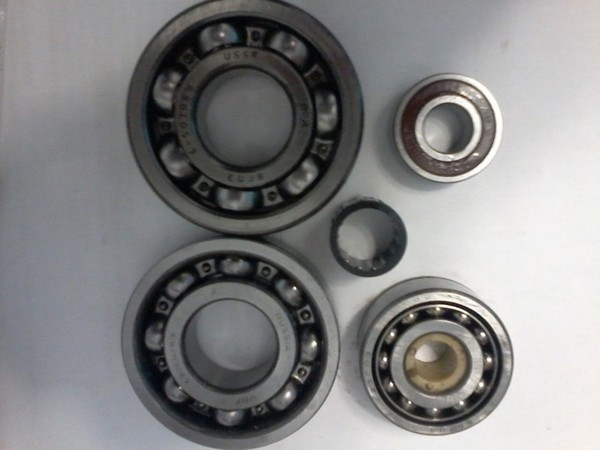

В коробку полонеза подходят подшипники с жигулевской коробки:

2:1937

Ремонт и установка КПП “Полонез” ВАЗ 2107

3:2442



Подшипники КПП ВАЗ

3:37

Ремонт и установка КПП “Полонез” ВАЗ 2107

4:542

Подшипник средний пром.вала ВАЗ 92705

4:610

кроме заднего подшипника вторичного вала (272) и пятой передачи (273).

4:734

Ремонт и установка КПП “Полонез” ВАЗ 2107

5:1239

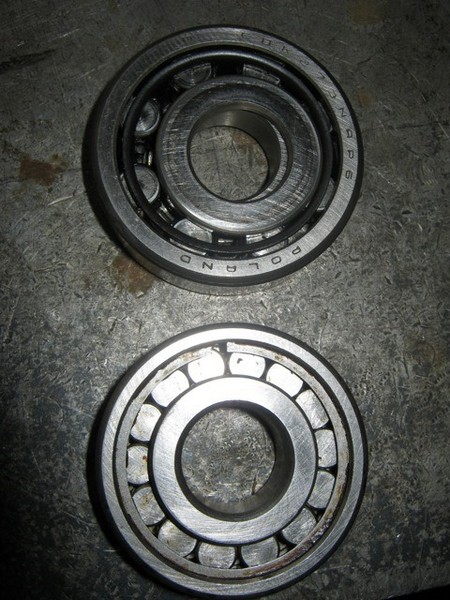

272 подшипник

5:1265

Ремонт и установка КПП “Полонез” ВАЗ 2107

6:1770

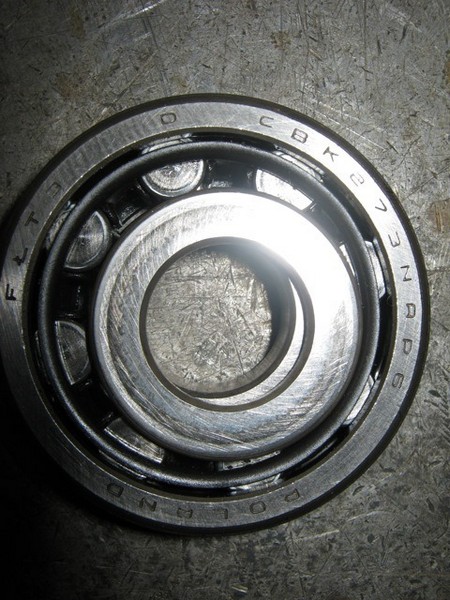

273 подшипник

6:1796

Размеры 272-го подшипника 52х25х18 с внутренним кольцом высота 21 мм

6:1915

Ремонт и установка КПП “Полонез” ВАЗ 2107

7:2420

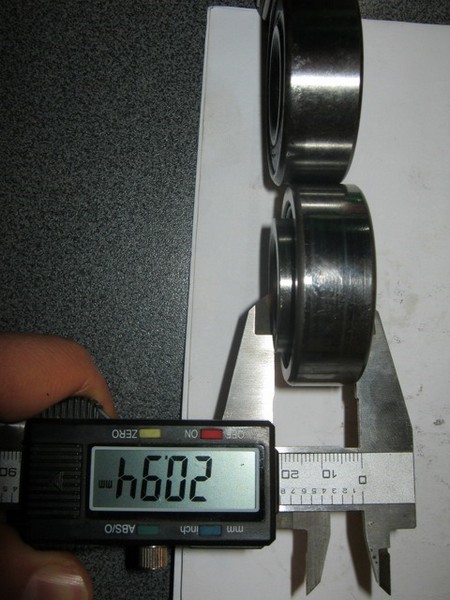

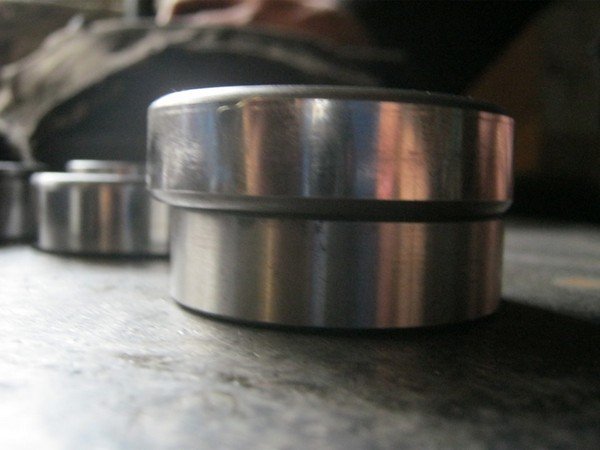

Высота 272 подшипника

7:40

Размеры 273-го подшипника 56х20х15 мм.

7:105

На просторах инета люди решают проблему дорогих оригинальных роликовых подшипников заменой на наши более дешевые. 272 = 92505 (2205/2505 и модификации) либо 42205 плюс шайба-кольцо до 21 мм; 273 = 304 плюс выточка переходного кольца с 56 мм на 52 мм для наружной обоймы.

7:564

Ремонт и установка КПП “Полонез” ВАЗ 2107

8:1069

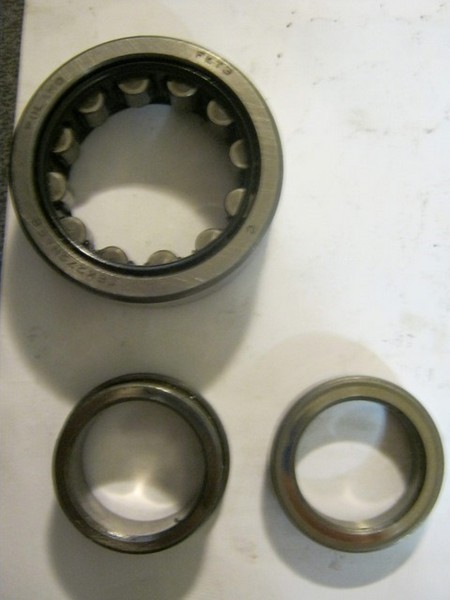

272 подшипник

8:1095

Ремонт и установка КПП “Полонез” ВАЗ 2107

9:1600

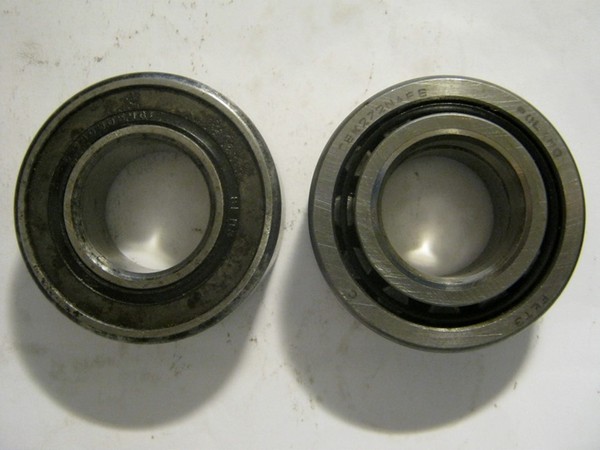

273 подшипник и 304

9:1633

Ремонт и установка КПП “Полонез” ВАЗ 2107

10:2138



273 подшипник и 304

10:32

Но на просторах инета так никто и не озвучил как подобная переделка будет ходить и насколько долго. Так как возникают проблемы, вместо оригинальных подшипников имеются наши аналоги: либо шариковые, которые не рассчитаны для подобных нагрузок; либо роликовые, но другого типа, с фиксированным внутренним кольцом, сферического типа и т.д., в следствии чего он может вести себя в условиях нагрузки по-другому. В моем случае 273-й подшипник был живой, и я его вернул на место, пришлось менять лишь 272-й, заменил его на A&S Fersa Bearings 52х25х20,6 мм плюс сточил с оригинального кольца лишний размер, что бы высота получилась 21 мм.

10:1152

Ремонт и установка КПП “Полонез” ВАЗ 2107

11:1657

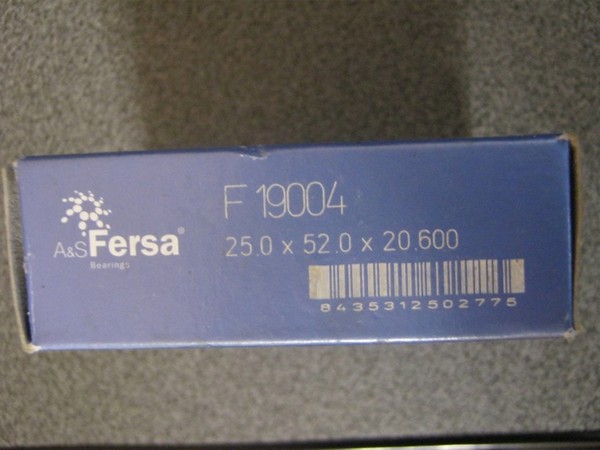

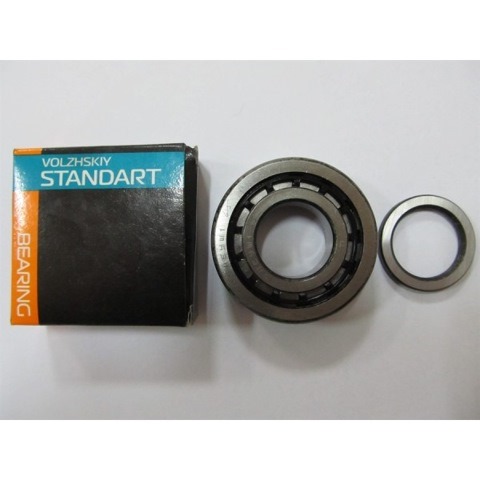

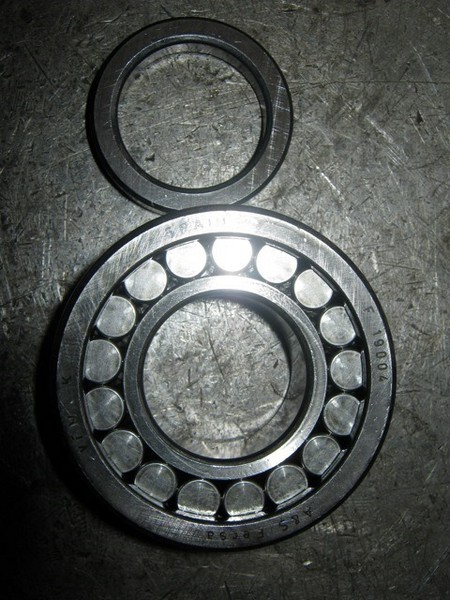

A&S Fersa Bearings

11:1683

Ремонт и установка КПП “Полонез” ВАЗ 2107

12:2188



A&S Fersa Bearings

12:25

Если кому-то будет необходимо, каталожные номера подшипников:
— Первичный вал
передняя опора — 2101-1701031 либо 6-180502
задняя опора — 2101-1701033 либо 6-50706
— Вторичный вал
средняя опора — 2101-1701190 либо 6-50306
игольчатый вторичного вала – 2101-1701108-01 либо 464904
задняя опора — A&S Fersa Bearings F19004
Бытует мнение что используются еще: 92505 либо 42205 роликовый (кольцо взять с оригинального подшипника)
— Промежуточный вал
передний пром.вала — 2101-1701068 либо 6-156704
средний пром.вала — 2107-1701073 либо 6-92705
5-я передача — SKF 617409

12:935

Все было вымыто, отполировано, подогнано по размерам, приступаю к сборке.
По цене ремонта выходит почти та же цена, что и взять другую коробку:
подшипники вышли все кроме 5-й передачи — 730 грн;
б/у картер КПП — 150 грн;
прокладки, пыльник — 130 грн;
токарные работы — 200 грн;
разница заключается в том, что все делал сам и знаю, что там стоит, каков износ, наличие люфтов и т.д., а другая КПП — "кот в мешке", как обычно.

12:1684

Сборка

Доброго времени суток. После подбора и покупки новых подшипников, приступил к фазе сборки. В предыдущей части я упоминал о различиях между КПП ВАЗ и Полонез, что, по сути, они сводятся к разнице в задней крышке и валах.

12:2103



Ремонт и установка КПП “Полонез” ВАЗ 2107

13:504

Задняя крышка КПП Полонез

13:555

Ремонт и установка КПП “Полонез” ВАЗ 2107

14:1060

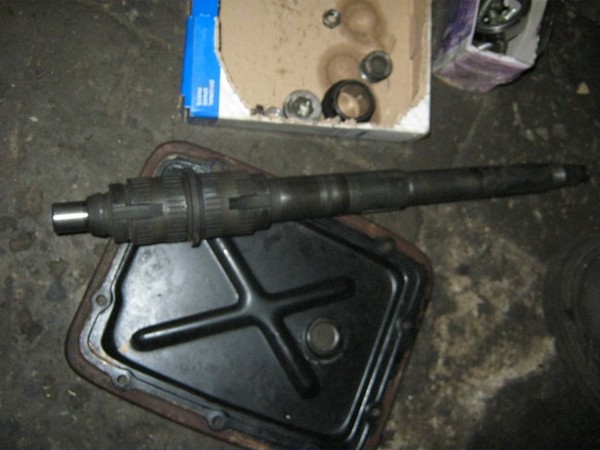

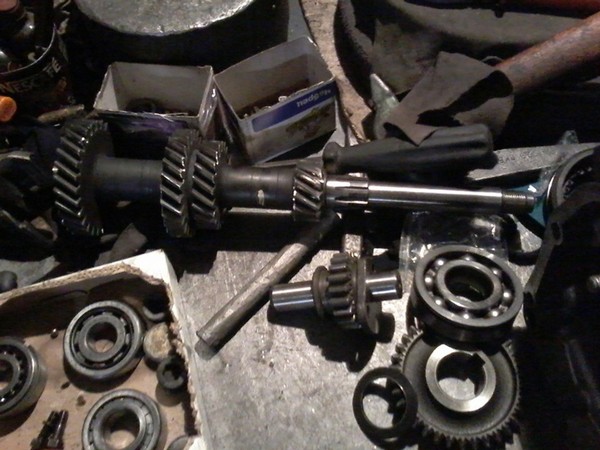

Вторичный вал КПП Полонез

14:1111

Так же рассказывал ранее, что у меня была трещина в картере КПП между посадочными местами подшипников, пришлось менять картер.

14:1346

Ремонт и установка КПП “Полонез” ВАЗ 2107

15:1851

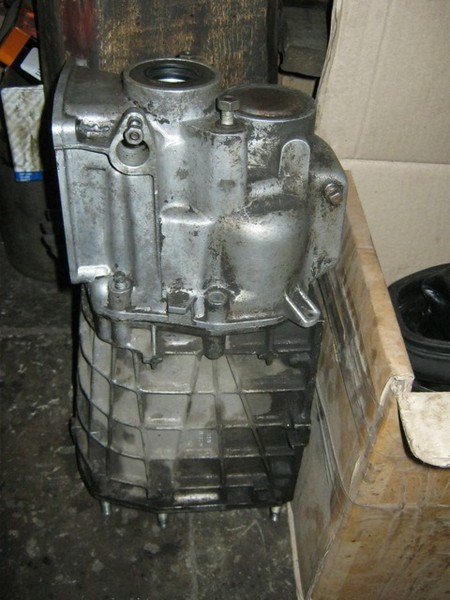

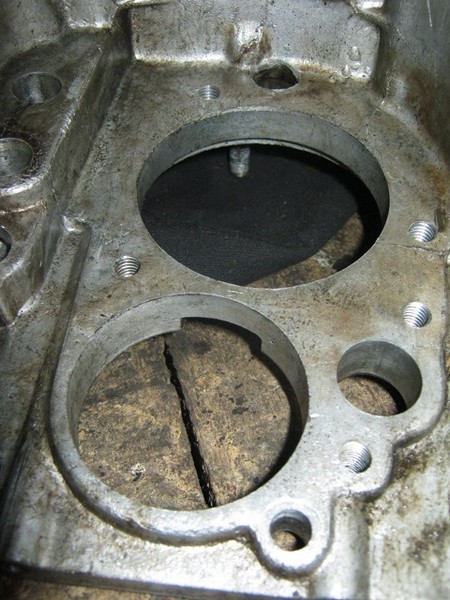

Трещина в картере

15:1887

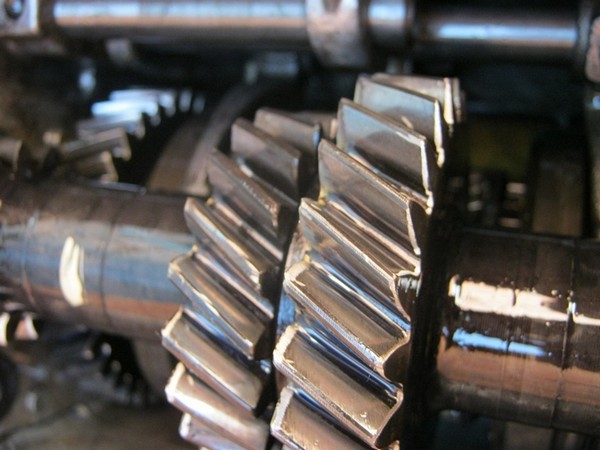

Что бы КПП не сильно шумела пришлось убирать задиры со всех шлицов, т.е. полировать шлицы.

15:2053



Ремонт и установка КПП “Полонез” ВАЗ 2107

16:504

Полированные шлицы

16:543

Ремонт и установка КПП “Полонез” ВАЗ 2107

17:1048

Полированные шлицы

17:1087

Ремонт и установка КПП “Полонез” ВАЗ 2107

18:1592

Полированные шлицы

18:1631

Так как картер алюминиевый и брался б/у, то посадочные места подшипников были уже не лучшими, пришлось накернить, чтобы не «гуляли».

18:1875

Ремонт и установка КПП “Полонез” ВАЗ 2107

19:2380

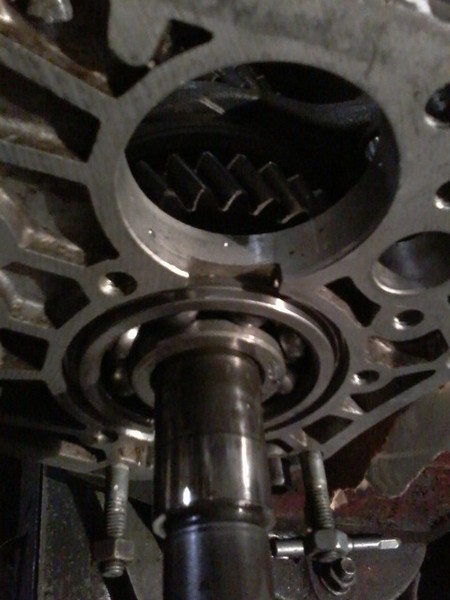

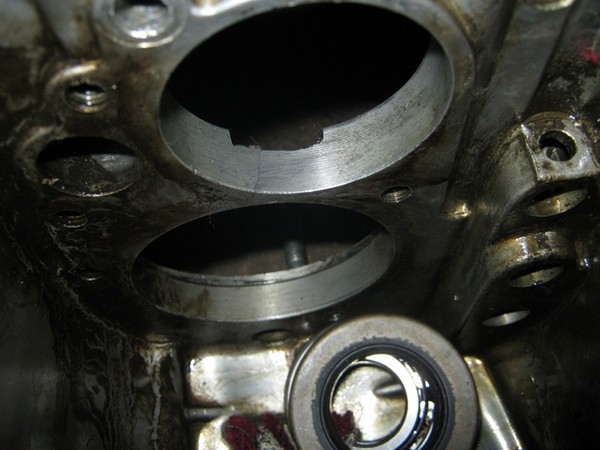

Посадочные места

19:34

Ремонт и установка КПП “Полонез” ВАЗ 2107

20:539

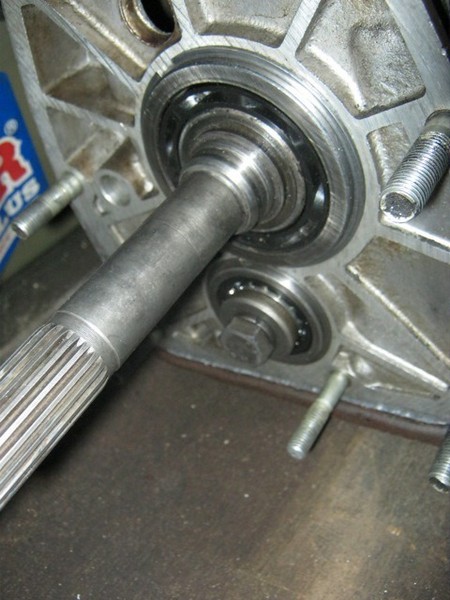

Посадочные месте уже в сборе

20:595

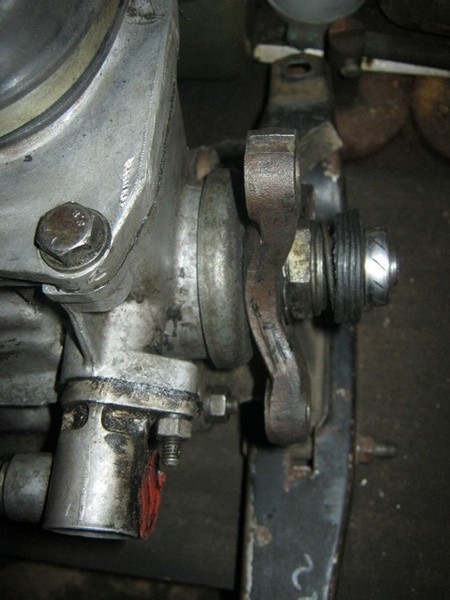

После сборки столкнулся с проблемой люфта заднего фланца КПП, с помощью сварки и напильника проблема была устранена.

20:813

Ремонт и установка КПП “Полонез” ВАЗ 2107

21:1318

Задний фланец КПП

21:1354

Собирал КПП по книжкам ВАЗа и Полонеза, но книга была на польском языке, и я почти ничего не понимал. Так что сборка была по книге ВАЗа, таким образом собрал первые четыре передачи, оставшиеся собирал, проверяя как работает и сверяясь с другой книгой. Результатом доволен, когда будет время буду ставить на машину. По типу и количеству масла в КПП, четко указано в руководстве по ремонту и эксплуатации Полонеза, — 1,55 дм кубических API GL5 80W-90, я купил полусинтетику Лукойла 75W-90 GL5, буду пробовать. Если кому понадобится книга по Полонезу, могу поделиться.

21:2359



Ремонт и установка КПП “Полонез” ВАЗ 2107

22:504

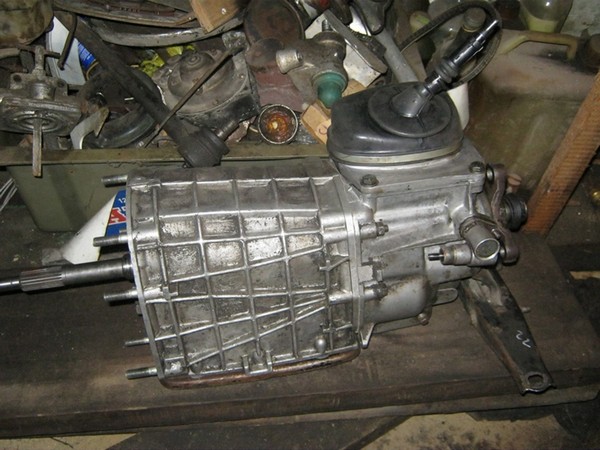

КПП Полонез в собранном виде

22:560

Установка

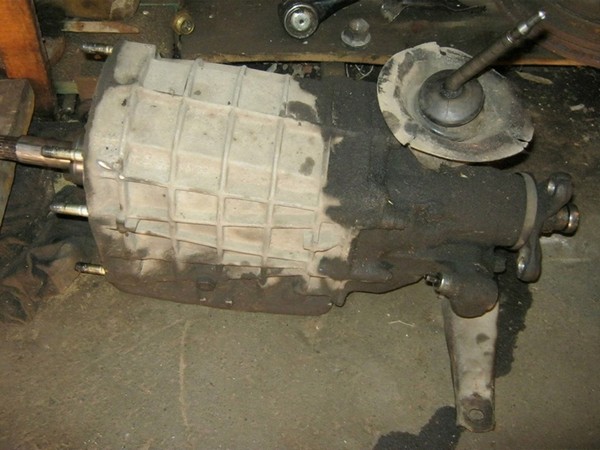

Доброго времени суток! После сборки мотора решил поставить КПП, ну и заняться салоном с проводкой. Старая 4-х ступка выглядела примерно так, так что я решил ставить свою 5-ку:

22:904

Ремонт и установка КПП “Полонез” ВАЗ 2107

23:1409

Так как в этой КПП заливать масло с установленной КПП будет не удобно — решил залить сразу, перед установкой. Залил Лукойловскую полусинтетику гл-5 75в90. Ну и после заливки масла сразу показалась течь масла с поддона КПП, при сборке не промазал прокладку герметиком, а затянул по прокладке. Пришлось сливать масло в чистую бутылку и снимать поддон КПП, заменил прокладку, промазав ее слегка герметиком. Больше уже не текло.

23:2181



Ремонт и установка КПП “Полонез” ВАЗ 2107

24:504

Ремонт и установка КПП “Полонез” ВАЗ 2107

25:1009

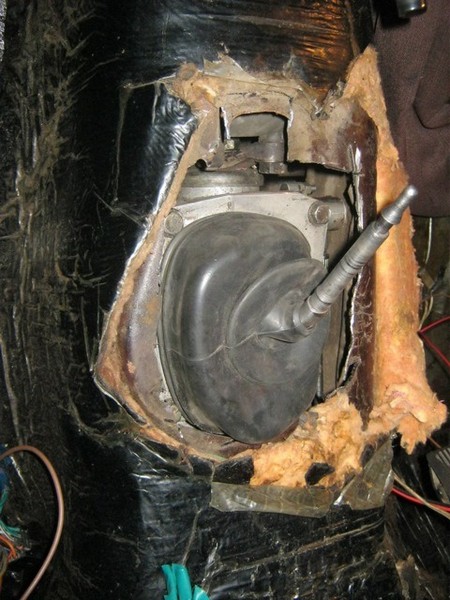

Выбрал способ для установки КПП "полонез" путем резки шахты, так как это был самый быстрый и простой способ. Для установки была необходима траверса с 5-ти ступки, так же резка шахты. Что бы КПП вошла в шлицы мотора и верхушка КПП стала на свое место примерял и подрезал, изначально примерил снизу насколько нужно снять металла на глаз, потом сверху из салона уже вырезал "болгаркой" и подогнул плоскогубцами.

25:1751

Ремонт и установка КПП “Полонез” ВАЗ 2107

26:2256

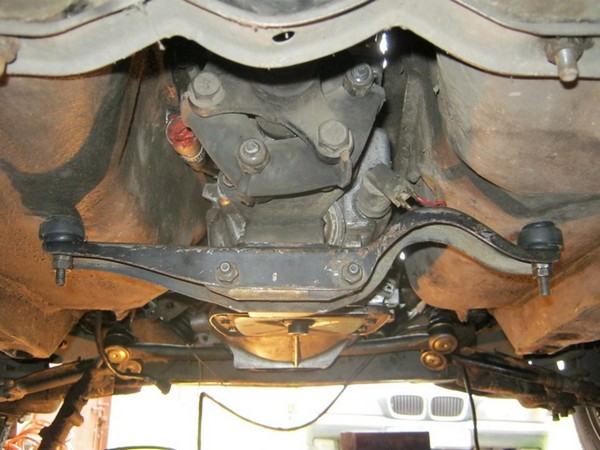

Что бы прикрутить траверсу необходимо было сделать еще одну дырку в днище и подобрать болт с шайбами для крепежа. Траверсу обычно кто-как закрепляет, кто-то с помощью нескольких шайб — жестко к кузову, кто-то через различные демпфера. Я решил закрепить через самодельный демпфер, полученный из крепежа амортизаторов, обточил втулку до необходимого размера, вставил в резинку и затянул с шайбами с обоих сторон. Выглядит это примерно так:

26:802

Ремонт и установка КПП “Полонез” ВАЗ 2107

27:1307

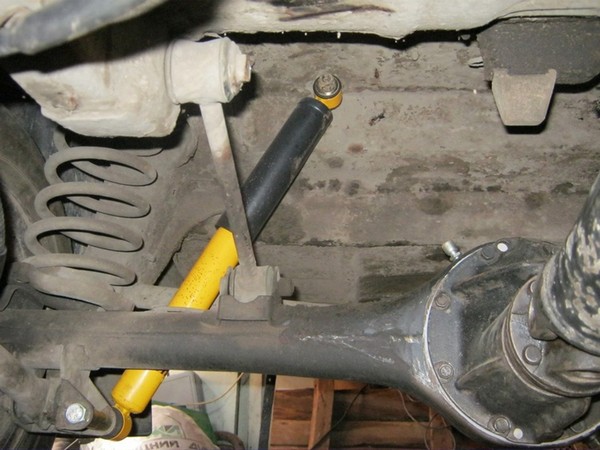

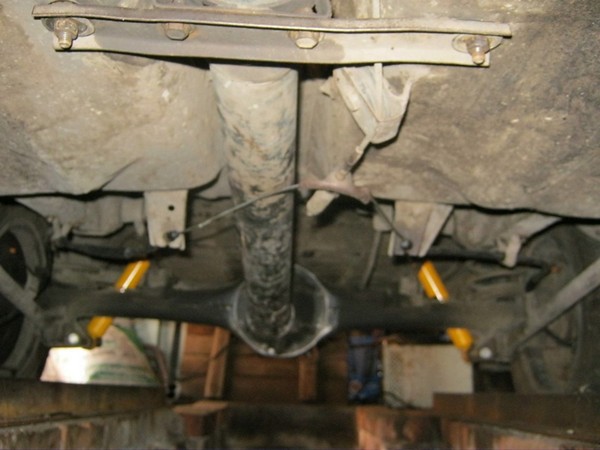

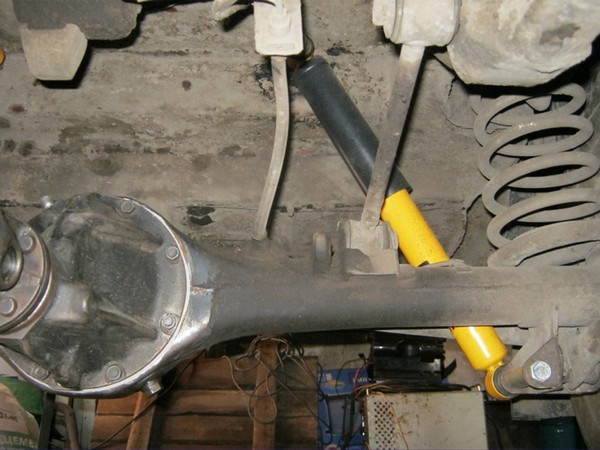

Далее начал собирать выхлоп, так как приемная труба и сам глушитель были в плохом состоянии — заменил их и крепежные резинки глушителя, оставив старую одну среднюю часть. Прикрутил выхлопную трубу к уху КПП, труба легла как раз в свое место. За компанию заменил трос спидометра, ручника, задние амортизаторы, залил ту же лукойловскую транссмисионку в мост.

27:1961

Ремонт и установка КПП “Полонез” ВАЗ 2107

28:2466



Ремонт и установка КПП “Полонез” ВАЗ 2107

29:504

Ремонт и установка КПП “Полонез” ВАЗ 2107

30:1009

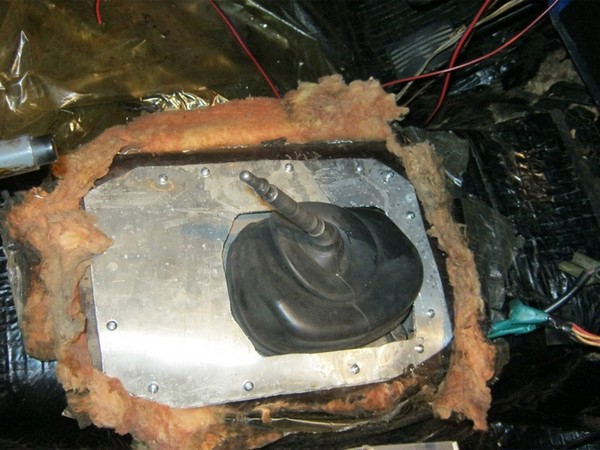

Потом решил, что дырка выглядит не эстетично и через нее будет грязь и пыль попадать в салон, прикрутить сверху алюминиевую крышку мелкими саморезами:

30:1288

Ремонт и установка КПП “Полонез” ВАЗ 2107

31:1793

https://www.drive2.ru/l/5533760/, https://www.drive2.ru/l/5617798/, https://www.drive2.ru/l/7477288/

31:1897
