Схема подключения ходовых огней Toyota Corolla Fielder

Подключение ДХО к штатной проводке Toyota Corolla Fielder

Все подключения производились в подкапотном пространстве.

Зеленым цветом отмечен предохранитель на 7.5А к которому произвел подключение
Красным цветом отмечен провод к которому подключился через деталь, которую отметил синим цветом

раскладка

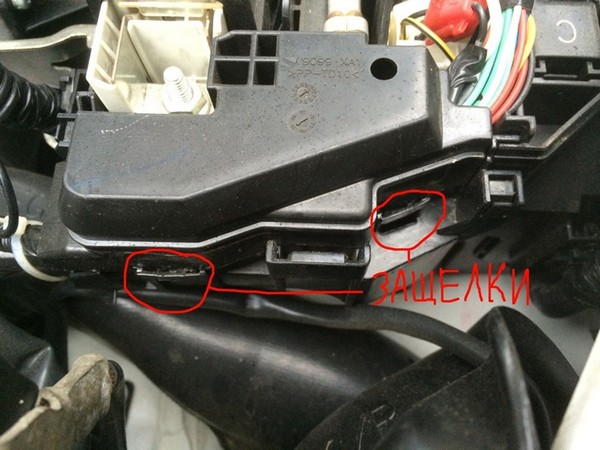

крышку проводов обозначил "защелки" её отстегивал для удобства прокладки провода из отсека предохранителей

защелки

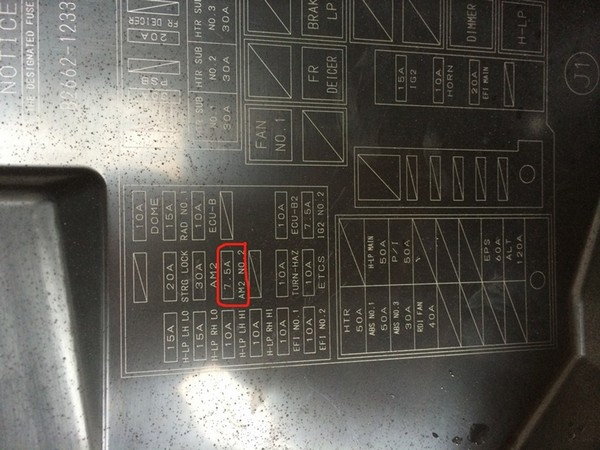

предохранитель отмечен на схеме

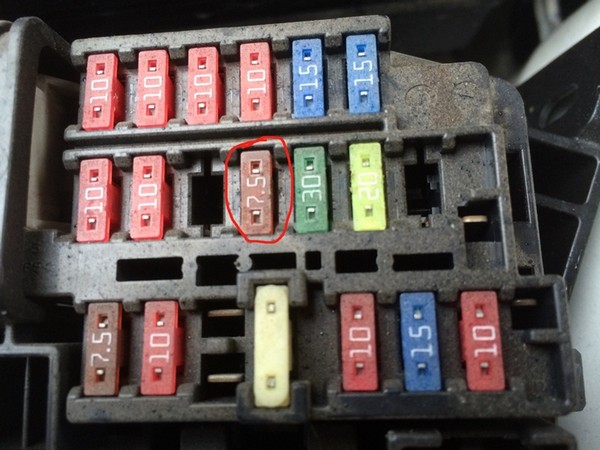

сам предохранитель

https://www.drive2.ru/l/3687271/

следующая статья:

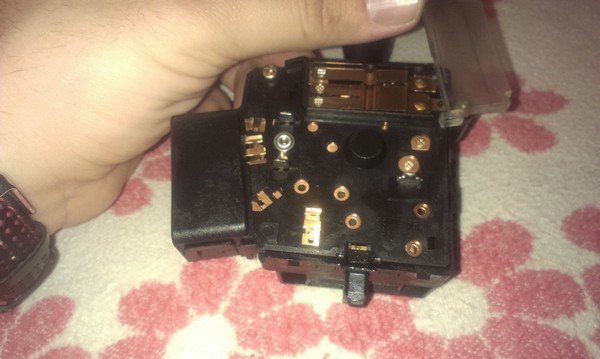

Ремонт переключателя света Toyota Corolla Fielder
