Тюнинг зеркал Toyota Caldina

Приобрел зеркала с ультразвуком, обогревом и складыванием. Зеркала с дорестайла, 11 проводов — 4 на складывание, 2 обогрев, 2 УЗ и 3 на регулировку. В моей комплектации складывания не было, соответственно проводов в дверь нет, а с кнопки уходят. Но! В рестайле на складывание идут два провода с кнопки, а в дорестайле — 4 с блока управления зеркалами. Конструктивно зеркала разные, алгоритм остановки тоже, так что нужен некий симбиоз.

Задача: произвести тюнинг до складывания, обогрева и ультразвука зеркал для Toyota Caldina

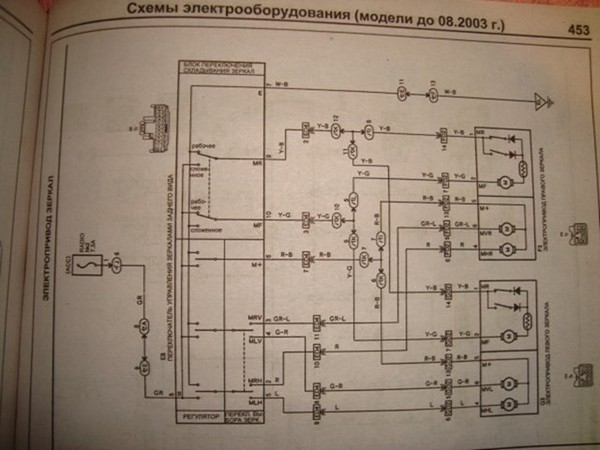

За основу была взята вот это схема:

Схема

Вот это мы и должны воплотить в корпусе механизма складывания. Разбираем зеркало. В моем случае под покрас до основания.

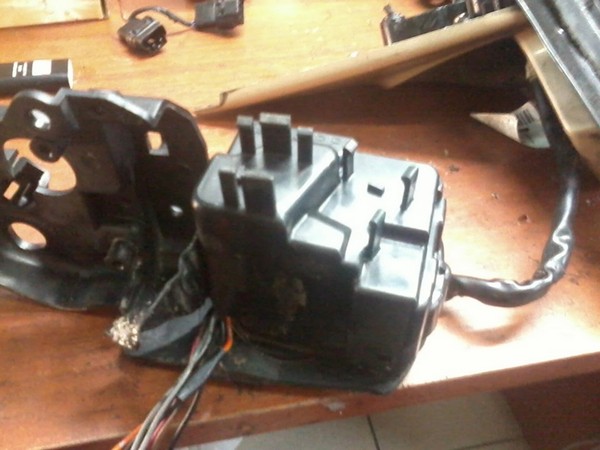

Каркас зеркала

Снимаем крышку с редуктора и видим плату с концевиками.

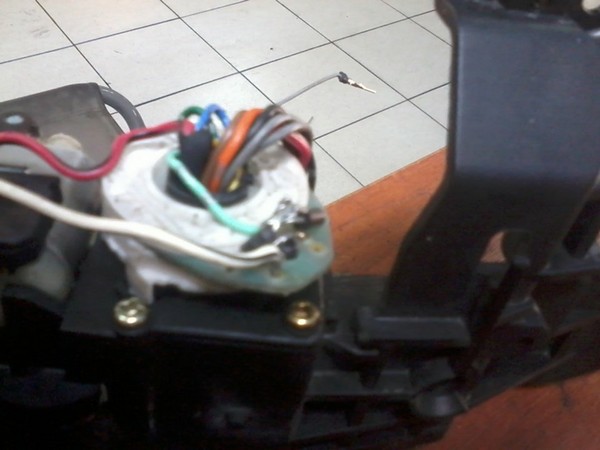

Плата с концевиками

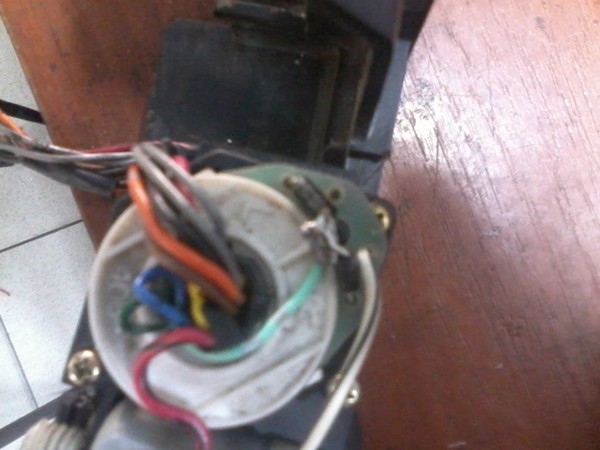

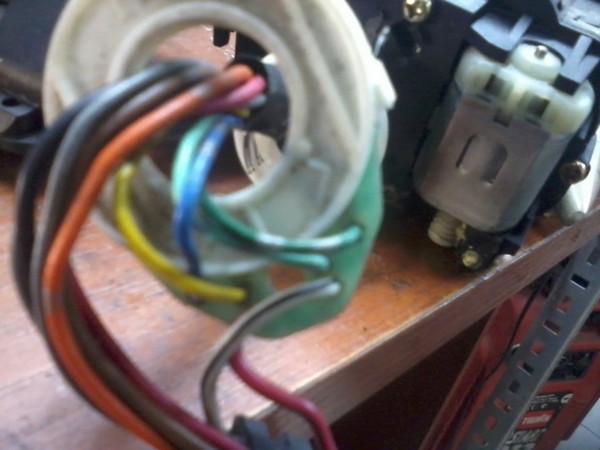

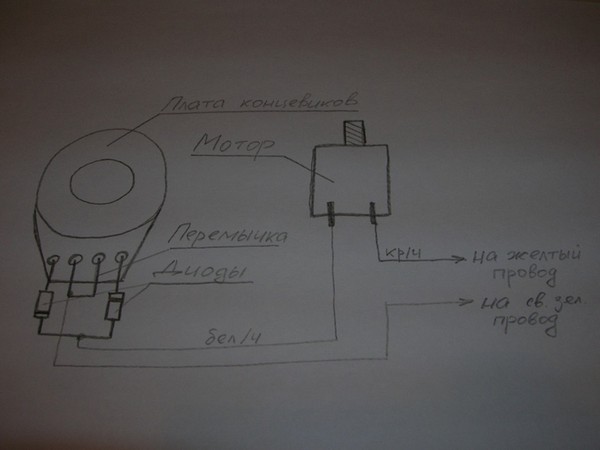

И прямо на этой плате делаем то, что должно получиться по нашей схеме:

Т.е. два провода выкидываем (син., зел.), впаиваем два диода и перепаиваем остальные провода. В итоге получаем что при одной полярности на св.-зел. и жел. зеркало складывается и останавливается, при обратной — наоборот. И теперь это зеркало можно смело ставить на рестайлинговые машинки, где с завода управление по двум проводам задумано.
Все затраты — 4 диода. Любые на прямой ток более 1А, лучше 1,5А. У меня стоят 1N4007. Кстати, ток при свободном складывании около 0,4-0,5А, при торможении рукой возрастает до 1,3-1,5А.
Ну теперь осталось покрасить, протянуть провода в двери и поставить.

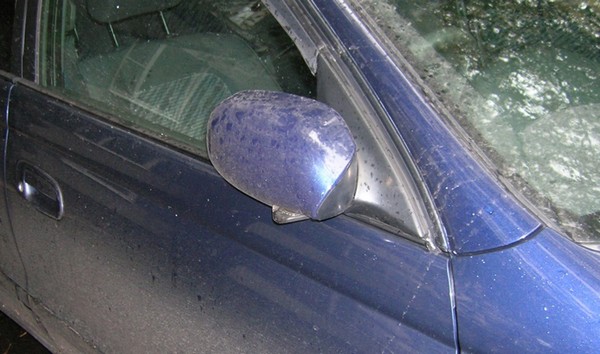

Ну вот забрал с покраски зеркала и приехал на любимую работу собирать. Разобрал родное зеркало и понял — лоханулся я раз №1. Корпуса зеркал абсолютно одинаковые! Т.е. можно было не красить, а переставить дорестайлинговое зеркало в мои некрашенные корпуса и не ждать полторы недели. Но раз уж покрасил, надо как-то применить. И, "по совету друзей", сделал так: треугольники оставил некрашенные, а сам корпус поставил в цвет машины. Получилось вот так:

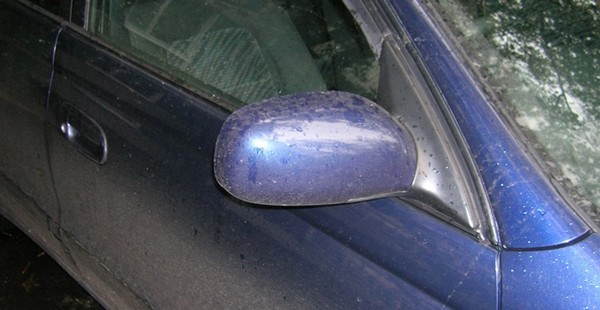

Сложено

Разложено

Дальше как правильный купил 5 раз по 5 метров провода 0,5 кв. мм, смотал в жгут и потянут в двери. А из дверей — под торпедой к переключателю зеркал.

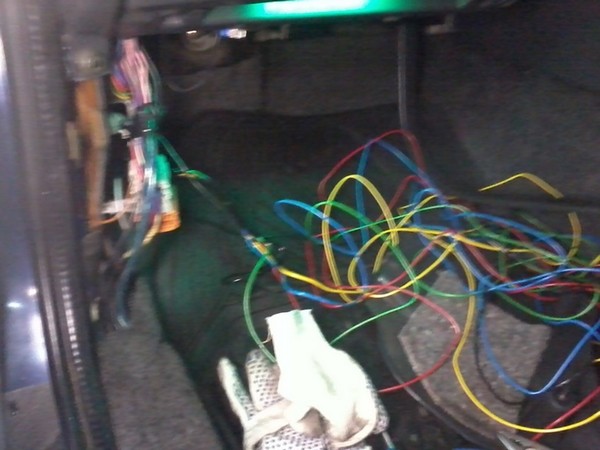

Куча проводов

Провода на складывание (и, возможно, на обогрев) предусмотрительные японцы довели-таки до дверей. Т.е. дверной жгут, конечно, без них, а вот до салонного разъема дверей эти провода доходят).

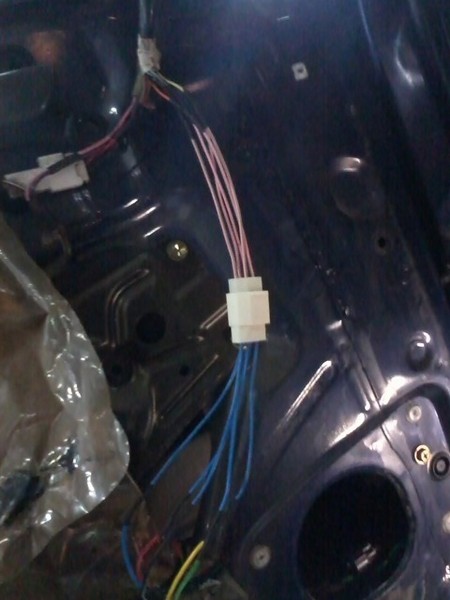

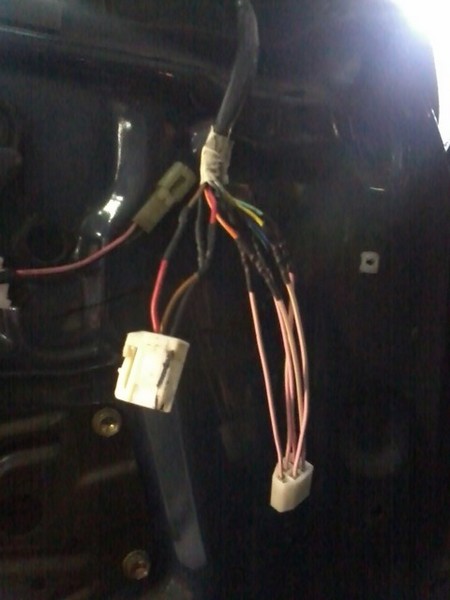

Ну а дальше пошла необязательная часть программы: купил небольшие разъемчики на 5 контактов, обрезал фишку с зеркал, и аккуратненько с термоусадочкой все соединил:

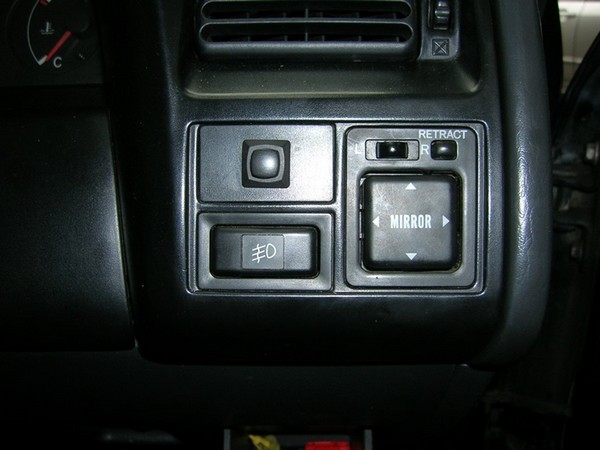

Ультразвук вывел на отдельную кнопочку. Обогрев — к обогреву заднего стекла.

Что мы получили? Дорестайловые зеркала со складыванием, обогревом и УЗ на рестайлинговой машине, где из роскоши была лишь электрорегулировка.

Результат: тюнинг зеркал на Toyota Caldina произведен.
