Установка магнитолы Лада Гранта

Содержание статьи:

0:37
  1. Установка штатной Мультимедиа от Гранты Люкс в Ладу Гранта
  2. Установка 2 din магнитолы в Ладу Гранта
  3. Установка нештатной ММС магнитолы Лады Гранты

Установка штатной Мультимедиа от Гранты Люкс в Ладу Гранта

Хочу поделиться с Вами об установке Люксовой МультиМедиа Системы.

0:563

Установка штатной Мультимедиа от Гранты Люкс в Ладу Гранта

1:1070

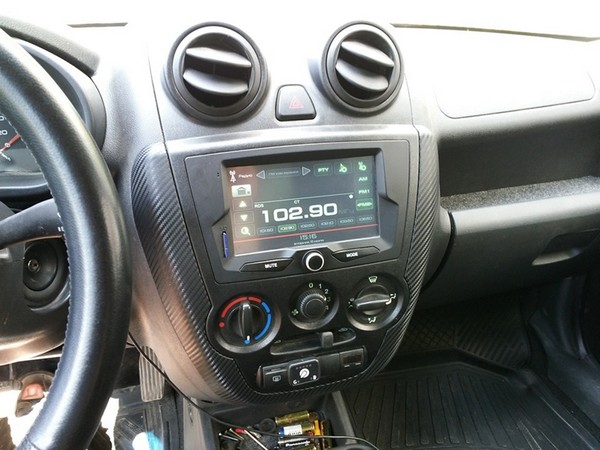

Результат установки.

1:1112

Установка штатной Мультимедиа от Гранты Люкс в Ладу Гранта

2:1619

Альтменю.

2:1640

Лично я приобрел ее с рук по объявлению на Авито. Долго искал подобный вариант, и наконец наткнулся на действующее объявление. Продавец решил зарядить свою люксовую гранту качественной музыкой, естественно для этих целей штатная ММС Гранты не подходит. Он решил ее продать вместе с центральной консолью и поставить нормовскую консоль под один DIN. (С условием замены своей люксовой на нормовскую покупателя). Меня все устроило. Договорились, встретились и на месте обменялись консолями. Если Вы также меняете консоли, не забудьте поменять блок управления отопителем. Для этого необходимо открутить два самореза.

2:2762



Установка штатной Мультимедиа от Гранты Люкс в Ладу Гранта

3:506

Блок управления отопителем.

3:561

В этот же вечер приступил к установке.

3:634

Установка штатной Мультимедиа от Гранты Люкс в Ладу Гранта

4:1141

Вот так выглядит консоль с люкса с Магнитолой.

4:1229

Перед установкой необходимо подготовить четыре жигулевские клипсы и четыре самореза с плоской шляпкой, длинной 16мм. А также USB удлинитель длиной примерно 60-100 см. (если приобрели без него)

4:1575

clip_image005

5:2080



Саморез 16 мм.

5:26

Установка штатной Мультимедиа от Гранты Люкс в Ладу Гранта

6:533

Клипсы

6:549

Значит, все по порядку и поэтапно:
Первым делом нужно снять "Нормовскую" центральную консоль панели. Для этого сперва вытаскиваем полочку — заглушку, под магнитофон. Чтобы ее легко вытащить, нужно сжать ее пальцами за выступы посередине с обоих сторон, и вытянуть на себя. Сзади этой заглушки будут расположены два разъема аудиоподготовки. Нажав на фиксаторы этих разъемов, вытаскиваем их. У кого уже была установленна магнитола, снимаем ее и отсоединяем.
Затем вытаскиваем ручку выбора температуры воздуха, ручку управлением воздушного потока и рычажок управления забором воздуха. Ручку вентилятора печки оставляем на месте. Далее просто аккуратно тянем всю консоль на себя. Она держится на железных клипсах-защелках, которые при усилии легко освобождаются.
После этого отодвигаем консоль немного на себя начинаем отсоединять разъемы. Начинаем с разъемов кнопок обогрева и кондера (у кого есть), и два маленьких разъема подсветки блока управления печкой. Далее круглый разъем вентилятора печки. Чтобы его вытащить, нужно нажать на защелку. И снимаем еще один разъем аварийной сигнализации. Вынимаем консоль из панели и ложим ее в сторону.
Видим Вот такую картину:

6:2689



Установка штатной Мультимедиа от Гранты Люкс в Ладу Гранта

7:506

Панель без консоли.

7:545

Я пока появился доступ, сразу обмотал моделином все провода. Они здорово болтаются в разъемах и сильно громыхают. Кстати после оклейки, исчезли небольшие постукивания, которые порядком меня доставали.
Вставляем заготовленные клипсы в пазы. (отмечено на фото красным).
Достаем антенный кабель (если уже не достали). Он находится под ковролином в ногах пассажира, в самом углу центральной консоли. Ныряем туда рукой, достаем его и протаскиваем через панель в специальное отверстие в панели. На картинке видно где и какой кабель должен выступать. Если проложить по-другому, можно пережать проводку магнитолой.

7:1658

Установка штатной Мультимедиа от Гранты Люкс в Ладу Гранта

8:2165



Расположение проводов.

8:45

Затем укладываем кабель USB. В бардачке есть отверстие для него. Я сделал вот так:

8:194

clip_image009

9:701

USB разъем.

9:722

Затем примеряем люксовую консоль всборе с ММС. Присоединяем все разъемы в обратной последовательности. Подключаем ММС двумя ISO разъемами, антенный кабель и USB разъем. Садим консоль на место. Прикручиваем четырьмя саморезами.

9:1137

Установка штатной Мультимедиа от Гранты Люкс в Ладу Гранта

10:1644

Закрепленная консоль.

10:1688

Остается всего лишь защелкнуть вторую серебристую часть люксовой консоли.
Если в будущем будет необходимость снять консоль, запоминайте расположение защелок на этой пластмаске.

10:2021



Установка штатной Мультимедиа от Гранты Люкс в Ладу Гранта

11:506

Защелки.

11:525

Установка 2 din магнитолы в Ладу Гранта

Вчера ставили магнитолу 2 DIN . Купили ее до того, как забрали машину из салона и до того, как начитались информации, что она не лезет в Гранту. Уже хотели вернуть, но наткнулись на записи некоторых Грантоводов, что если очень захотеть, можно и 2 DIN запихать. Действительно развеяли мифы. Решили рискнуть. Вот, что вышло…

11:1182

Установка 2 din магнитолы в Ладу Гранта

12:1689

Сначала я распилил центральную панель, чтоб ничего не мешалось

12:1808

Установка 2 din магнитолы в Ладу Гранта

13:2315



Установка 2 din магнитолы в Ладу Гранта

14:506

Затем пришлось отпилить еще немного пластика

14:593

Установка 2 din магнитолы в Ладу Гранта

15:1100

Пришлось просверлить несколько новых отверстий в кожухе, т.к. предусмотренные не доставали до пластика

15:1293

Установка 2 din магнитолы в Ладу Гранта

16:1800

Из за недостатка времени панель не снимали и все провода запихали в бордачек. Как потеплеет буду делать ШВИ, тогда сделаю все красиво, может камеру заднего вида добавлю

16:2111



Установка 2 din магнитолы в Ладу Гранта

17:506

Установка 2 din магнитолы в Ладу Гранта

18:1013

Вот так все смотрится с боку, выпирает где-то на 1,5 см

18:1112

Установка 2 din магнитолы в Ладу Гранта

19:1619

Установка 2 din магнитолы в Ладу Гранта

20:2126



Установка 2 din магнитолы в Ладу Гранта

21:506

Установка 2 din магнитолы в Ладу Гранта

22:1013

На самом деле смотрится отлично. Звук шикарный, чистый, картинка четкая, GPS сигнал хороший. Не разобрался пока с TV тюнером.

22:1238

Колонки автомобильные PIONEER TS-1331C, компонентные, 180Вт. Слабенькие, но пока достаточно. Пищалки поставлю позже.

22:1438

Установка нештатной ММС магнитолы Лады Гранты

Когда созрело решение поменять штатную ММС на обычную однодиновую магнитолу, то встало два вопроса:
— Куда ставить?
— Что ставить?
Второй вопрос был решен быстро, ибо я из тех странных людей, для которых есть два вида музыкальных устройств: Пионер и остальные магнитолы. Поэтому выбор был очевиден. Что именно купить из Пионеров, решилось тоже быстро — MVH-X460UI.

22:2193



Установка нештатной ММС магнитолы Лады Гранты

23:506

Новенький Пионэр

23:541

Потому что:
1. USB сзади
2. Диска нет
3. Цвет подсветки настраивается

23:665

Конечно, жалко, что на линейке MVH нет слотов под SD-карту, но переживем. Не покупать же из-за этого DEH-80PRS по тройной цене.

23:882

Кстати, непривычна монтажная глубина новой магнитолы. Из-за отсутствия диска она коротенькая-коротенькая.

23:1081

Установка нештатной ММС магнитолы Лады Гранты

24:1588

Магнитола — обрубок

24:1629

Временно я воткнул новую магнитолу на место от старой. Это несложно, ибо разъемы взаимозаменяемы. Серый — питание, бежевый — звуковой, а сине-зеленый — лишний. На нештатной магнитоле некуда его подключать. И не перепутайте!
Вот фотография, лишний разъем выделен стрелкой.

24:2130



Установка нештатной ММС магнитолы Лады Гранты

25:506

Разъемы ММС

25:531

Первое, что я заметил после установки — тот же перегрев с пропаданием звука.

25:674

Стал разбираться с дефектом. В этом мне помогла новая магнитола. Штатная отключалась в одно и то же время, сразу, и не работала до остывания, а вот новая вела себя гораздо нестабильнее. Она перед отключением хрюкала, после перезагрузки могла зазвучать и снова заткнуться.

25:1171

Данные позволяли предположить, что бяка происходит из-за замыкания в одном из динамиков. Но как проверить, если дефект стал плавающим?

25:1420

Народный метод оказался и самым эффективным. Стукнул кулаком по правой передней двери — звук пропал. Стукнул еще раз — звук появился. Понятно!

25:1685

Снимаю обшивку. Два самореза под карманом, два винта под накладкой ручки (не той, которой дверь открывают, а той, за которую закрывают), и кнопку блокировки — открутить. Обшивка достаточно легко отщелкивается. Пистоны многоразовые.

25:2110



А новая музыка потихоньку обживалась в люксовой консоли. Шнурок я вывел в бардачок, как было у штатной, а вместо флешки поставил свою SD-карту в USB-ридер (290 рублей в DNS).

25:304

Установка нештатной ММС магнитолы Лады Гранты

26:811

USB-ридер на штатном месте

26:860

Есть ли разница? О да, разница есть. Во-первых, Пионер быстрее. Во-вторых, он классически удобен в управлении. В-третьих, на нем ощутимо лучше звук. В-четвертых, у Пионеров с незапамятных времен есть фирменная фишка — выход правого заднего канала становится прямым выходом легонького сабвуфера. В-пятых, его подсветку можно отрегулировать под цвет окружающих цифр))).

26:1529

Последнее я попытался заснять и предъявить читателю. Все, кто пробовал снимать подсветку и получить приемлемое качество, меня поймут. Все, кто пока не пробовал, но хочет — рекомендую предварительно начать с чего попроще. Ну, там, дерево свалить голыми руками или загнать насмерть пару зайцев, или перебортировать несколько колес голыми руками.

26:2161



Так или иначе, вот результат:

26:55

Установка нештатной ММС магнитолы Лады Гранты

27:562

Попытки снять подсветку

27:610

Внезапно оказалось, что одинаковая для глаза подсветка совсем разная, по мнению фотоаппарата. Магнитола стала желтой, подсветка климата желтовато-зеленой, а кнопки обогрева стекла и кондиционера превратились в холодно-зеленые. Тут я уже бессилен.

27:1067

Но я отвлекся!
Есть ли на Солнце пятна в новой магнитоле недостатки? Да, есть. При ярком свете экран темноват и читается не очень. Правда есть кнопка переключения яркостей, но помогает не сильно.
Других недостатков пока не обнаружил.

27:1497

А зачем мне, в конце концов, нормовская консоль? Закрыть дырку каким-нибудь ящичком, да и радуйся! От четырнадцатых-пятнадцатых, например.

27:1751

Если кто захочет так сделать, то готовьтесь к несильным, но противным трудностям!
Первая — добыть этот контейнер. Эта запчасть отнюдь не повышенного спроса. Попросту говоря, они не нужны никому. Их и нет нигде. У меня в городе — ни в одном магазине запчастей.

27:2225



Вторая трудность — контейнер не лезет на место. Он длиннее чем нужно. Побороться с этим можно различно. Я выбрал наиболее простой способ — отпилил от ящика дно на треть высоты. А новое дно сделал просто из тряпки, приклеив ее клеем "Момент".

27:439

Установка нештатной ММС магнитолы Лады Гранты

28:946

Укороченный контейнер

28:991

Третья трудность — вещи в контейнере гремят, и сам он гремит.
Тоже решается довольно просто. Сам ящик изнутри я оклеил той же тряпкой, а на рамку магнитофона приклеил кусок пористой виброизоляции.

28:1354

clip_image029

29:1861

Оклейка ящика изнутри

29:1905

Получилось все вполне приемлемо, не так уж колхозно.

29:2004



Вот общий вид:

29:28

Установка нештатной ММС магнитолы Лады Гранты

30:535

Новая магнитола в интерьере

30:590

Таким образом, пока со звуком в машине воцарился долгожданный порядок и мир.
Основной же вывод такой — на люксах поменять родную ММС на неродную однодиновую реально. И консоль от нормы — не нужна. У меня теперь есть лишняя.

30:1001
