Проблема: запитать одновременно АЗУ для телефона, подогрев сидения и видеорегистратор в Toyota Caldina.

0:181

Задача: установить разветвитель прикуривателя Agestar AS-016 на Toyota Caldina.

0:311

1:816

Покупки:

1:835

1) Реле замыкающее 4-контактное 98.3777-10, 30 А @ 12 вольт
2) Клеммник с проводами к нему (внимание! на разных экземплярах разные цвета! перед монтажом определите конкретно у вашего экзампляра какой цвет какому контакту соответствует!)

1:1254

3) Держатель предохранителя
4) Фанера
5) Хомуты, изолента, припой и т.д.
6) Провода 2 х 4.0 (силовые) и 2 х 1 (управляющий)
7) Розетка прикуривателя, 2 шт
8) Вилка под прикуриватель (нужна только для моего случая, т.к. провод подогрева сидения слишком короткий, китайцы пожопились). Если кто не знал, лучше продублирую текстом. плюс 12 вольт у прикуривателя находятся в центральном контакте.

1:1949

Сначала определяем, какой цвет в клеммнике реле какому контакту соответствует, и записываем это, а то на память легко перепутать. В моем случае управляющие +12 на белый провод, силовые +12 текут через синий-красный, черный -12.

1:2359

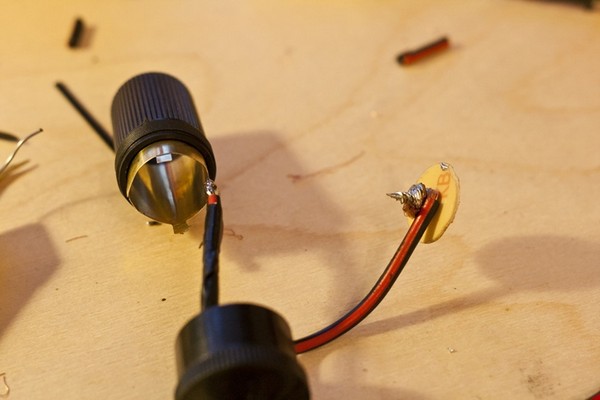

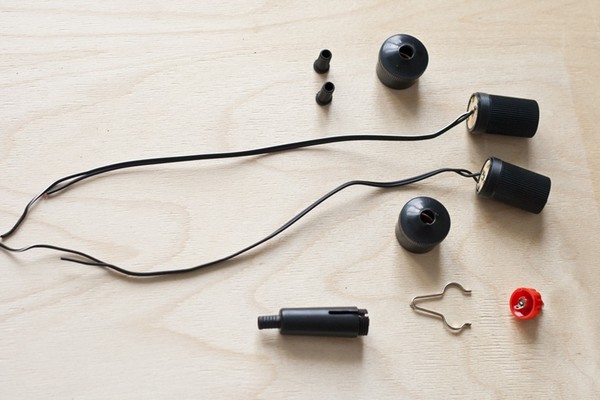

В моем случае розетку и штекер я добыл из дешманского разветвителя за 100 рублей, который не жалко было кромсать

1:207

2:712

3:1217

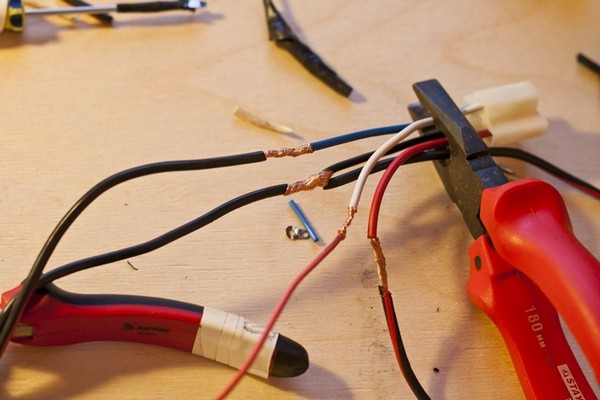

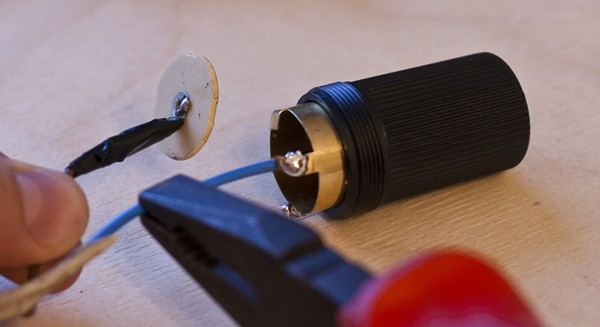

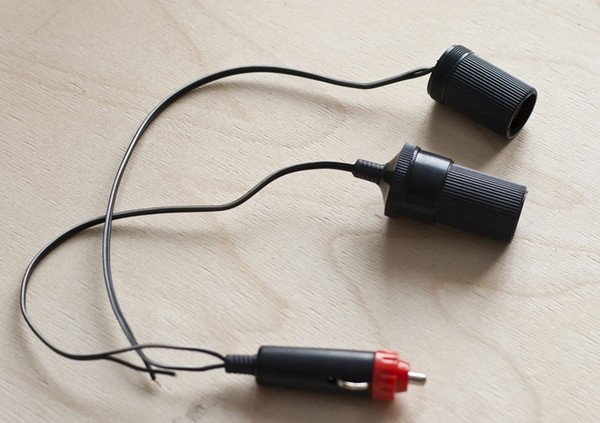

Далее заменяем "заводские сопли” на нормальные провода

3:1323

4:1828

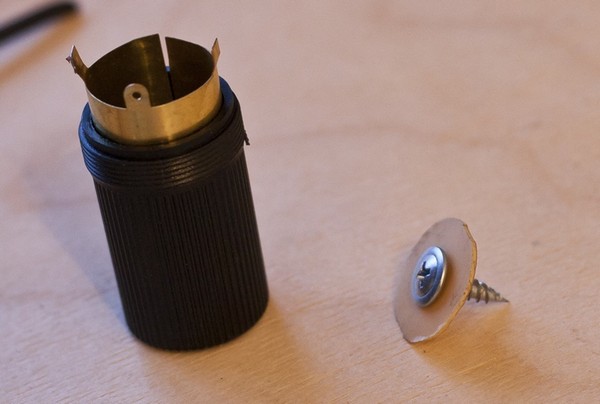

"Главная" вилка имеет улучшенный плюсовой контакт из самореза. Паяется к нему провод отлично .

4:2003

5:504

6:1009

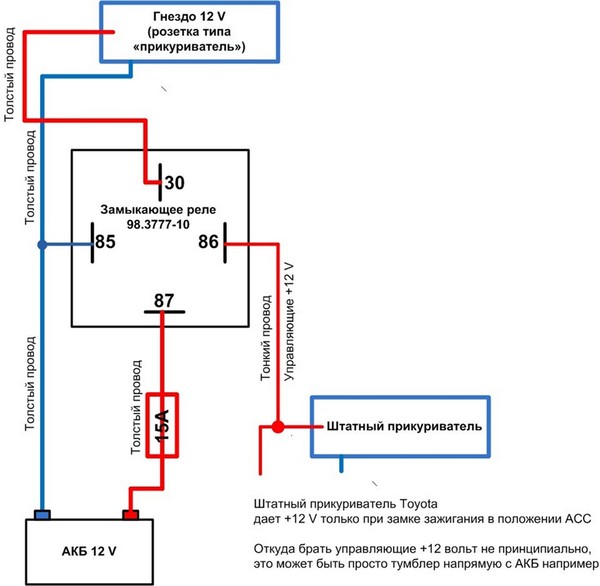

Схема коммутации (подключения) реле

6:1078

7:1583

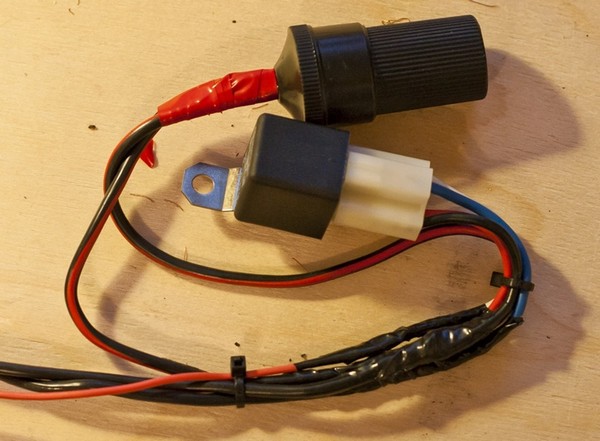

Воплощаем

7:1605

8:2110

Готово к испытанию

8:37

9:542

Обязательно прозваниваем мультиметром все проводники на каждом участке цепи перед испытаниями!

9:725

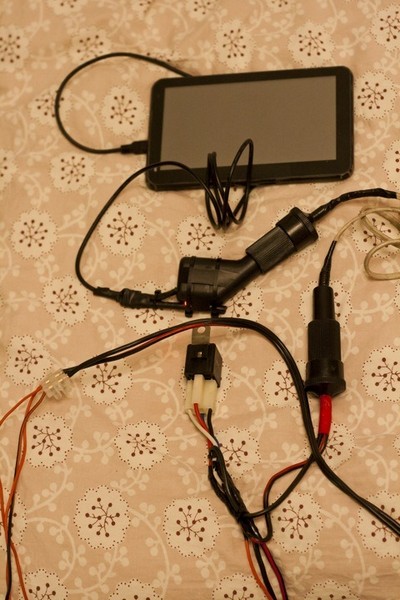

Пробный запуск. Всё ок.

9:770

10:1275

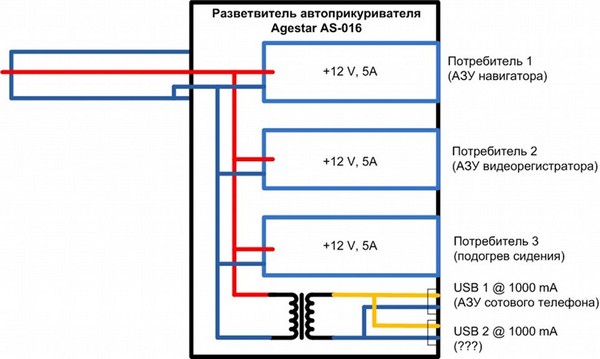

Вся система будет организована вот так:

10:1351

11:1856

Немного огорчило, что ток в USB не 1000, а 850 мА.

11:1937

Agestar AS-016

11:1955

12:2460

Agestar AS-016

12:17

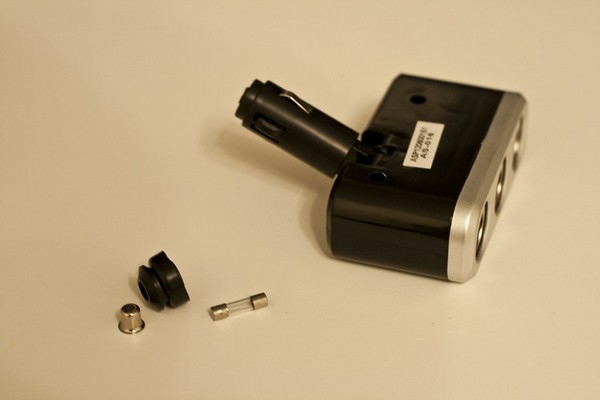

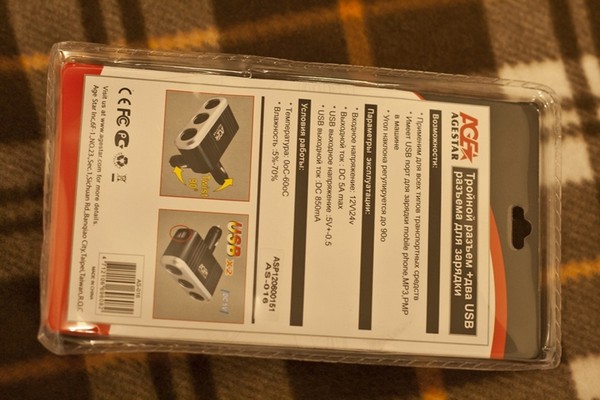

Гораздо сильнее огорчил номинал предохранителя 5 А

12:114

13:619

Agestar AS-016

13:637

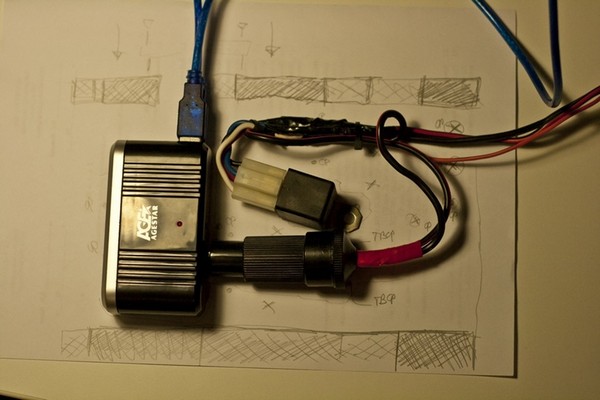

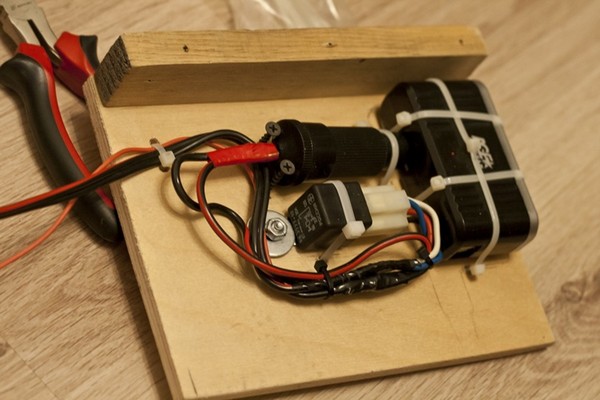

Макетирование

13:667

14:1172

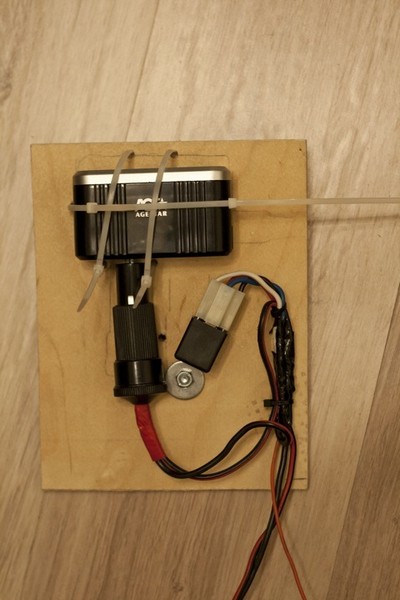

Начало монтажа

14:1203

15:1708

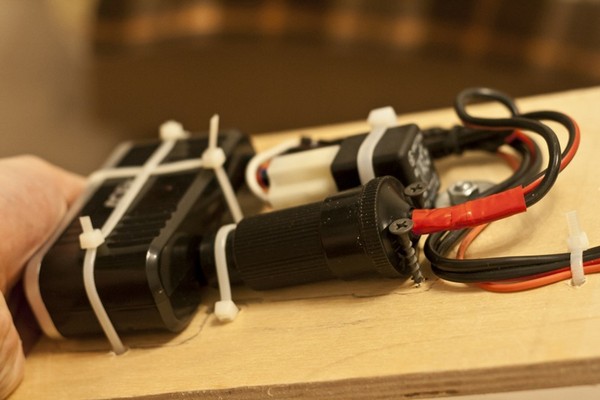

Розетку прижимаем на половину хода к штекеру разветвителя (плюсовой контакт вилки разветвителя подпружинен) и фиксируем в таком положении саморезами.

15:1989

16:2494

17:504

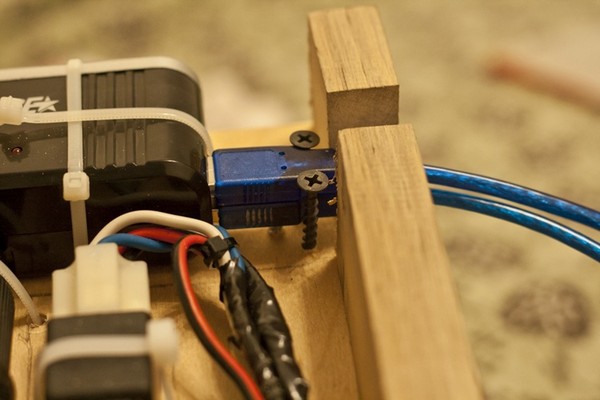

USB-гнезда достаточно сопливые. Поэтому кабели снизу подпираем маленьким саморезом с большой шляпкой, а по бокам фиксируем аналогично розетке.

17:768

18:1273

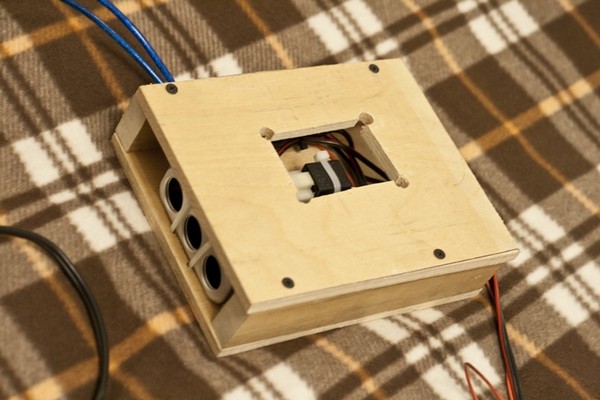

Тестовый запуск и зарядка навигатора дома показали, что реле ощутимо греется. А ведь к навигатору еще добавятся подогрев сидения. Поэтому было сделано окно для охлаждения реле и ускорения его возможной замены.

18:1661

19:2166

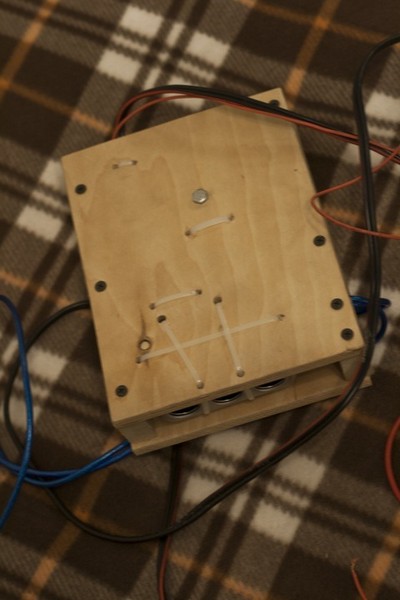

Задняя стенка конечно далеко не гладкая

19:76

20:581

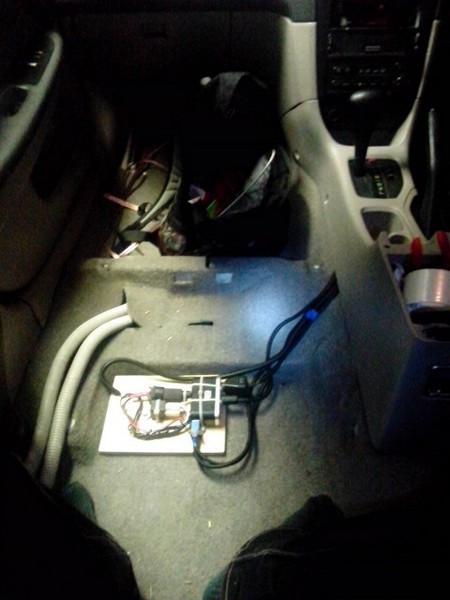

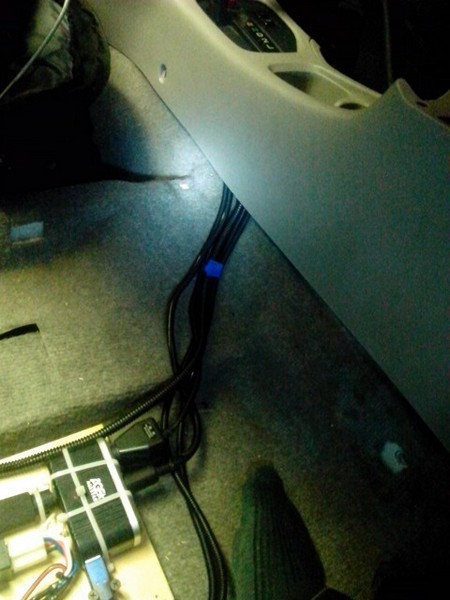

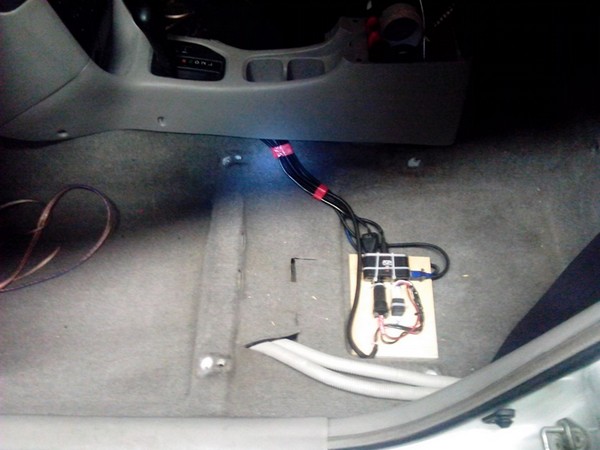

Установка под сидение оказалась возможна только без верхней крышки… Зря только фанеру перевел

20:760

21:1265

22:1770

23:2275

Затраты:

23:18

1) Кабель USB 1.8 м, 2 шт по 38 руб = 76 руб
2) Собственно сам разветвитель 130 руб
3) Фанера, саморезы, хомуты ? руб
4) Предыдущий этап 250 руб

23:254

Все работает. Схема верна. Но практика показала что:

23:358

— установка под сидение возможна только без верхней фанерной крышки;
— длины USB кабелей недостаточно, берите трехметровые, лучше уложить запас внутрь торпеды и и при необходимости вытаскивать наружу.

23:731

Вот собственно и все… в результате имеем 2 USB гнезда для зарядки по 850 мА, 3 розетки 12V (для подогрева сидения, видеорегистратора и навигатора, как пример)

23:1011

Например:

23:1034

24:1539

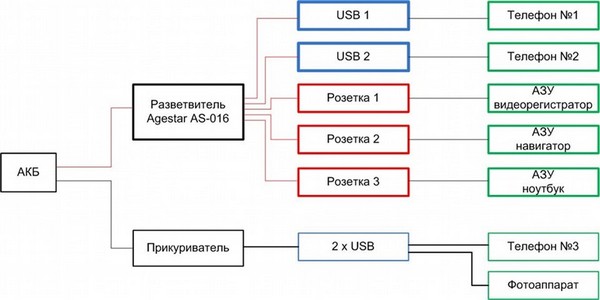

Разветвитель Agestar AS-016. Пример эффективного использования

24:1648

1) Два телефона одновременно заряжаются от USB;
2) Работает на зарядке видеорегистратор;
3) Работает на зарядке навигатор;
4) От свободной розетки задние пассажиры играют в игры на ноутбуке. Насчет того, хватит ли тока — не уверен, но суть думаю ясна — куча потребителей одновременно.

24:2164

25:504

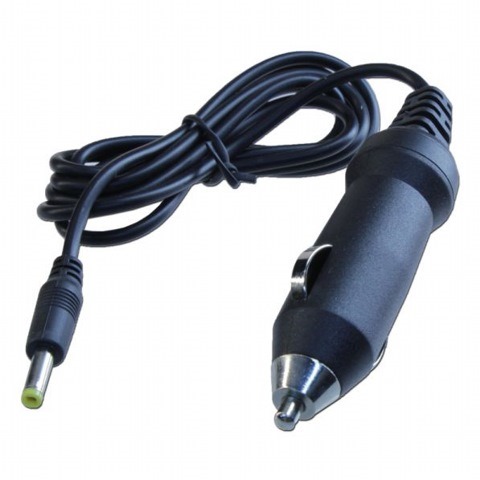

АЗУ для ноутбука

25:538

5) Свободный прикуриватель, в него можно подключить, например, вот это

25:668

26:1173

USB из прикуривателя

26:1212

И заряжать фотоаппарат, и третий телефон.

26:1291

Результат: просто сказка - рекомендовано к повторению. Работы по установке разветвителя прикуривателя Agestar AS-016 для Toyota Caldina выполнены.
