Установка усилителя Sony XM-N502 на тыл в Toyota Mark II (110) и установка усилителя в Toyota Mark II Qualis

Содержание статьи:

1. Установка усилителя Sony XM-N502 на тыл в Toyota Mark II (110)

Долго хотел купить усилитель для задних колонок и вот это произошло, приобрел усилитель Sony XM-N502

Установка усилителя Sony XM-N502 на тыл в Toyota Mark II (110)

Номинальная мощность на канал в 2-канальном режиме 4 Ом — 65 Вт
Максимальная мощность на канал в 2-канальном режиме 4 Ом — 150 Вт

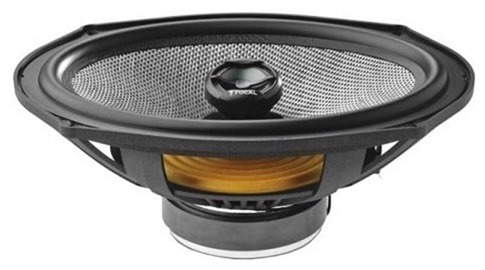

Вполне нормально для моих тыловых колонок Focal Access 690C

Мощность 75 Вт (номинальная), 150 Вт (максимальная)

Встал вопрос инсталляции его в машину, в багажник далеко провода тянуть, да и куда его там прикрутить, под пассажирское сидение тоже далековато да и сопло воздуховода там, зимой будет горячим воздухом на него дуть дополнительно разогревая. Решил поставить в перчаточный ящик в бардачке.

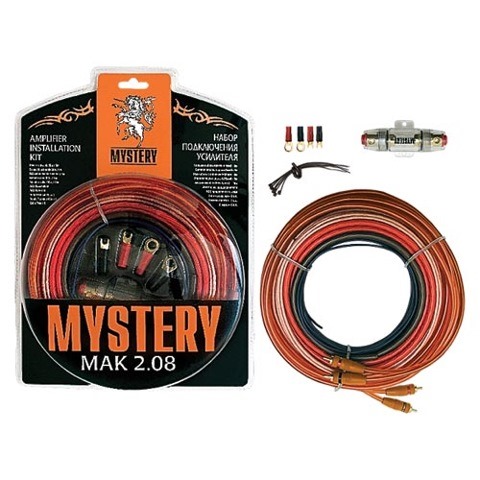

Купил провода для подключения 2-х канального усилителя Mystery Mak-2.08

Открыл его и сразу повеяло китайским парфюмом. Такого ядовитого запаха я давно не ощущал. Уже насторожило, но одеваем противогаз и идем дальше, берем провода и смотрим что там совсем не медь, а омедненный алюминий, то есть алюминий покрытый тонким слоем меди, а он хрупкий и сопротивления алюминиевой жилы гораздо больше чем медной из-за этого большие потери и чрезмерный нагрев

Не берите провода Mystery, Supra и тому подобный китайский хлам

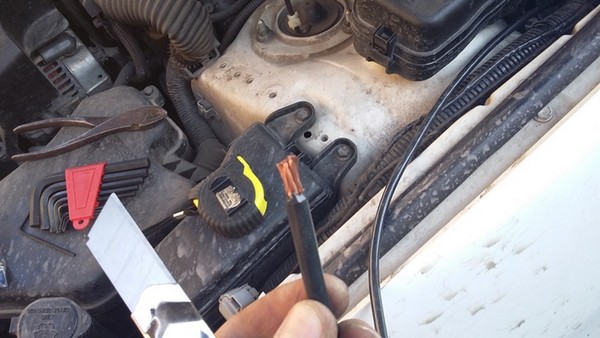

Находим в закромах настоящий медный провод подходящий по диаметру и начинаем инсталляцию

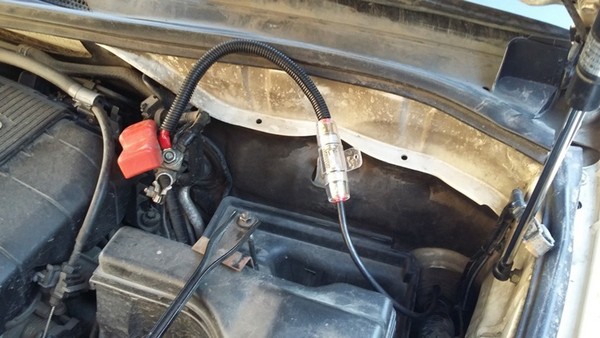

От комплекта Mystery Mak-2.08 взял только колбу с предохранителем на 40A

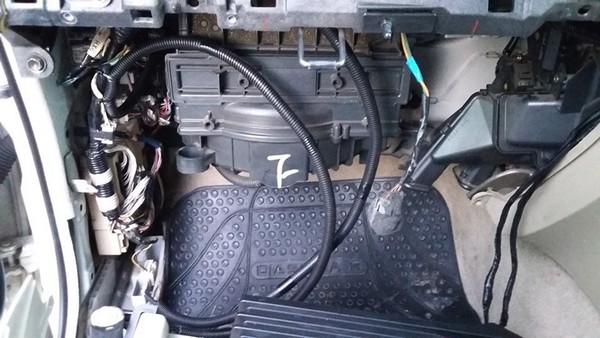

Все провода усаживаем в гофру

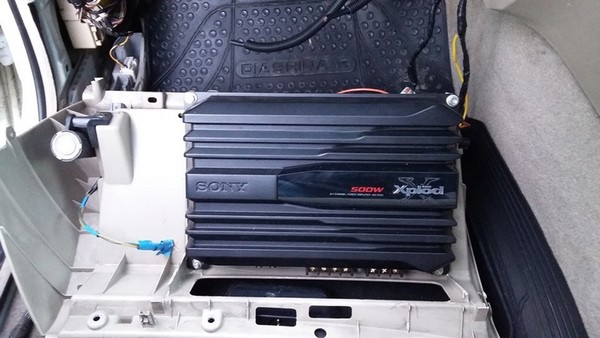

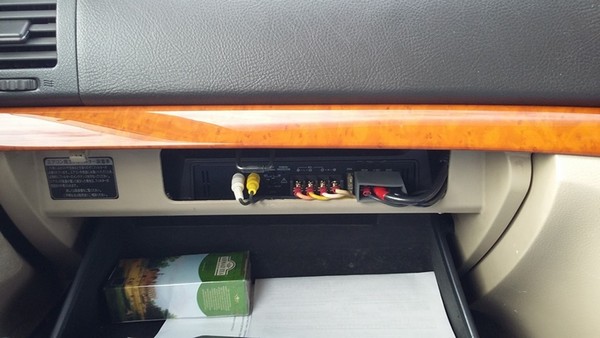

Прикручиваем усилитель к бардачку

Подключаем силовые провода, акустические провода и RCA провода с магнитолы Rear (тыл) к усилителю.
Собираем все

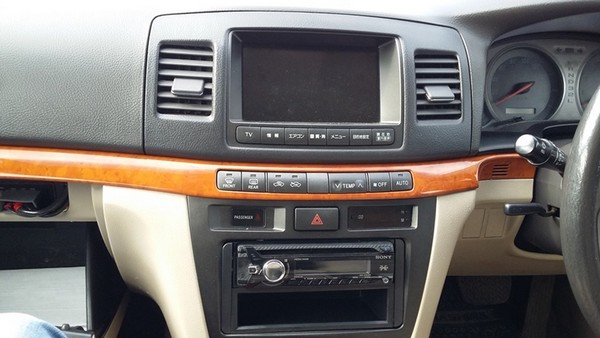

Включаем и радуемся, звук стал намного лучше

2. Установка усилителя в Toyota Mark II Qualis

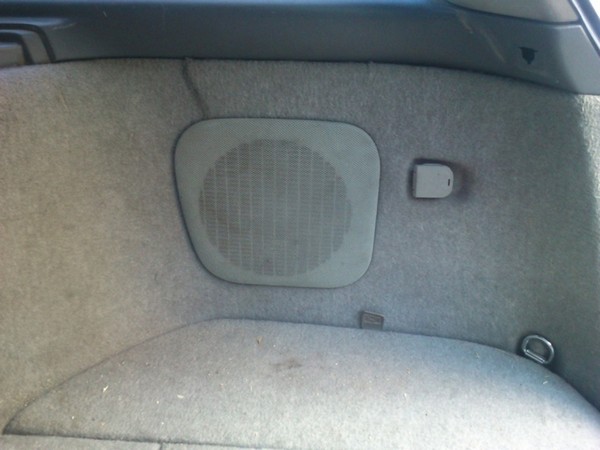

При покупке автомобиля в багажнике был обнаружен приятный сюрприз — штатный низкочастотный динамик в правом крыле. Однако, признаков жизни он не подавал. Причина этого крылась в том, что магнитола в моей машинке стояла не родная, не имеющая встроенного усилителя. Addzest ADZ415 был поставлен кем-то из предыдущих владельцев.
Не было бы этого динамика — я бы, наверное, и не задумывался о том, что хочу низкочастотник. Но коль он есть…

Ревизия магнитолы показала наличие в ней линейного выхода. А поскольку звучания салонных динамиков мне хватает, было решено неспешно искать усилитель.

Итак, динамик в багажнике. 25 Вт, 2 Ома. Диаметр не мерял.

Нашел объявление о продаже усилка. Daewoo DB-23. Продавец его подсоединил на своем сабе, проверили - работает. Немного позже друг подарил комплект проводов для подключения двухканального усилителя. Попутно был куплен предохранитель для усилка.

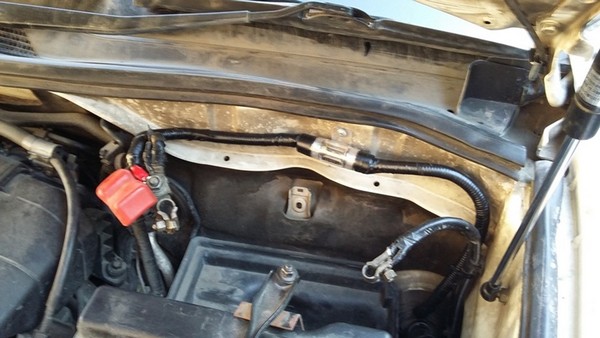

Провод от магнитолы и управляющий провод до усилителя протянуты по правым порогам, силовой — с левой стороны. Предохранитель на плюсовой провод подключил прямо возле аккумулятора.

Установка усилителя в Toyota Mark II Qualis

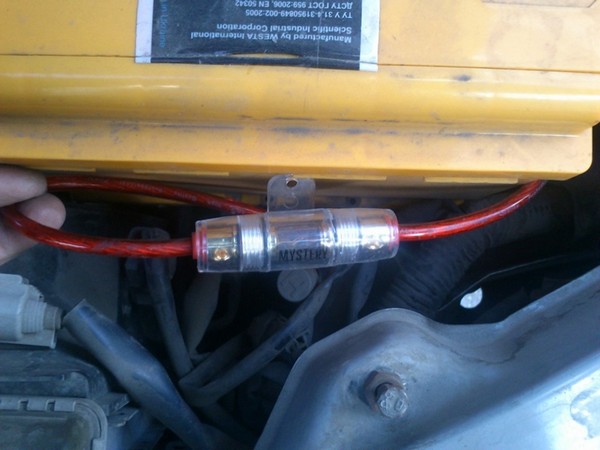

Предохранитель

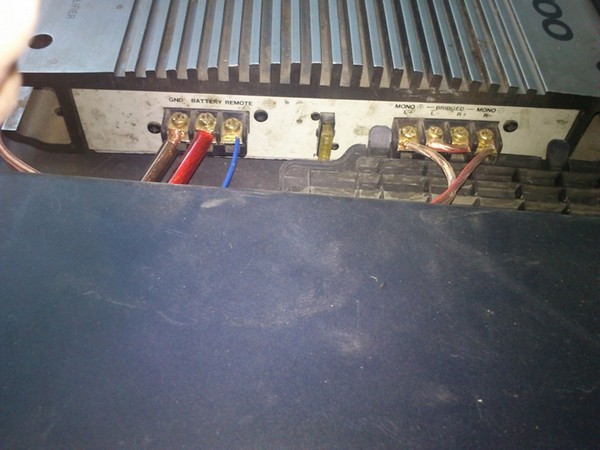

Подключал мостом.

Подключение1

Подключение2

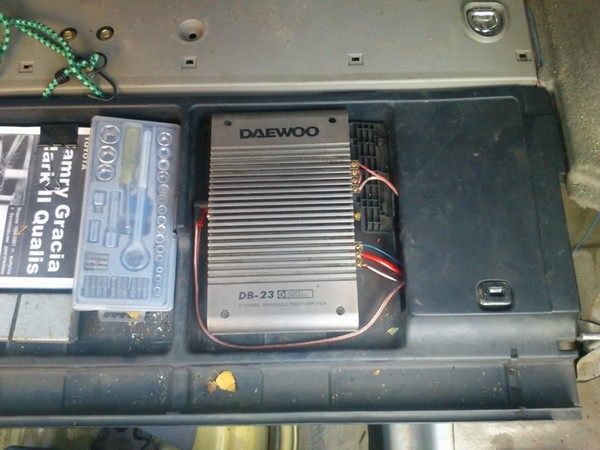

Усилитель я положил в нишу багажника. И не мешает, и не греется, и подрегулировать можно, при желании. Как определюсь с настройками — упрячу в левый подпол в крыле, а пока так.

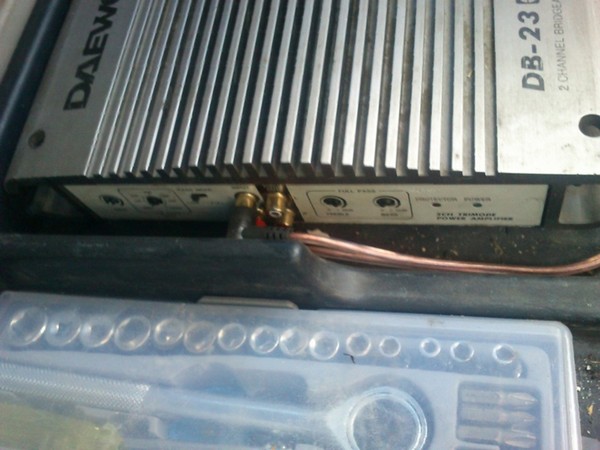

Ниша

Попутно был демонтирован штатный блок навигации.

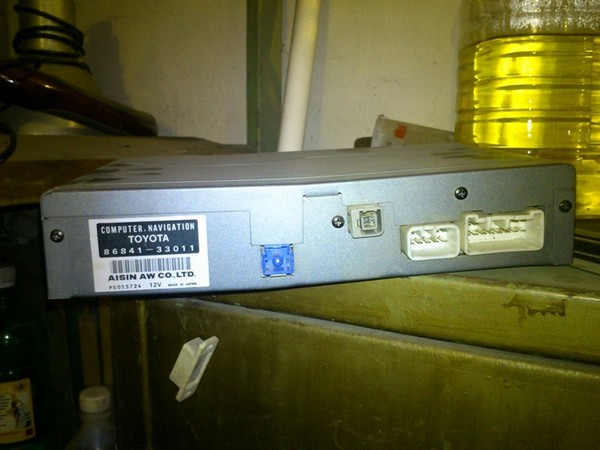

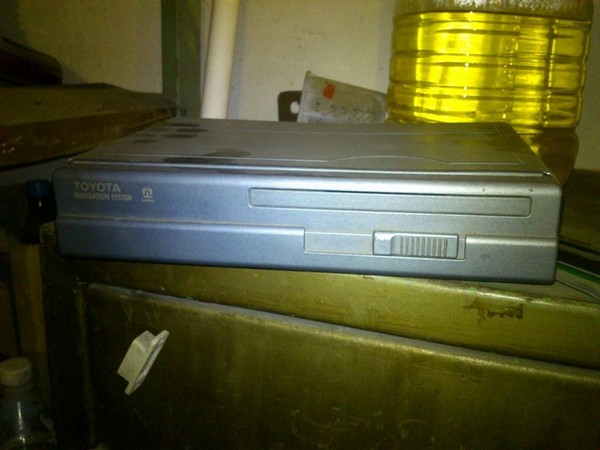

Навигация1

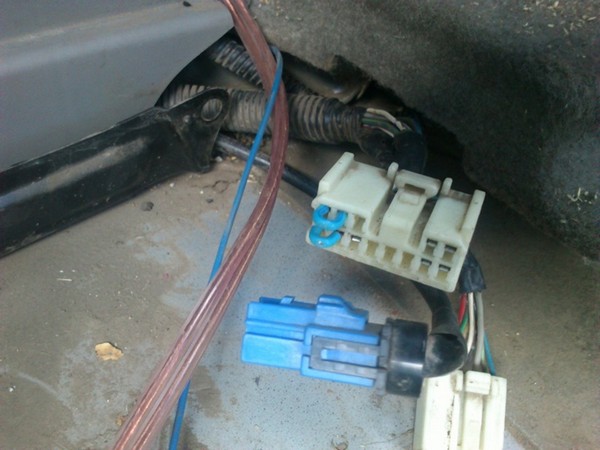

На момент установки я не обратил внимание на то, что пропал звук в водительском динамике. Думал, что проводок переломил. Потом все встало на свои места: провод на водительский динамик идет через тот самый блок навигации (видимо, чтобы японская тетка, которая в нем сидит, подсказывала куда поворачивать), а потом уже возвращается в дверь. Ребята подсказали, какие контакты надо перемкнуть, чтобы все встало на места. И, вооружившись пассатижами, делаем две перемычки.

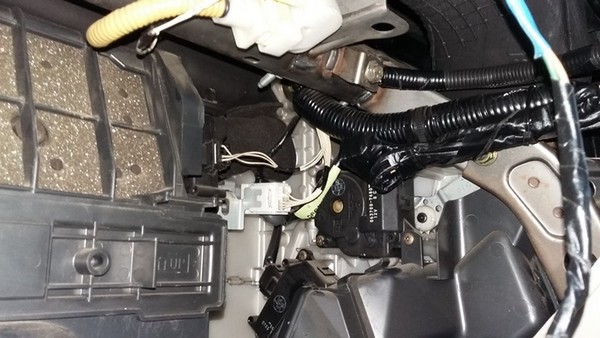

Перемычки

Ура! Глухота на правое ухо пропала!

При разобранном багажнике сначала подцепил динамик, попробовать как будет работать. Сначала и не понял. Вроде играет, вроде басит. А нифига, че-то не то. Но когда все подключил как надо, зафиксировал и поставил обшивку — все встало на свои места.

Результатом я доволен. Появился тот самый бархатистый звук, который чувствуешь даже спиной. Никакого бубнения, дрожания стекол, бумца-бумца и всего такого, просто сочный приятный бас. И нету ящика, занимавшего бы половину багажника. Цель достигнута!
